Denah Elektrikal Rumah: Panduan Lengkap Perencanaan: Cara merancang denah elektrikal rumah yang aman, efisien, dan mudah dipasang sejak tahap desain awal.

Direct Answer

Denah elektrikal rumah adalah gambar perencanaan yang menunjukkan posisi lampu, sakelar, stop kontak, jalur kabel, dan panel listrik di dalam rumah. Denah ini membantu memastikan instalasi listrik aman, efisien, dan sesuai kebutuhan aktivitas penghuni. Tanpa perencanaan elektrikal yang jelas, renovasi atau pemasangan listrik sering berakhir lebih mahal dan berisiko.

Quick Takeaways

1. Denah elektrikal menentukan posisi lampu, sakelar, stop kontak, dan jalur kabel.
2. Perencanaan sejak awal mencegah bongkar dinding saat renovasi.
3. Banyak rumah kekurangan stop kontak karena salah perencanaan.
4. Distribusi beban listrik penting untuk mencegah MCB sering turun.

Introduction

Dalam banyak proyek desain interior yang saya kerjakan selama lebih dari 10 tahun, salah satu masalah paling sering muncul justru berasal dari hal yang dianggap sepele: denah elektrikal rumah. Banyak pemilik rumah fokus pada tampilan ruang, furnitur, dan warna cat, tetapi lupa merencanakan instalasi listrik dengan matang.

Akibatnya baru terasa setelah rumah selesai. Stop kontak kurang, posisi sakelar tidak nyaman, atau kabel tambahan harus ditarik melewati dinding yang sudah jadi. Ini bukan hanya mengganggu estetika, tetapi juga menambah biaya renovasi yang sebenarnya bisa dihindari sejak awal.

Saat membuat layout rumah, biasanya saya selalu menyarankan klien untuk mulai dari perencanaan ruang terlebih dahulu. Banyak orang menggunakan alat visual seperti perencanaan tata ruang rumah secara visualsebelum menentukan titik listrik agar fungsi ruangan benar-benar jelas.

Artikel ini akan membahas bagaimana merancang denah elektrikal yang benar, kesalahan yang sering terjadi, serta beberapa detail kecil yang sering diabaikan tetapi berdampak besar pada kenyamanan rumah.

save pin

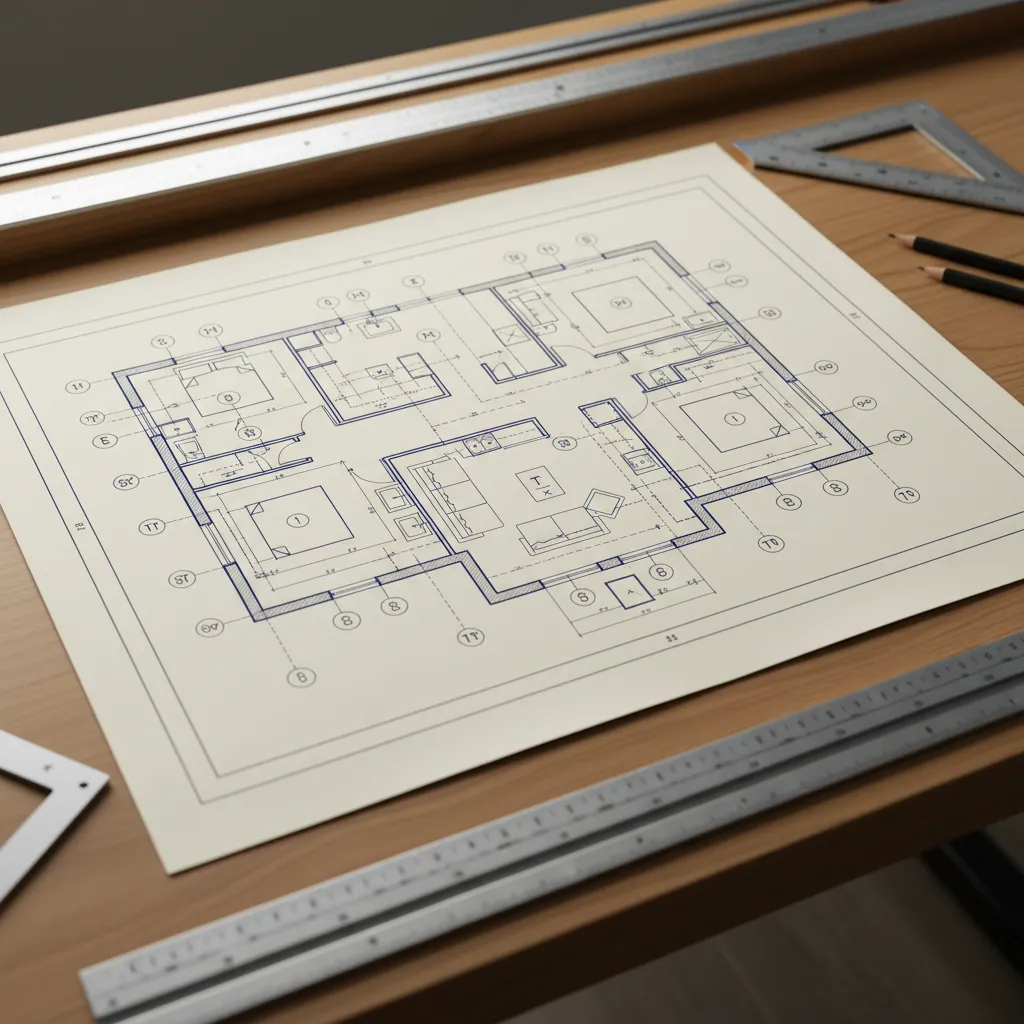

Apa Itu Denah Elektrikal Rumah?

Key Insight: Denah elektrikal adalah peta instalasi listrik yang menghubungkan fungsi ruang dengan kebutuhan energi.

Explanation: Dalam praktik desain interior, denah elektrikal biasanya dibuat setelah denah ruang final. Di gambar ini kita menentukan lokasi lampu utama, lampu aksen, sakelar, stop kontak, titik AC, hingga jalur panel listrik.

Elemen yang biasanya muncul dalam denah elektrikal:

1. Titik lampu utama
2. Lampu dekoratif atau downlight
3. Sakelar tunggal atau sakelar ganda
4. Stop kontak standar
5. Stop kontak khusus (AC, kulkas, oven)
6. Panel listrik / MCB
7. Jalur kabel utama

Evidence Layer: Dalam proyek rumah 2 lantai di Bandung yang saya kerjakan tahun lalu, revisi terbesar justru terjadi pada titik stop kontak dapur karena kebutuhan peralatan ternyata jauh lebih banyak dari rencana awal.

Mengapa Denah Elektrikal Sering Diabaikan Saat Mendesain Rumah?

Key Insight: Banyak orang menganggap instalasi listrik bisa disesuaikan nanti, padahal justru paling sulit diubah setelah bangunan selesai.

Explanation: Ketika rumah sudah diplester dan dicat, menambah satu titik listrik saja bisa berarti membongkar dinding, menarik kabel baru, lalu mengecat ulang.

Kesalahan yang paling sering saya lihat:

1. Stop kontak terlalu sedikit
2. Sakelar lampu terlalu jauh dari pintu
3. Tidak ada jalur khusus untuk AC
4. Semua beban listrik masuk satu jalur
5. Tidak mempertimbangkan furnitur

Insight yang jarang dibahas:Banyak desain rumah modern terlihat minimalis karena titik listrik sengaja disembunyikan. Namun tanpa perencanaan matang, justru muncul kabel ekstensi di mana-mana.

save pin

Bagaimana Cara Membuat Denah Elektrikal Rumah yang Efisien?

Key Insight: Denah elektrikal terbaik selalu dimulai dari aktivitas penghuni, bukan dari posisi lampu.

Explanation: Saya biasanya memulai dari pertanyaan sederhana: apa saja aktivitas yang terjadi di setiap ruang?

Langkah praktis yang biasa saya gunakan:

1. Tentukan fungsi setiap ruangan
2. Posisikan furnitur utama
3. Tentukan titik lampu utama
4. Tambahkan lampu aksen
5. Rencanakan stop kontak berdasarkan perangkat
6. Bagi jalur listrik berdasarkan beban

Untuk memvisualisasikan ini, banyak desainer sekarang menggunakan alat denah rumah 3D agar posisi furnitur dan titik listrik terlihat jelas sebelum konstruksi dimulai.

Evidence Layer: Dalam proyek apartemen kecil yang saya tangani, hanya dengan memindahkan 3 titik stop kontak saja, ruang kerja menjadi jauh lebih nyaman tanpa kabel tambahan.

Apa Kesalahan Denah Elektrikal yang Paling Mahal?

Key Insight: Kesalahan paling mahal biasanya bukan pada lampu, tetapi pada distribusi beban listrik.

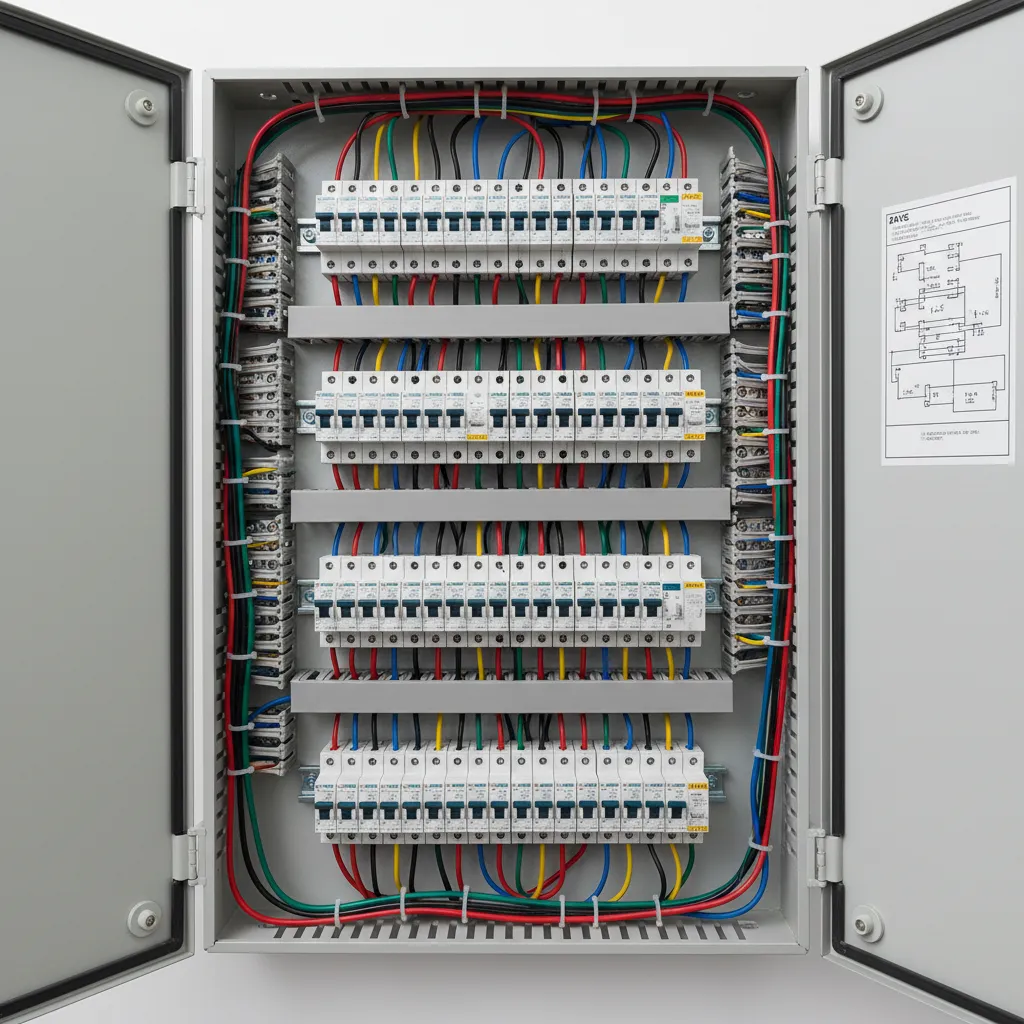

Explanation: Banyak rumah menggabungkan terlalu banyak perangkat dalam satu jalur MCB. Akibatnya listrik sering turun ketika beberapa perangkat digunakan bersamaan.

Contoh distribusi yang lebih aman:

1. Jalur lampu
2. Jalur stop kontak umum
3. Jalur dapur
4. Jalur AC
5. Jalur pompa air

Biaya tersembunyi:Jika distribusi ini salah sejak awal, memperbaikinya bisa membutuhkan penarikan ulang kabel dari panel utama.

save pin

Haruskah Denah Elektrikal Dibuat Bersamaan Dengan Denah Interior?

Key Insight: Idealnya denah elektrikal dibuat setelah layout furnitur final.

Explanation: Posisi sofa, meja makan, tempat tidur, dan kabinet sangat mempengaruhi posisi lampu dan stop kontak.

Contoh sederhana:

1. Stop kontak di belakang TV
2. Lampu gantung tepat di atas meja makan
3. Sakelar lampu dekat pintu masuk kamar
4. Stop kontak di samping tempat tidur

Untuk tahap visualisasi akhir, biasanya saya membuat render menggunakan simulasi visual interior rumahagar klien bisa melihat posisi pencahayaan sebelum instalasi listrik dipasang.

save pin

Answer Box

Denah elektrikal rumah yang baik dirancang berdasarkan aktivitas penghuni, posisi furnitur, dan distribusi beban listrik yang seimbang. Perencanaan sejak awal dapat mencegah renovasi mahal dan meningkatkan kenyamanan penggunaan listrik sehari-hari.

Masalah Desain Elektrikal yang Sering Terjadi di Rumah Modern

Key Insight: Rumah modern sering kekurangan titik listrik karena terlalu fokus pada estetika minimalis.

Explanation: Banyak desain interior ingin dinding terlihat bersih tanpa banyak stop kontak. Namun dalam kehidupan nyata, perangkat elektronik terus bertambah.

Perangkat yang sering terlupakan:

1. Robot vacuum
2. Air purifier
3. Smart speaker
4. Charger gadget
5. Lampu dekorasi

Trade-off: Menambah beberapa titik listrik sejak awal jauh lebih murah dibanding memasang jalur baru setelah rumah selesai.

Final Summary

1. Denah elektrikal mengatur posisi lampu, sakelar, dan stop kontak.
2. Kesalahan perencanaan bisa menyebabkan renovasi mahal.
3. Distribusi beban listrik penting untuk keamanan rumah.
4. Layout furnitur harus dipertimbangkan sejak awal.
5. Perencanaan awal membuat rumah lebih nyaman digunakan.

FAQ

Apa itu denah elektrikal rumah?

Denah elektrikal rumah adalah gambar yang menunjukkan posisi lampu, sakelar, stop kontak, panel listrik, dan jalur kabel dalam sebuah rumah.

Apakah denah elektrikal harus dibuat sebelum pembangunan?

Sangat disarankan. Denah elektrikal rumah yang dibuat sebelum konstruksi membantu menghindari pembongkaran dinding saat instalasi listrik.

Berapa jumlah stop kontak ideal di rumah?

Tidak ada angka pasti, tetapi setiap dinding utama sebaiknya memiliki minimal satu stop kontak agar penggunaan perangkat lebih fleksibel.

Apakah denah elektrikal berbeda dengan denah lampu?

Ya. Denah lampu hanya fokus pada pencahayaan, sedangkan denah elektrikal mencakup semua instalasi listrik.

Siapa yang biasanya membuat denah elektrikal rumah?

Biasanya dibuat oleh arsitek, desainer interior, atau teknisi listrik berdasarkan layout rumah.

Apakah rumah kecil tetap membutuhkan denah elektrikal?

Ya. Bahkan rumah kecil lebih membutuhkan perencanaan listrik agar ruang tetap rapi tanpa kabel tambahan.

Berapa biaya membuat denah elektrikal rumah?

Biayanya biasanya termasuk dalam paket desain arsitektur atau interior, tetapi bisa juga dibuat terpisah oleh konsultan listrik.

Apa risiko jika tidak membuat denah elektrikal rumah?

Risikonya termasuk kekurangan stop kontak, instalasi listrik tidak efisien, serta biaya renovasi tambahan setelah rumah selesai.
