Denah IPAL Rumah Sakit yang Efisien dan Sesuai Standar: Panduan memahami tata letak instalasi pengolahan air limbah rumah sakit agar aman, efisien, dan mudah dioperasikan

Author: Rizky Pratama

Direct Answer

Denah IPAL rumah sakit adalah tata letak instalasi pengolahan air limbah yang mengatur alur limbah dari sumber hingga proses pengolahan akhir sebelum dibuang ke lingkungan. Denah ini biasanya mencakup unit pengumpul, bak ekualisasi, pengolahan biologis, klarifikasi, desinfeksi, dan saluran keluar. Perencanaan yang tepat memastikan limbah medis diproses aman serta memenuhi standar lingkungan.

Quick Takeaways

1. Denah IPAL rumah sakit harus mengikuti alur proses limbah dari hulu ke hilir.
2. Pemisahan area bersih dan area limbah adalah prinsip penting.
3. Kesalahan desain sering terjadi pada kapasitas bak ekualisasi.
4. Penempatan akses maintenance sering diabaikan saat desain.
5. Denah yang baik memudahkan kontrol operasional harian.

Introduction

Dalam beberapa proyek fasilitas kesehatan yang pernah saya tangani, salah satu area yang paling sering dianggap “sekadar utilitas” adalah denah IPAL rumah sakit. Padahal, dari sudut pandang desain fasilitas, area ini sangat krusial. Jika tata letaknya salah sejak awal, masalahnya tidak hanya soal bau atau perawatan yang sulit, tetapi juga risiko pelanggaran standar lingkungan.

Saya pernah melihat rumah sakit baru yang IPAL-nya sebenarnya menggunakan teknologi bagus, tetapi denahnya buruk. Jalur limbah terlalu berliku, ruang maintenance sempit, dan akses kendaraan lumpur hampir tidak ada. Akibatnya biaya operasional justru melonjak setelah bangunan selesai.

Hal yang sama sering terjadi ketika perencanaan ruang utilitas tidak dipikirkan secara visual sejak awal. Karena itu, banyak tim perancang sekarang mulai menggunakan simulasi tata ruang seperti saat membuat perencanaan layout bangunan secara tiga dimensiagar hubungan antar ruang teknis bisa terlihat jelas sebelum konstruksi dimulai.

Di artikel ini saya akan membahas bagaimana struktur denah IPAL rumah sakit biasanya dirancang, kesalahan yang sering terjadi di proyek nyata, serta beberapa hal yang jarang dibahas di banyak panduan teknis.

save pin

Apa Saja Komponen Utama dalam Denah IPAL Rumah Sakit?

Insight utama: Denah IPAL yang baik mengikuti alur proses limbah secara linear untuk meminimalkan risiko kontaminasi ulang.

Dalam praktik desain fasilitas kesehatan, alur IPAL biasanya dibuat searah agar aliran limbah tidak berpotongan. Ini bukan hanya soal estetika layout, tetapi juga efisiensi pompa dan keamanan operasional.

Komponen yang biasanya ada dalam denah IPAL rumah sakit:

1. Bak pengumpul limbah awal
2. Bak ekualisasi
3. Reaktor biologis (aerob atau anaerob)
4. Bak klarifier atau sedimentasi
5. Unit filtrasi
6. Unit desinfeksi
7. Bak penampung lumpur
8. Saluran effluent keluar

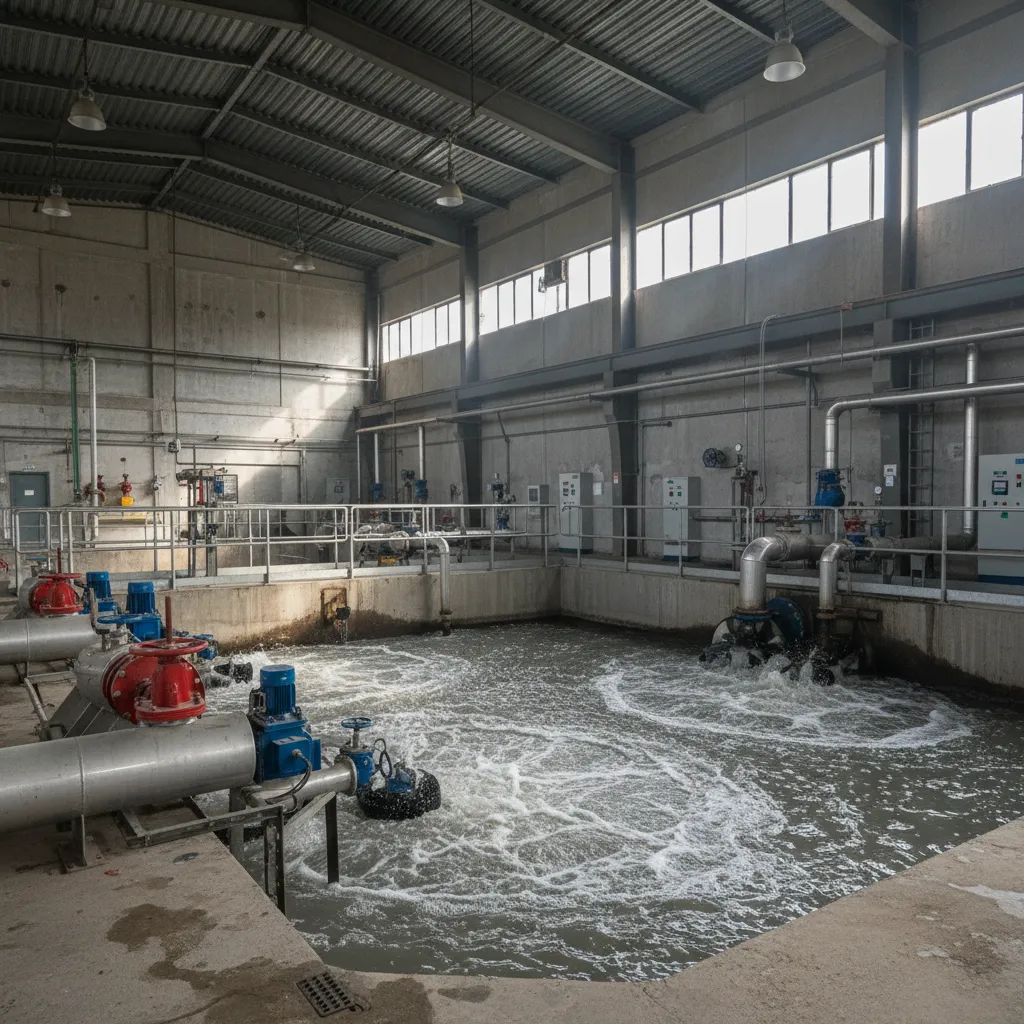

Di proyek rumah sakit kelas B yang pernah saya pelajari, kesalahan umum adalah ukuran bak ekualisasi terlalu kecil. Akibatnya debit air limbah tidak stabil dan sistem biologis menjadi tidak optimal.

save pin

Mengapa Denah IPAL Rumah Sakit Tidak Boleh Terlalu Padat?

Insight utama: IPAL yang terlalu padat sering terlihat efisien di gambar, tetapi menyulitkan operasional selama puluhan tahun.

Banyak perancang mencoba menghemat lahan dengan membuat instalasi sangat kompak. Secara teori ini bagus, tetapi dalam praktiknya sering menimbulkan masalah.

Trade-off yang jarang dijelaskan:

1. Ruang maintenance pompa menjadi sempit
2. Kesulitan penggantian blower
3. Akses truk pengangkut lumpur terbatas
4. Ventilasi area IPAL tidak optimal

Saya pernah melihat IPAL yang blower-nya harus diangkat menggunakan crane kecil hanya karena pintu servis terlalu sempit. Hal kecil seperti ini jarang dipikirkan saat membuat denah awal.

Bagaimana Alur Ideal Denah IPAL Rumah Sakit?

Insight utama: Alur terbaik adalah mengikuti prinsip gravitasi sebanyak mungkin sebelum menggunakan pompa.

Dari pengalaman proyek utilitas bangunan besar, penggunaan gravitasi akan menekan biaya operasional jangka panjang.

Urutan alur yang umum dipakai:

1. Saluran limbah dari gedung
2. Bak pengumpul awal
3. Screening / penyaring kasar
4. Bak ekualisasi
5. Reaktor biologis
6. Klarifier
7. Filtrasi
8. Desinfeksi
9. Outlet ke drainase kota

Dalam beberapa proyek modern, simulasi layout sering dibuat menggunakan alat perencanaan ruang seperti simulasi tata ruang fasilitas teknisagar alur pipa dan tangki bisa diuji sebelum konstruksi.

save pin

Kesalahan Desain IPAL Rumah Sakit yang Jarang Dibahas

Insight utama: Banyak masalah IPAL sebenarnya berasal dari keputusan desain kecil yang terlihat sepele.

Beberapa kesalahan yang sering saya temui di proyek:

1. Tidak ada jalur servis kendaraan lumpur
2. Ventilasi gas tidak dirancang dengan baik
3. Area kontrol panel terlalu dekat dengan area basah
4. Tidak ada ruang ekspansi kapasitas

Yang paling sering dilupakan adalah ruang ekspansi. Rumah sakit biasanya berkembang. Jika IPAL tidak dirancang modular, kapasitasnya akan cepat tidak cukup.

Answer Box

Denah IPAL rumah sakit yang efektif mengikuti alur proses limbah dari pengumpulan hingga desinfeksi akhir. Tata letak harus mempertimbangkan aliran gravitasi, akses perawatan, ventilasi, serta kemungkinan ekspansi kapasitas di masa depan.

Apakah IPAL Rumah Sakit Harus Terpisah dari Bangunan Utama?

Insight utama: Idealnya IPAL ditempatkan di area terpisah tetapi masih dalam batas utilitas rumah sakit.

Pemisahan ini penting karena beberapa alasan operasional:

1. Mengurangi risiko bau
2. Mempermudah akses kendaraan servis
3. Meningkatkan keamanan biologis
4. Menghindari gangguan pasien

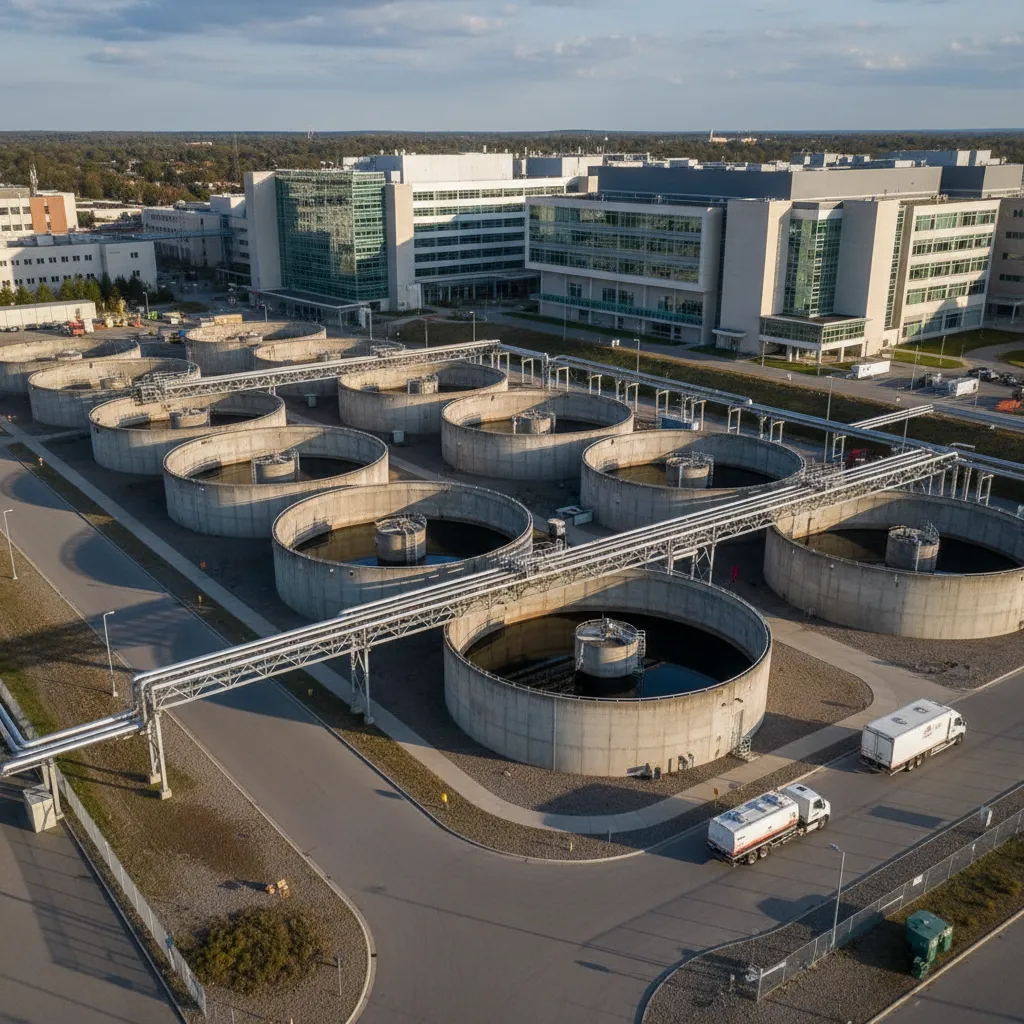

Biasanya IPAL ditempatkan di bagian belakang site dengan jalur servis khusus.

save pin

Bagaimana Cara Memvisualisasikan Denah IPAL Sebelum Dibangun?

Insight utama: Visualisasi 3D membantu menemukan konflik ruang yang tidak terlihat di gambar teknis.

Sekarang banyak tim desain menggunakan simulasi digital untuk melihat hubungan tangki, pipa, dan jalur servis secara realistis. Pendekatan ini sangat membantu terutama untuk proyek rumah sakit dengan lahan terbatas.

Beberapa tim bahkan membuat visualisasi render tata ruang fasilitas agar pemilik proyek bisa memahami layout teknis sebelum pembangunan dimulai.

Final Summary

1. Denah IPAL rumah sakit harus mengikuti alur proses limbah.
2. Ruang maintenance sering diabaikan dalam desain.
3. Aliran gravitasi mengurangi biaya operasional.
4. IPAL sebaiknya memiliki ruang ekspansi.
5. Visualisasi 3D membantu menghindari kesalahan desain.

FAQ

1. Apa itu denah IPAL rumah sakit?

Denah IPAL rumah sakit adalah tata letak instalasi pengolahan limbah medis cair mulai dari pengumpulan hingga proses pengolahan sebelum dibuang.

2. Mengapa rumah sakit wajib memiliki IPAL?

Limbah rumah sakit mengandung bahan biologis dan kimia. IPAL memastikan limbah diolah aman sebelum masuk ke lingkungan.

3. Berapa luas ideal area IPAL rumah sakit?

Tergantung kapasitas rumah sakit. Biasanya sekitar 1–3% dari total luas lahan fasilitas.

4. Apakah denah IPAL rumah sakit harus linear?

Sebisa mungkin ya. Alur linear mempermudah aliran limbah dan meminimalkan penggunaan pompa.

5. Apakah IPAL rumah sakit menghasilkan bau?

Bisa, terutama pada proses biologis. Karena itu ventilasi dan penempatan lokasi sangat penting.

6. Apakah denah IPAL rumah sakit bisa dibuat modular?

Bisa. Banyak fasilitas modern menggunakan desain modular agar kapasitas bisa ditambah.

7. Berapa biaya pembangunan IPAL rumah sakit?

Tergantung kapasitas dan teknologi. Biayanya bisa mencapai ratusan juta hingga miliaran rupiah.

8. Apa kesalahan paling umum dalam denah IPAL rumah sakit?

Kesalahan paling umum adalah kapasitas bak terlalu kecil, akses servis buruk, dan tidak ada ruang ekspansi.
