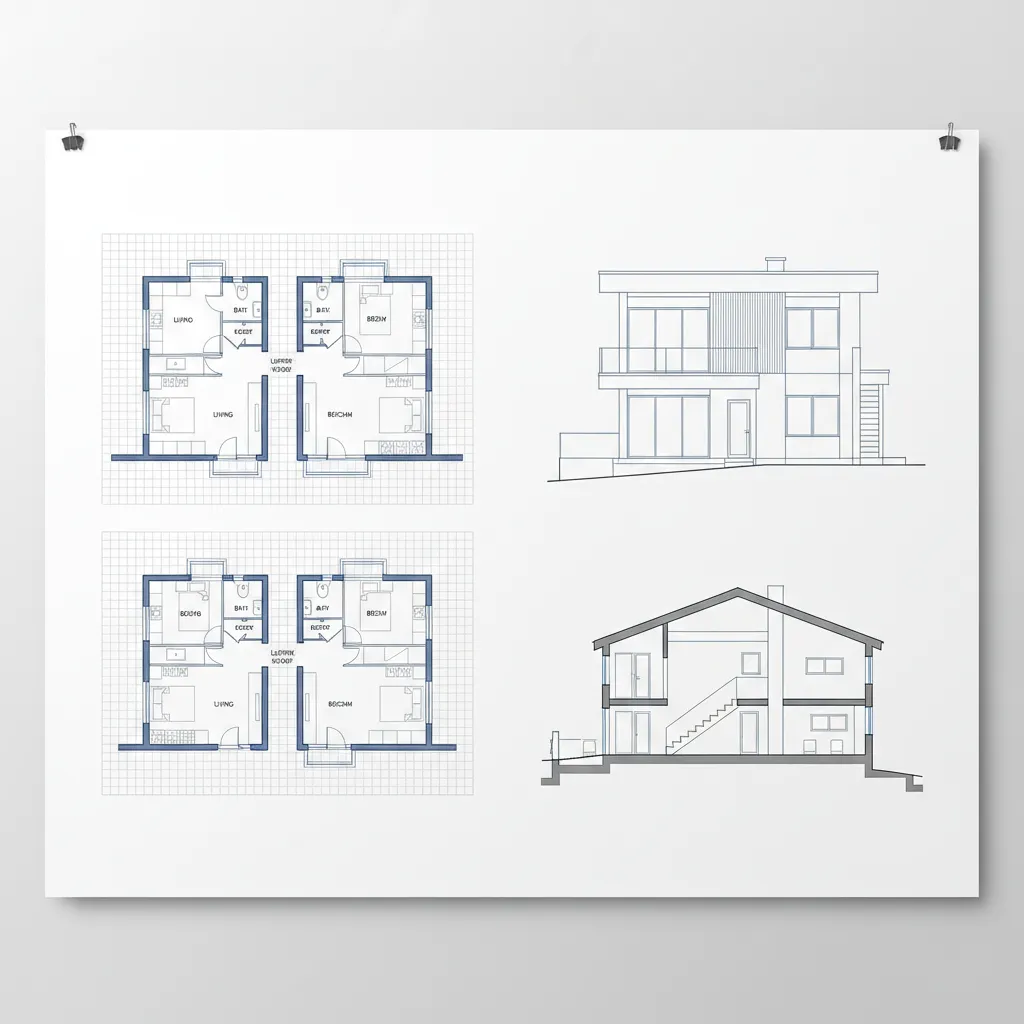

Denah Rumah 2 Lantai Beserta Tampak dan Potongan: Panduan memahami denah, tampak, dan potongan agar desain rumah 2 lantai lebih jelas sebelum dibangun

Direct Answer

Denah rumah 2 lantai beserta tampak dan potongan adalah tiga gambar arsitektur yang saling melengkapi untuk menjelaskan desain bangunan secara utuh. Denah menunjukkan tata ruang dari atas, tampak menampilkan wajah bangunan dari luar, dan potongan memperlihatkan struktur vertikal di dalam rumah. Tanpa ketiganya, desain sering disalahartikan saat proses pembangunan.

Quick Takeaways

1. Denah menjelaskan tata ruang dan ukuran ruangan.
2. Tampak memperlihatkan desain fasad dan proporsi bangunan.
3. Potongan menunjukkan tinggi lantai, plafon, dan struktur.
4. Tiga gambar ini penting agar tukang tidak salah membaca desain.
5. Banyak proyek bermasalah karena potongan bangunan tidak dibuat.

Introduction

Dalam banyak proyek yang saya tangani sebagai desainer interior, permintaan denah rumah 2 lantai beserta tampak dan potongan sering muncul ketika klien mulai serius membangun rumah. Menariknya, banyak orang hanya meminta denah saja. Padahal saat pembangunan dimulai, barulah muncul kebingungan: tinggi plafon berapa, bentuk atap seperti apa, tangga terlalu curam, atau fasad rumah terlihat berbeda dari bayangan awal.

Saya pernah menangani renovasi rumah dua lantai di Bandung yang awalnya hanya dibuatkan denah sederhana oleh kontraktor. Ketika struktur sudah berdiri, klien baru sadar tampak depan rumah terlihat “aneh” karena jendela lantai dua terlalu kecil dibandingkan dinding. Masalahnya bukan pada konstruksi, tapi karena gambar tampak tidak pernah dibuat sejak awal.

Saat ini proses perencanaan jauh lebih mudah karena banyak orang mulai menggunakan alat visual seperti perencana denah rumah 3D untuk memahami hubungan antara ruang, tampilan luar, dan struktur bangunan sebelum pembangunan dimulai.

Di artikel ini saya akan menjelaskan bagaimana membaca dan membuat denah rumah 2 lantai lengkap dengan tampak dan potongan, termasuk kesalahan yang paling sering terjadi di proyek nyata.

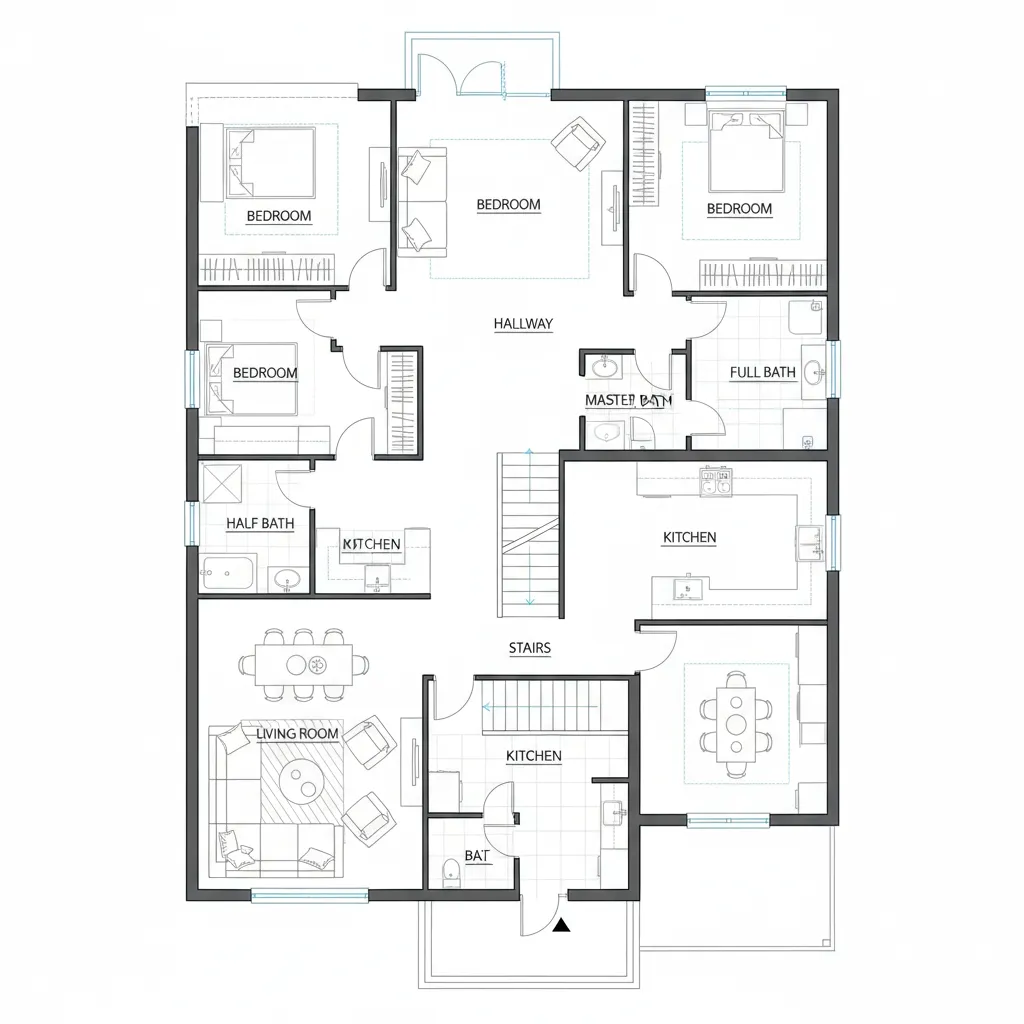

Apa Itu Denah Rumah 2 Lantai?

Key Insight: Denah adalah peta rumah yang dilihat dari atas untuk menunjukkan fungsi dan ukuran setiap ruang.

Explanation: Dalam praktik proyek, denah adalah gambar pertama yang selalu dibuat. Dari denah inilah alur aktivitas penghuni ditentukan: posisi tangga, hubungan dapur dengan ruang makan, hingga area servis.

Komponen utama denah rumah:

1. Ukuran ruangan
2. Letak pintu dan jendela
3. Sirkulasi antar ruang
4. Posisi tangga
5. Area struktur seperti kolom

Kasus nyata:Pada proyek rumah tipe 180 yang saya kerjakan, perubahan kecil pada posisi tangga membuat ruang keluarga terasa dua kali lebih luas tanpa menambah luas bangunan.

save pin

Mengapa Gambar Tampak Sangat Penting?

Key Insight: Tampak menentukan bagaimana rumah terlihat dari luar dan mempengaruhi kesan estetika keseluruhan.

Explanation: Banyak orang mengira tampak hanya soal estetika. Padahal sebenarnya tampak juga membantu menentukan tinggi jendela, proporsi dinding, hingga pencahayaan alami.

Jenis tampak dalam gambar arsitektur:

1. Tampak depan
2. Tampak belakang
3. Tampak samping kanan
4. Tampak samping kiri

Kesalahan yang sering terjadi:

1. Ukuran jendela tidak proporsional
2. Atap terlalu besar dibanding bangunan
3. Balkon terlalu kecil untuk fungsi sebenarnya

Untuk memvisualisasikan tampilan luar rumah sebelum dibangun, saya biasanya membuat simulasi menggunakan render rumah 3D realistisagar klien langsung memahami hasil akhirnya.

save pin

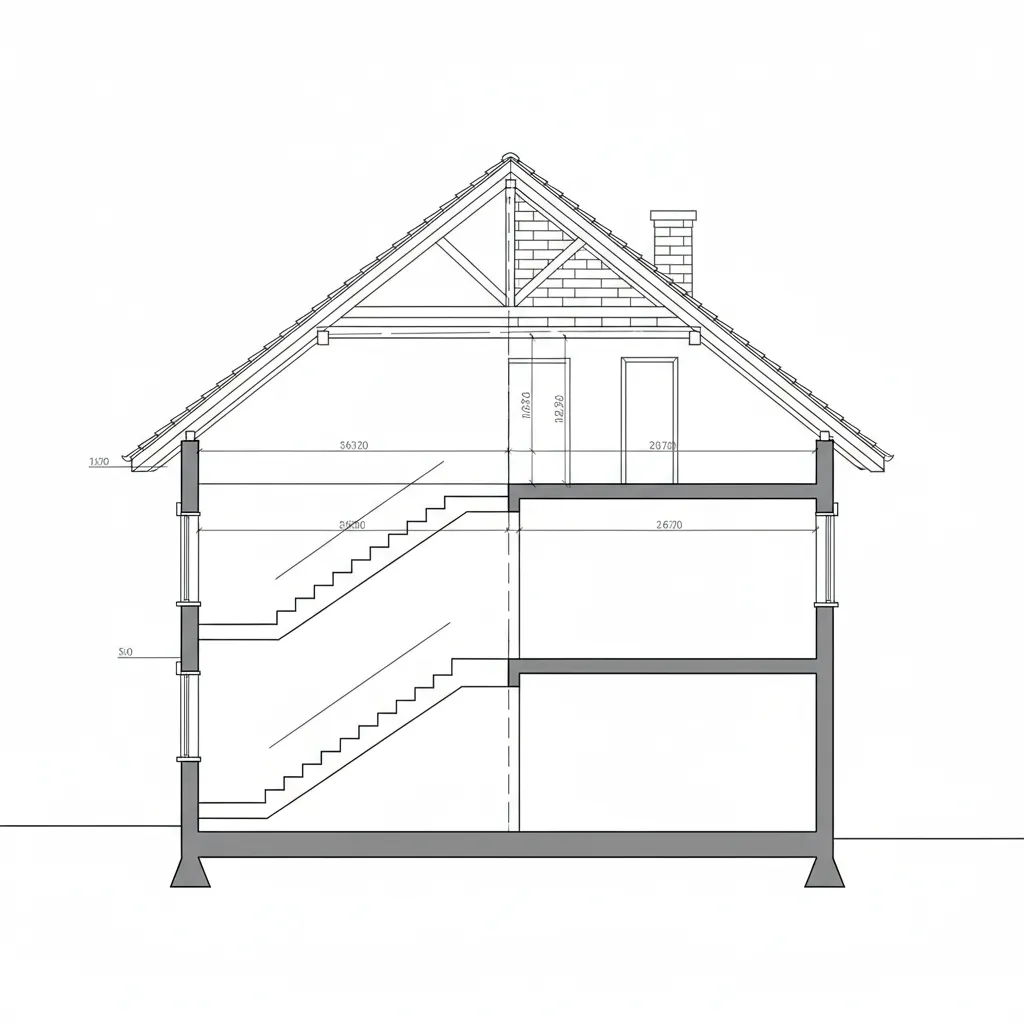

Apa Fungsi Gambar Potongan Rumah?

Key Insight: Potongan memperlihatkan bagian dalam bangunan secara vertikal yang tidak terlihat pada denah.

Explanation: Gambar potongan memotong bangunan secara imajiner sehingga kita bisa melihat tinggi lantai, plafon, tangga, dan struktur bangunan.

Informasi penting dalam potongan:

1. Tinggi lantai ke plafon
2. Struktur tangga
3. Ketebalan lantai
4. Posisi balok dan kolom
5. Kemiringan atap

Insight yang jarang dibahas:Banyak proyek rumah terasa panas bukan karena material atap, tetapi karena tinggi plafon terlalu rendah. Ini biasanya baru terlihat jelas di gambar potongan.

save pin

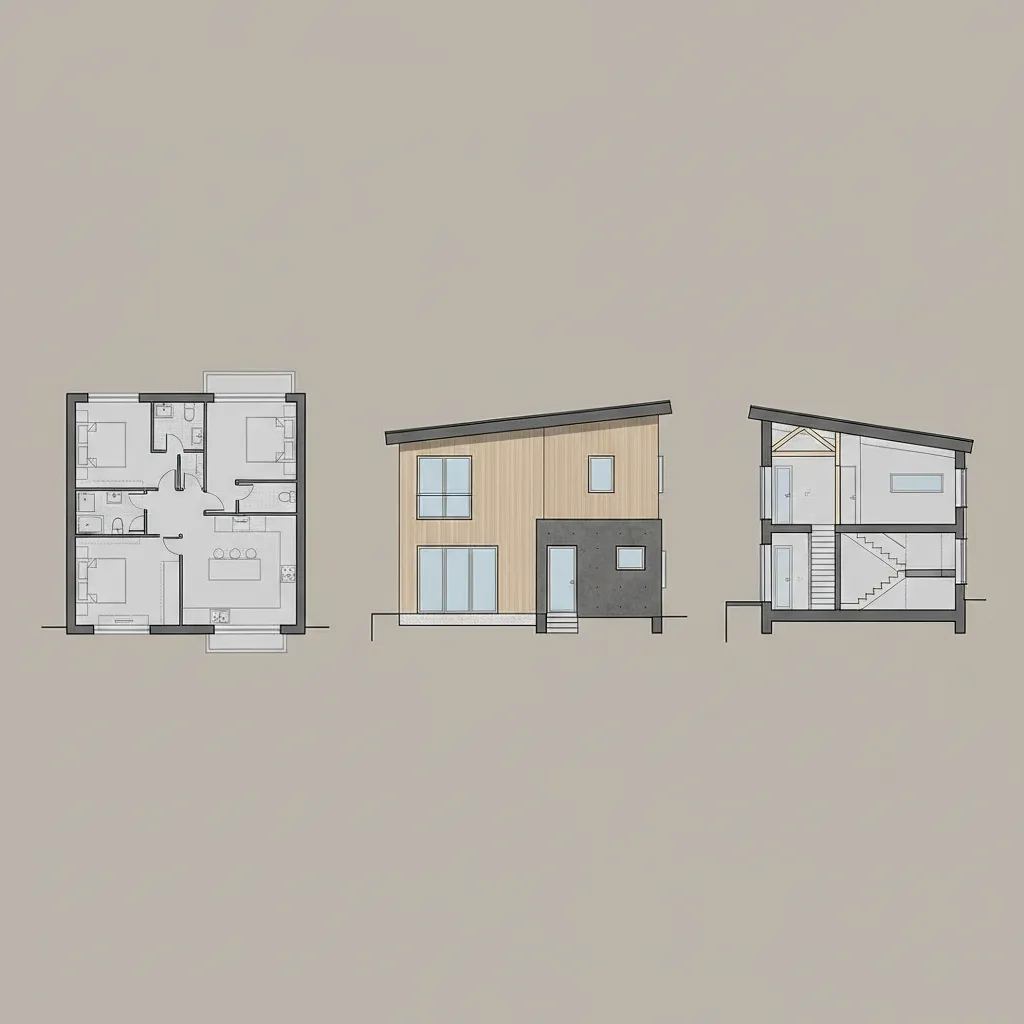

Bagaimana Hubungan Denah, Tampak, dan Potongan?

Key Insight: Ketiga gambar ini bekerja sebagai satu sistem untuk memastikan desain bisa dibangun dengan benar.

Penjelasan praktis:

1. Denah menentukan tata ruang.
2. Tampak menentukan wajah bangunan.
3. Potongan memastikan proporsi vertikal tepat.

Ketika ketiganya tidak sinkron, masalah sering muncul di lapangan.

Contoh kasus proyek:

1. Tinggi tangga tidak nyaman karena potongan tidak dihitung
2. Jendela terlalu tinggi sehingga sulit dibuka
3. Atap tidak cukup ruang untuk instalasi plafon

Karena itu pada tahap konsep biasanya saya membuat simulasi cepat menggunakan alat perencanaan tata ruang digitaluntuk memastikan proporsi ruang realistis.

save pin

Kesalahan Umum Saat Membuat Denah Rumah 2 Lantai

Key Insight: Banyak masalah rumah sebenarnya berasal dari perencanaan awal yang kurang detail.

Kesalahan paling sering saya temui:

1. Tangga terlalu curam
2. Area servis terlalu sempit
3. Ventilasi silang tidak dipikirkan
4. Plafon lantai dua terlalu rendah

Trade-off yang jarang dijelaskan: Menambah ruang di lantai dua sering membuat struktur kolom lantai bawah harus berubah, yang berarti biaya struktur bisa naik.

Answer Box

Denah rumah menjelaskan tata ruang, tampak menunjukkan desain luar bangunan, dan potongan memperlihatkan struktur vertikal rumah. Ketiganya wajib ada agar desain rumah 2 lantai dapat dibangun dengan akurat.

Tips Membuat Denah Rumah 2 Lantai yang Efisien

Key Insight: Rumah dua lantai yang nyaman biasanya memiliki zoning ruang yang jelas antara area publik dan privat.

1. Lantai 1 untuk ruang publik
2. Lantai 2 untuk kamar tidur
3. Tangga ditempatkan di tengah rumah
4. Area servis dekat dapur

Strategi ini hampir selalu berhasil dalam proyek rumah keluarga karena sirkulasi menjadi lebih efisien.

Final Summary

1. Denah menjelaskan tata ruang rumah.
2. Tampak menentukan tampilan luar bangunan.
3. Potongan menunjukkan struktur vertikal.
4. Ketiganya wajib untuk proyek rumah 2 lantai.
5. Perencanaan yang lengkap mencegah kesalahan konstruksi.

FAQ

Apa yang dimaksud denah rumah 2 lantai beserta tampak dan potongan?

Ini adalah tiga jenis gambar arsitektur yang menjelaskan tata ruang, tampilan luar, dan struktur vertikal rumah secara lengkap.

Mengapa gambar potongan penting dalam desain rumah?

Potongan membantu melihat tinggi ruang, struktur tangga, dan hubungan antar lantai yang tidak terlihat di denah.

Apakah denah saja cukup untuk membangun rumah?

Tidak. Tanpa tampak dan potongan, banyak detail konstruksi bisa salah dipahami oleh tukang.

Berapa tinggi ideal lantai ke plafon rumah 2 lantai?

Umumnya 3–3,5 meter agar sirkulasi udara baik dan ruangan terasa lega.

Apakah denah rumah 2 lantai beserta tampak dan potongan wajib untuk IMB?

Ya. Dokumen perizinan biasanya meminta ketiga gambar tersebut sebagai bagian dari gambar arsitektur.

Berapa biaya membuat gambar desain rumah lengkap?

Tergantung arsitek, biasanya 3–7% dari estimasi biaya pembangunan.

Apakah denah rumah bisa dibuat sendiri?

Bisa, tetapi sebaiknya tetap dikonsultasikan dengan arsitek agar struktur dan sirkulasi benar.

Software apa yang sering dipakai membuat denah rumah?

Beberapa desainer menggunakan software CAD, BIM, atau perencana ruang 3D untuk visualisasi lebih jelas.
