建築 図面 3Dデータ 変換 パースを実務で活用する方法: ユーザー所有の図面からリアルな建築パースを作る実践プロセスと設計現場での判断ポイント

Direct Answer

ユーザーが所有する建築図面は、CADや画像データから3Dデータへ変換することで高品質な建築パースを作成できます。重要なのは単なる自動変換ではなく、寸法・動線・家具スケールを設計視点で調整することです。実務では図面整理→3Dモデリング→マテリアル設定→レンダリングの順で進めると安定した結果になります。

Quick Takeaways

1. 建築図面からパースを作るには3Dモデリング工程が不可欠。
2. 自動変換だけでは家具サイズや空間スケールが崩れやすい。
3. 図面整理を最初に行うと制作時間を30%以上短縮できる。
4. 施主提案ではリアルな生活シーンの表現が重要。

Introduction

インテリア設計の現場でよく相談されるのが、「手元にある建築図面から3Dパースを作れないか」という依頼です。特にリフォームや新築計画では、ユーザー所有の図面しか残っていないケースが多く、そこから建築 図面 3Dデータ 変換 パースを行う作業は日常的に発生します。

私自身、住宅設計プロジェクトで何百枚もの図面を3D化してきましたが、最初に感じたのは「図面はそのままでは3Dにならない」ということです。線情報はあっても、壁の厚みや家具の高さ、光の入り方などは別途設計判断が必要になります。

例えばマンションリノベーションでは、平面図だけでは収納奥行きや天井高が読み取れないことがあります。そこで3D化の初期段階で寸法整理を行うと、その後のパース作成が圧倒的にスムーズになります。最近では、間取りをオンラインで作成して空間構成を確認する方法も実務でよく使われています。

この記事では、実際の設計プロジェクトで使っている視点から、ユーザー所有図面を3Dデータへ変換し建築パースに仕上げる具体的な方法を解説します。よくある失敗や見落とされがちなコストについても触れていきます。

save pin

建築図面を3Dデータに変換する基本プロセスとは

Key Insight: 建築図面からパースを作るには「図面整理→3Dモデリング→素材設定→レンダリング」の4段階が最も安定します。

図面から直接パースを生成できると思われがちですが、実務では必ず中間の3Dモデル作成工程があります。この工程で空間の立体情報を整理することが重要です。

一般的な制作フローは次の通りです。

1. 図面データ整理（CAD・PDF・画像）
2. 壁・床・天井の3Dモデリング
3. 家具と設備配置
4. マテリアル設定
5. 照明・カメラ設定
6. レンダリング

住宅設計では、壁厚を正しく再現するだけで空間印象が大きく変わります。特に日本の木造住宅では壁厚120mm前後が一般的ですが、これを省略すると窓の奥行き表現が不自然になります。

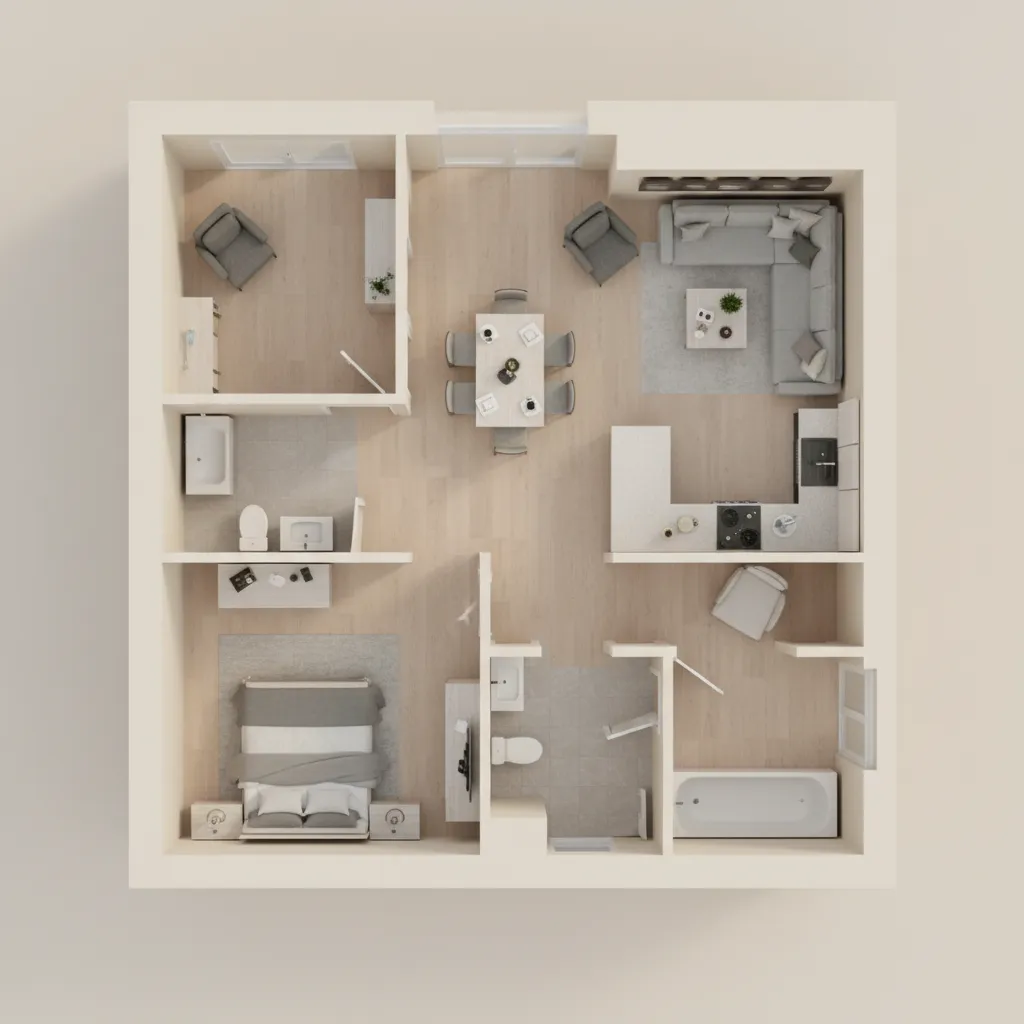

ユーザー所有図面でよく起きる3つの問題

Key Insight: 図面があっても、そのままでは3D化できない情報不足が必ず存在します。

現場経験から言うと、図面変換で最も時間を取られるのはモデリングではなく「情報補完」です。

特に多い問題は次の3つです。

1. 天井高さが図面に書かれていない
2. 家具サイズが未定
3. 窓高さやサッシ寸法が不明

実際のリノベーション案件では、現地採寸を追加することも珍しくありません。図面だけで作ったパースは、施工段階で違和感が出ることがあります。

save pin

自動図面変換ツールだけに頼るべきか

Key Insight: 自動変換はスピードには優れますが、設計精度は人の調整が不可欠です。

最近はAIによる図面読み取り技術が進み、PDF図面から3Dモデルを生成できるサービスも増えています。ただし、実務で完全自動を使うケースはまだ少ないです。

理由は主に次の3つです。

1. 壁厚の解釈がずれる
2. 階段形状が崩れる
3. 家具スケールが合わない

そのため設計事務所では、ベース生成→手動修正というハイブリッド方式が一般的です。実際の制作では、住宅空間を立体で設計しながらパースまで作成する方法を使うと、設計変更にも対応しやすくなります。

建築パースの品質を大きく左右する3つの設計要素

Key Insight: 良いパースはレンダリング技術ではなく「空間設計」で決まります。

私がプロジェクトレビューで必ず確認するポイントは次の3つです。

1. 家具スケール
2. 自然光の方向
3. カメラ高さ

例えばカメラ高さを1500mmにすると、人の視線に近いリアルな空間になります。逆に高すぎるカメラはモデルルームのような違和感を生みます。

save pin

実務で意外と見落とされる隠れコスト

Key Insight: 図面からパース制作ではモデリングより修正対応のコストが大きくなりがちです。

設計プロジェクトでは、施主からの変更依頼が頻繁に発生します。

特に多いのは以下の変更です。

1. 家具レイアウト変更
2. 床材変更
3. 照明位置変更

3Dデータを構造的に作っておくと、この修正コストを大幅に削減できます。最近では、完成イメージをリアルに確認できるビジュアル制作環境を使い、提案段階で意思決定を早めるケースも増えています。

save pin

Answer Box

建築図面からパースを作る成功のポイントは、図面情報の整理と3D空間設計です。自動変換だけに頼らず、寸法・光・家具スケールを設計視点で調整することで、実際の空間に近いパースが完成します。

Final Summary

1. 図面からパース作成には3Dモデリングが必須。
2. 図面情報不足が最大の制作課題。
3. 自動変換と手動調整の併用が現実的。
4. 空間設計がパース品質を決める。
5. 構造化された3Dデータは修正コストを削減。

FAQ

Q1. 建築図面から3Dパースは誰でも作れますか？

基本的には可能ですが、空間スケールや光の設定など設計知識が必要です。単純な図面変換だけではリアルなパースにはなりません。

Q2. PDF図面から3Dデータに変換できますか？

可能です。多くの場合、PDFをトレースしてモデリングします。自動変換ツールもありますが最終調整は手作業になります。

Q3. 建築 図面 3Dデータ 変換 パースにはどれくらい時間がかかりますか？

住宅1フロアなら3〜6時間程度が一般的です。家具配置やレンダリング品質によって変わります。

Q4. スマホで撮影した図面から3D化できますか？

可能ですが精度は下がります。寸法が読み取れない場合は追加測定が必要です。

Q5. 3Dパースは設計前に作るべきですか？

はい。早い段階で作ると施主との認識ズレを防げます。

Q6. 建築 図面 3Dデータ 変換 パースはリフォームでも使えますか？

非常に有効です。既存図面を3D化すると改装後の空間が理解しやすくなります。

Q7. パース制作で一番重要な設定は何ですか？

カメラ高さと自然光です。これだけで空間のリアリティが大きく変わります。

Q8. 図面が古い場合でも3D化できますか？

可能ですが、現地採寸で寸法確認を行うと精度が上がります。
