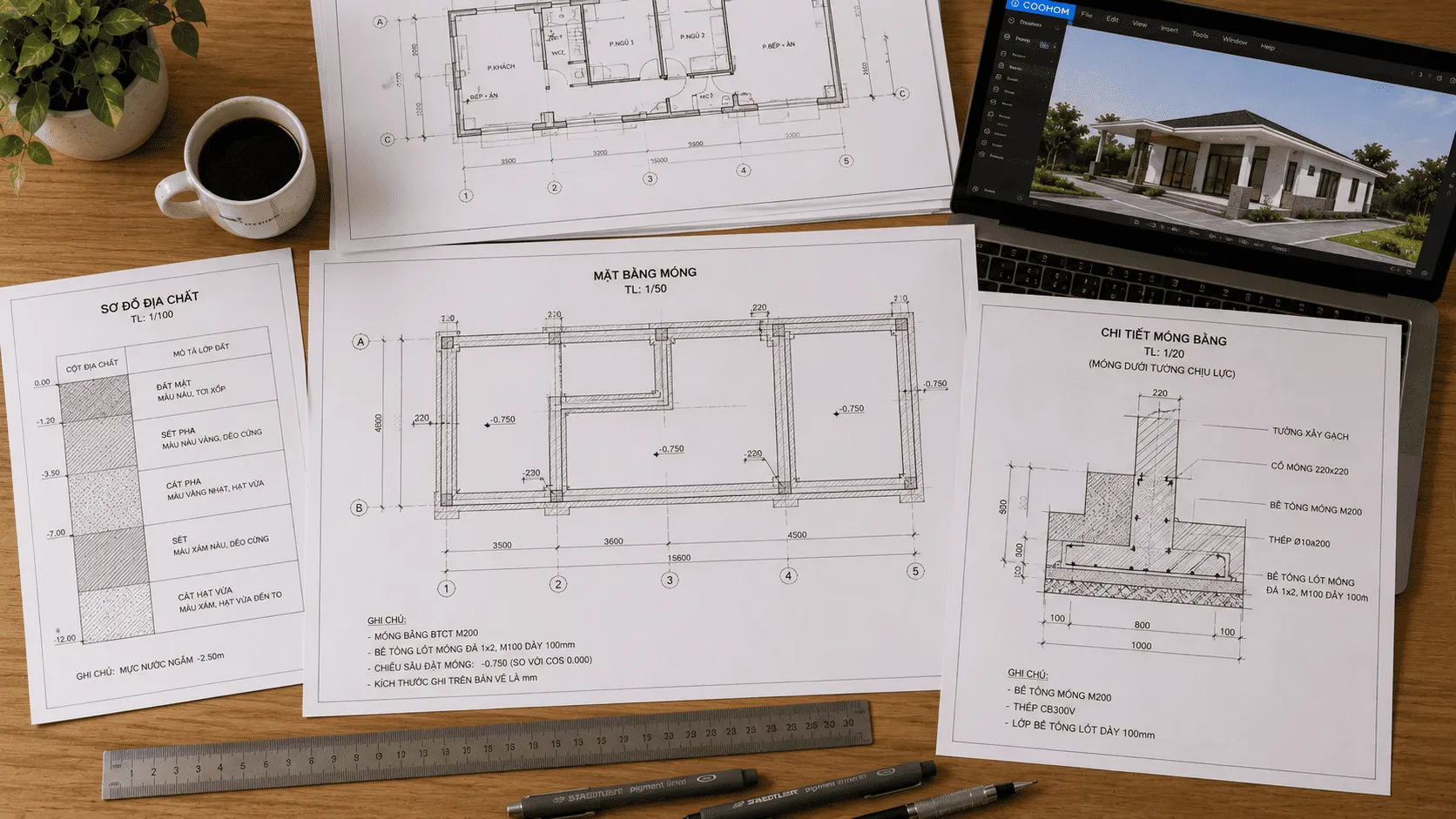

Bản Vẽ Móng Nhà Cấp 4: Kỹ Thuật Thiết Kế Và Tiêu Chuẩn Cho Nhà Thiết Kế: Bản vẽ móng nhà cấp 4 thường bị xem nhẹ nhưng là phần quyết định tuổi thọ và an toàn của công trình. Hướng dẫn chuyên sâu về các loại móng, tiêu chuẩn kỹ thuật và cách thể hiện trong hồ sơ cho nhà thi

Trong quá trình thiết kế nhà cấp 4, móng là hạng mục kỹ thuật thường được chú ý ít nhất trong hồ sơ kiến trúc nhưng lại là hạng mục quyết định nhiều nhất đến an toàn và tuổi thọ của công trình. Lỗi thiết kế hay thi công sai móng không thể sửa sau khi đã xây nhà lên và thường biểu hiện qua nứt tường, lún lệch hay thậm chí nguy hiểm kết cấu sau nhiều năm.

Nhà cấp 4 có vẻ đơn giản về kết cấu bên trên nhưng vẫn đòi hỏi thiết kế móng nghiêm túc vì nó tiếp xúc trực tiếp với đất nền với tất cả sự đa dạng và không chắc chắn của điều kiện địa chất. Bài viết này hướng dẫn nhà thiết kế về các loại móng phù hợp cho nhà cấp 4, tiêu chuẩn kỹ thuật cần đạt và cách thể hiện đúng trong hồ sơ bản vẽ.

Các Loại Móng Phổ Biến Cho Nhà Cấp 4

Móng băng: phổ biến nhất và phù hợp nhất cho nhà cấp 4 thông thường.

Móng băng là loại móng chạy liên tục theo dưới tường chịu lực của ngôi nhà, tạo thành một hệ thống dầm nằm ngang bên dưới mặt đất. Đây là loại móng phổ biến nhất cho nhà cấp 4 ở nông thôn và ngoại ô Việt Nam vì thi công đơn giản, không đòi hỏi thiết bị đặc biệt và phân bổ tải trọng đều theo chiều dài tường.

Kích thước tối thiểu thực tế cho nhà cấp 4 một tầng: chiều rộng móng băng từ 60 đến 80cm, chiều sâu chôn móng từ 0,5 đến 1m tùy điều kiện đất, chiều cao thân móng từ 30 đến 40cm và chiều cao cổ móng từ 20 đến 30cm. Cốt thép tối thiểu: thép chủ 4 thanh phi 14 đến phi 16 và thép đai phi 8 cách nhau 200mm.

Móng đơn: dùng khi có cột độc lập hay cột cổng.

Móng đơn là móng riêng lẻ dưới từng cột. Trong nhà cấp 4 thuần túy dùng tường chịu lực không có cột thì không cần móng đơn. Nhưng khi có cột cổng, cột hiên hay nhà cấp 4 kết hợp khung bê tông cốt thép thì cần thêm móng đơn tại vị trí từng cột.

Móng đơn trong nhà cấp 4 thường có kích thước từ 80cm x 80cm đến 120cm x 120cm tùy tải trọng và điều kiện đất. Chiều sâu chôn móng tương đương móng băng.

Móng bè: khi đất nền yếu toàn bộ lô đất.

Móng bè là bản bê tông phủ toàn bộ diện tích ngôi nhà, phân bổ tải trọng đều trên toàn bộ mặt đất. Dùng khi đất nền quá yếu (đất bùn, đất lấp, đất ao hồ san lấp) mà móng băng hay móng đơn không đủ khả năng chịu lực mà không cần cọc ép.

Móng bè cho nhà cấp 4 thường dày từ 20 đến 30cm, bê tông M200 đến M250 với lưới thép hai lớp. Chi phí cao hơn đáng kể so với móng băng nhưng cần thiết khi điều kiện đất đòi hỏi.

Cọc ép: khi đất yếu và cần truyền tải trọng xuống lớp đất cứng sâu hơn.

Cọc ép bê tông được ép xuống đất cho đến khi đạt tải trọng thiết kế, truyền tải trọng công trình xuống lớp đất cứng ở độ sâu lớn hơn. Cho nhà cấp 4 ở vùng đất yếu (ven sông, ven biển, đất lấp), cọc ép phi 200 hay phi 250 thường được dùng kết hợp với đài cọc.

Chi phí cọc ép thêm khoảng 30 đến 60 triệu cho nhà cấp 4 thông thường nhưng là giải pháp bắt buộc khi điều kiện địa chất đòi hỏi.

Những Thông Số Kỹ Thuật Cần Có Trong Bản Vẽ Móng

Bản vẽ mặt bằng móng.

Mặt bằng móng tỷ lệ 1:50 thể hiện toàn bộ hệ móng từ trên nhìn xuống: vị trí và kích thước (chiều rộng) của từng đoạn móng băng, vị trí và kích thước móng đơn nếu có, hướng đặt cốt thép chủ và khoảng cách cốt thép đai, vị trí giằng móng nối các đoạn móng và cao độ đặt móng so với chuẩn.

Bản vẽ chi tiết tiết diện móng.

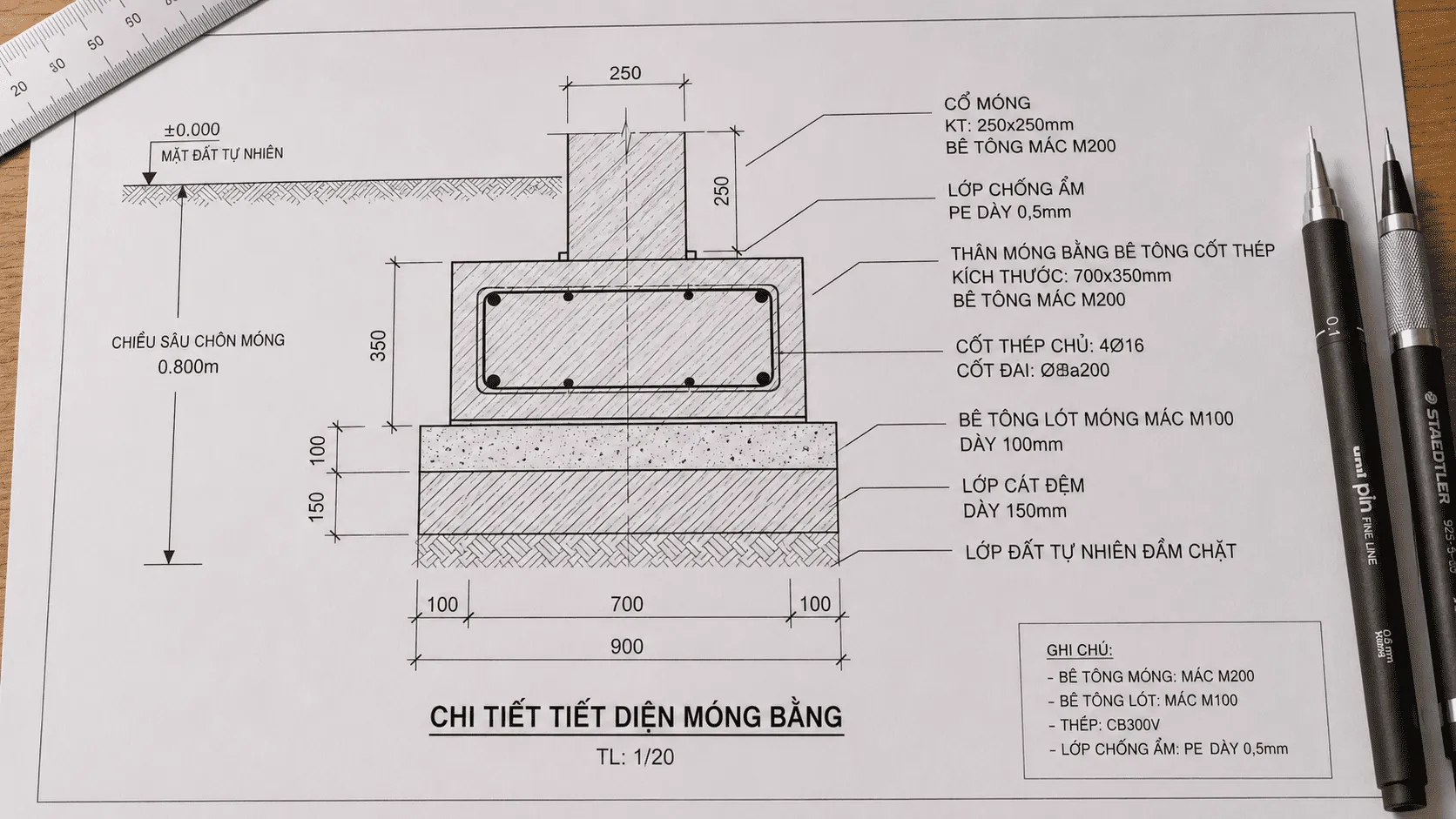

Bản vẽ cắt ngang qua móng tỷ lệ 1:20 hay 1:10 thể hiện cấu tạo từng lớp từ dưới lên: lớp cát hay đá dăm đệm 10 đến 15cm, lớp bê tông lót M100 dày 10cm, thân móng bê tông cốt thép với cốt thép chủ và đai ghi rõ số lượng và đường kính, cổ móng hay tường móng và lớp chống ẩm tường. Ghi chú rõ mác bê tông (thường M200 đến M250 cho móng) và chiều dày lớp bê tông bảo vệ cốt thép (tối thiểu 40mm phía tiếp xúc đất).

Bản vẽ chi tiết giằng móng.

Giằng móng (tie beam) là cấu kiện nối các đoạn móng băng hay đài móng với nhau, giúp móng làm việc như một hệ thống thay vì các phần tử độc lập. Đây là chi tiết thường bị bỏ sót trong hồ sơ nhà cấp 4 nhưng quan trọng đặc biệt với đất không đồng đều hay vùng có nguy cơ lún lệch.

save pin

Những Quyết Định Quan Trọng Trước Khi Thiết Kế Móng

Quyết định 1: Có cần khảo sát địa chất không.

Với nhà cấp 4 ở khu vực đã xây dựng lâu năm và địa chất ổn định, nhiều nhà thiết kế dựa vào kinh nghiệm địa phương và quan sát trực quan (nhà hàng xóm, điều kiện hiển thị) để quyết định loại móng. Cách tiếp cận này có rủi ro nhưng phổ biến ở nông thôn do chi phí khảo sát.

Khảo sát địa chất chính thức bắt buộc với đất có dấu hiệu bất thường (đất ao hồ san lấp, đất lấp không đồng đều, vùng ven sông hay vùng từng có nước ngầm cao), nhà cấp 4 có tải trọng lớn hơn bình thường (nhiều phòng ngủ, kho chứa hàng nặng) hay khi muốn thiết kế chắc chắn và có cơ sở rõ ràng.

Quyết định 2: Chiều sâu chôn móng bao nhiêu.

Chiều sâu chôn móng cần đủ để đặt vào lớp đất chịu lực tốt (không phải lớp đất mặt hữu cơ thường từ 0,3 đến 0,5m ở vùng nông thôn) và đủ để móng không bị ảnh hưởng bởi co ngót nở nhiệt và ẩm của lớp đất bề mặt. Chiều sâu tối thiểu thường được nhận biết là 0,5m từ mặt đất tự nhiên nhưng 0,8 đến 1m là an toàn hơn cho phần lớn điều kiện đất ở Việt Nam.

Quyết định 3: Xử lý chống ẩm móng.

Nhà cấp 4 tầng trệt tiếp xúc trực tiếp với đất ẩm. Độ ẩm từ đất thấm lên tường qua móng là nguyên nhân phổ biến nhất gây ra hiện tượng ẩm mốc chân tường và bong tróc sơn sau vài năm. Bản vẽ chi tiết móng cần ghi rõ giải pháp chống ẩm: màng chống ẩm PE hay bitumen bọc quanh thân móng, lớp vữa chống thấm tại mặt tiếp xúc móng và tường và cao độ nền nhà cao hơn mặt sân đủ để tránh nước mưa bắn lên.

Quyết định 4: Giằng móng cần thiết không và bố trí như thế nào.

Giằng móng đặc biệt cần thiết khi địa chất không đồng đều (phần đất tốt, phần đất yếu), nhà cấp 4 có hình dạng mặt bằng phức tạp (chữ L hay chữ T) làm các đoạn móng có xu hướng chuyển vị khác nhau hay vùng có nguy cơ động đất. Giằng móng cho nhà cấp 4 thường 20cm x 25cm với 4 thanh phi 14 và đai phi 6 cách 200mm.

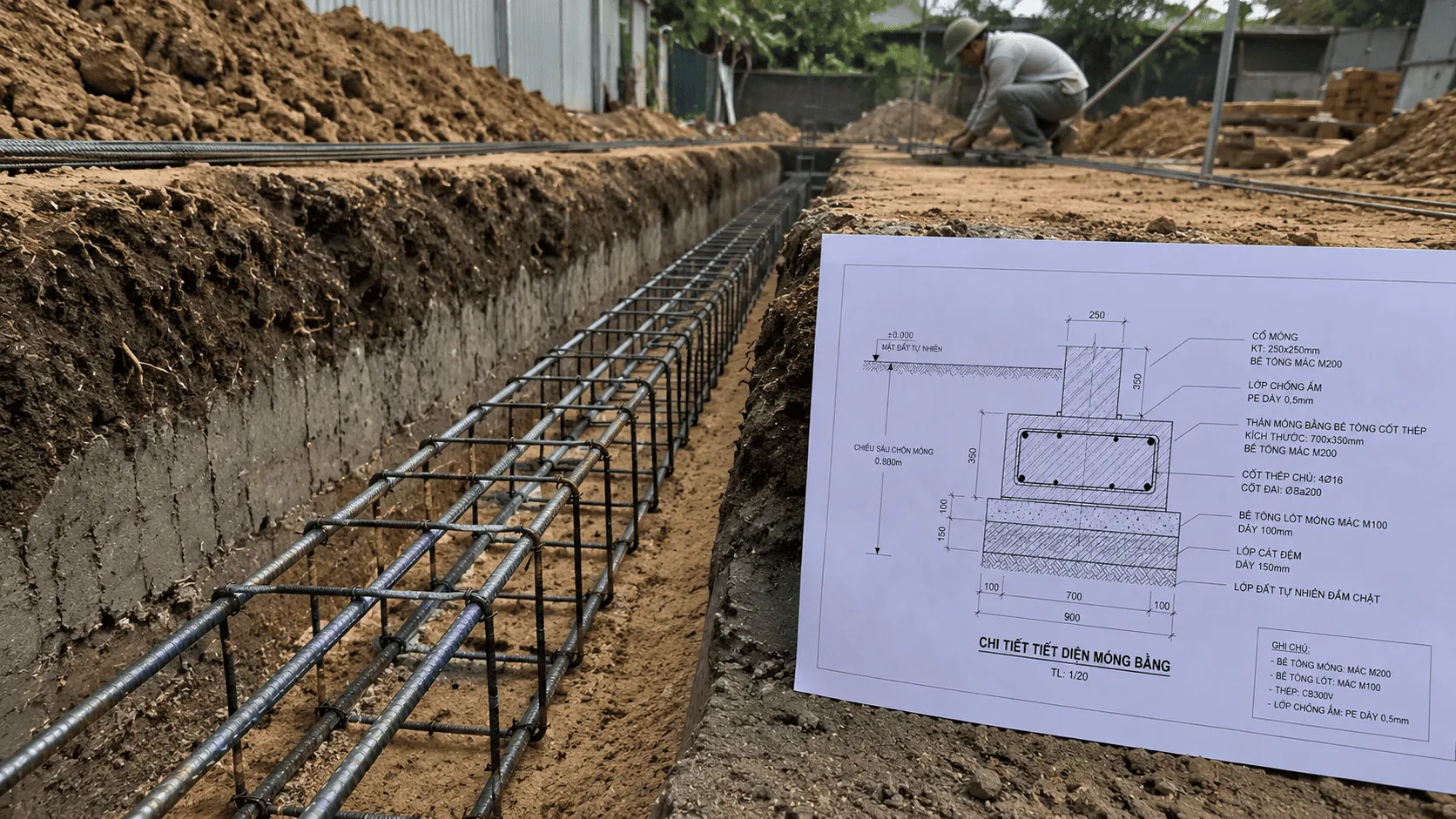

Những Sai Lầm Kỹ Thuật Phổ Biến Trong Bản Vẽ Móng Nhà Cấp 4

Sai lầm 1: Không thể hiện chống ẩm trong bản vẽ.

Chống ẩm móng và tường không được thể hiện trong bản vẽ thường dẫn đến nhà thầu bỏ qua hạng mục này. Sai lầm này chỉ biểu hiện sau 2 đến 3 năm khi ẩm bắt đầu thấm lên tường và lúc đó sửa chữa rất tốn kém.

Sai lầm 2: Cốt thép móng thiếu hay sai vị trí.

Cốt thép chủ của móng bang đặt phía dưới (chịu kéo khi đất phản lực đẩy lên) và cốt thép đai đặt đúng khoảng cách theo thiết kế. Nhiều bản vẽ nhà cấp 4 ghi cốt thép chung chung mà không ghi rõ vị trí đặt và khoảng cách, dẫn đến thợ đặt sai.

Sai lầm 3: Không ghi mác bê tông và lớp bảo vệ.

Mác bê tông và chiều dày lớp bê tông bảo vệ cốt thép là hai thông số ảnh hưởng trực tiếp đến độ bền của móng. Thiếu hai thông số này trong bản vẽ, nhà thầu có xu hướng dùng bê tông mác thấp hơn và không đảm bảo lớp bảo vệ đủ dày, dẫn đến cốt thép bị gỉ sớm.

Sai lầm 4: Bỏ qua cao độ mặt móng và tường móng.

Cao độ mặt trên của móng (liên quan đến cao độ ±0,00 của nền nhà) cần được ghi rõ trong bản vẽ móng và nhất quán với mặt cắt kiến trúc. Sai lệch cao độ móng dẫn đến tường nhà cao hơn hay thấp hơn thiết kế và có thể tạo ra vấn đề thoát nước hay thẩm mỹ.
