Bản Vẽ Thiết Kế Nhà Gỗ 5 Gian Chuẩn Truyền Thống: Cách bố trí mặt bằng, kích thước và công năng nhà gỗ 5 gian phù hợp đời sống hiện đại

Direct Answer

Bản vẽ thiết kế nhà gỗ 5 gian là bản mặt bằng thể hiện cách chia 5 gian nhà, vị trí cột, vì kèo, lối đi và công năng từng không gian. Trong thực tế xây dựng, bản vẽ này giúp đảm bảo tỷ lệ kiến trúc truyền thống, đồng thời điều chỉnh công năng để phù hợp sinh hoạt hiện đại.

Một bản vẽ chuẩn thường gồm: mặt bằng tổng thể, sơ đồ cột gỗ, kích thước gian nhà và bố trí nội thất cơ bản.

Quick Takeaways

1. Nhà gỗ 5 gian thường có gian giữa làm không gian thờ cúng.
2. Kích thước cột và khoảng gian quyết định tỷ lệ thẩm mỹ toàn bộ ngôi nhà.
3. Bản vẽ cần tính cả thông gió, ánh sáng và lối di chuyển.
4. Nhiều thiết kế hiện nay kết hợp tiện nghi hiện đại trong cấu trúc truyền thống.

Introduction

Trong hơn 10 năm làm thiết kế nội thất và cải tạo nhà truyền thống, tôi nhận ra rằng nhiều gia chủ muốn xây bản vẽ thiết kế nhà gỗ 5 gian nhưng lại chỉ tìm được hình ảnh tham khảo, rất ít bản vẽ thực sự thể hiện cấu trúc chuẩn.

Điều này dẫn tới một vấn đề phổ biến: nhà nhìn giống nhà cổ nhưng tỷ lệ sai, gian thờ quá nhỏ hoặc không gian sinh hoạt bị bí. Trong nhiều dự án tôi từng tham gia ở Bắc Ninh và Nam Định, chỉ cần điều chỉnh lại khoảng cách cột và cách phân chia gian là ngôi nhà thay đổi hoàn toàn về cảm giác không gian.

Nếu bạn đang tìm cách bố trí hợp lý, việc tham khảo các ví dụ bố cục không gian chi tiết như trong hướng dẫn cách tạo sơ đồ mặt bằng nhà ở trực quansẽ giúp hình dung rõ cách phân chia từng gian.

Bài viết này sẽ chia sẻ cách đọc, hiểu và ứng dụng bản vẽ nhà gỗ 5 gian dựa trên kinh nghiệm thực tế trong thiết kế và phục dựng nhà truyền thống.

save pin

Bản vẽ thiết kế nhà gỗ 5 gian gồm những phần nào?

Key Insight: Một bản vẽ nhà gỗ 5 gian chuẩn luôn có ít nhất 3 lớp thông tin: mặt bằng gian, hệ cột và cấu trúc mái.

Trong nhiều bản vẽ tôi từng kiểm tra, lỗi phổ biến là chỉ có mặt bằng phòng mà thiếu sơ đồ cột gỗ. Với nhà gỗ truyền thống, cột mới là yếu tố quyết định toàn bộ cấu trúc.

Thông thường bản vẽ gồm:

1. Mặt bằng 5 gian
2. Sơ đồ vị trí cột gỗ
3. Mặt đứng kiến trúc
4. Chi tiết vì kèo
5. Bố trí nội thất cơ bản

Theo cấu trúc truyền thống Bắc Bộ:

1. Gian giữa: thờ cúng
2. Hai gian bên: tiếp khách hoặc sinh hoạt
3. Hai chái ngoài: phòng ngủ hoặc kho

Nhiều công trình bảo tồn tại Làng cổ Đường Lâm vẫn giữ đúng cấu trúc này, cho thấy đây là tỷ lệ đã được tối ưu qua nhiều thế hệ.

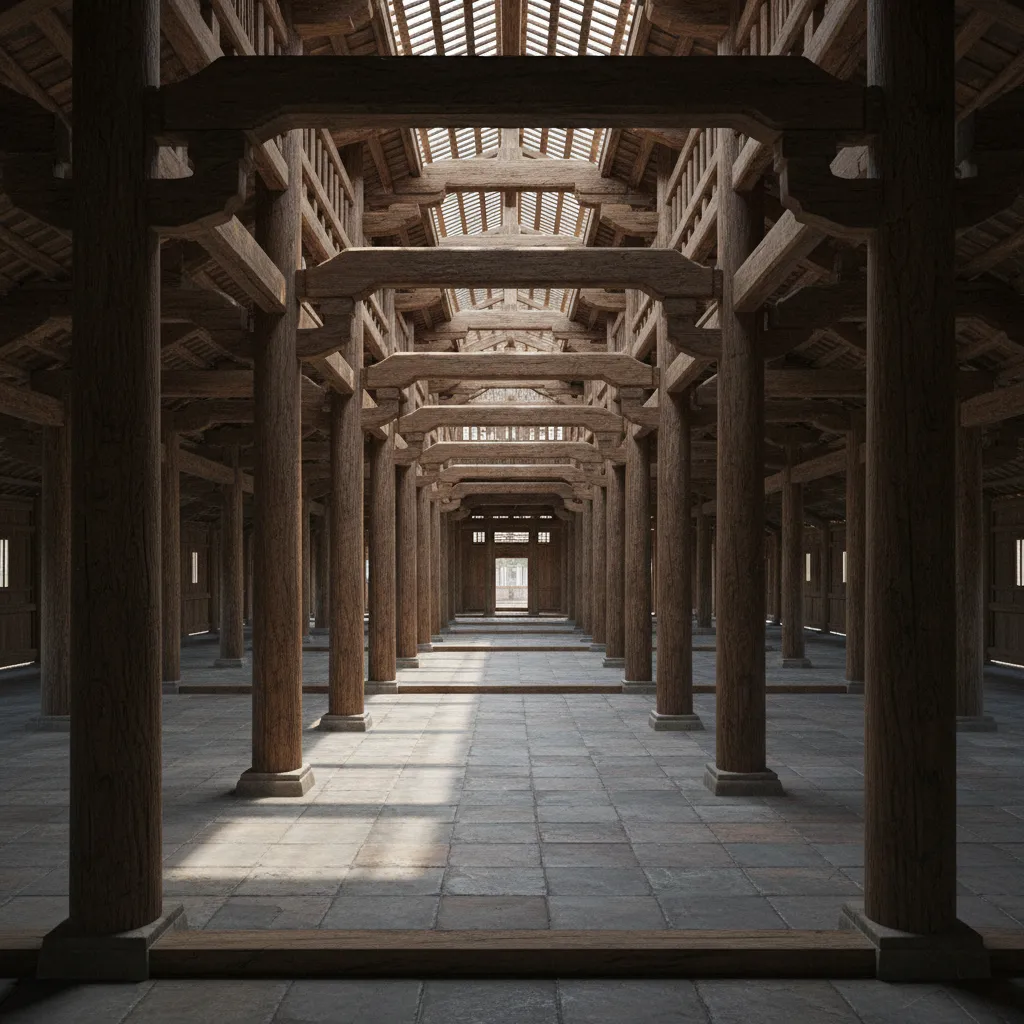

Tại sao khoảng cách giữa các cột quyết định vẻ đẹp của nhà 5 gian?

Key Insight: Khoảng gian (khoảng cách giữa hai cột cái) chính là yếu tố tạo nên tỷ lệ kiến trúc của nhà gỗ.

Nhiều người nghĩ rằng nhà gỗ đẹp nhờ chạm khắc. Thực tế, điều tạo nên vẻ uy nghi chính là tỷ lệ cột.

Kích thước phổ biến:

1. Khoảng gian trung tâm: 3.2 – 3.6 m
2. Hai gian bên: 2.8 – 3.2 m
3. Chiều sâu nhà: 5 – 7 m

Trong các dự án phục dựng nhà cổ tôi từng tham gia, nếu khoảng gian trung tâm quá nhỏ thì bàn thờ trở nên chật chội và mất đi sự trang nghiêm.

save pin

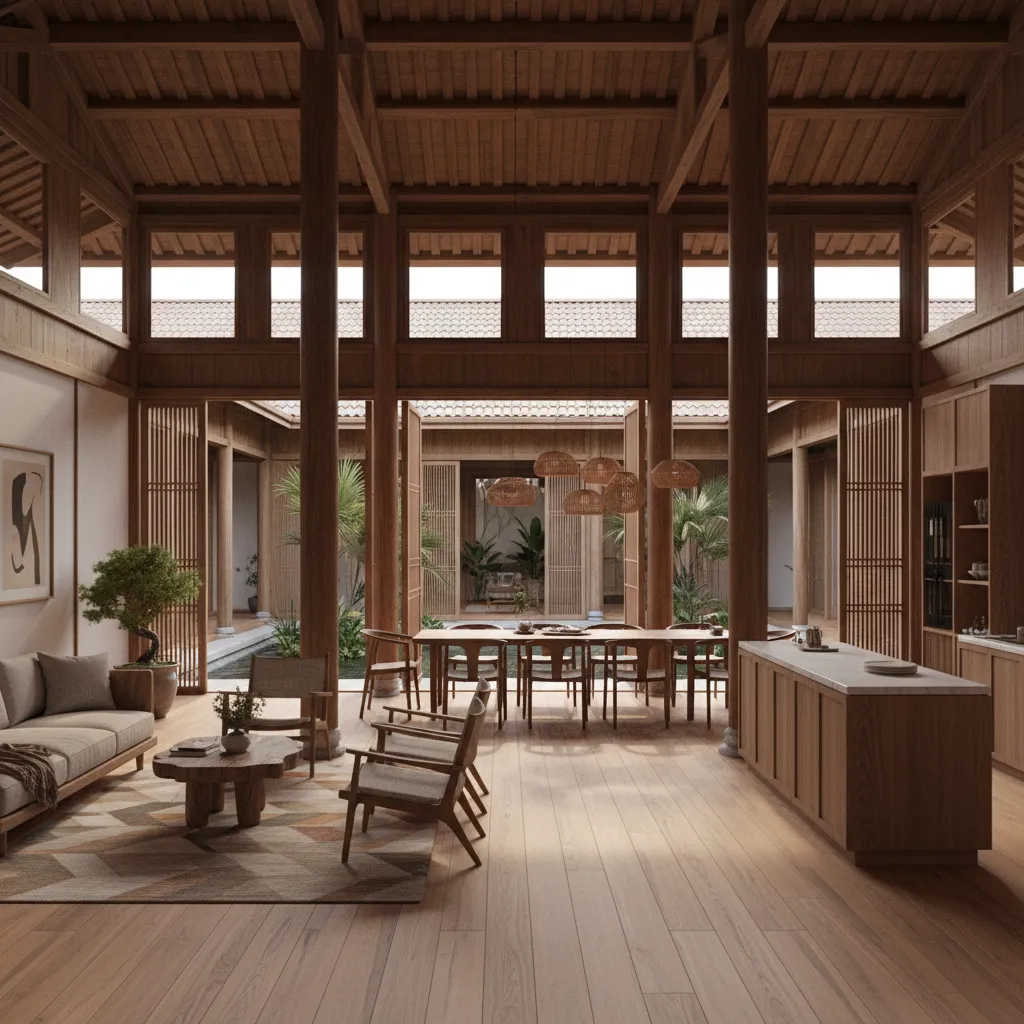

Làm thế nào để bố trí công năng hiện đại trong nhà gỗ 5 gian?

Key Insight: Nhà gỗ truyền thống hoàn toàn có thể tích hợp tiện nghi hiện đại nếu xử lý tốt phần phụ trợ.

Vấn đề lớn nhất của nhà cổ là thiếu phòng vệ sinh, bếp và hệ thống kỹ thuật. Giải pháp thường dùng trong thiết kế hiện nay:

1. Xây khối phụ phía sau
2. Giữ nguyên không gian chính
3. Ẩn hệ thống điện trong sàn hoặc trần

Trong một dự án ở Ninh Bình, chúng tôi giữ nguyên 5 gian phía trước nhưng bố trí khu bếp và phòng tắm phía sau nhà. Nhờ vậy không phá vỡ kiến trúc gốc.

Khi cần hình dung cách phân chia phòng hợp lý, nhiều người thường tham khảo ví dụ bố trí từ hướng dẫn cách sắp xếp phòng trong nhà truyền thốngđể thử nhiều phương án trước khi xây.

save pin

Có nên thay đổi tỷ lệ truyền thống của nhà gỗ 5 gian không?

Key Insight: Có thể điều chỉnh kích thước nhưng không nên phá vỡ nhịp cột truyền thống.

Đây là một sai lầm tôi thấy khá nhiều: gia chủ muốn nhà rộng hơn nên kéo dài từng gian.

Hệ quả:

1. Mái nhà trở nên nặng nề
2. Tỷ lệ cột mất cân đối
3. Nhà nhìn giống nhà bê tông giả cổ

Giải pháp tốt hơn:

1. Tăng chiều sâu nhà
2. Bổ sung nhà ngang
3. Thiết kế sân vườn rộng hơn

Các kiến trúc sư bảo tồn thường khuyến nghị giữ nhịp cột 3–3.5 m để đảm bảo tỷ lệ thị giác.

Những lỗi phổ biến khi đọc bản vẽ nhà gỗ 5 gian

Key Insight: Nhiều bản vẽ đẹp trên mạng thiếu thông tin cấu trúc nên không thể thi công thực tế.

Tôi từng gặp trường hợp gia chủ mua bản vẽ trên mạng nhưng thợ không thể dựng vì thiếu chi tiết cột.

Các lỗi phổ biến:

1. Không có sơ đồ cột cái – cột quân
2. Thiếu chi tiết vì kèo
3. Bố trí gian thờ sai trục
4. Kích thước không khớp vật liệu gỗ

Trong thiết kế chuyên nghiệp, bản vẽ luôn cần mô phỏng không gian trước để kiểm tra tỷ lệ. Ví dụ như cách dựng mô hình trong hướng dẫn xem trước không gian nhà bằng bản vẽ 3D.

Answer Box

Bản vẽ thiết kế nhà gỗ 5 gian không chỉ là sơ đồ phòng mà còn thể hiện hệ cột, nhịp gian và cấu trúc mái. Giữ đúng tỷ lệ cột truyền thống là yếu tố quan trọng nhất để đảm bảo vẻ đẹp kiến trúc.

Kích thước phổ biến trong bản vẽ nhà gỗ 5 gian

Key Insight: Phần lớn nhà gỗ 5 gian hiện nay có chiều ngang khoảng 14–18 m.

Kích thước tham khảo thường dùng:

1. Chiều ngang: 14 – 18 m
2. Chiều sâu: 6 – 8 m
3. Chiều cao mái: 4.5 – 6 m
4. Số cột: 22 – 26 cột

Tất nhiên, kích thước thực tế còn phụ thuộc loại gỗ, quy mô khu đất và phong cách thiết kế.

Final Summary

1. Bản vẽ nhà gỗ 5 gian phải thể hiện hệ cột và nhịp gian.
2. Gian giữa luôn dành cho thờ cúng.
3. Không nên thay đổi khoảng gian truyền thống.
4. Có thể thêm tiện nghi hiện đại bằng khối phụ.
5. Mô phỏng không gian trước khi xây giúp tránh sai tỷ lệ.

FAQ

Nhà gỗ 5 gian thường rộng bao nhiêu?

Thông thường chiều ngang khoảng 14–18 m, tùy kích thước gian và số cột.

Bản vẽ thiết kế nhà gỗ 5 gian có cần kiến trúc sư không?

Nên có kiến trúc sư hoặc đơn vị thiết kế để đảm bảo tỷ lệ cột và kết cấu gỗ chính xác.

Nhà gỗ 5 gian có phù hợp với nhà hiện đại không?

Có. Nhiều gia đình kết hợp nhà gỗ phía trước và khu sinh hoạt hiện đại phía sau.

Chi phí xây nhà gỗ 5 gian khoảng bao nhiêu?

Tùy loại gỗ và chạm khắc. Thông thường từ vài trăm triệu đến vài tỷ đồng.

Có thể làm nhà gỗ 5 gian bằng bê tông giả gỗ không?

Có thể, nhưng cần giữ đúng tỷ lệ cột và mái để tránh mất dáng kiến trúc.

Bản vẽ thiết kế nhà gỗ 5 gian có cần mặt bằng chi tiết không?

Có. Mặt bằng giúp xác định công năng từng gian và lối di chuyển.

Nhà gỗ 5 gian có phù hợp đất nhỏ không?

Không quá phù hợp. Kiểu nhà này cần sân rộng để giữ tỷ lệ kiến trúc.

Có thể thiết kế bản vẽ nhà gỗ 5 gian bằng phần mềm không?

Có. Nhiều công cụ thiết kế giúp mô phỏng mặt bằng và không gian trước khi xây.
