Bản Vẽ Thiết Kế Nhà Sàn Bê Tông: Cách Lập Chuẩn Từ Kiến Trúc Sư: Hiểu đúng cấu trúc, kích thước và bố trí không gian khi làm bản vẽ thiết kế nhà sàn bê tông hiện đại

Direct Answer

Bản vẽ thiết kế nhà sàn bê tông là bản vẽ thể hiện cấu trúc cột, dầm, sàn nâng, cầu thang và cách bố trí không gian sinh hoạt trên nền nhà được nâng cao bằng bê tông cốt thép. Một bản vẽ chuẩn cần có mặt bằng, mặt đứng, mặt cắt và chi tiết kết cấu để đảm bảo an toàn và tối ưu công năng.

Trong thực tế thiết kế, nhà sàn bê tông thường được ứng dụng ở khu vực nông thôn, vùng ngập nước hoặc các khu nghỉ dưỡng muốn giữ cảm giác nhà sàn truyền thống nhưng bền vững hơn.

Quick Takeaways

1. Nhà sàn bê tông kết hợp kết cấu hiện đại với hình thái nhà sàn truyền thống.
2. Bản vẽ chuẩn luôn gồm mặt bằng, mặt cắt và chi tiết cột – dầm – sàn.
3. Chiều cao sàn phổ biến từ 1.5m đến 3m tùy địa hình.
4. Sai lầm phổ biến là thiết kế cột quá dày gây mất thẩm mỹ.
5. Thiết kế cần tính toán tải trọng và thông gió dưới sàn.

Introduction

Trong hơn 10 năm làm thiết kế nội thất và không gian nhà ở, tôi nhận ra rằng nhiều người tìm bản vẽ thiết kế nhà sàn bê tông nhưng thực ra chỉ nhìn thấy vài hình phối cảnh đẹp trên mạng. Khi bắt đầu xây dựng thật, họ mới phát hiện thiếu bản vẽ kết cấu, thiếu tính toán chiều cao sàn hoặc bố trí cột không hợp lý.

Nhà sàn bê tông hiện nay không chỉ xuất hiện ở vùng núi. Tôi từng làm dự án homestay ở Tây Nguyên và một nhà vườn ở Đồng Nai đều chọn giải pháp này vì chống ẩm, chống ngập và tạo tầm nhìn thoáng. Vấn đề là nếu không có bản vẽ chuẩn, chi phí phát sinh rất dễ tăng.

Nếu bạn đang muốn hình dung bố cục không gian trước khi xây, bạn có thể tham khảo cách tự tạo sơ đồ mặt bằng nhà nhanh trước khi làm bản vẽ chi tiếtđể xác định kích thước phòng và vị trí cầu thang.

Bài viết này sẽ giúp bạn hiểu rõ cấu trúc bản vẽ, kích thước phổ biến, những sai lầm thường gặp và cách tối ưu thiết kế nhà sàn bê tông hiện đại.

save pin

Bản vẽ thiết kế nhà sàn bê tông gồm những thành phần nào?

Key Insight: Một bản vẽ nhà sàn bê tông chuẩn luôn có 4 nhóm bản vẽ chính: kiến trúc, kết cấu, mặt cắt và chi tiết thi công.

Trong nhiều dự án tôi từng xem lại, bản vẽ nhà sàn bị thiếu chi tiết cột và dầm sàn. Điều này dẫn tới việc thợ xây tự quyết định kích thước, khiến tổng thể công trình mất cân đối.

Các thành phần cơ bản:

1. Mặt bằng tổng thể: bố trí phòng khách, phòng ngủ, bếp

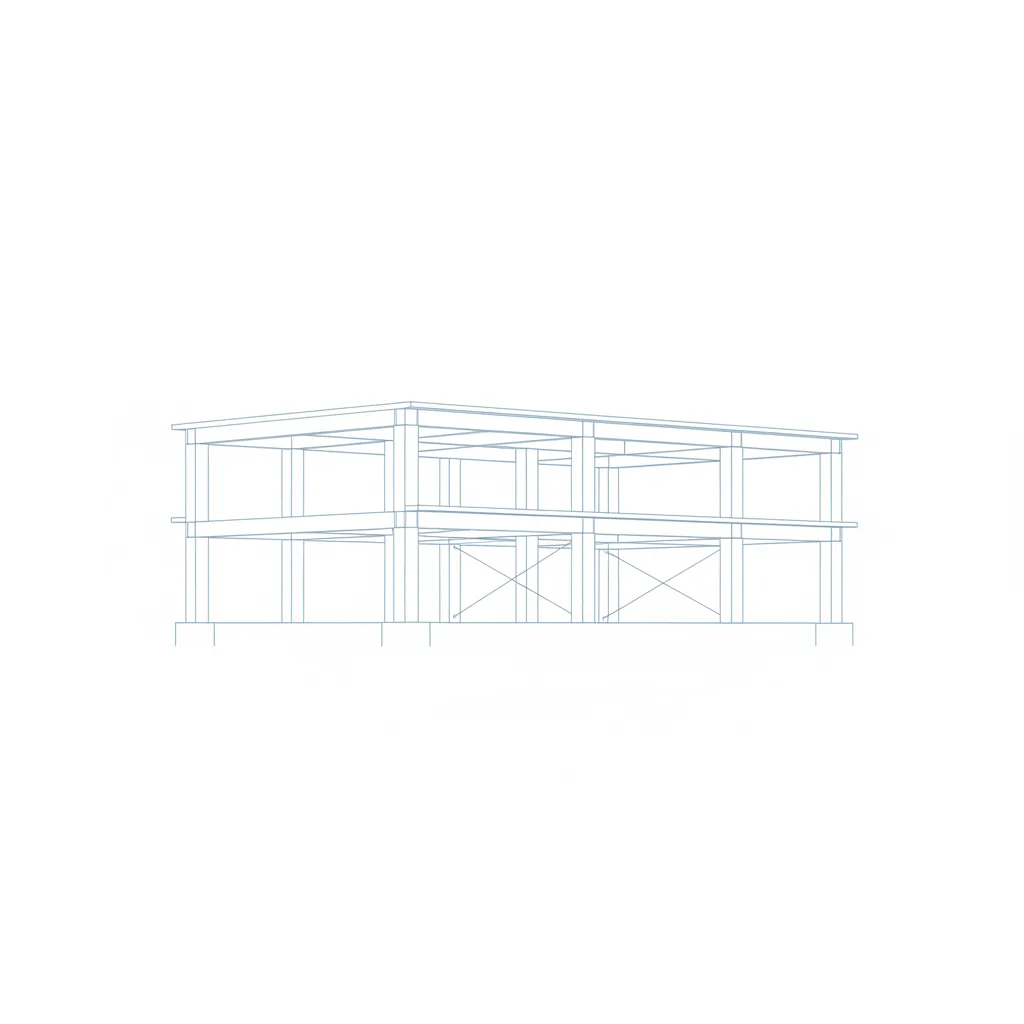

2. Mặt bằng sàn nâng: vị trí cột bê tông và dầm
3. Mặt đứng: thể hiện chiều cao nhà và mái
4. Mặt cắt: cho thấy khoảng trống dưới sàn
5. Chi tiết cầu thang và lan can

Theo tiêu chuẩn thiết kế nhà ở Việt Nam, khoảng cách cột thường nằm trong khoảng 3m – 4m để đảm bảo độ ổn định của dầm bê tông.

Tại sao nhiều nhà sàn bê tông nhìn thô và mất thẩm mỹ?

Key Insight: Vấn đề không nằm ở vật liệu bê tông mà ở tỷ lệ cột và thiết kế mặt đứng.

Tôi từng thấy nhiều công trình dùng cột bê tông 40x40cm cho một căn nhà nhỏ 70m². Kết quả là ngôi nhà trông nặng nề giống nhà kho hơn là nhà ở.

Những lỗi thiết kế phổ biến:

1. Cột quá lớn so với diện tích nhà
2. Khoảng cách cột không đều
3. Cầu thang đặt sai vị trí
4. Thiếu lan can hoặc mái hiên

Trong thiết kế thực tế, tôi thường giữ tỷ lệ:

1. Cột: 200–300mm
2. Khoảng cách cột: 3–3.6m
3. Chiều cao sàn: 1.8–2.5m

save pin

Làm thế nào để bố trí mặt bằng nhà sàn bê tông hợp lý?

Key Insight: Mặt bằng nhà sàn hiệu quả nhất là dạng mở, tận dụng tầm nhìn và thông gió tự nhiên.

Nhà sàn vốn sinh ra để thích nghi với khí hậu nóng ẩm. Khoảng trống dưới sàn giúp giảm nhiệt và tạo luồng gió lưu thông.

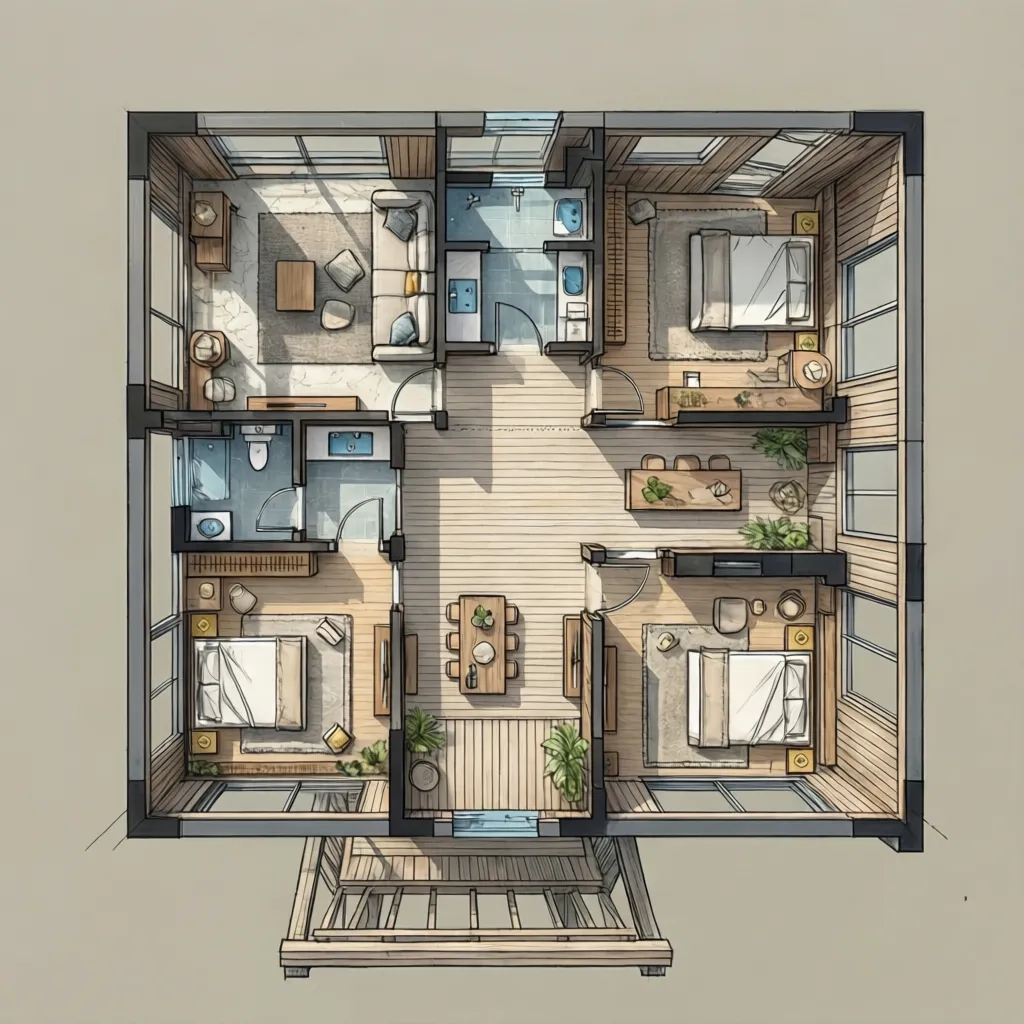

Gợi ý bố trí phổ biến:

1. Phòng khách + bếp liên thông
2. 2–3 phòng ngủ phía sau
3. Ban công hoặc hiên rộng phía trước
4. Cầu thang đặt lệch một bên

Nếu muốn hình dung không gian rõ hơn trước khi xây, bạn có thể xem cách lên bản vẽ mặt bằng 3D để kiểm tra bố trí phòngtrước khi chốt phương án thi công.

save pin

Chiều cao nhà sàn bê tông bao nhiêu là hợp lý?

Key Insight: Chiều cao sàn lý tưởng phụ thuộc địa hình, nhưng phổ biến nhất nằm trong khoảng 1.8–2.2m.

Nhiều người nghĩ nâng sàn càng cao càng đẹp. Nhưng thực tế chiều cao quá lớn sẽ làm chi phí tăng mạnh vì phải tăng kích thước cột và dầm.

So sánh nhanh:

1. 1.5m: tiết kiệm chi phí, phù hợp nhà vườn
2. 1.8–2.2m: cân bằng thẩm mỹ và chi phí
3. 3m trở lên: phù hợp homestay hoặc resort

Theo kinh nghiệm thi công, chiều cao khoảng 2m cho phép tận dụng gầm sàn làm kho hoặc chỗ để xe.

Những chi phí ẩn khi xây nhà sàn bê tông ít ai nói tới

Key Insight: Phần tốn kém nhất của nhà sàn bê tông không phải sàn mà là móng và hệ cột.

Nhiều chủ nhà chỉ tính diện tích sàn khi dự toán. Nhưng với nhà sàn, phần móng thường chiếm chi phí đáng kể.

Các chi phí dễ bị bỏ sót:

1. Móng cọc hoặc móng đơn cho cột
2. Dầm liên kết giữa cột
3. Cầu thang bê tông
4. Lan can và hiên

save pin

Answer Box

Bản vẽ thiết kế nhà sàn bê tông tốt phải thể hiện rõ cấu trúc cột, dầm và bố trí mặt bằng. Chiều cao sàn hợp lý thường từ 1.8–2.2m để cân bằng thẩm mỹ, chi phí và công năng sử dụng.

Có nên dùng phần mềm để tạo bản vẽ nhà sàn trước khi xây?

Key Insight: Mô phỏng không gian trước khi xây giúp phát hiện lỗi thiết kế sớm và tiết kiệm chi phí.

Trong các dự án gần đây, tôi thường dựng mô hình 3D trước khi triển khai bản vẽ kỹ thuật. Chủ nhà dễ hiểu không gian hơn so với bản vẽ 2D.

Lợi ích khi mô phỏng trước:

1. Kiểm tra tỷ lệ cột và sàn
2. Nhìn rõ ánh sáng và cửa sổ
3. Tránh sửa đổi khi đã xây

Nếu bạn đang lên ý tưởng ban đầu, bạn có thể tham khảo cách tạo concept nội thất và không gian nhà bằng AI để hình dung tổng thể trước khi làm bản vẽ kỹ thuật.

Final Summary

1. Bản vẽ nhà sàn bê tông cần đầy đủ mặt bằng, mặt cắt và kết cấu.
2. Chiều cao sàn 1.8–2.2m là lựa chọn cân bằng nhất.
3. Tỷ lệ cột quyết định thẩm mỹ công trình.
4. Móng và cột là phần chi phí lớn nhất.
5. Mô phỏng 3D giúp tránh sai sót trước khi xây.

FAQ

1. Bản vẽ thiết kế nhà sàn bê tông gồm những gì?

Thường gồm mặt bằng kiến trúc, mặt cắt, mặt đứng và bản vẽ kết cấu cột – dầm – sàn.

2. Chiều cao nhà sàn bê tông tối thiểu là bao nhiêu?

Khoảng 1.5m. Tuy nhiên phổ biến nhất là 1.8–2.2m để đảm bảo thông thoáng và thẩm mỹ.

3. Nhà sàn bê tông có bền hơn nhà sàn gỗ không?

Có. Bê tông cốt thép chịu lực tốt hơn và ít bị mối mọt.

4. Bản vẽ thiết kế nhà sàn bê tông có cần kỹ sư kết cấu không?

Có. Kỹ sư kết cấu sẽ tính toán tải trọng để đảm bảo an toàn công trình.

5. Diện tích nhà sàn bao nhiêu là hợp lý?

Phổ biến từ 60–120m² cho nhà ở gia đình.

6. Có thể xây nhà sàn bê tông ở thành phố không?

Có, nhưng cần tuân thủ quy hoạch và chiều cao xây dựng.

7. Thiết kế nhà sàn bê tông có đắt không?

Chi phí thường cao hơn nhà cấp 4 vì hệ móng và cột.

8. Mất bao lâu để hoàn thiện bản vẽ thiết kế nhà sàn bê tông?

Thông thường từ 2–4 tuần tùy độ phức tạp của công trình.
