Bản vẽ thiết kế nhà vệ sinh nhà tắm: cách bố trí chuẩn: Hiểu đúng bản vẽ để bố trí nhà tắm tiện nghi, tiết kiệm diện tích và tránh sai lầm thi công phổ biến

Direct Answer

Bản vẽ thiết kế nhà vệ sinh nhà tắm là sơ đồ thể hiện vị trí bồn cầu, lavabo, khu tắm, hệ thống thoát nước và kích thước không gian. Một bản vẽ tốt giúp tối ưu diện tích, đảm bảo thông gió, và tránh lỗi thi công khó sửa sau này. Đây là bước quan trọng trước khi xây hoặc cải tạo phòng tắm.

Quick Takeaways

1. Bản vẽ nhà vệ sinh giúp xác định vị trí thiết bị và đường thoát nước trước khi thi công.
2. Khoảng cách giữa các thiết bị vệ sinh ảnh hưởng trực tiếp đến sự tiện nghi.
3. Thiết kế sai từ đầu thường gây chi phí sửa chữa rất cao.
4. Nhà tắm nhỏ vẫn có thể tối ưu tốt nếu bố trí đúng trục kỹ thuật.

Introduction

Trong hơn 10 năm làm thiết kế nội thất, tôi nhận ra một điều thú vị: nhiều gia chủ sẵn sàng đầu tư rất nhiều cho phòng khách hoặc bếp, nhưng lại xem nhẹ bản vẽ thiết kế nhà vệ sinh nhà tắm. Kết quả là khi hoàn thiện, phòng tắm thường gặp những vấn đề quen thuộc như: nước thoát chậm, cửa mở vướng bồn cầu, hoặc khu tắm quá chật.

Thực tế, phòng tắm là không gian có mật độ kỹ thuật cao nhất trong nhà. Chỉ cần bố trí sai vài centimet là hệ thống thoát nước, chống thấm hoặc đường ống đều có thể gặp rắc rối. Vì vậy, trước khi xây hoặc cải tạo, tôi luôn khuyên khách hàng nên tham khảo các sơ đồ bố trí và thử nghiệm trước bằng những công cụ trực quan như xem ví dụ cách bố trí phòng tắm theo từng kích thước thực tếđể hình dung rõ không gian.

Trong bài viết này, tôi sẽ chia sẻ cách đọc và thiết kế bản vẽ phòng tắm dựa trên kinh nghiệm thực tế từ nhiều dự án căn hộ và nhà phố. Đồng thời, tôi cũng chỉ ra những sai lầm phổ biến mà nhiều bản vẽ trên internet thường bỏ qua.

save pin

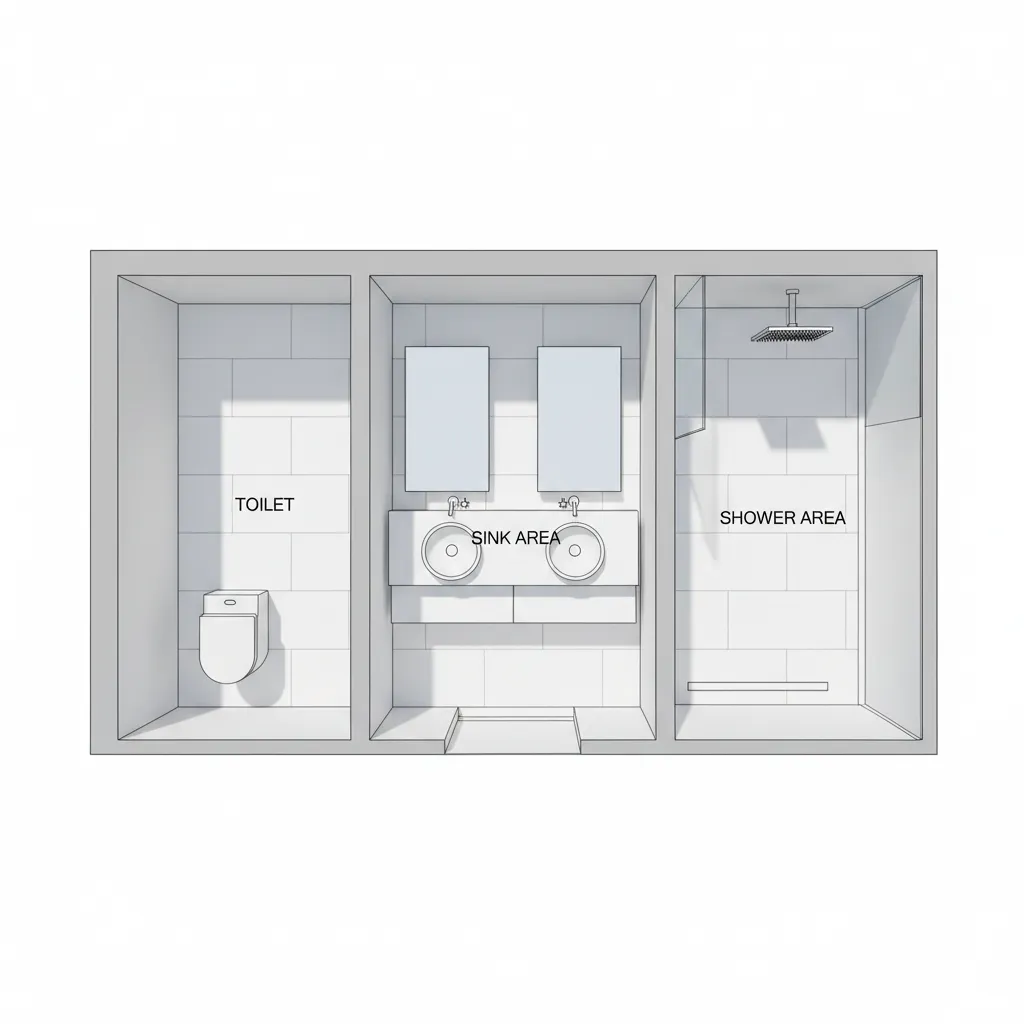

Bản vẽ thiết kế nhà vệ sinh nhà tắm gồm những gì?

Kết luận nhanh: Một bản vẽ phòng tắm chuẩn luôn thể hiện kích thước không gian, vị trí thiết bị, hệ thống cấp thoát nước và hướng mở cửa.

Nhiều người nghĩ bản vẽ phòng tắm chỉ đơn giản là đặt bồn cầu và lavabo vào mặt bằng. Nhưng trong thiết kế thực tế, bản vẽ thường bao gồm nhiều lớp thông tin hơn.

Các thành phần quan trọng:

1. Mặt bằng bố trí thiết bị vệ sinh
2. Kích thước phòng và khoảng cách di chuyển
3. Hướng mở cửa
4. Vị trí thoát sàn
5. Đường cấp nước nóng lạnh
6. Khu vực tắm đứng hoặc bồn tắm

Trong các dự án căn hộ tôi từng thực hiện tại TP.HCM, phần lớn lỗi thi công phòng tắm đều xuất phát từ việc thiếu thông tin thoát sàn trong bản vẽ ban đầu.

Ví dụ: nếu thoát sàn đặt quá xa khu tắm, độ dốc sàn phải tăng lên, khiến nền gạch nhìn bị lệch hoặc gây đọng nước.

save pin

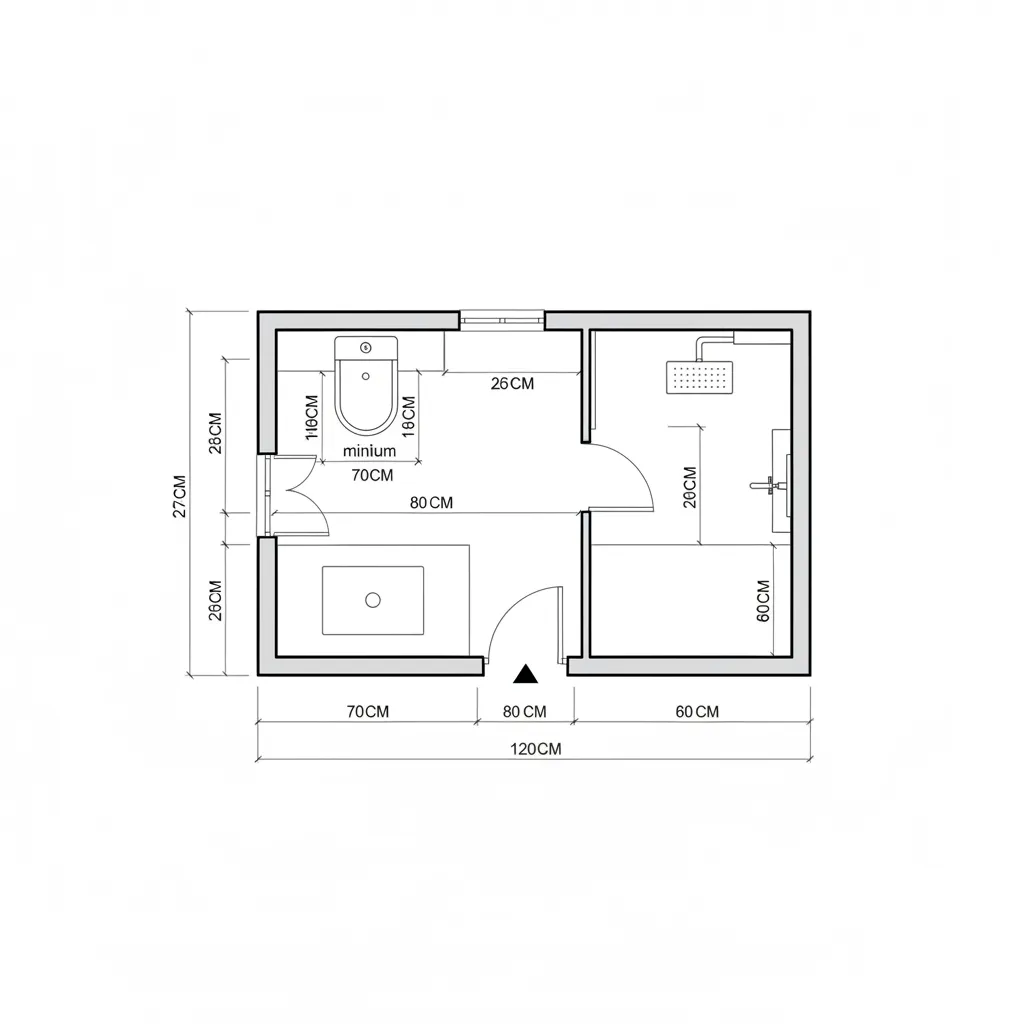

Kích thước tiêu chuẩn trong bản vẽ phòng tắm là bao nhiêu?

Kết luận nhanh: Khoảng cách hợp lý giữa các thiết bị vệ sinh thường nằm trong khoảng 60–80 cm để đảm bảo di chuyển thoải mái.

Đây là phần nhiều bản vẽ trên mạng làm khá sơ sài. Nhưng trong thiết kế thực tế, kích thước chuẩn quyết định rất lớn đến trải nghiệm sử dụng.

Một số kích thước tham khảo thường dùng:

1. Khoảng trống trước bồn cầu: tối thiểu 60 cm
2. Khoảng cách bồn cầu đến tường: tối thiểu 20 cm
3. Khu tắm đứng tối thiểu: 80 x 80 cm
4. Lavabo treo tường: cao khoảng 80–85 cm

Theo khuyến nghị của nhiều hãng thiết bị vệ sinh lớn như Toto hoặc Kohler, không gian trước lavabo nên đạt ít nhất 70 cm để người dùng có thể cúi rửa mặt thoải mái.

Đây là chi tiết nhỏ nhưng ảnh hưởng rất lớn đến cảm giác sử dụng hàng ngày.

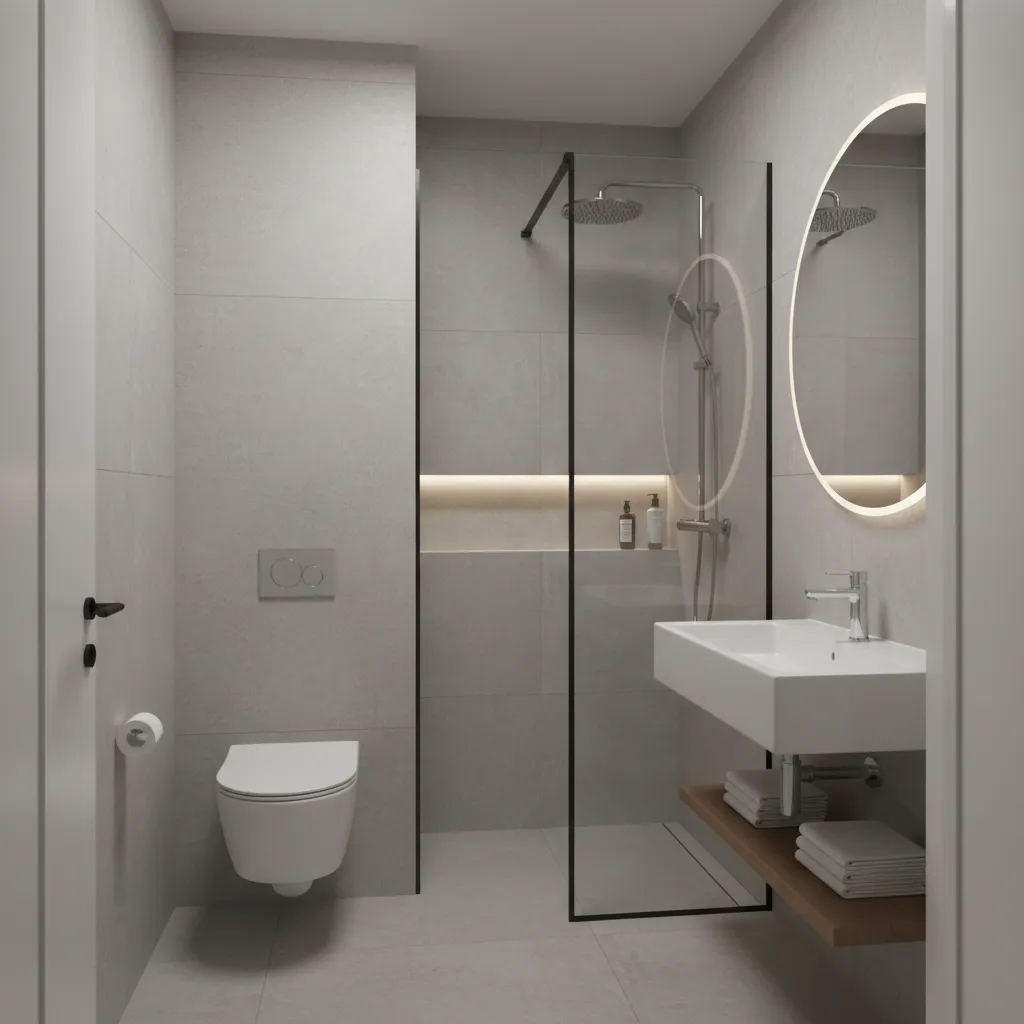

Làm thế nào để bố trí nhà tắm nhỏ dưới 4m²?

Kết luận nhanh: Nhà tắm nhỏ nên bố trí theo trục thẳng: lavabo – bồn cầu – khu tắm để tiết kiệm diện tích.

Trong các căn hộ chung cư 45–70m², diện tích phòng tắm thường chỉ khoảng 3–4m². Lúc này, bố cục tuyến tính là giải pháp hiệu quả nhất.

Nguyên tắc bố trí thường dùng:

1. Lavabo đặt gần cửa ra vào
2. Bồn cầu ở giữa
3. Khu tắm cuối phòng
4. Dùng vách kính thay vì tường

Tôi thường thử nhiều phương án bố trí trước khi chốt phương án thi công. Với các công cụ trực quan như xem cách sắp xếp phòng tắm trong không gian nhỏ, gia chủ có thể thử nhiều layout khác nhau mà không cần thay đổi bản vẽ kỹ thuật.

save pin

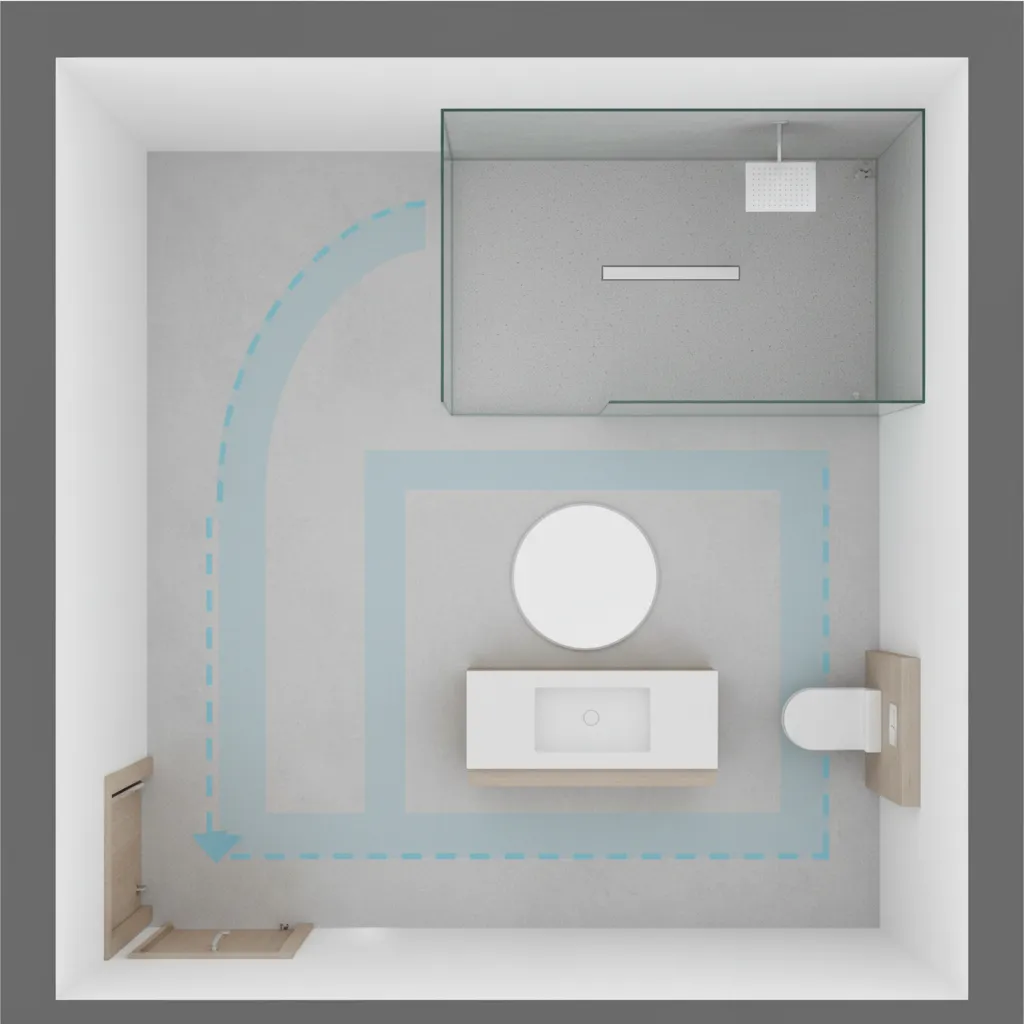

Tại sao nhiều bản vẽ phòng tắm đẹp nhưng sử dụng lại bất tiện?

Kết luận nhanh: Nhiều bản vẽ tập trung vào thẩm mỹ mà bỏ qua luồng di chuyển và khoảng mở cửa.

Đây là một vấn đề tôi gặp khá nhiều khi khách mang bản vẽ từ Pinterest hoặc các mẫu trên mạng.

Ba lỗi phổ biến:

1. Cửa mở đụng lavabo
2. Bồn cầu đặt quá gần vách kính
3. Thoát sàn đặt sai vị trí

Một sai lầm ít người để ý là hướng mở cửa. Nếu cửa mở vào trong, không gian sử dụng thực tế có thể giảm gần 0.5m².

Trong nhiều dự án cải tạo, tôi thường đổi sang cửa trượt hoặc cửa mở ra ngoài để giải quyết vấn đề này.

save pin

Answer Box

Bản vẽ thiết kế nhà vệ sinh nhà tắm tốt phải cân bằng ba yếu tố: kích thước chuẩn, vị trí thoát nước hợp lý và luồng di chuyển thuận tiện. Nếu bố trí đúng từ đầu, phòng tắm nhỏ vẫn có thể sử dụng rất thoải mái.

Có nên tự vẽ bản vẽ nhà vệ sinh trước khi xây nhà?

Kết luận nhanh: Gia chủ hoàn toàn có thể phác thảo bản vẽ phòng tắm trước để trao đổi với kiến trúc sư.

Việc phác thảo sớm giúp bạn hiểu rõ nhu cầu của mình trước khi bước vào giai đoạn kỹ thuật.

Các bước đơn giản:

1. Đo chính xác kích thước phòng
2. Xác định vị trí cửa
3. Chọn loại thiết bị vệ sinh
4. Phác thảo layout cơ bản

Nếu muốn dễ hình dung hơn, nhiều người thường thử vẽ sơ đồ trước bằng các công cụ như tạo nhanh mặt bằng phòng tắm theo kích thước thật. Điều này giúp tránh việc thiết bị mua về nhưng không đặt vừa.

Final Summary

1. Bản vẽ phòng tắm giúp tránh lỗi thi công và tối ưu diện tích.
2. Khoảng cách thiết bị quyết định sự tiện nghi khi sử dụng.
3. Nhà tắm nhỏ nên bố trí theo trục thẳng để tiết kiệm diện tích.
4. Thoát sàn và hướng mở cửa là hai yếu tố dễ bị bỏ qua.
5. Phác thảo layout trước giúp quá trình thiết kế hiệu quả hơn.

FAQ

Bản vẽ thiết kế nhà vệ sinh nhà tắm có cần kiến trúc sư không?

Không bắt buộc, nhưng kiến trúc sư giúp tối ưu hệ thống nước và tránh lỗi kỹ thuật.

Kích thước tối thiểu của phòng tắm là bao nhiêu?

Khoảng 2.5–3m² vẫn có thể bố trí đủ lavabo, bồn cầu và khu tắm.

Bản vẽ thiết kế nhà vệ sinh nhà tắm có cần thể hiện thoát sàn không?

Có. Đây là chi tiết quan trọng để tránh đọng nước sau khi sử dụng.

Nhà tắm nhỏ có nên dùng bồn tắm?

Thường không nên. Khu tắm đứng sẽ tiết kiệm diện tích hơn nhiều.

Nên đặt lavabo hay bồn cầu gần cửa?

Lavabo thường đặt gần cửa để tiện sử dụng nhanh.

Khoảng cách giữa bồn cầu và tường bao nhiêu là hợp lý?

Ít nhất 20 cm để đảm bảo không gian sử dụng.

Bản vẽ phòng tắm có cần thể hiện độ dốc sàn không?

Có. Độ dốc sàn giúp nước chảy đúng về vị trí thoát sàn.

Thiết kế phòng tắm trước khi mua thiết bị có cần thiết không?

Rất cần thiết để đảm bảo thiết bị phù hợp kích thước phòng.
