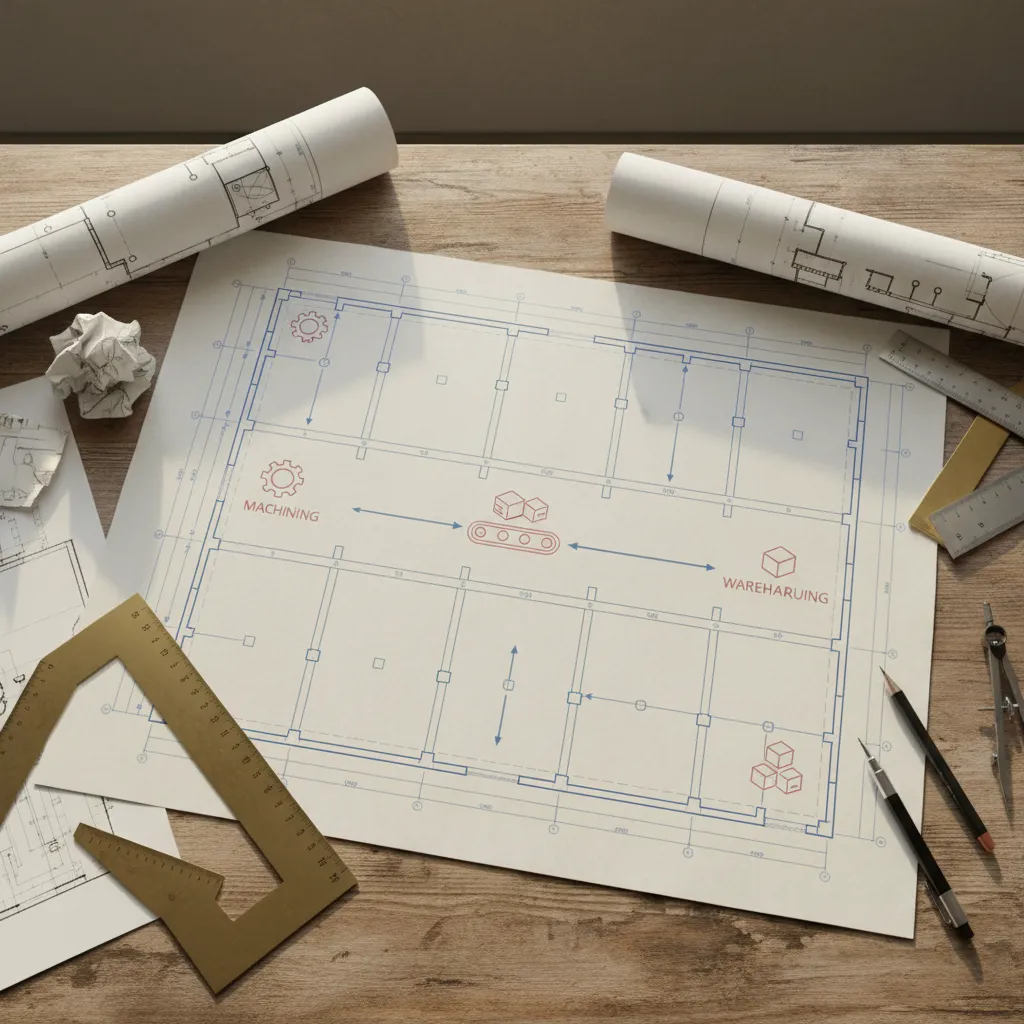

Bản vẽ thiết kế nhà xưởng công nghiệp: hướng dẫn thực tế: Cách đọc, lập và tối ưu bản vẽ nhà xưởng để đảm bảo vận hành, chi phí xây dựng và mở rộng trong tương lai

Direct Answer

Bản vẽ thiết kế nhà xưởng công nghiệp là bộ hồ sơ kỹ thuật thể hiện mặt bằng, kết cấu, hệ thống kỹ thuật và luồng vận hành trong nhà máy. Một bản vẽ tốt không chỉ giúp thi công chính xác mà còn quyết định hiệu quả sản xuất, chi phí vận hành và khả năng mở rộng sau này.

Trong thực tế thiết kế, bản vẽ nhà xưởng cần kết hợp kiến trúc, kết cấu, hệ thống điện nước và quy hoạch dây chuyền sản xuất ngay từ đầu.

Quick Takeaways

1. Bản vẽ nhà xưởng tốt phải bắt đầu từ luồng sản xuất, không phải từ hình dáng công trình.
2. Sai kích thước lưới cột là lỗi phổ biến khiến nhà xưởng khó bố trí máy móc.
3. Thiết kế thông gió và ánh sáng tự nhiên giúp giảm đáng kể chi phí vận hành.
4. Luôn dự trù khả năng mở rộng nhà xưởng trong bản vẽ ban đầu.

Introduction

Sau hơn 10 năm tham gia các dự án thiết kế công trình sản xuất và kho vận, tôi nhận ra một điều khá thú vị: nhiều chủ đầu tư tìm kiếm bản vẽ thiết kế nhà xưởng công nghiệp nhưng lại chỉ tập trung vào hình dạng nhà xưởng hoặc chi phí xây dựng. Trong khi đó, yếu tố ảnh hưởng lớn nhất đến hiệu quả sử dụng lại là cách bố trí mặt bằng và dòng di chuyển của sản xuất.

Trong nhiều dự án, tôi từng thấy những nhà xưởng mới xây nhưng chỉ sau 1–2 năm đã phải sửa lại vì máy móc không bố trí hợp lý hoặc luồng vận chuyển bị chồng chéo. Nếu ngay từ đầu có bản vẽ mặt bằng hợp lý – ví dụ như khi thử nghiệm bố trí bằng công cụ mô phỏng như cách trực quan hóa layout nhà xưởng bằng bản vẽ 3D– thì nhiều sai lầm có thể tránh được.

Bài viết này tôi sẽ chia sẻ cách đọc và xây dựng bản vẽ nhà xưởng theo góc nhìn thực tế của người làm thiết kế: từ cấu trúc bản vẽ, các lỗi thường gặp, đến những chi tiết ít được nói nhưng ảnh hưởng rất lớn đến chi phí vận hành lâu dài.

save pin

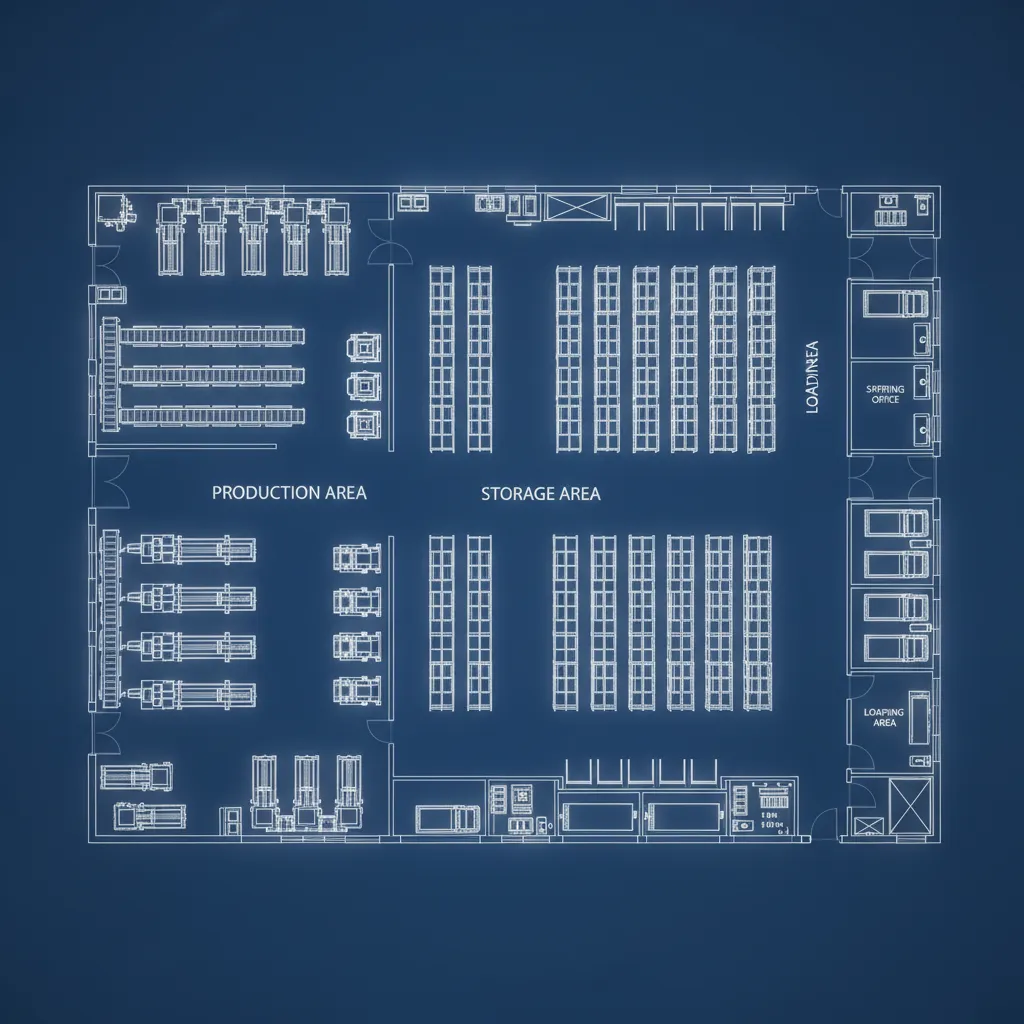

Bản vẽ thiết kế nhà xưởng công nghiệp gồm những phần nào?

Kết luận nhanh: Một bộ bản vẽ hoàn chỉnh luôn gồm bốn nhóm chính: mặt bằng tổng thể, kiến trúc, kết cấu và hệ thống kỹ thuật.

Nhiều người nghĩ bản vẽ nhà xưởng chỉ là một mặt bằng lớn với các cột và tường. Nhưng trong thực tế thi công, hồ sơ thiết kế thường gồm nhiều lớp thông tin.

1. Mặt bằng tổng thể khu đất
2. Mặt bằng nhà xưởng và lưới cột
3. Bản vẽ kết cấu thép hoặc bê tông
4. Hệ thống điện, nước, PCCC
5. Sơ đồ thông gió và chiếu sáng

Theo kinh nghiệm thực tế của tôi, phần quan trọng nhất thường bị xem nhẹ lại là luồng vận hành sản xuất. Nếu layout máy móc không được đưa vào từ giai đoạn thiết kế, nhà xưởng dễ rơi vào tình trạng phải đập sửa sau khi đi vào hoạt động.

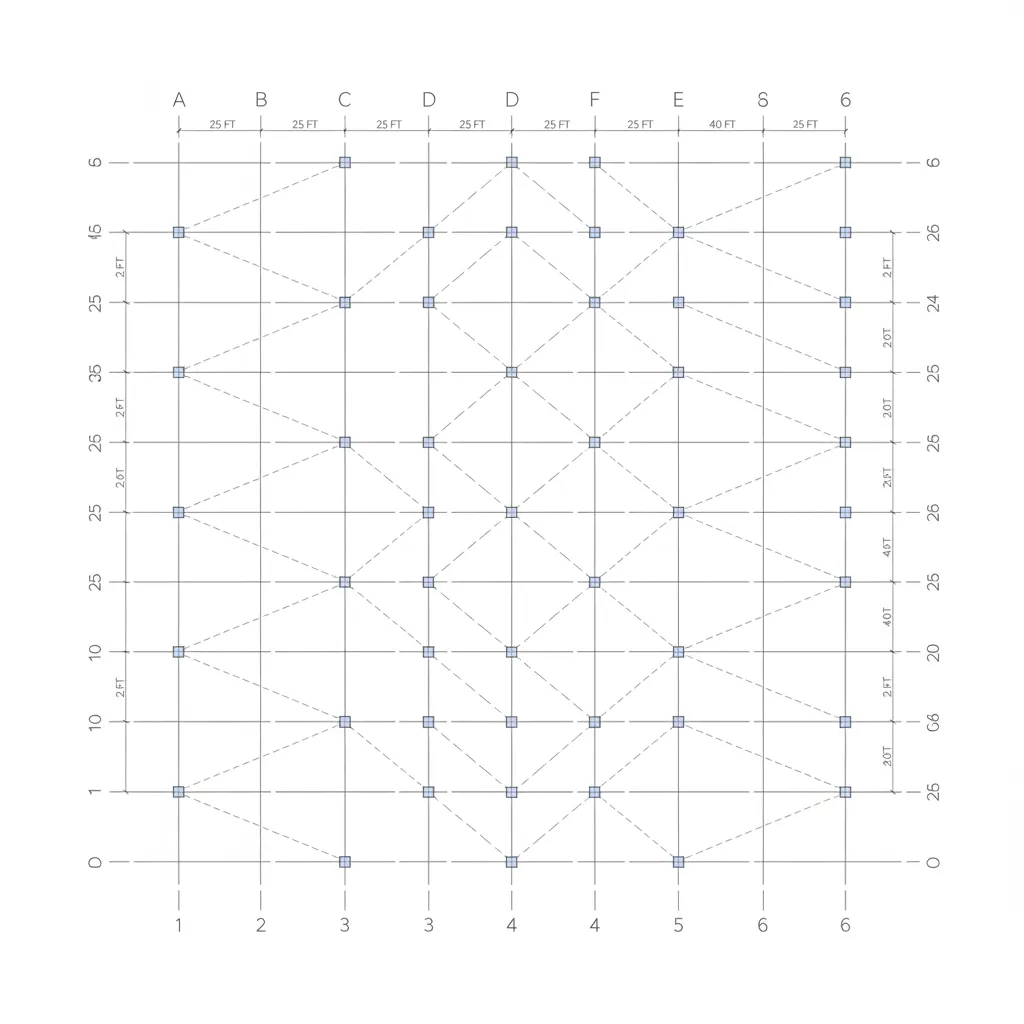

Tại sao bố trí lưới cột quyết định hiệu quả nhà xưởng?

Kết luận nhanh: Lưới cột sai kích thước có thể khiến dây chuyền sản xuất bị chia cắt hoặc giảm diện tích sử dụng.

Trong các dự án nhà xưởng tại Việt Nam, tôi thường thấy hai kiểu lưới cột phổ biến:

1. 20m x 6m – phù hợp kho và sản xuất nhẹ
2. 25m x 8m – phổ biến trong nhà xưởng thép tiền chế
3. 30m trở lên – dùng cho dây chuyền lớn hoặc logistic

Sai lầm thường gặp là chọn kích thước lưới cột theo nhà thầu thay vì theo máy móc sản xuất. Điều này khiến:

1. xe nâng khó quay đầu
2. dây chuyền bị chia nhỏ
3. không gian lưu kho bị giảm

Trong nhiều dự án gần đây, tôi thường thử nhiều phương án bố trí trước bằng cách tạo sơ đồ mặt bằng nhà xưởng trực tuyến trước khi xây dựng. Chỉ cần thay đổi vài mét trong lưới cột cũng có thể giúp tăng hiệu quả sử dụng diện tích đáng kể.

save pin

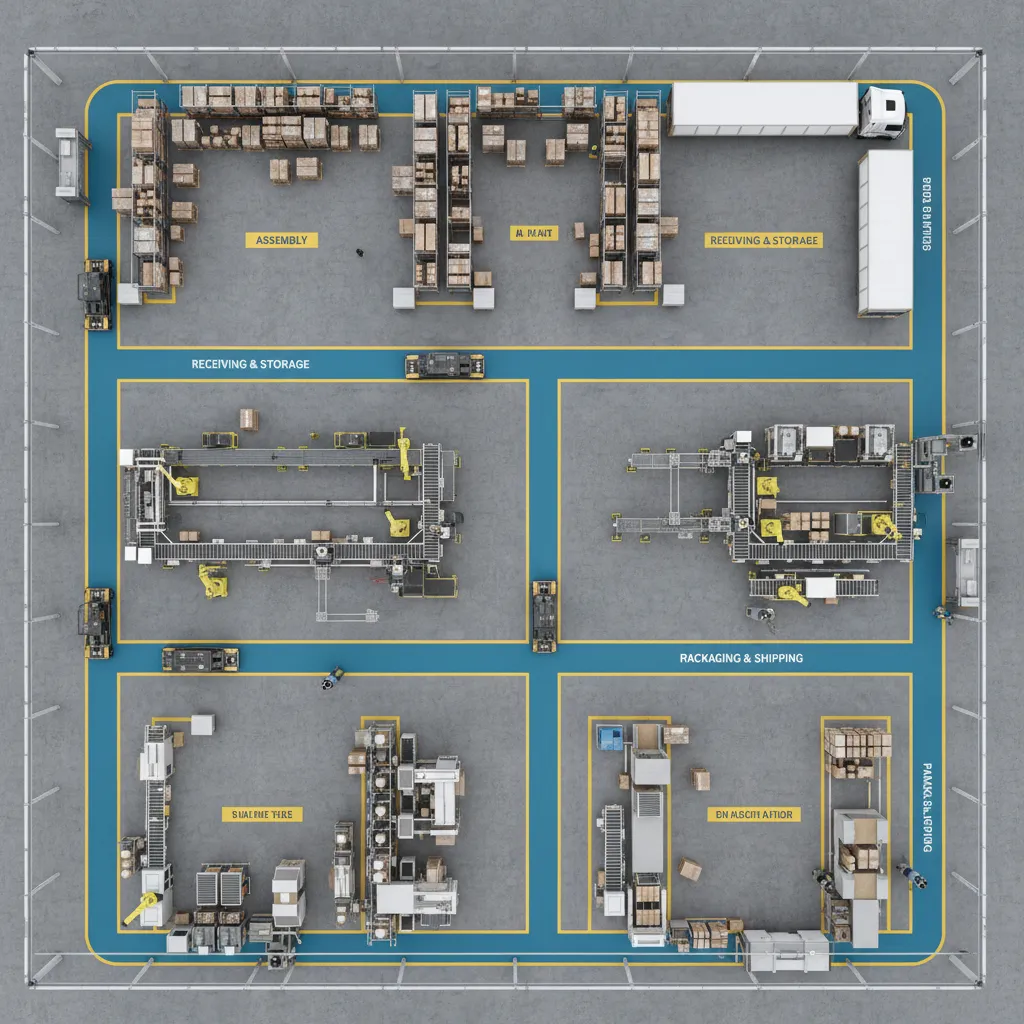

Làm thế nào để thiết kế luồng di chuyển trong nhà xưởng?

Kết luận nhanh: Luồng di chuyển nên theo nguyên tắc một chiều để giảm giao cắt giữa người, xe nâng và hàng hóa.

Trong thiết kế công nghiệp, luồng vận hành thường gồm ba loại:

1. Luồng nguyên vật liệu
2. Luồng sản phẩm hoàn thiện
3. Luồng di chuyển của nhân viên

Cách bố trí hiệu quả thường là:

1. Nhập hàng ở một đầu nhà xưởng
2. Sản xuất ở khu trung tâm
3. Xuất hàng ở đầu còn lại

Cách này giúp giảm:

1. thời gian vận chuyển nội bộ
2. va chạm xe nâng
3. tắc nghẽn khu vực kho

Theo quan sát của tôi, các nhà xưởng thiết kế tốt thường giảm 15–30% quãng đường vận chuyển nội bộ so với layout tự phát.

save pin

Những lỗi phổ biến trong bản vẽ nhà xưởng ít người nói tới

Kết luận nhanh: Phần lớn lỗi thiết kế không nằm ở kết cấu mà ở việc bỏ qua chi tiết vận hành hàng ngày.

Một vài lỗi tôi gặp rất thường xuyên:

1. Không dự phòng khu vực mở rộng dây chuyền
2. Thiếu cửa nhập hàng cho xe container
3. Thiết kế mái không đủ thông gió
4. Ánh sáng tự nhiên không đủ cho khu sản xuất

Một nhà xưởng tại Bình Dương tôi từng tư vấn phải lắp thêm hệ thống quạt công nghiệp vì bản vẽ ban đầu không tính đến hướng gió. Chi phí phát sinh sau đó cao hơn rất nhiều so với việc điều chỉnh thiết kế từ đầu.

Answer Box

Bản vẽ thiết kế nhà xưởng công nghiệp hiệu quả phải bắt đầu từ dây chuyền sản xuất và luồng vận hành. Lưới cột, chiều cao mái và bố trí kho phải được thiết kế đồng thời để tránh chi phí sửa đổi sau khi nhà xưởng đi vào hoạt động.

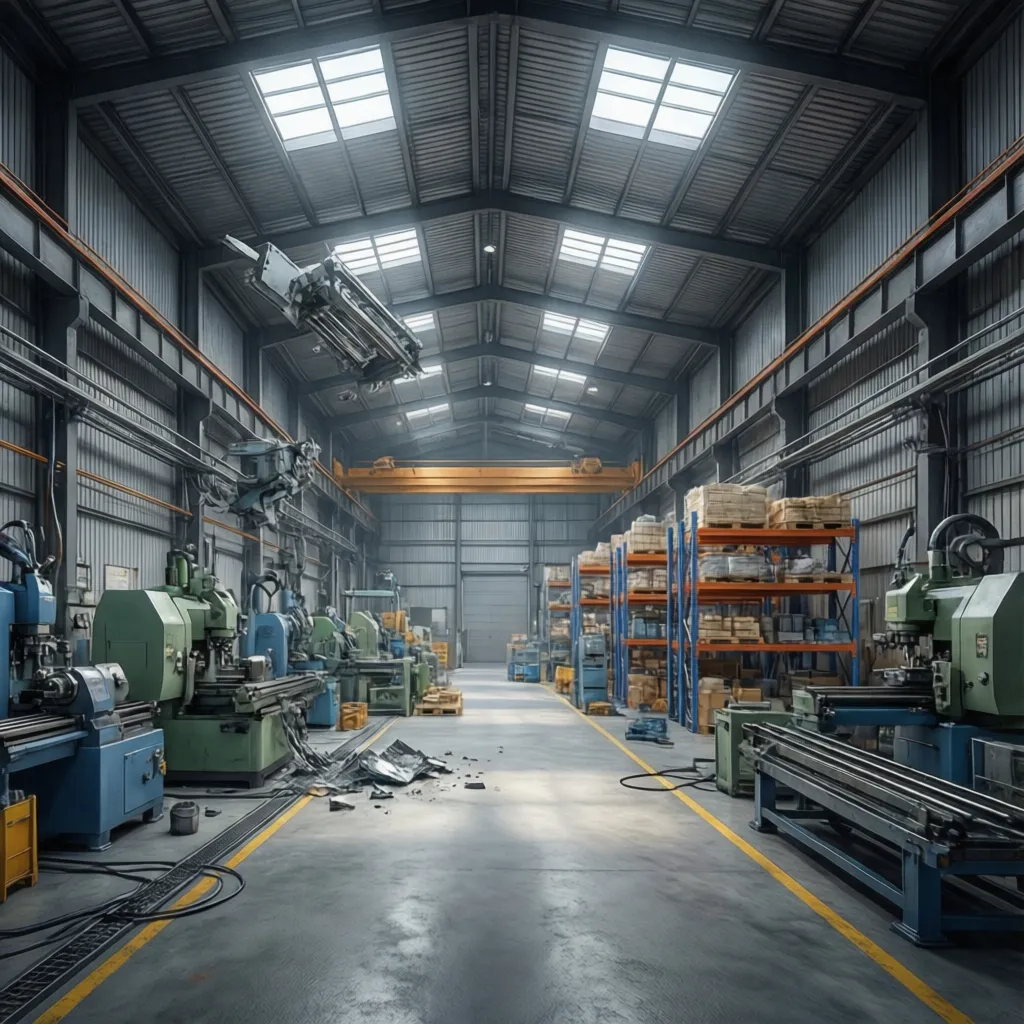

Có nên mô phỏng nhà xưởng bằng mô hình 3D trước khi xây?

Kết luận nhanh: Mô hình 3D giúp phát hiện lỗi layout và tối ưu không gian trước khi thi công.

Trong những năm gần đây, việc dựng mô hình 3D cho nhà xưởng trở nên phổ biến hơn. Không chỉ để trình bày dự án mà còn để kiểm tra vận hành.

Lợi ích rõ ràng nhất:

1. kiểm tra chiều cao máy móc
2. xem trước ánh sáng và thông gió
3. tối ưu vị trí kho và lối xe nâng

Nhiều chủ đầu tư hiện nay thường thử bố trí dây chuyền trước bằng cách mô phỏng layout không gian làm việc và sản xuấtđể kiểm tra luồng di chuyển trước khi chốt bản vẽ kỹ thuật.

save pin

Khi nào nên thuê đơn vị thiết kế nhà xưởng chuyên nghiệp?

Kết luận nhanh: Nếu nhà xưởng có dây chuyền sản xuất hoặc diện tích lớn hơn 1000m², nên thuê đơn vị thiết kế chuyên nghiệp.

Các trường hợp đặc biệt cần thiết kế bài bản:

1. nhà máy sản xuất công nghiệp
2. kho logistic lớn
3. xưởng có cầu trục
4. nhà xưởng nhiều tầng

Thiết kế chuyên nghiệp giúp:

1. tối ưu chi phí kết cấu
2. đảm bảo tiêu chuẩn PCCC
3. dễ xin giấy phép xây dựng

Trong nhiều dự án, chi phí thiết kế chỉ chiếm khoảng 2–5% tổng đầu tư nhưng có thể tránh hàng tỷ đồng chi phí sửa đổi sau này.

Final Summary

1. Bản vẽ nhà xưởng nên bắt đầu từ dây chuyền sản xuất.
2. Lưới cột ảnh hưởng trực tiếp đến khả năng bố trí máy móc.
3. Luồng di chuyển một chiều giúp tối ưu vận hành.
4. Mô hình 3D giúp phát hiện lỗi thiết kế sớm.
5. Thiết kế chuyên nghiệp giảm rủi ro và chi phí lâu dài.

FAQ

Bản vẽ thiết kế nhà xưởng công nghiệp gồm bao nhiêu loại?

Thường gồm bản vẽ kiến trúc, kết cấu, điện nước, PCCC và mặt bằng tổng thể.

Chi phí thiết kế nhà xưởng khoảng bao nhiêu?

Thông thường từ 2–5% tổng chi phí xây dựng tùy quy mô và độ phức tạp.

Có thể tự vẽ bản vẽ nhà xưởng công nghiệp không?

Có thể với dự án nhỏ, nhưng nhà xưởng sản xuất nên có đơn vị thiết kế chuyên nghiệp.

Chiều cao nhà xưởng nên bao nhiêu?

Phổ biến từ 8–12m tùy loại máy móc và hệ thống thông gió.

Lưới cột nhà xưởng phổ biến là gì?

20m–30m khẩu độ với bước cột 6–8m là cấu hình phổ biến.

Bản vẽ thiết kế nhà xưởng công nghiệp cần lưu ý gì nhất?

Cần tính trước luồng sản xuất, xe nâng và khu lưu kho ngay từ giai đoạn thiết kế.

Nhà xưởng có cần mô hình 3D không?

Không bắt buộc nhưng rất hữu ích để kiểm tra layout và ánh sáng.

Bản vẽ thiết kế nhà xưởng công nghiệp có cần PCCC không?

Có. Đây là phần bắt buộc trong hồ sơ để được phê duyệt xây dựng.
