Bản vẽ thiết kế nhà xưởng khung Zamil: Cấu trúc, tiêu chuẩn và kinh nghiệm thực tế: Hiểu rõ cấu tạo, layout và các lỗi thường gặp khi triển khai bản vẽ nhà xưởng khung Zamil trước khi thi công

Direct Answer

Bản vẽ thiết kế nhà xưởng khung Zamil là bộ hồ sơ kỹ thuật thể hiện toàn bộ cấu trúc nhà xưởng thép tiền chế, bao gồm mặt bằng, khung kết cấu, móng, mái và hệ thống kỹ thuật. Một bản vẽ đầy đủ giúp kiểm soát chi phí, tối ưu diện tích sản xuất và đảm bảo thi công đúng tiêu chuẩn kết cấu thép.

Trong thực tế, bản vẽ này thường gồm bản vẽ kiến trúc, bản vẽ kết cấu khung thép Zamil, và bản vẽ bố trí công năng bên trong nhà xưởng.

Quick Takeaways

1. Bản vẽ nhà xưởng khung Zamil quyết định 70% hiệu quả thi công và chi phí xây dựng.
2. Cần tối ưu nhịp khung và chiều cao để giảm lượng thép.
3. Thiết kế layout sản xuất quan trọng không kém kết cấu.
4. Nhiều dự án phát sinh chi phí vì bỏ qua bản vẽ bố trí thiết bị.
5. Nhà xưởng hiện đại thường dùng mô hình 3D để kiểm tra không gian trước khi xây.

Introduction

Trong hơn 10 năm làm việc với các dự án nhà xưởng và không gian sản xuất, tôi nhận ra một điều: nhiều chủ đầu tư chỉ quan tâm đến diện tích và chi phí xây dựng, nhưng lại xem nhẹ bản vẽ thiết kế nhà xưởng khung Zamil. Điều này thường dẫn đến các vấn đề rất tốn kém sau khi nhà xưởng đã hoàn thành.

Ví dụ, một nhà xưởng 2000m² tôi từng tư vấn tại Bình Dương phải cải tạo lại hệ thống cửa xuất hàng chỉ sau 6 tháng hoạt động vì layout ban đầu không tính đến luồng xe nâng. Nếu ngay từ đầu họ thử mô phỏng không gian sản xuất bằng mô hình 3D, những vấn đề này đã được phát hiện sớm. Bạn có thể tham khảo cách nhiều doanh nghiệp đang mô phỏng không gian sản xuất và bố trí nội thất công nghiệp trước khi xây dựngđể tránh sai lầm tương tự.

Trong bài viết này, tôi sẽ chia sẻ cách đọc và xây dựng bản vẽ nhà xưởng khung Zamil đúng chuẩn, những thành phần bắt buộc phải có, và một vài sai lầm rất phổ biến mà nhiều bản vẽ trên thị trường đang mắc phải.

save pin

Bản vẽ thiết kế nhà xưởng khung Zamil gồm những phần nào?

Key Insight: Một bộ bản vẽ nhà xưởng khung Zamil đầy đủ luôn bao gồm ba nhóm chính: kiến trúc, kết cấu thép và bố trí công năng sản xuất.

Trong thực tế dự án, nhiều bản vẽ chỉ tập trung vào kết cấu khung thép mà bỏ qua cách sử dụng không gian. Điều này khiến nhà xưởng xây xong nhưng vận hành kém hiệu quả.

Một bộ hồ sơ tiêu chuẩn thường gồm:

1. Mặt bằng tổng thể khu đất
2. Mặt bằng bố trí nhà xưởng
3. Bản vẽ móng và bu lông neo
4. Khung thép chính (cột, kèo Zamil)
5. Kết cấu mái và xà gồ
6. Bản vẽ tường và hệ bao che
7. Bản vẽ hệ thống thoát nước mái
8. Bố trí dây chuyền sản xuất

Theo kinh nghiệm triển khai dự án, phần bố trí công năng thường bị xem nhẹ nhưng lại ảnh hưởng trực tiếp đến hiệu suất vận hành của nhà xưởng.

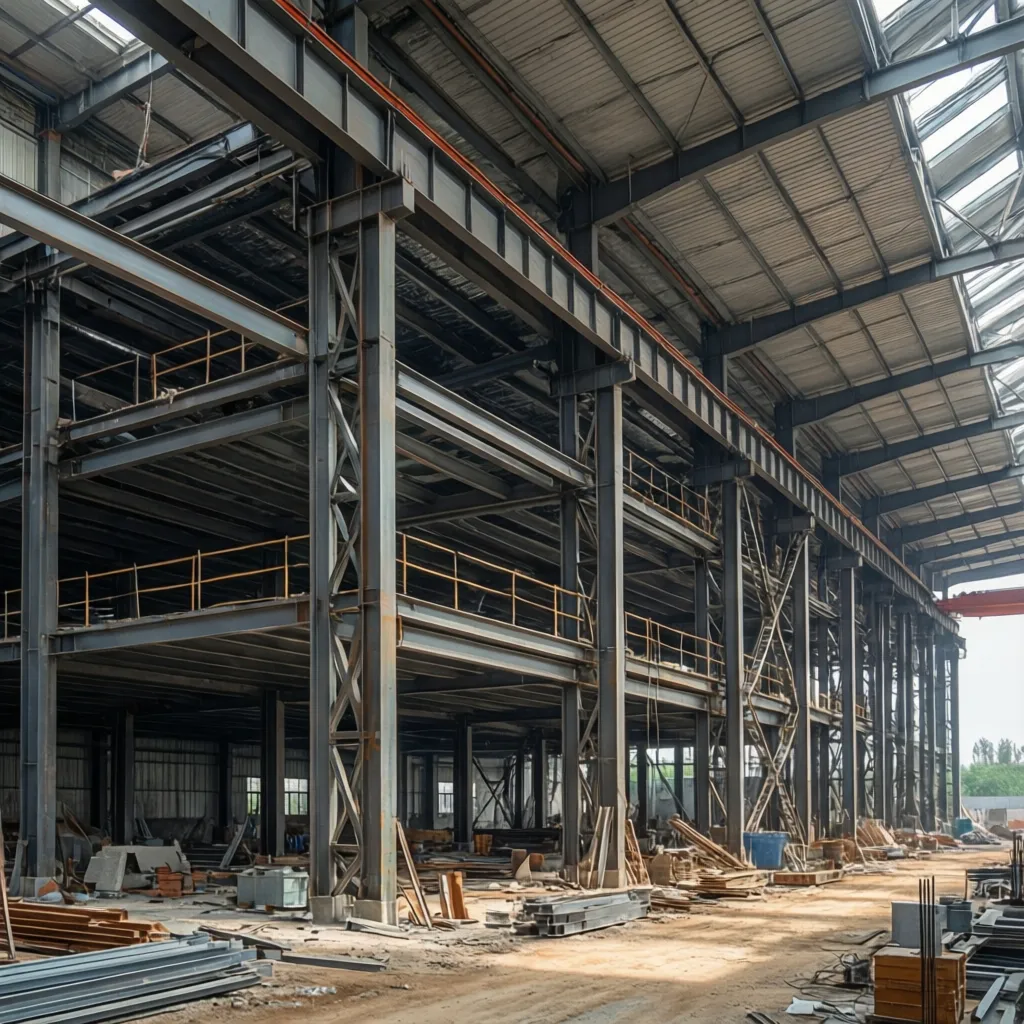

Tại sao khung Zamil được dùng nhiều trong thiết kế nhà xưởng?

Key Insight: Khung Zamil phổ biến vì giúp giảm thời gian thi công và tối ưu chi phí kết cấu so với bê tông truyền thống.

Zamil là hệ kết cấu thép tiền chế được sản xuất theo module. Các cấu kiện được gia công sẵn tại nhà máy và lắp ráp tại công trường.

Lợi ích chính:

1. Thời gian thi công nhanh hơn 30–50%
2. Khẩu độ lớn, ít cột giữa
3. Dễ mở rộng nhà xưởng sau này
4. Trọng lượng kết cấu nhẹ

Theo xu hướng xây dựng công nghiệp tại Việt Nam, hơn 60% nhà xưởng mới trong khu công nghiệp hiện nay sử dụng kết cấu thép tiền chế.

save pin

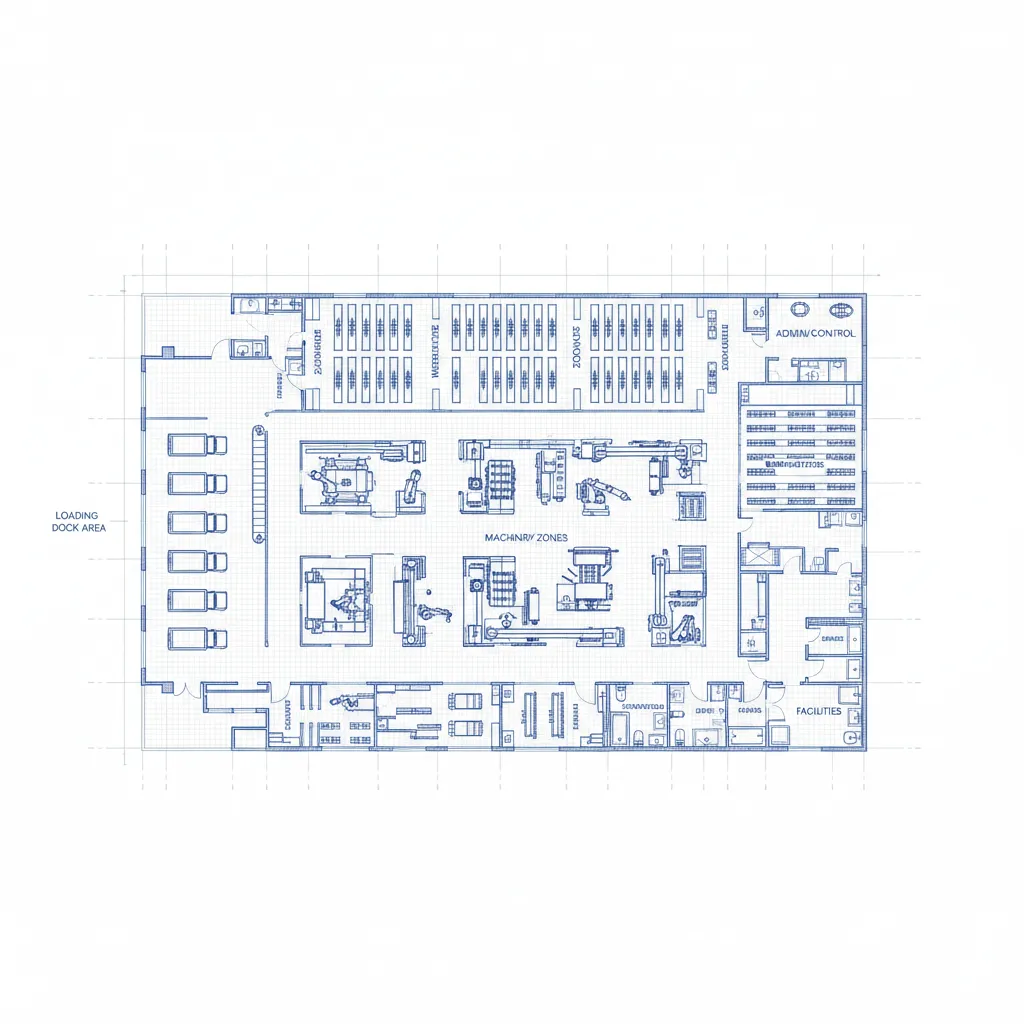

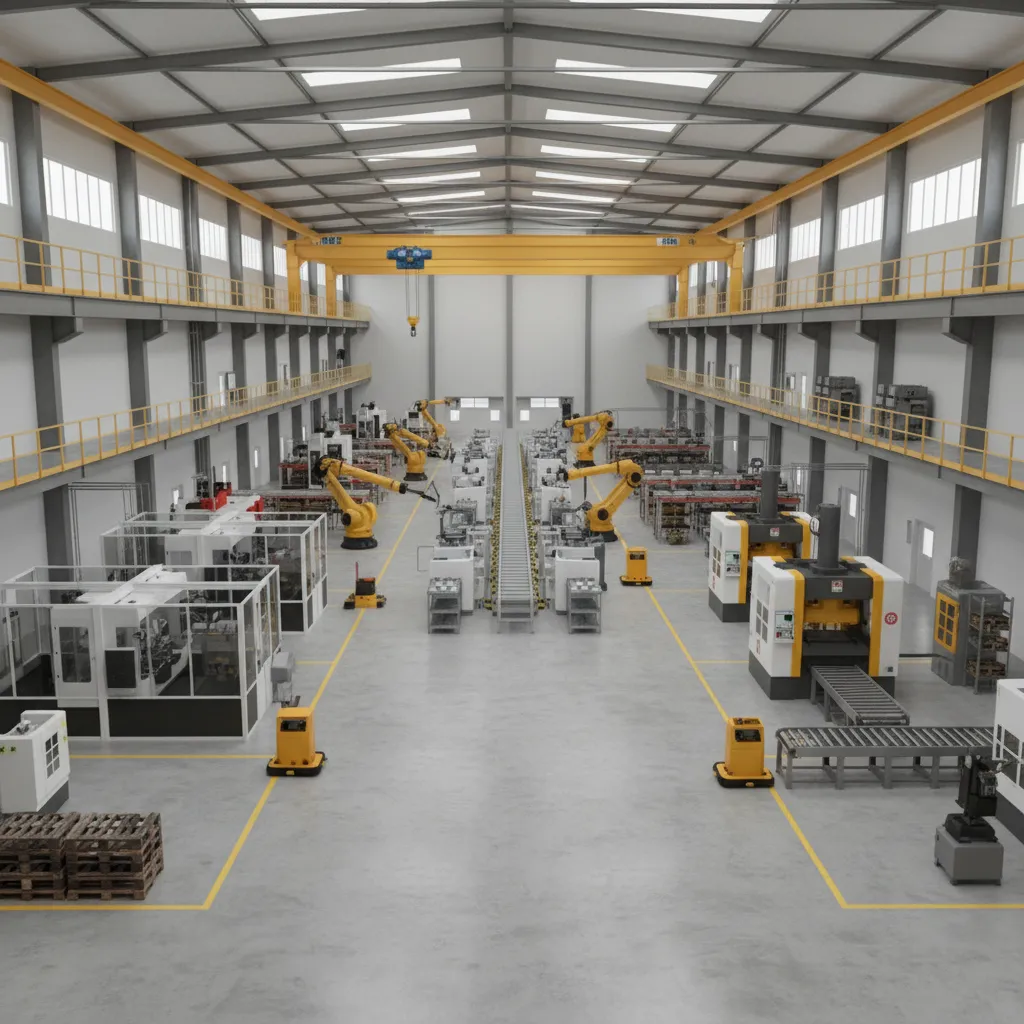

Làm thế nào để tối ưu layout trong bản vẽ nhà xưởng?

Key Insight: Layout sản xuất phải được thiết kế song song với kết cấu khung ngay từ đầu, không phải sau khi nhà xưởng đã xây xong.

Một trong những sai lầm phổ biến là thiết kế khung nhà xưởng trước, sau đó mới bố trí máy móc. Điều này khiến nhiều thiết bị bị kẹt vào cột hoặc luồng vận chuyển bị chồng chéo.

Cách tôi thường áp dụng khi thiết kế layout:

1. Xác định luồng nguyên liệu và thành phẩm
2. Bố trí khu vực máy móc chính
3. Thiết kế lối di chuyển xe nâng
4. Tính toán vị trí cửa xuất hàng
5. Kiểm tra chiều cao máy và mái

Nhiều đội thiết kế hiện nay dùng mô hình 3D để kiểm tra trước khi xây dựng. Bạn có thể xem ví dụ cách các kỹ sư đang lập sơ đồ mặt bằng 3D để kiểm tra không gian nhà xưởngnhằm phát hiện xung đột layout sớm hơn.

save pin

Những lỗi thường gặp trong bản vẽ nhà xưởng khung Zamil

Key Insight: Phần lớn chi phí phát sinh trong dự án nhà xưởng đến từ lỗi thiết kế ban đầu, không phải thi công.

Đây là những lỗi tôi gặp rất nhiều khi kiểm tra bản vẽ:

1. Không tính tải trọng thiết bị treo
2. Khoảng cách cột không phù hợp dây chuyền
3. Thiếu cửa thông gió tự nhiên
4. Chiều cao mái không đủ cho cầu trục
5. Bố trí cửa xuất hàng không hợp lý

Một lỗi ít người để ý là hệ thống thông gió. Nhiều nhà xưởng nóng hơn 5–7°C so với thiết kế chỉ vì thiếu cửa mái hoặc lam gió.

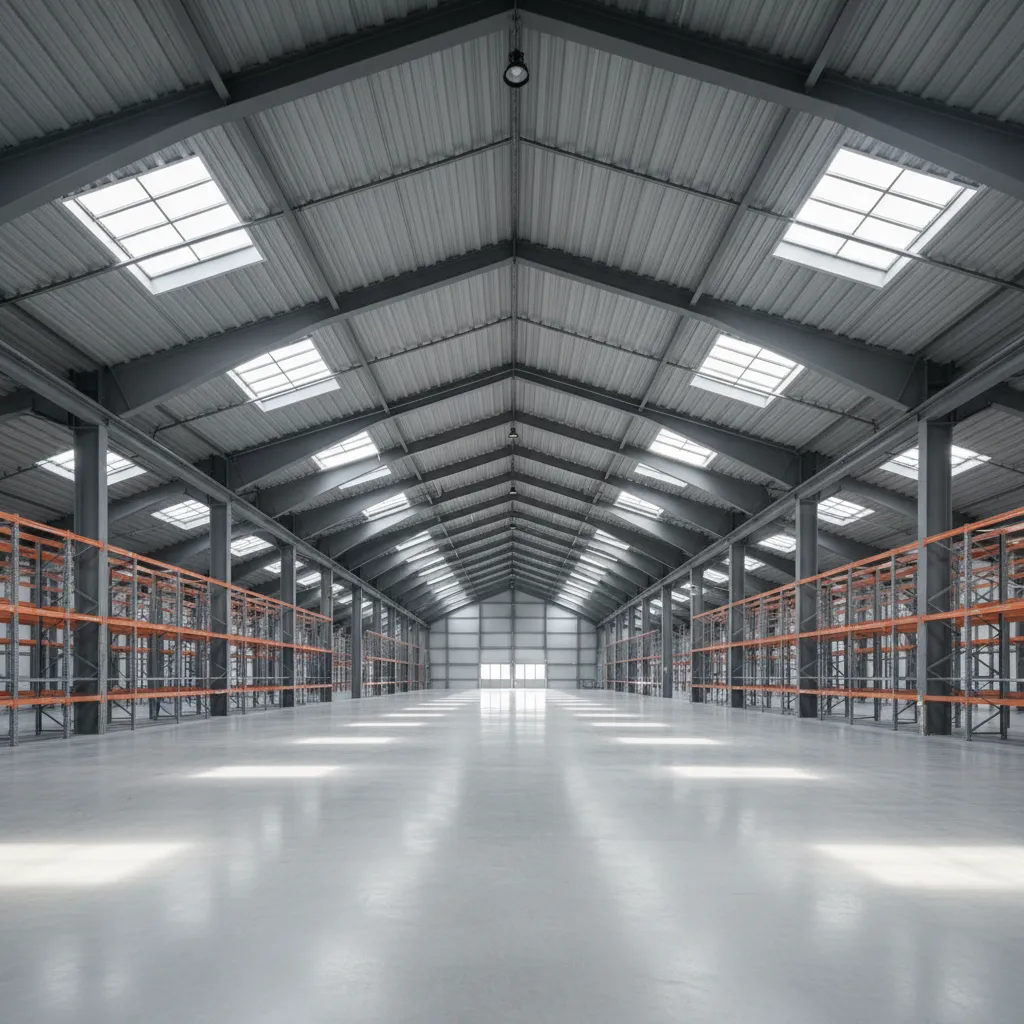

Có nên thiết kế nhà xưởng bằng mô hình 3D trước khi thi công?

Key Insight: Mô hình 3D giúp phát hiện lỗi thiết kế sớm và giảm đáng kể rủi ro thay đổi sau khi xây dựng.

Trong các dự án gần đây tôi tham gia, việc dựng mô hình 3D gần như trở thành bước tiêu chuẩn trước khi thi công.

Lợi ích khi mô phỏng 3D:

1. Kiểm tra chiều cao và không gian máy móc
2. Mô phỏng ánh sáng và thông gió
3. Dễ trao đổi với chủ đầu tư
4. Giảm sai sót thi công

Nhiều đội thiết kế hiện đang tạo bản dựng không gian 3D trước khi triển khai thi côngđể kiểm tra toàn bộ layout nhà xưởng.

save pin

Answer Box

Bản vẽ thiết kế nhà xưởng khung Zamil không chỉ là bản vẽ kết cấu thép mà còn phải bao gồm bố trí công năng sản xuất. Việc kết hợp layout vận hành, mô hình 3D và tính toán kết cấu ngay từ đầu giúp giảm chi phí sửa đổi sau khi xây dựng.

Khi nào nên thuê đơn vị thiết kế chuyên nhà xưởng?

Key Insight: Nếu nhà xưởng có dây chuyền sản xuất phức tạp hoặc diện tích trên 1000m², nên thuê đơn vị chuyên thiết kế công nghiệp.

Nhà xưởng không giống nhà ở. Nó liên quan đến tải trọng máy móc, luồng vận hành, phòng cháy và logistics.

Những trường hợp nên thuê đơn vị chuyên nghiệp:

1. Nhà xưởng có cầu trục
2. Dây chuyền sản xuất lớn
3. Khu công nghiệp yêu cầu hồ sơ kỹ thuật chi tiết
4. Dự án cần tối ưu chi phí kết cấu

Final Summary

1. Bản vẽ nhà xưởng khung Zamil quyết định hiệu quả vận hành lâu dài.
2. Layout sản xuất phải thiết kế song song với kết cấu.
3. Mô hình 3D giúp phát hiện lỗi trước khi thi công.
4. Sai lầm phổ biến nhất là bỏ qua luồng vận chuyển.
5. Dự án lớn nên có đội thiết kế chuyên nhà xưởng.

FAQ

Bản vẽ thiết kế nhà xưởng khung Zamil gồm bao nhiêu bản vẽ?

Thông thường gồm bản vẽ kiến trúc, bản vẽ kết cấu thép, bản vẽ móng và bản vẽ bố trí công năng.

Thiết kế nhà xưởng khung Zamil mất bao lâu?

Tùy quy mô. Nhà xưởng nhỏ thường mất 1–2 tuần. Dự án lớn có thể cần 3–4 tuần.

Chi phí thiết kế nhà xưởng khung Zamil khoảng bao nhiêu?

Chi phí phụ thuộc diện tích và mức độ chi tiết của bản vẽ. Nhà xưởng lớn thường tính theo m².

Nhà xưởng khung Zamil có mở rộng được không?

Có. Đây là ưu điểm lớn của kết cấu thép tiền chế, có thể nối thêm nhịp khung.

Chiều cao nhà xưởng nên thiết kế bao nhiêu?

Phổ biến từ 7–12m, tùy loại máy móc và có sử dụng cầu trục hay không.

Bản vẽ thiết kế nhà xưởng khung Zamil có cần mô hình 3D không?

Không bắt buộc nhưng rất hữu ích để kiểm tra layout và không gian vận hành.

Khoảng cách cột trong nhà xưởng Zamil là bao nhiêu?

Thường từ 6m–9m tùy khẩu độ và tải trọng mái.

Có thể tự thiết kế bản vẽ nhà xưởng khung Zamil không?

Không nên nếu dự án lớn. Kết cấu thép cần tính toán tải trọng và tiêu chuẩn kỹ thuật.
