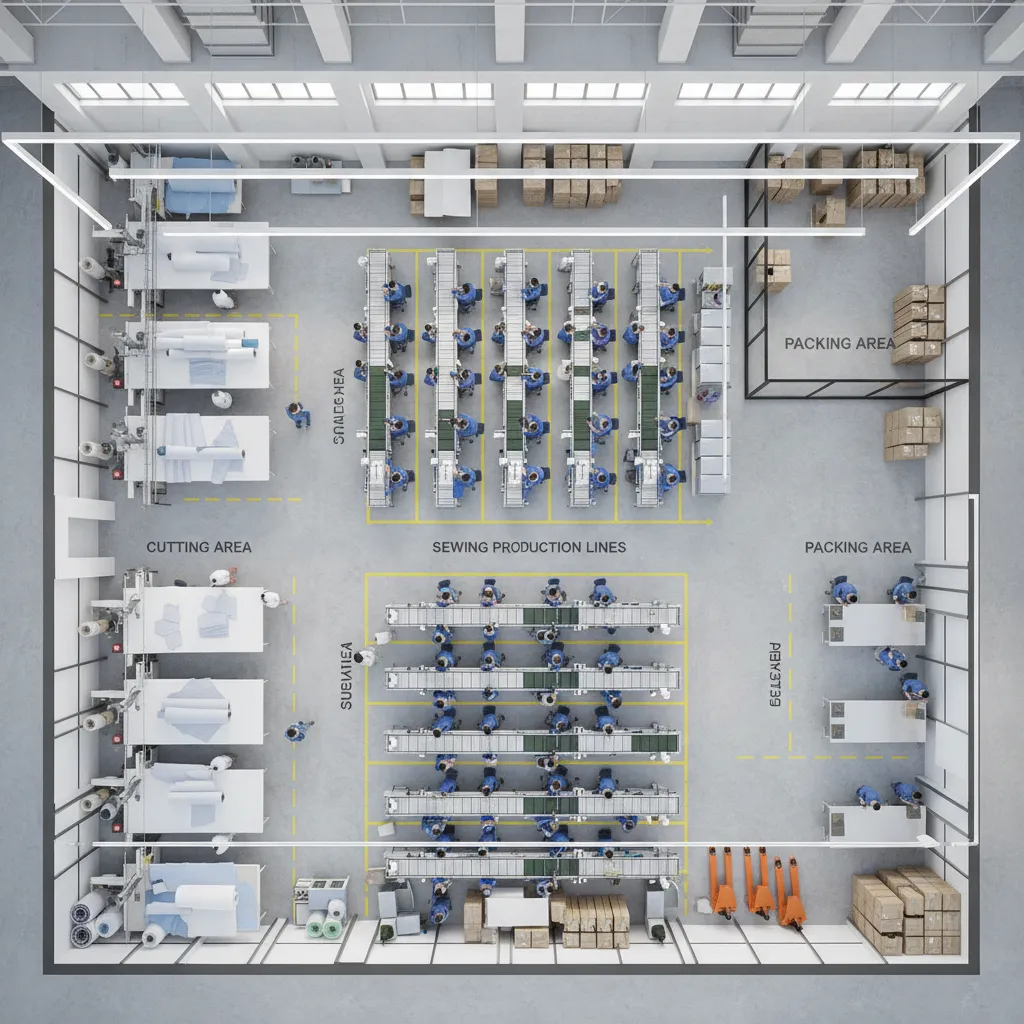

Bản vẽ thiết kế nhà xưởng may: bố trí chuẩn cho sản xuất hiệu quả: Kinh nghiệm thực tế khi thiết kế layout xưởng may giúp tối ưu chuyền, giảm lãng phí và tăng năng suất

Direct Answer

Bản vẽ thiết kế nhà xưởng may là sơ đồ bố trí toàn bộ không gian sản xuất: khu cắt vải, chuyền may, khu hoàn thiện, kho và lối di chuyển. Một bản vẽ tốt phải đảm bảo dòng chảy sản xuất liên tục, hạn chế giao cắt và tối ưu khoảng cách giữa các công đoạn.

Trong thực tế, hiệu quả của xưởng may phụ thuộc rất lớn vào layout. Chỉ cần bố trí sai luồng di chuyển vài mét, năng suất toàn chuyền có thể giảm đáng kể.

Quick Takeaways

1. Layout xưởng may nên đi theo một chiều từ nhập vải đến đóng gói.
2. Khu cắt vải cần diện tích lớn hơn nhiều người dự tính.
3. Kho nguyên liệu đặt gần khu cắt giúp giảm vận chuyển.
4. Lối đi tối thiểu 1.2–1.5m để xe đẩy hoạt động.
5. Ánh sáng và thông gió ảnh hưởng trực tiếp đến năng suất chuyền may.

Introduction

Tôi đã tham gia thiết kế nhiều dự án sản xuất may mặc quy mô từ vài trăm đến vài nghìn mét vuông. Điều thú vị là phần lớn chủ xưởng ban đầu chỉ nghĩ đến diện tích và số lượng máy, nhưng lại ít quan tâm đến bản vẽ thiết kế nhà xưởng may chi tiết.

Trong ngành may, layout gần như quyết định hiệu quả sản xuất. Một xưởng 1000m² có layout tốt đôi khi hoạt động hiệu quả hơn xưởng 1500m² bố trí lộn xộn.

Khi làm việc với chủ xưởng mới, tôi thường bắt đầu bằng việc phác thảo luồng di chuyển trên mặt bằng. Nếu bạn muốn hình dung cách bố trí không gian sản xuất trước khi xây dựng, có thể tham khảo ví dụ trực quan tại đây: xem cách dựng sơ đồ mặt bằng sản xuất trực quan.

Trong bài viết này tôi sẽ chia sẻ những nguyên tắc quan trọng khi lập bản vẽ xưởng may, những lỗi bố trí rất phổ biến và cách tối ưu không gian để chuyền may hoạt động mượt hơn.

save pin

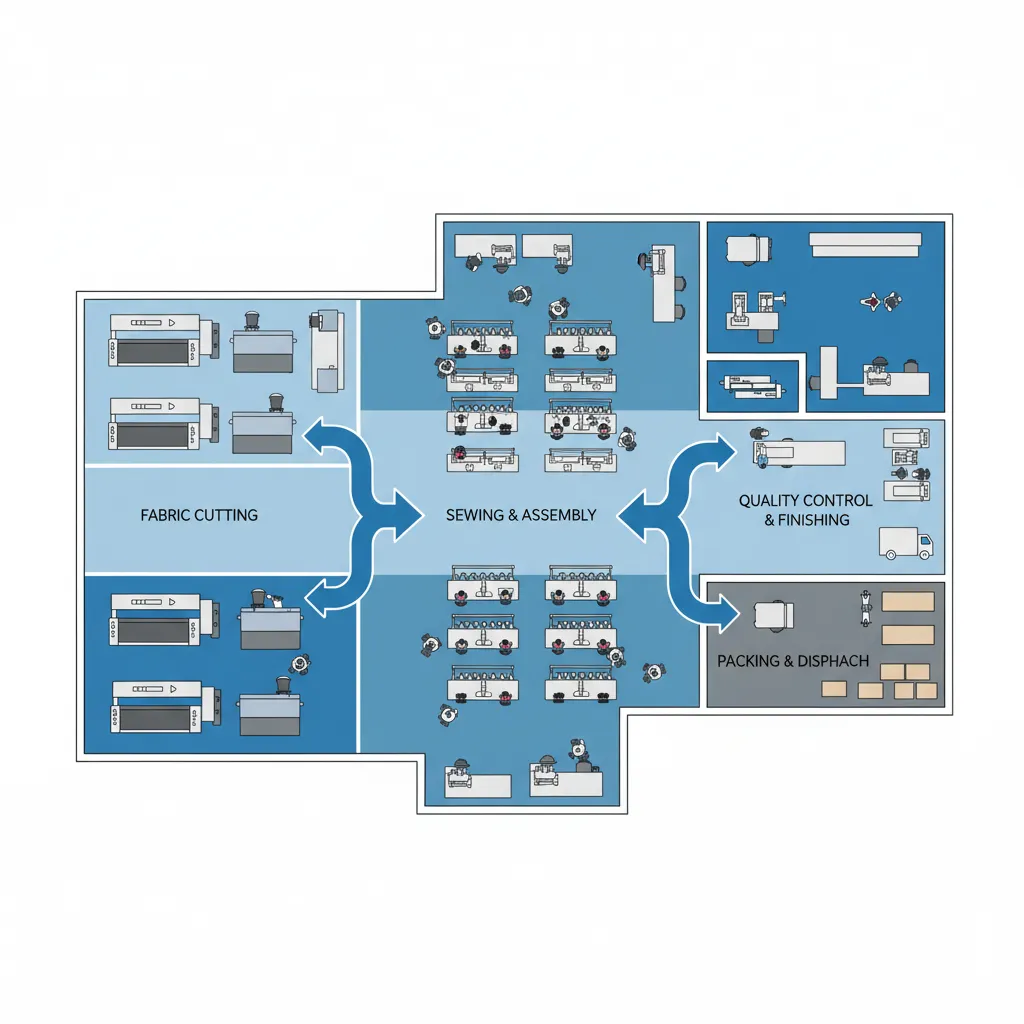

Bản vẽ thiết kế nhà xưởng may gồm những khu vực nào?

Insight: Một bản vẽ xưởng may hiệu quả luôn chia thành các khu chức năng rõ ràng theo đúng quy trình sản xuất.

Trong thực tế, xưởng may thường vận hành theo chuỗi công đoạn. Vì vậy bản vẽ cần phản ánh đúng luồng sản xuất từ nguyên liệu đến thành phẩm.

Các khu vực cơ bản gồm:

1. Khu tiếp nhận và kiểm vải
2. Khu cắt vải
3. Khu chuyền may
4. Khu là và hoàn thiện
5. Khu đóng gói
6. Kho nguyên liệu
7. Kho thành phẩm

Điều nhiều người bỏ sót là không gian trung chuyển giữa các khu vực. Nếu không tính trước, xe đẩy và công nhân sẽ di chuyển chồng chéo.

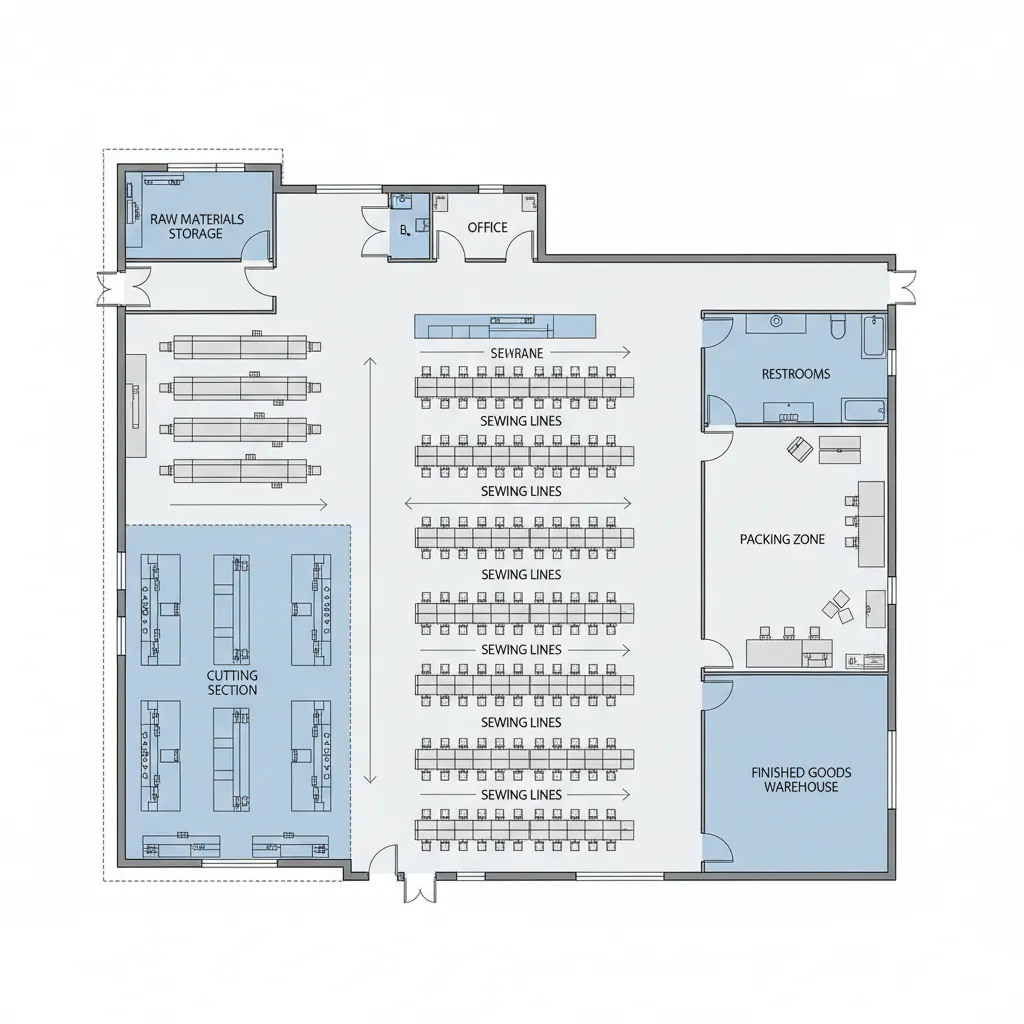

Tại sao bố trí chuyền may quyết định hiệu quả sản xuất?

Insight: Khoảng cách giữa các công đoạn may càng ngắn và logic, năng suất chuyền càng cao.

Trong các dự án tôi từng làm, sai lầm phổ biến nhất là đặt chuyền may theo hình khối cho đẹp, thay vì theo dòng công việc.

Các kiểu bố trí chuyền may thường gặp:

1. Bố trí thẳng (line layout)
2. Bố trí chữ U
3. Bố trí module nhỏ

Với xưởng vừa và lớn, layout chữ U thường hiệu quả vì:

1. Giảm khoảng cách chuyển bán thành phẩm
2. Quản lý chuyền dễ hơn
3. Tiết kiệm diện tích

save pin

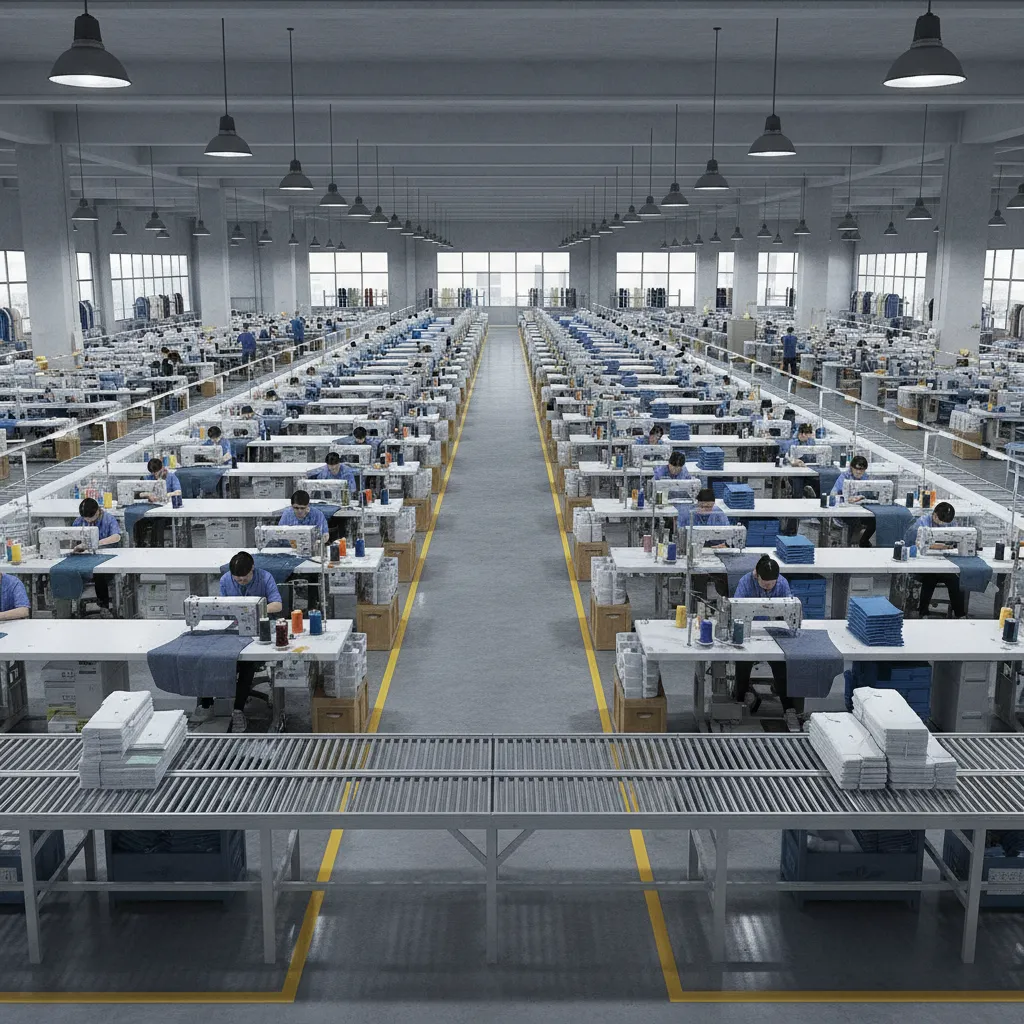

Làm thế nào để tối ưu diện tích trong bản vẽ thiết kế nhà xưởng may?

Insight: Tối ưu diện tích không phải nhồi thêm máy mà là tổ chức lại luồng di chuyển.

Những điều tôi thường áp dụng khi thiết kế:

1. Lối đi chính: 1.5–2m
2. Lối đi phụ: 1.2m
3. Khoảng cách giữa 2 chuyền: 1.2–1.5m

Ngoài ra nên tính trước vị trí xe đẩy và khu tập kết bán thành phẩm. Nếu bỏ qua chi tiết nhỏ này, xưởng dễ bị tắc luồng di chuyển.

Nếu bạn đang thử bố trí layout ban đầu cho xưởng, có thể tham khảo cách tự tạo sơ đồ mặt bằng xưởng sản xuất nhanhđể thử nhiều phương án trước khi thi công.

save pin

Những lỗi phổ biến khi thiết kế layout xưởng may

Insight: Phần lớn xưởng may kém hiệu quả không phải vì thiếu diện tích mà vì bố trí sai.

Các lỗi tôi thường thấy:

1. Kho nguyên liệu đặt quá xa khu cắt
2. Lối đi quá hẹp cho xe đẩy
3. Chuyền may bị cắt ngang bởi lối di chuyển
4. Khu hoàn thiện đặt ngược luồng sản xuất

Một lỗi ít ai nói đến là đặt văn phòng quản lý ngay giữa khu sản xuất. Điều này làm đứt luồng di chuyển và tạo điểm nghẽn.

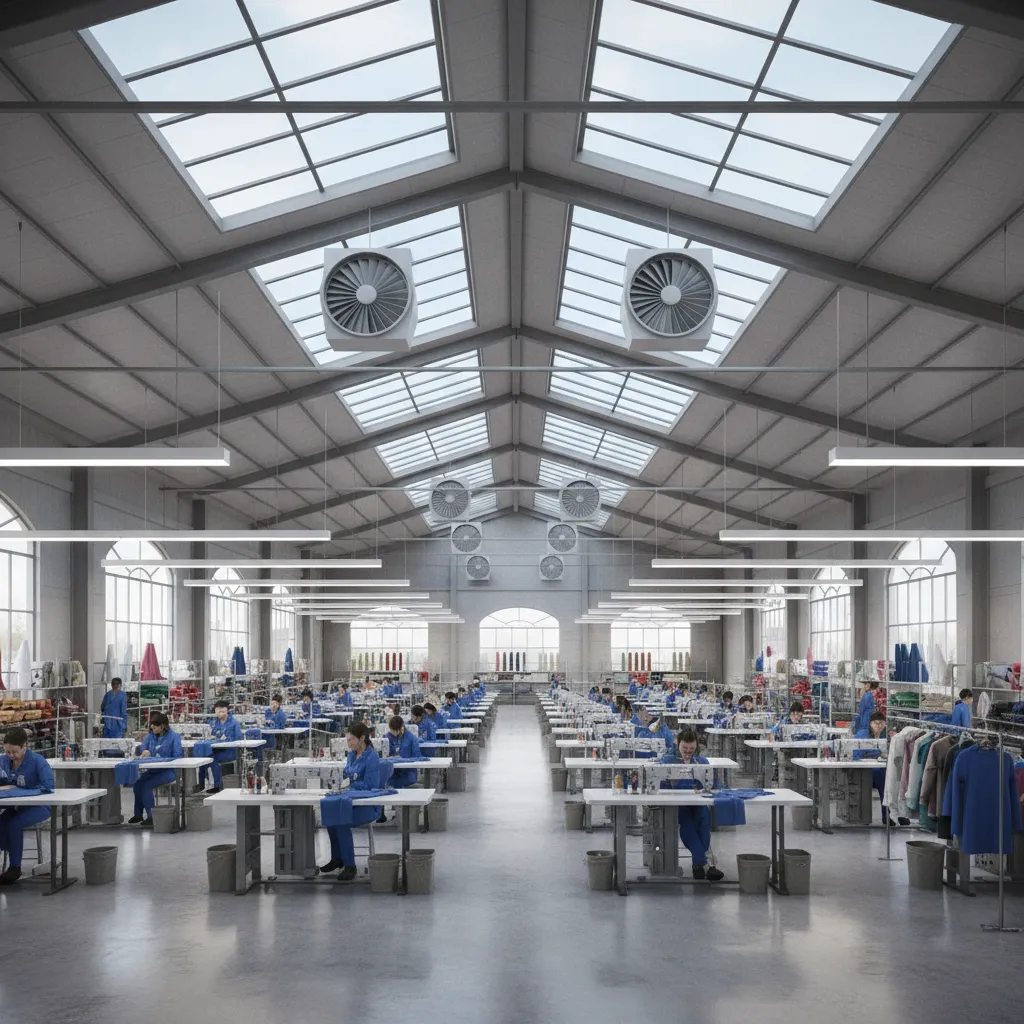

Ánh sáng và thông gió ảnh hưởng gì đến thiết kế xưởng?

Insight: Ánh sáng và thông gió tốt có thể cải thiện năng suất làm việc của công nhân may.

Xưởng may thường có mật độ máy cao, vì vậy nhiệt và tiếng ồn tích tụ nhanh.

Nguyên tắc tôi thường áp dụng:

1. Cửa sổ cao để lấy ánh sáng tự nhiên
2. Quạt hút công nghiệp dọc theo mái
3. Đèn LED trắng 4000–5000K

Các nghiên cứu trong ngành sản xuất cho thấy môi trường làm việc thoáng và đủ sáng giúp giảm lỗi may và tăng độ tập trung.

save pin

Answer Box

Bản vẽ thiết kế nhà xưởng may tốt phải đảm bảo ba yếu tố: luồng sản xuất một chiều, khoảng cách hợp lý giữa các khu vực và không gian di chuyển đủ rộng.

Nhiều xưởng giảm 10–20% thời gian vận chuyển nội bộ chỉ nhờ điều chỉnh lại layout.

Khi nào nên thiết kế lại layout xưởng may?

Insight: Nếu xưởng thường xuyên tắc luồng hoặc phải di chuyển bán thành phẩm vòng xa, đã đến lúc cần thiết kế lại.

Các dấu hiệu cần cải tạo layout:

1. Xe đẩy thường xuyên phải quay đầu
2. Khu cắt quá tải diện tích
3. Kho thành phẩm bị chồng chất
4. Công nhân di chuyển nhiều hơn thao tác

Nếu muốn hình dung toàn bộ không gian trước khi cải tạo, nhiều xưởng hiện nay thường mô phỏng không gian sản xuất bằng hình ảnh 3D trước khi thay đổi layout để tránh sai sót.

Final Summary

1. Bản vẽ xưởng may cần bám sát luồng sản xuất.
2. Bố trí chuyền may ảnh hưởng trực tiếp đến năng suất.
3. Lối đi và không gian trung chuyển rất quan trọng.
4. Ánh sáng và thông gió cải thiện môi trường làm việc.
5. Layout tốt giúp giảm đáng kể thời gian vận chuyển nội bộ.

FAQ

Bản vẽ thiết kế nhà xưởng may cần diện tích bao nhiêu?

Tuỳ quy mô chuyền may. Thông thường một chuyền 25–30 máy cần khoảng 120–150m² bao gồm lối đi và khu trung chuyển.

Có cần thuê đơn vị thiết kế xưởng may không?

Nếu xưởng trên 500m² thì nên thuê chuyên gia để tối ưu layout và tránh sai lầm tốn chi phí sửa lại.

Bản vẽ thiết kế nhà xưởng may có cần 3D không?

Không bắt buộc nhưng mô hình 3D giúp hình dung không gian, ánh sáng và luồng di chuyển rõ hơn.

Lối đi trong xưởng may nên rộng bao nhiêu?

Lối đi chính nên 1.5–2m để xe đẩy vận chuyển vải và thành phẩm thuận tiện.

Khu cắt vải nên đặt ở đâu?

Nên đặt gần kho nguyên liệu để giảm quãng đường vận chuyển vải.

Chuyền may nên bố trí theo dạng nào?

Layout chữ U hoặc line layout thường hiệu quả nhất cho xưởng may.

Chi phí thiết kế layout xưởng may khoảng bao nhiêu?

Tùy quy mô và mức độ chi tiết. Với xưởng nhỏ chi phí thường không quá cao so với lợi ích tối ưu sản xuất.

Thiết kế xưởng may cần lưu ý điều gì nhất?

Quan trọng nhất là dòng chảy sản xuất liên tục từ nguyên liệu đến thành phẩm.
