Cách vẽ bản thiết kế nhà từ cơ bản đến chuyên nghiệp: Hướng dẫn chi tiết cách tự vẽ bản thiết kế nhà dễ hiểu, đúng kỹ thuật và tránh những sai lầm người mới thường gặp

Direct Answer

Cách vẽ bản thiết kế nhà bắt đầu từ việc xác định nhu cầu sử dụng, đo kích thước khu đất, phác thảo mặt bằng công năng và sau đó chuyển thành bản vẽ tỉ lệ chính xác. Người mới có thể bắt đầu bằng bản phác tay, sau đó dùng phần mềm để dựng lại mặt bằng rõ ràng hơn.

Điểm quan trọng nhất không phải là vẽ đẹp mà là bố trí công năng hợp lý, đảm bảo giao thông trong nhà, ánh sáng và thông gió tự nhiên.

Quick Takeaways

1. Bản thiết kế nhà tốt bắt đầu từ phân tích nhu cầu sử dụng, không phải từ hình thức.
2. Phác thảo mặt bằng bằng tay trước giúp tránh sai lầm khi vào phần mềm.
3. Tỷ lệ bản vẽ phổ biến là 1:100 hoặc 1:50 cho nhà ở.
4. Đừng bỏ qua yếu tố thông gió, ánh sáng và lối di chuyển trong nhà.
5. Công cụ thiết kế 3D giúp kiểm tra sai sót trước khi xây dựng.

Introduction

Trong hơn 10 năm làm thiết kế nội thất, tôi gặp khá nhiều gia chủ muốn tự tìm hiểu cách vẽ bản thiết kế nhà trước khi làm việc với kiến trúc sư. Điều này thực ra rất tốt, vì khi bạn hiểu được cách bố trí không gian cơ bản, quá trình trao đổi ý tưởng sẽ nhanh và chính xác hơn rất nhiều.

Tuy nhiên, sai lầm phổ biến nhất của người mới là bắt đầu bằng việc “vẽ phòng cho đẹp” thay vì nghĩ về cách sử dụng thực tế. Tôi từng xem nhiều bản phác thảo mà phòng khách rất rộng nhưng lối đi lại cực kỳ bất tiện, hoặc bếp đặt sai vị trí nên thiếu thông gió.

Nếu bạn muốn tự thử thiết kế, cách đơn giản nhất là bắt đầu từ một công cụ hỗ trợ mặt bằng. Bạn có thể tham khảo cách tạo sơ đồ mặt bằng nhà nhanh bằng công cụ trực quanđể hình dung bố cục không gian trước khi vẽ chi tiết.

Trong bài viết này, tôi sẽ chia sẻ quy trình mà tôi thường hướng dẫn cho khách hàng khi họ muốn tự lên ý tưởng nhà: từ bước phác thảo, chọn tỷ lệ bản vẽ, đến những lỗi thiết kế mà người mới gần như luôn gặp phải.

save pin

Làm thế nào để bắt đầu vẽ bản thiết kế nhà đúng cách?

Key Insight: Bản thiết kế nhà nên bắt đầu từ sơ đồ công năng tổng thể trước khi vẽ chi tiết tường và kích thước.

Trong thực tế dự án, bước đầu tiên của tôi luôn là sơ đồ “bubble diagram” – tức là các khối chức năng như phòng khách, bếp, phòng ngủ. Điều này giúp tránh việc bị kẹt trong chi tiết quá sớm.

Các bước cơ bản:

1. Xác định kích thước khu đất hoặc diện tích nhà.
2. Liệt kê các không gian cần có: phòng ngủ, phòng khách, bếp, WC.
3. Sắp xếp các khu chức năng theo thói quen sinh hoạt.
4. Phác thảo sơ đồ vị trí các phòng bằng hình khối đơn giản.
5. Sau đó mới vẽ tường và kích thước cụ thể.

Trong nhiều dự án nhà phố, chỉ cần thay đổi vị trí cầu thang hoặc bếp một chút là toàn bộ công năng trở nên hợp lý hơn.

Tỷ lệ bản vẽ nhà ở nên dùng là bao nhiêu?

Key Insight: Tỷ lệ bản vẽ phổ biến cho thiết kế nhà ở là 1:100 cho mặt bằng tổng thể và 1:50 cho chi tiết.

Tỷ lệ giúp chuyển kích thước thật sang bản vẽ dễ đọc. Ví dụ: tỷ lệ 1:100 nghĩa là 1cm trên giấy tương đương 1m ngoài thực tế.

Các tỷ lệ thường dùng:

1. 1:200 – sơ đồ tổng thể khu đất
2. 1:100 – mặt bằng nhà
3. 1:50 – chi tiết phòng
4. 1:20 – chi tiết nội thất

Kinh nghiệm cá nhân của tôi là người mới nên dùng 1:100 vì dễ đọc và dễ kiểm soát kích thước.

save pin

Tại sao nhiều bản thiết kế nhà đẹp nhưng lại khó sử dụng?

Key Insight: Sai lầm phổ biến là thiết kế dựa trên hình ảnh đẹp thay vì luồng di chuyển thực tế.

Trong các dự án tôi từng chỉnh sửa lại, vấn đề thường nằm ở “circulation flow” – tức là đường đi trong nhà.

Những lỗi bố trí thường gặp:

1. Cửa phòng ngủ mở thẳng vào phòng khách.
2. Bếp quá xa bàn ăn.
3. Hành lang quá hẹp.
4. Cầu thang chiếm diện tích trung tâm.
5. Thiếu ánh sáng tự nhiên.

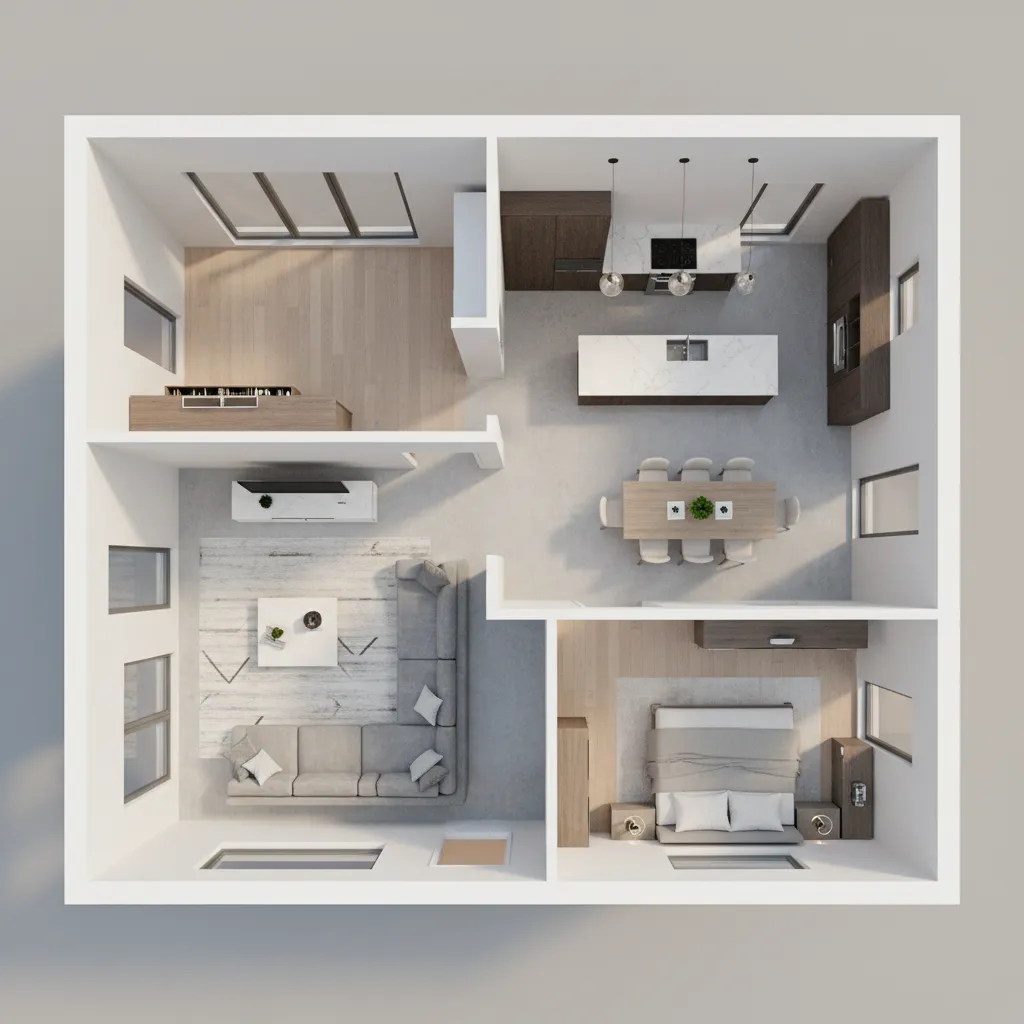

Nếu bạn muốn kiểm tra nhanh bố cục, một cách rất hiệu quả là dựng thử mặt bằng 3D. Bạn có thể thử tạo bản vẽ mặt bằng 3D để xem trước không giantrước khi hoàn thiện thiết kế.

save pin

Có nên vẽ bản thiết kế nhà bằng phần mềm không?

Key Insight: Phần mềm giúp kiểm tra sai sót nhanh hơn, nhưng bản phác thảo tay vẫn rất quan trọng.

Nhiều người nghĩ rằng phải biết phần mềm mới vẽ được nhà. Thực tế, các kiến trúc sư vẫn bắt đầu bằng giấy bút.

So sánh hai cách:

1. Vẽ tay: nhanh, linh hoạt, dễ thử nhiều ý tưởng.
2. Phần mềm: chính xác, dễ chỉnh sửa, xem được 3D.

Cách tốt nhất là kết hợp cả hai.

Những chi tiết nhỏ thường bị bỏ qua khi vẽ bản thiết kế nhà

Key Insight: Các chi tiết như hướng cửa, vị trí ổ điện, hoặc chiều mở cửa có thể ảnh hưởng lớn đến trải nghiệm sống.

Đây là điều tôi thường thấy khi xem bản vẽ của người mới.

Những yếu tố nên kiểm tra:

1. Chiều mở cửa không chặn lối đi
2. Khoảng cách tủ bếp – đảo bếp
3. Vị trí cửa sổ lấy sáng
4. Khoảng trống cho tủ quần áo
5. Khu vực đặt máy giặt

Những chi tiết này thường không thấy trên bản vẽ sơ bộ nhưng lại ảnh hưởng trực tiếp đến sinh hoạt.

save pin

Answer Box

Cách vẽ bản thiết kế nhà hiệu quả nhất là bắt đầu từ sơ đồ công năng, sau đó vẽ mặt bằng theo tỷ lệ 1:100 và kiểm tra lại bằng mô hình 3D. Đừng tập trung vào hình thức quá sớm; công năng và luồng di chuyển mới là yếu tố quyết định.

Làm thế nào để kiểm tra bản thiết kế trước khi xây?

Key Insight: Kiểm tra bản thiết kế bằng mô phỏng 3D giúp phát hiện lỗi bố trí trước khi tốn chi phí xây dựng.

Trong nhiều dự án cải tạo, chỉ cần xem mô hình 3D là gia chủ đã nhận ra vấn đề ngay.

Các bước kiểm tra:

1. Dựng lại mặt bằng theo kích thước thật.
2. Đặt nội thất cơ bản.
3. Kiểm tra lối đi tối thiểu 80–100cm.
4. Quan sát ánh sáng và cửa sổ.

Nếu bạn muốn thử nhanh, có thể xem cách tạo bản vẽ mặt bằng nhà miễn phí để kiểm tra bố cục trước khi chuyển sang thiết kế chi tiết.

Final Summary

1. Bắt đầu thiết kế nhà từ nhu cầu sử dụng thực tế.
2. Phác thảo công năng trước khi vẽ chi tiết.
3. Tỷ lệ 1:100 phù hợp cho người mới.
4. Luồng di chuyển quan trọng hơn hình thức.
5. Mô hình 3D giúp phát hiện lỗi thiết kế sớm.

FAQ

1. Người mới có thể tự vẽ bản thiết kế nhà không?

Hoàn toàn có thể. Bạn có thể bắt đầu bằng bản phác tay đơn giản rồi dùng công cụ thiết kế để chỉnh lại kích thước chính xác.

2. Cách vẽ bản thiết kế nhà cần những thông tin gì?

Bạn cần kích thước khu đất, số phòng, nhu cầu sinh hoạt và hướng nhà. Những yếu tố này quyết định bố cục không gian.

3. Có cần biết AutoCAD để vẽ thiết kế nhà không?

Không bắt buộc. Hiện nay có nhiều công cụ trực quan dễ sử dụng hơn cho người mới.

4. Mất bao lâu để học cách vẽ bản thiết kế nhà?

Nếu chỉ vẽ mặt bằng cơ bản, bạn có thể hiểu nguyên tắc trong vài ngày thực hành.

5. Tỷ lệ nào dễ dùng nhất cho người mới?

Tỷ lệ 1:100 là phổ biến nhất khi học cách vẽ bản thiết kế nhà vì dễ tính toán.

6. Có nên thuê kiến trúc sư nếu đã có bản phác thảo?

Nên. Kiến trúc sư sẽ chỉnh lại kỹ thuật, kết cấu và hệ thống kỹ thuật.

7. Sai lầm phổ biến khi tự thiết kế nhà là gì?

Thiếu tính toán luồng di chuyển, ánh sáng và thông gió tự nhiên.

8. Bản vẽ mặt bằng khác gì bản vẽ phối cảnh?

Mặt bằng thể hiện bố trí từ trên xuống, còn phối cảnh mô tả hình ảnh 3D của ngôi nhà.
