Cara Buat Denah Rumah di AutoCAD untuk Pemula: Panduan praktis membuat denah rumah rapi dan presisi di AutoCAD berdasarkan pengalaman proyek nyata.

Direct Answer

Cara buat denah rumah di AutoCAD dimulai dengan mengatur satuan ukuran, membuat garis dinding menggunakan perintah Line atau Wall, lalu menambahkan pintu, jendela, dan dimensi ukuran. Setelah itu denah dirapikan dengan layer, hatch, serta anotasi agar mudah dibaca. Dengan workflow yang benar, denah rumah sederhana bisa dibuat dalam waktu kurang dari satu jam.

Quick Takeaways

1. Gunakan unit meter sejak awal agar ukuran denah tidak kacau.
2. Layer membantu memisahkan dinding, pintu, jendela, dan dimensi.
3. Kesalahan umum pemula adalah menggambar tanpa grid dan referensi ukuran.
4. AutoCAD sangat presisi, tapi butuh workflow yang disiplin.
5. Alternatif berbasis AI bisa mempercepat pembuatan denah awal.

Introduction

Dalam banyak proyek desain interior yang saya kerjakan, pertanyaan paling sering dari klien atau mahasiswa magang adalah: cara buat denah rumah di AutoCAD sebenarnya mulai dari mana?

Banyak orang langsung membuka AutoCAD lalu menggambar garis sembarangan. Hasilnya biasanya berantakan: ukuran tidak konsisten, dinding tidak presisi, dan revisi jadi memakan waktu.

Di studio tempat saya bekerja dulu di Bandung, ada aturan sederhana: sebelum menggambar apa pun, tentukan struktur denahnya dulu. Bahkan untuk rumah kecil 36–60 meter persegi, workflow yang rapi bisa menghemat berjam‑jam revisi.

Kalau Anda masih baru membuat denah digital, ada juga pendekatan yang lebih cepat menggunakan generator denah otomatis seperti yang bisa dicoba di sini: mencoba perencanaan denah rumah 3D secara online. Banyak desainer sekarang memakainya untuk membuat draft awal sebelum dipindahkan ke AutoCAD.

Di artikel ini saya akan jelaskan langkah yang biasa saya pakai saat membuat denah rumah di AutoCAD—termasuk kesalahan yang sering terjadi dan biaya tersembunyi yang jarang dibahas dalam proses desain rumah.

Mengapa AutoCAD Masih Banyak Dipakai untuk Denah Rumah?

Insight utama: Meskipun banyak software baru, AutoCAD tetap jadi standar karena presisi dan kompatibilitasnya.

Dalam praktik profesional, hampir semua kontraktor dan arsitek masih menerima file DWG. Itu alasan utama AutoCAD sulit tergantikan.

Kelebihan utama AutoCAD:

1. Presisi ukuran hingga milimeter
2. Standar industri konstruksi
3. Mudah dibaca tukang dan kontraktor
4. Banyak template gambar kerja

Namun ada trade-off yang sering tidak dijelaskan: AutoCAD tidak dirancang khusus untuk pemula. Tanpa workflow yang jelas, proses menggambar bisa terasa lambat.

save pin

Bagaimana Cara Mengatur Unit dan Grid di AutoCAD?

Insight utama: Kesalahan unit adalah masalah paling umum saat membuat denah rumah.

Saya sering menerima file dari klien di mana ukuran rumah tiba‑tiba menjadi ribuan meter. Penyebabnya sederhana: unit tidak diatur sejak awal.

Langkah dasar:

1. Ketik perintah UN atau UNITS
2. Pilih tipe Decimal
3. Atur satuan ke meters atau millimeters
4. Aktifkan grid untuk panduan visual

Tips dari pengalaman proyek: untuk rumah tinggal di Indonesia, saya biasanya bekerja dalam meterkarena lebih mudah membaca ukuran ruang.

save pin

Bagaimana Menggambar Dinding Denah Rumah?

Insight utama: Dinding sebaiknya digambar sebagai dua garis paralel dengan ketebalan realistis.

Banyak pemula menggambar dinding sebagai satu garis saja. Masalahnya muncul saat membuat pintu atau jendela karena tidak ada ketebalan dinding.

Workflow yang lebih profesional:

1. Gunakan Line untuk outline awal
2. Pakai Offset untuk membuat ketebalan dinding
3. Standar ketebalan dinding rumah: 12–15 cm
4. Gunakan Trim untuk merapikan pertemuan sudut

Kesalahan yang jarang dibahas: jika sudut tidak benar‑benar 90°, masalah akan muncul saat membuat furnitur atau struktur atap.

save pin

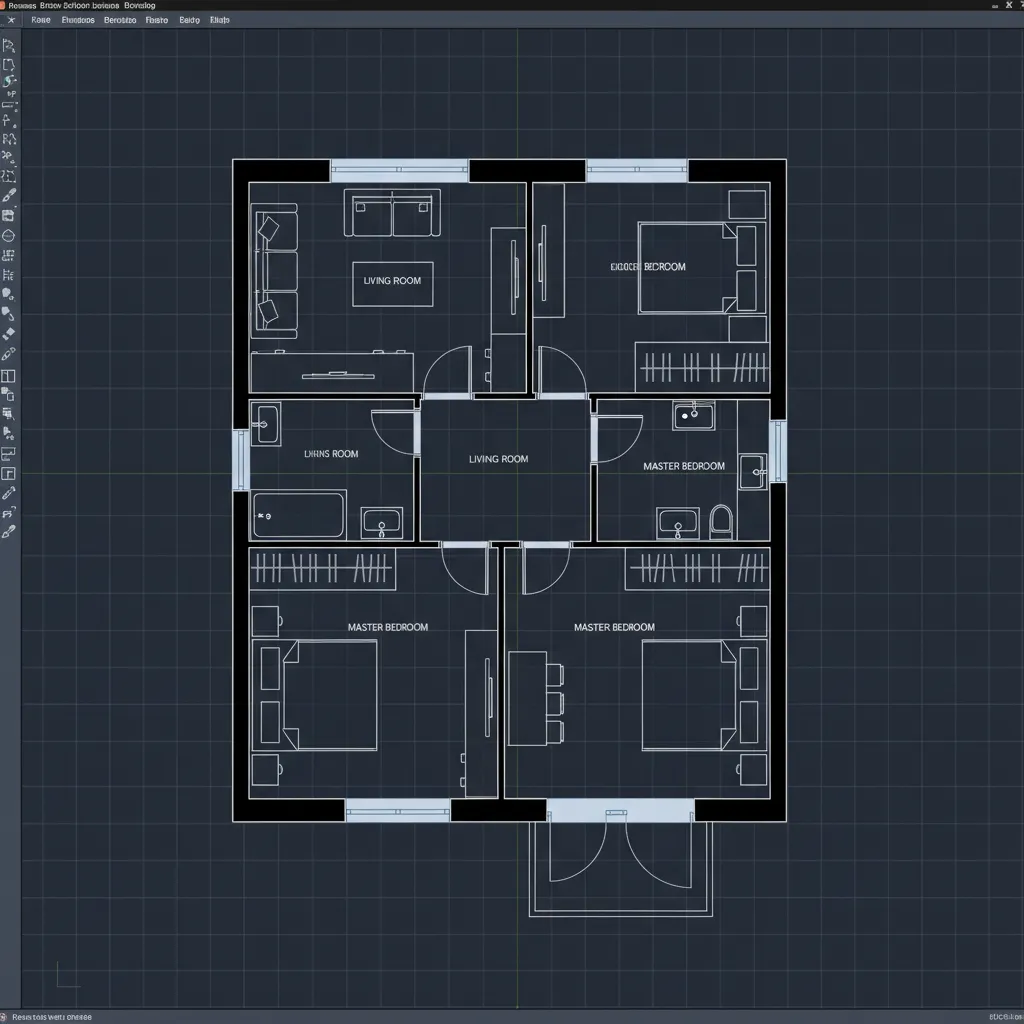

Apa Cara Menambahkan Pintu dan Jendela?

Insight utama: Pintu dan jendela harus mengikuti modul standar agar mudah dibangun.

Dalam banyak proyek rumah tinggal, ukuran standar biasanya:

1. Pintu utama: 90 cm
2. Pintu kamar: 80 cm
3. Jendela kamar: 60–120 cm

Langkah dasar di AutoCAD:

1. Potong dinding menggunakan Trim
2. Buat blok pintu
3. Tambahkan arc untuk arah bukaan

Kesalahan desain yang sering terjadi adalah pintu bertabrakan dengan furnitur. Karena itu banyak desainer sekarang membuat simulasi cepat menggunakan alat seperti perencana denah berbasis AIsebelum finalisasi di AutoCAD.

save pin

Biaya Tersembunyi yang Sering Terjadi Saat Mendesain Denah

Insight utama: Denah yang terlihat bagus belum tentu efisien secara biaya.

Dari pengalaman proyek renovasi rumah, beberapa masalah berikut sering muncul:

1. Koridor terlalu panjang sehingga membuang ruang
2. Terlalu banyak sudut struktur yang mahal dibuat
3. Posisi kamar mandi jauh dari pipa utama

Hal-hal kecil seperti ini bisa menambah biaya konstruksi jutaan rupiah. Itulah sebabnya denah tidak hanya soal estetika, tetapi juga efisiensi bangunan.

Answer Box

Untuk membuat denah rumah di AutoCAD dengan cepat, atur unit terlebih dahulu, gambar dinding menggunakan Line dan Offset, lalu tambahkan pintu, jendela, serta dimensi ukuran. Gunakan layer agar gambar tetap rapi dan mudah direvisi.

Apakah AutoCAD Masih Relevan di Era Desain 3D?

Insight utama: AutoCAD masih sangat penting, tetapi biasanya hanya satu bagian dari workflow desain.

Di banyak studio desain modern, prosesnya biasanya seperti ini:

1. Draft denah awal
2. AutoCAD untuk gambar teknis
3. Software 3D untuk visualisasi

Setelah denah selesai, biasanya klien ingin melihat visual rumahnya. Untuk tahap ini, banyak desainer menggunakan alat rendering seperti yang bisa dicoba di sini: membuat render rumah 3D dari denah.

save pin

Final Summary

1. Cara buat denah rumah di AutoCAD dimulai dari pengaturan unit dan grid.
2. Dinding sebaiknya dibuat dengan Offset agar memiliki ketebalan realistis.
3. Pintu dan jendela harus mengikuti ukuran standar bangunan.
4. Denah yang baik mempertimbangkan efisiensi konstruksi.
5. Visualisasi 3D membantu mengevaluasi desain sebelum pembangunan.

FAQ

1. Apakah pemula bisa belajar cara buat denah rumah di AutoCAD?

Bisa. Banyak pemula mulai dengan menggambar rumah sederhana. Kuncinya adalah memahami perintah dasar seperti Line, Offset, Trim, dan Dimension.

2. Berapa lama belajar membuat denah rumah di AutoCAD?

Untuk denah sederhana biasanya butuh 1–2 minggu latihan rutin. Penguasaan penuh gambar kerja bisa memakan waktu beberapa bulan.

3. Apakah AutoCAD gratis?

AutoCAD adalah software berbayar, tetapi tersedia versi trial dan lisensi pelajar untuk pembelajaran.

4. Apakah cara buat denah rumah di AutoCAD sulit?

Tidak terlalu sulit jika mengikuti workflow yang benar. Kebanyakan kesulitan muncul karena pemula belum memahami pengaturan unit dan layer.

5. Berapa ukuran ideal kamar tidur di denah rumah?

Ukuran umum kamar tidur adalah 3x3 meter atau 3x4 meter agar cukup untuk tempat tidur, lemari, dan sirkulasi.

6. Apakah AutoCAD bisa membuat desain 3D?

Bisa, tetapi biasanya hanya untuk model sederhana. Visualisasi realistis biasanya dilakukan di software lain.

7. Apakah denah rumah harus dibuat sebelum membangun?

Ya. Denah membantu mengatur struktur, instalasi listrik, dan jalur pipa sehingga pembangunan lebih efisien.

8. Apakah cara buat denah rumah di AutoCAD cocok untuk renovasi rumah?

Sangat cocok. Banyak arsitek menggunakan AutoCAD untuk menggambar ulang denah lama sebelum merencanakan renovasi.
