Cara Membuat Denah Instalasi Listrik Rumah: Panduan praktis merancang jalur listrik rumah yang aman, efisien, dan mudah dipahami sejak tahap denah

Direct Answer

Cara membuat denah instalasi listrik rumah dimulai dengan memahami tata ruang rumah, menentukan titik lampu dan stop kontak, lalu menggambar jalur kabel menuju panel listrik utama. Denah harus mempertimbangkan keamanan, kebutuhan daya, dan kemudahan perawatan. Perencanaan yang benar sejak awal bisa mencegah biaya renovasi listrik yang mahal di kemudian hari.

Quick Takeaways

1. Denah listrik sebaiknya dibuat bersamaan dengan denah ruangan.
2. Kesalahan paling umum adalah terlalu sedikit stop kontak.
3. Panel listrik harus mudah dijangkau namun aman.
4. Jalur kabel sebaiknya mengikuti pola dinding yang logis.
5. Perencanaan digital mempermudah revisi sebelum pembangunan.

Introduction

Dalam banyak proyek yang saya kerjakan sebagai desainer interior, satu masalah yang sering muncul justru bukan pada estetika ruangan, tetapi pada denah instalasi listrik rumah. Banyak pemilik rumah baru menyadari kesalahan listrik setelah rumah selesai dibangun: stop kontak kurang, posisi saklar aneh, atau kabel tambahan harus ditarik ke sana‑sini.

Padahal jika sejak awal denah listrik dirancang dengan benar, rumah akan terasa jauh lebih nyaman digunakan. Saya hampir selalu membuat sketsa denah listrik setelah denah ruang selesai. Biasanya saya mulai dari denah dasar rumah menggunakan alat perencanaan seperti pembuat denah rumah sederhana supaya posisi ruangan jelas sebelum menentukan titik listrik.

Artikel ini menjelaskan cara membuat denah instalasi listrik rumah secara praktis berdasarkan pengalaman proyek nyata, termasuk kesalahan yang sering terjadi dan biaya tersembunyi yang jarang dibahas.

Bagaimana urutan membuat denah instalasi listrik rumah?

Insight utama: Denah listrik seharusnya mengikuti fungsi ruang, bukan sekadar mengikuti bentuk dinding.

Kesalahan paling sering yang saya temui adalah listrik dirancang terlalu teknis tanpa mempertimbangkan bagaimana orang menggunakan ruang tersebut.

Urutan yang biasanya saya pakai:

1. Tentukan fungsi setiap ruangan
2. Tentukan posisi furnitur utama
3. Tentukan titik lampu
4. Tentukan saklar
5. Tentukan stop kontak
6. Baru gambar jalur kabel menuju panel

Contoh nyata: di ruang keluarga, TV biasanya butuh minimal 3 stop kontak (TV, router, perangkat tambahan). Banyak rumah hanya menyediakan satu.

Akibatnya penghuni menggunakan terminal tambahan yang justru meningkatkan risiko panas berlebih.

save pin

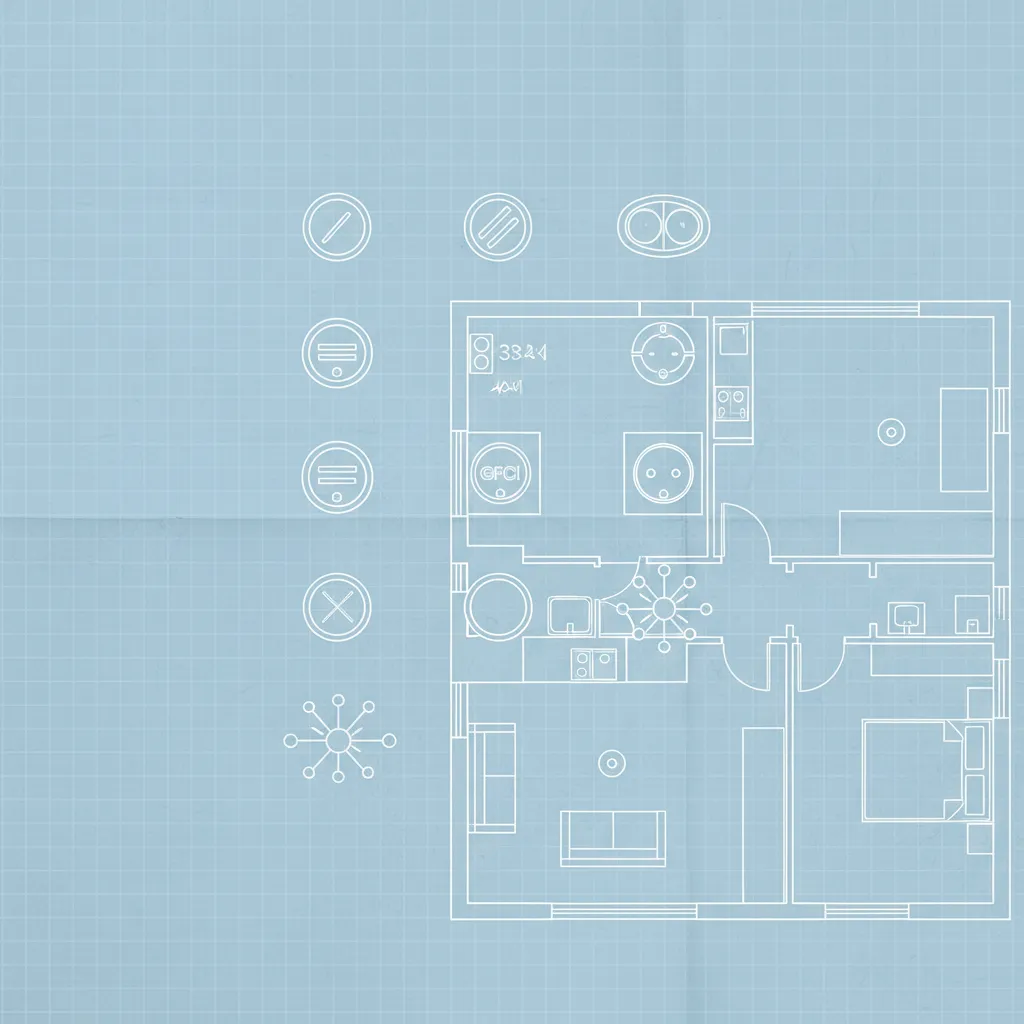

Apa saja simbol dasar dalam denah listrik rumah?

Insight utama: Simbol sederhana membuat tukang dan teknisi memahami gambar dengan cepat.

Dalam praktik proyek, denah listrik tidak perlu rumit. Yang penting konsisten.

Simbol yang paling sering digunakan:

1. Lampu plafon
2. Saklar tunggal
3. Saklar ganda
4. Stop kontak
5. Panel listrik
6. Jalur kabel

Biasanya saya menggunakan garis lurus mengikuti jalur dinding agar teknisi mudah menarik kabel di dalam pipa.

save pin

Mengapa posisi stop kontak sering salah?

Insight utama: Banyak orang meremehkan kebutuhan listrik di masa depan.

Ini salah satu masalah desain yang paling sering saya lihat. Saat rumah selesai, penghuni baru menyadari kebutuhan listrik sebenarnya jauh lebih banyak.

Area yang sering kekurangan stop kontak:

1. Belakang TV
2. Area meja kerja
3. Dapur
4. Samping tempat tidur

Trade‑off yang jarang dibahas: menambah stop kontak saat pembangunan mungkin hanya menambah biaya kecil, tetapi menambahnya setelah rumah jadi bisa memerlukan pembongkaran dinding.

Dalam beberapa proyek renovasi yang saya tangani, biaya tambahan instalasi listrik ulang bisa mencapai jutaan rupiah hanya karena perencanaan awal yang kurang matang.

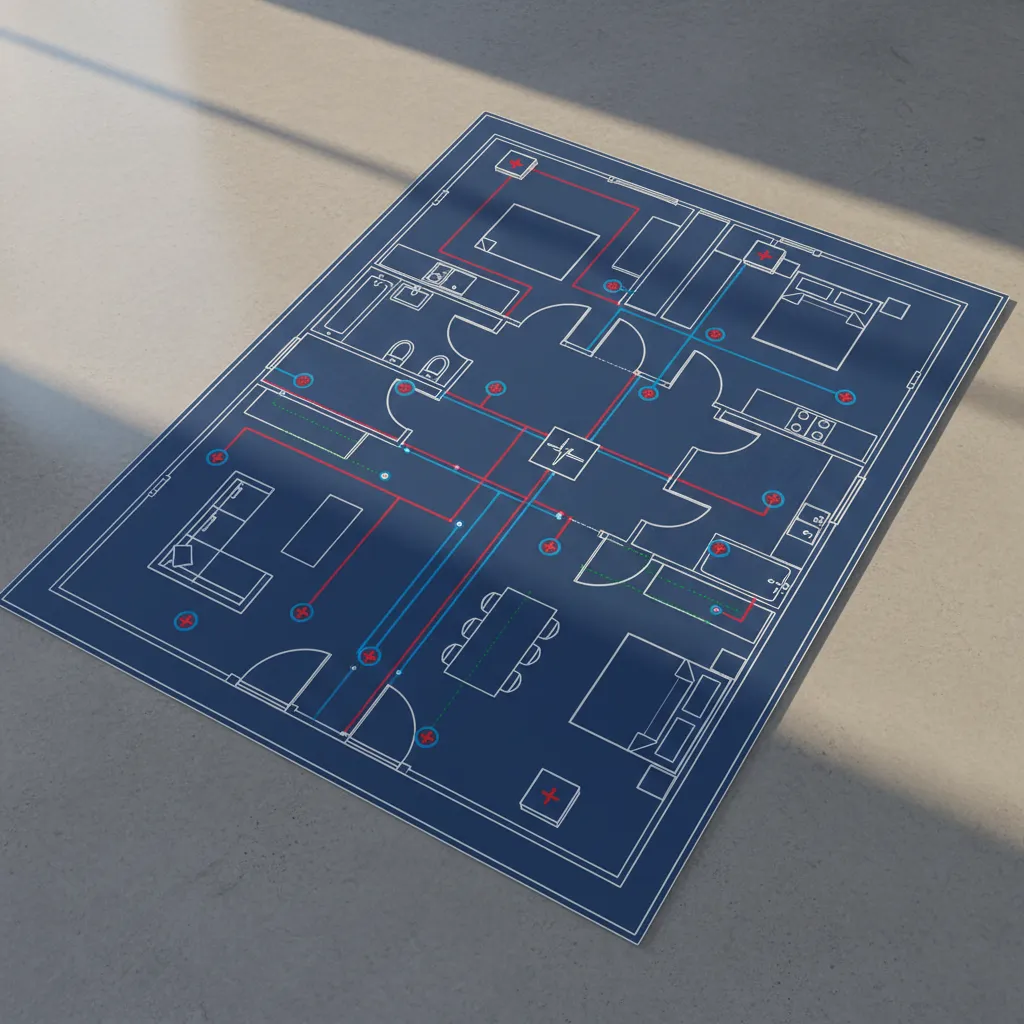

Bagaimana menentukan jalur kabel yang efisien?

Insight utama: Jalur kabel yang rapi mempermudah perawatan dan mengurangi risiko kerusakan.

Biasanya saya mengikuti tiga prinsip sederhana:

1. Kabel berjalan horizontal atau vertikal, tidak diagonal
2. Mengikuti garis struktur bangunan
3. Mengarah langsung ke panel distribusi

Jika denah rumah dibuat secara digital, jalur ini jauh lebih mudah divisualisasikan. Banyak desainer sekarang menggunakan alat perencana denah 3Duntuk melihat hubungan antar ruang sebelum menentukan jalur listrik.

save pin

Apa biaya tersembunyi dalam instalasi listrik rumah?

Insight utama: Perencanaan listrik yang buruk sering memicu biaya renovasi yang jauh lebih besar.

Beberapa biaya yang sering tidak dipikirkan di awal:

1. Penambahan jalur listrik baru setelah rumah jadi
2. Pembongkaran plafon atau dinding
3. Upgrade daya listrik
4. Penambahan MCB atau panel tambahan

Dalam proyek rumah dua lantai yang pernah saya tangani, pemilik rumah ingin menambah dapur modern setelah rumah selesai. Karena denah listrik awal tidak mempertimbangkan peralatan dapur besar, hampir seluruh jalur listrik dapur harus dibuat ulang.

Jika sejak awal tata letak dapur direncanakan, misalnya menggunakan alat perencana tata letak dapur, kebutuhan listrik bisa diprediksi lebih akurat.

save pin

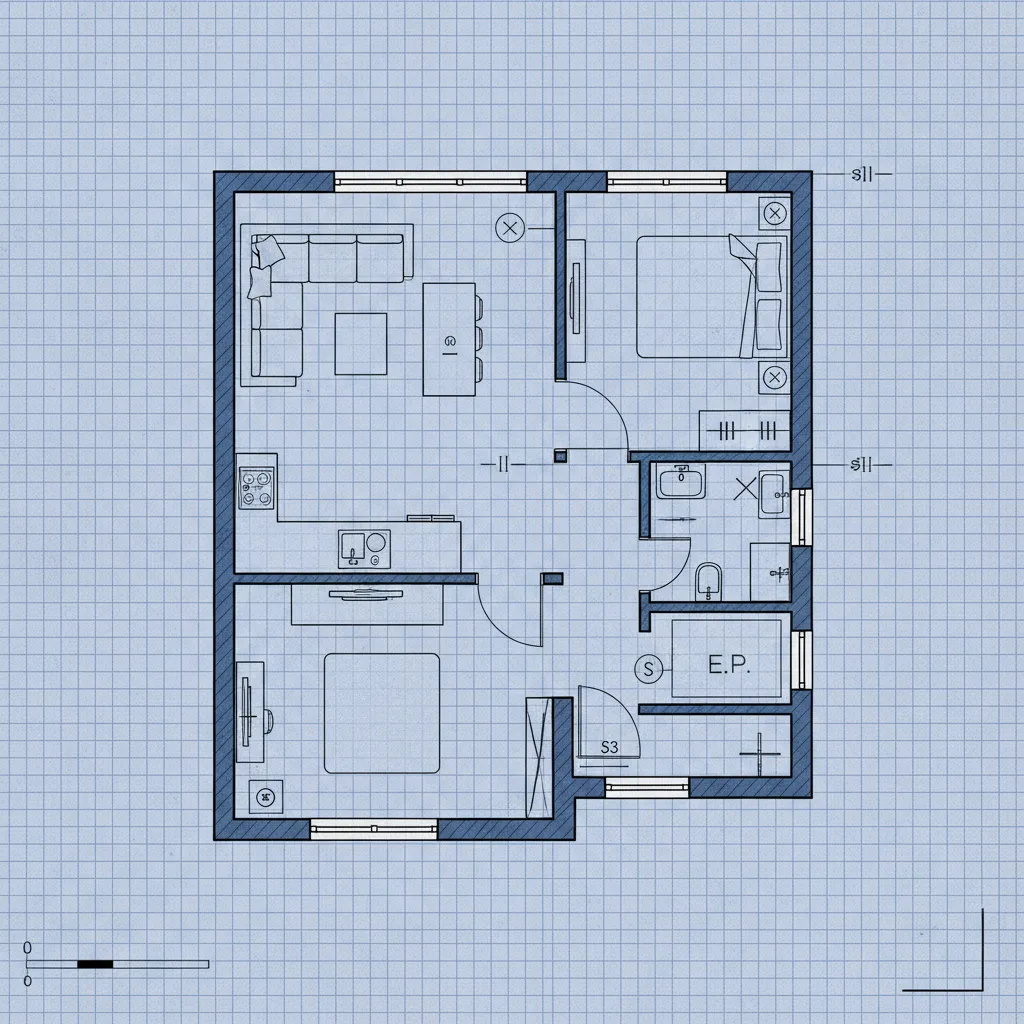

Apakah denah listrik perlu dibuat meski rumah kecil?

Insight utama: Rumah kecil justru lebih sensitif terhadap kesalahan posisi listrik.

Pada rumah kecil, setiap titik listrik sangat berpengaruh terhadap kenyamanan ruang.

Contohnya:

1. Saklar terlalu jauh dari pintu
2. Stop kontak tertutup lemari
3. Lampu tidak menyinari area kerja

Kesalahan kecil ini sering terjadi karena denah listrik tidak pernah digambar secara jelas sebelum pembangunan dimulai.

save pin

Answer Box

Denah instalasi listrik rumah dibuat dengan menentukan titik lampu, saklar, dan stop kontak berdasarkan fungsi ruangan. Setelah itu jalur kabel digambar menuju panel listrik utama dengan pola yang rapi dan aman.

Final Summary

1. Denah listrik harus mengikuti fungsi ruang.
2. Stop kontak sering kurang dari kebutuhan nyata.
3. Jalur kabel rapi mempermudah perawatan.
4. Perencanaan awal mencegah renovasi mahal.
5. Gunakan alat denah digital untuk visualisasi.

FAQ

Berapa jumlah stop kontak ideal di satu ruangan?

Minimal dua hingga empat titik tergantung fungsi ruangan. Ruang kerja dan ruang keluarga biasanya membutuhkan lebih banyak perangkat listrik.

Apakah denah instalasi listrik rumah harus dibuat oleh teknisi?

Tidak selalu. Pemilik rumah bisa membuat konsep awal denah instalasi listrik rumah, lalu teknisi listrik menyempurnakan sesuai standar keamanan.

Kapan waktu terbaik membuat denah listrik?

Saat denah arsitektur rumah sudah selesai tetapi sebelum konstruksi dimulai.

Apakah rumah kecil tetap membutuhkan denah listrik?

Ya. Bahkan rumah kecil lebih membutuhkan perencanaan karena ruang terbatas membuat posisi listrik harus sangat presisi.

Apakah semua lampu harus memiliki saklar sendiri?

Tidak. Beberapa lampu bisa digabung dalam satu saklar, terutama lampu yang berada di area yang sama.

Bagaimana menentukan posisi saklar lampu?

Saklar biasanya ditempatkan sekitar 120 cm dari lantai dan dekat pintu masuk ruangan agar mudah dijangkau.

Apa kesalahan paling umum dalam denah instalasi listrik rumah?

Kesalahan paling umum adalah terlalu sedikit stop kontak dan posisi saklar yang tidak mempertimbangkan alur aktivitas penghuni.

Apakah denah instalasi listrik rumah perlu diperbarui saat renovasi?

Ya. Jika ada perubahan fungsi ruang atau penambahan perangkat listrik, denah instalasi listrik rumah sebaiknya diperbarui agar sistem tetap aman.
