Cara Membuat Denah Rumah dengan AutoCAD: Panduan praktis dari pengalaman proyek nyata agar denah rumah rapi, presisi, dan siap dipakai untuk pembangunan

Direct Answer

Cara membuat denah rumah dengan AutoCAD dimulai dengan mengatur satuan gambar, membuat garis dinding menggunakan perintah line atau offset, lalu menambahkan pintu, jendela, dan ukuran ruang. Setelah struktur utama selesai, denah dirapikan dengan layer, dimensi, dan teks agar mudah dibaca. Proses ini biasanya memakan waktu 30–90 menit untuk denah sederhana jika alur kerjanya sudah benar.

Quick Takeaways

1. Gunakan pengaturan satuan sejak awal agar ukuran denah akurat.
2. Offset dinding adalah cara tercepat membuat ketebalan tembok.
3. Layer membantu memisahkan dinding, pintu, dan dimensi.
4. Kesalahan paling umum adalah menggambar tanpa skala jelas.
5. Denah sederhana bisa selesai kurang dari satu jam.

Introduction

Ketika pertama kali belajar cara membuat denah rumah dengan AutoCAD, banyak orang langsung fokus ke perintah menggambar. Padahal di proyek nyata, masalahnya bukan sekadar menggambar garis, tetapi menjaga ukuran tetap presisi dan mudah dibaca oleh tukang maupun arsitek.

Dalam pengalaman saya mengerjakan desain interior residensial lebih dari 10 tahun, hampir semua revisi proyek terjadi karena denah awal tidak jelas. Misalnya ukuran kamar berubah 20–30 cm karena skala tidak konsisten. Kesalahan kecil seperti ini bisa berdampak ke biaya renovasi.

Di beberapa proyek kecil, saya bahkan menggabungkan AutoCAD dengan alat perencana denah yang lebih cepat untuk eksplorasi awal, seperti saat membuat konsep menggunakan perencana denah berbasis AI untuk eksplorasi tata ruang sebelum gambar teknis dibuat di AutoCAD.

Artikel ini saya tulis berdasarkan workflow yang benar‑benar saya pakai saat membuat denah untuk klien rumah tinggal. Bukan sekadar teori software, tapi langkah yang memang digunakan di proyek nyata.

Apa yang Harus Disiapkan Sebelum Menggambar di AutoCAD?

Insight utama: Persiapan file AutoCAD sering diabaikan, padahal ini yang menentukan apakah denah rapi atau berantakan.

Banyak pemula langsung menggambar dinding tanpa mengatur unit dan layer. Hasilnya biasanya ukuran tidak konsisten dan sulit diedit.

Dalam proyek profesional, langkah awal selalu meliputi:

1. Mengatur unit gambar ke meter atau centimeter
2. Membuat layer (dinding, pintu, jendela, furnitur)
3. Menentukan ketebalan garis
4. Mengaktifkan grid atau snap

Dari pengalaman saya, tahap ini hanya butuh 3–5 menit tetapi bisa menghemat waktu revisi berjam‑jam.

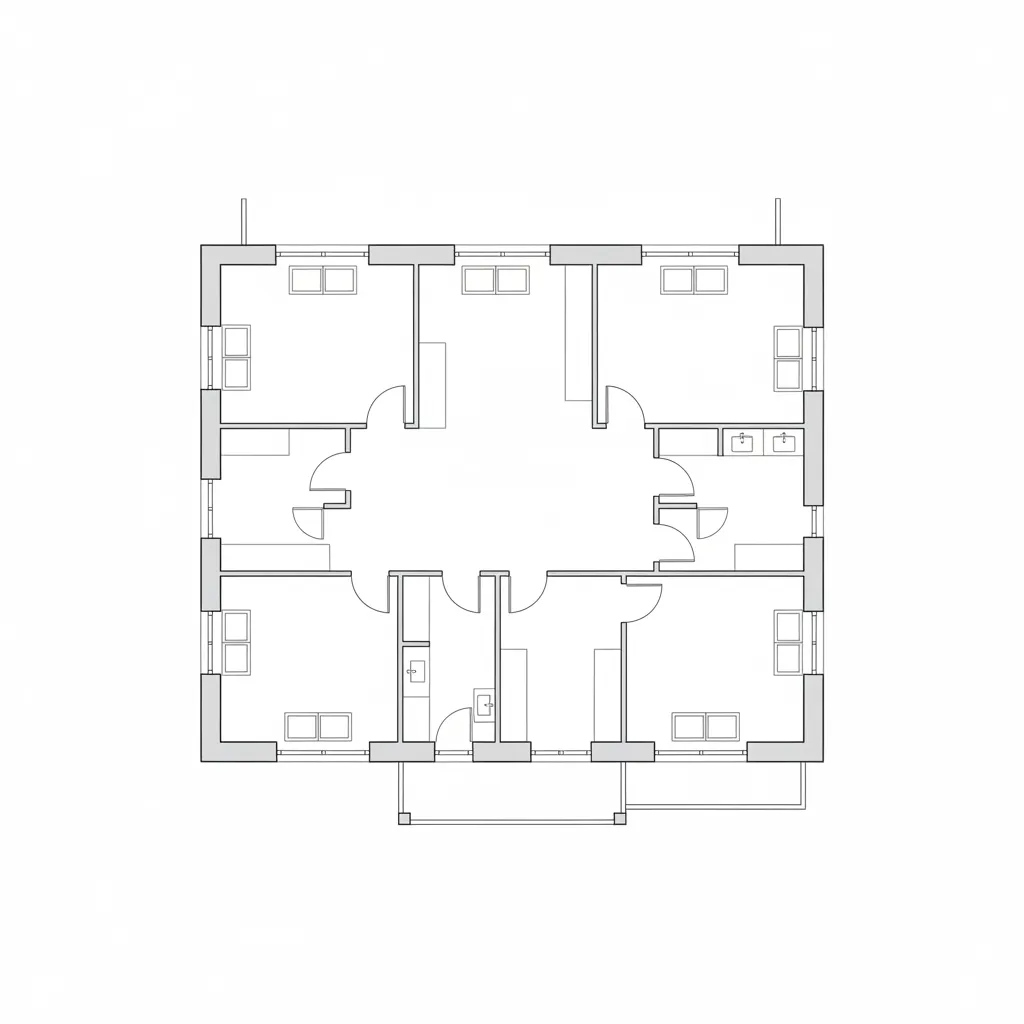

Bagaimana Cara Membuat Dinding Denah Rumah?

Insight utama: Menggambar dua garis manual adalah kesalahan paling sering terjadi.

Cara paling efisien membuat dinding adalah menggunakan kombinasi perintah line dan offset.

Langkah dasar yang biasa saya pakai:

1. Buat garis utama menggunakan LINE.
2. Gunakan OFFSET untuk ketebalan dinding (biasanya 10–15 cm).
3. Gunakan TRIM untuk merapikan sudut.
4. Gabungkan garis dengan FILLET radius 0.

Metode ini membuat dinding selalu sejajar dan presisi. Di proyek rumah kecil tipe 45, saya biasanya bisa menyelesaikan struktur dinding dalam waktu sekitar 10 menit.

save pin

Mengapa Skala dan Ukuran Sangat Penting?

Insight utama: Kesalahan ukuran 10 cm di denah bisa menjadi masalah besar saat pembangunan.

Banyak pemula menggambar denah hanya berdasarkan perkiraan visual. Dalam praktik profesional, semua ruang harus memiliki ukuran jelas.

Contoh ukuran standar yang sering dipakai:

1. Kamar tidur minimal: 3 x 3 meter
2. Kamar mandi: 1.5 x 2 meter
3. Koridor nyaman: minimal 90 cm
4. Pintu utama: 90 cm

Di beberapa proyek renovasi yang pernah saya tangani, kesalahan ukuran koridor membuat lemari tidak bisa dipasang karena ruang terlalu sempit.

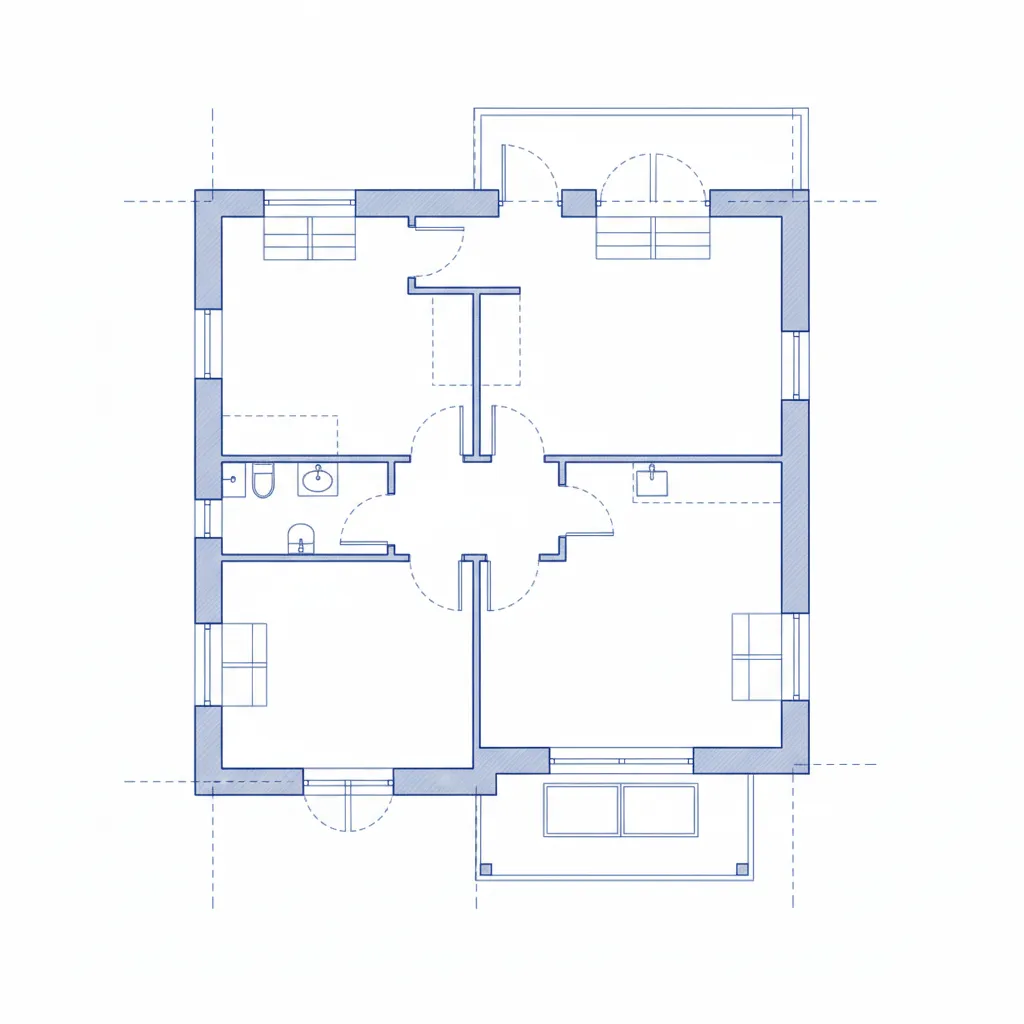

Bagaimana Menambahkan Pintu dan Jendela?

Insight utama: Banyak denah terlihat rapi tetapi sebenarnya tidak realistis karena arah bukaan pintu salah.

Langkah menambahkan pintu dan jendela biasanya seperti ini:

1. Potong dinding menggunakan TRIM
2. Gambar daun pintu menggunakan ARC
3. Tambahkan simbol jendela
4. Pastikan arah bukaan tidak bertabrakan

Masalah yang sering terjadi di proyek nyata adalah pintu kamar mandi membuka ke arah yang tidak nyaman. Hal kecil ini sering terlewat saat menggambar.

save pin

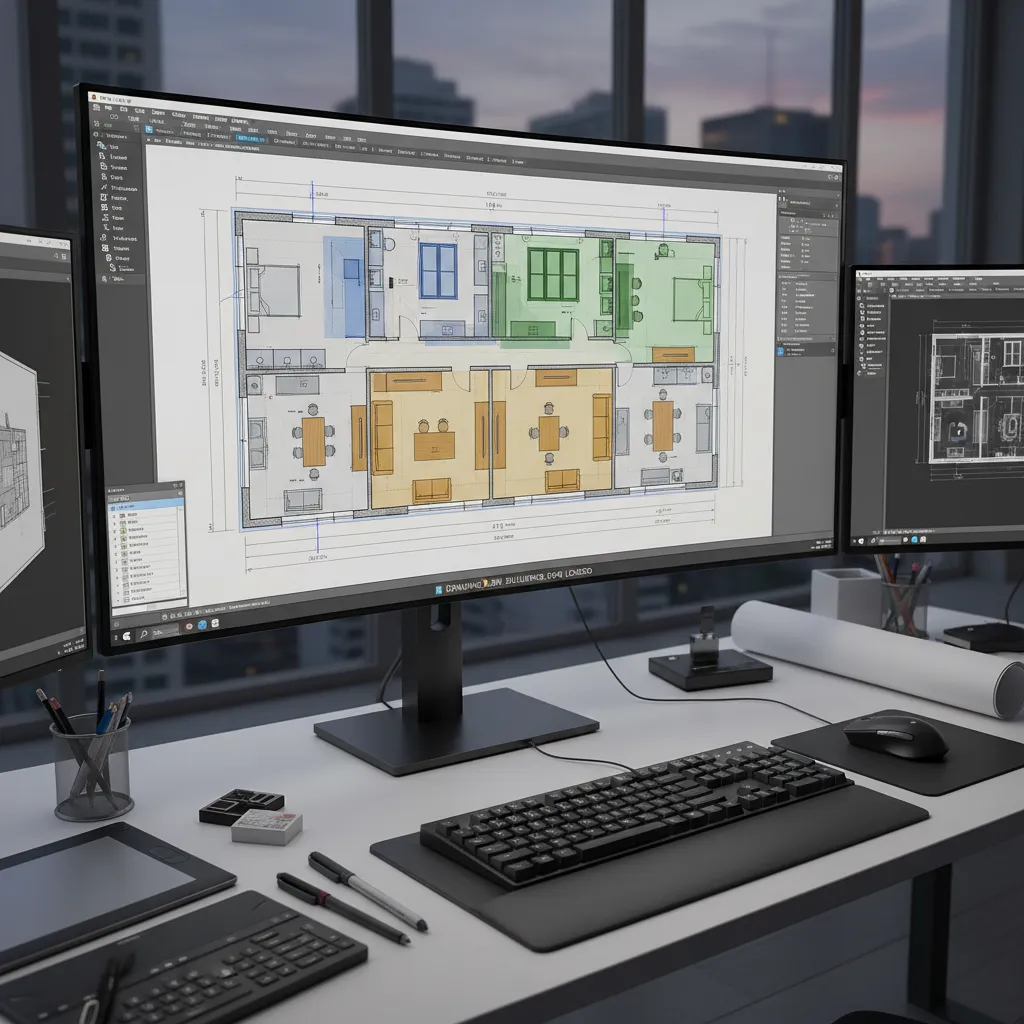

Apakah Perlu Menggunakan Layer di AutoCAD?

Insight utama: Tanpa layer, denah cepat menjadi sulit dibaca.

Layer membantu memisahkan elemen desain sehingga gambar lebih rapi.

Contoh layer yang biasanya saya gunakan:

1. Dinding
2. Pintu
3. Jendela
4. Furniture
5. Dimensi ukuran

Dengan sistem layer yang rapi, revisi desain bisa dilakukan jauh lebih cepat.

Untuk visualisasi ruang sebelum finalisasi denah teknis, kadang saya juga membuat simulasi menggunakan alat pembuat denah 3D untuk melihat tata ruang secara realistis. Ini membantu klien memahami ruang sebelum pembangunan.

save pin

Kesalahan Umum Saat Membuat Denah Rumah dengan AutoCAD

Insight utama: Banyak kesalahan bukan dari software, tetapi dari logika ruang.

Dari pengalaman proyek interior rumah, beberapa kesalahan yang sering terjadi adalah:

1. Koridor terlalu sempit
2. Area furnitur tidak dihitung
3. Bukaan pintu saling bertabrakan
4. Ventilasi jendela kurang

Trade‑off yang jarang dibahas: denah yang terlihat efisien di kertas belum tentu nyaman digunakan. Misalnya ruang tamu kecil bisa terasa sempit jika tidak memperhitungkan jalur sirkulasi.

save pin

Answer Box

Cara membuat denah rumah dengan AutoCAD yang efektif dimulai dari pengaturan unit, menggambar dinding dengan offset, lalu menambahkan pintu, jendela, dan dimensi. Workflow yang benar membuat denah lebih presisi dan mudah dibaca saat pembangunan.

Apakah Ada Cara Lebih Cepat Membuat Denah Awal?

Insight utama: Banyak desainer tidak langsung mulai dari AutoCAD.

Dalam praktik desain modern, AutoCAD sering digunakan untuk gambar teknis final. Sedangkan eksplorasi tata ruang sering dibuat lebih cepat dengan alat perencana denah.

Beberapa desainer menggunakan alat seperti pembuat denah rumah gratis untuk membuat konsep awal, kemudian hasilnya dipindahkan ke AutoCAD untuk gambar detail.

Pendekatan ini bisa menghemat waktu terutama saat diskusi awal dengan klien.

Final Summary

1. Mulai dengan pengaturan unit dan layer.
2. Gunakan line dan offset untuk membuat dinding.
3. Tambahkan pintu, jendela, dan dimensi.
4. Perhatikan sirkulasi ruang.
5. Gunakan alat tambahan untuk eksplorasi cepat.

FAQ

1. Berapa lama belajar membuat denah rumah dengan AutoCAD?

Dasar AutoCAD biasanya bisa dipelajari dalam beberapa hari. Namun membuat denah rumah yang benar secara arsitektural biasanya membutuhkan latihan beberapa minggu.

2. Apakah AutoCAD cocok untuk pemula?

AutoCAD cukup kompleks untuk pemula, tetapi sangat presisi. Banyak orang memulai dengan alat denah sederhana sebelum belajar AutoCAD.

3. Berapa ukuran dinding standar rumah?

Ketebalan dinding rumah biasanya 10–15 cm tergantung material dan struktur bangunan.

4. Apakah denah AutoCAD bisa langsung digunakan untuk pembangunan?

Bisa, jika sudah dilengkapi dimensi, skala, dan informasi struktur yang jelas.

5. Apa perintah AutoCAD paling penting untuk membuat denah?

Line, offset, trim, fillet, dan dimension adalah perintah yang paling sering digunakan.

6. Apakah membuat denah rumah dengan AutoCAD harus menggunakan skala?

Ya. Dalam cara membuat denah rumah dengan AutoCAD, penggunaan skala sangat penting agar ukuran bangunan sesuai saat dibangun.

7. Apakah AutoCAD bisa membuat denah rumah 3D?

Bisa, tetapi biasanya digunakan untuk gambar 2D. Visualisasi 3D sering dibuat menggunakan software lain.

8. Apa kesalahan paling umum saat belajar cara membuat denah rumah dengan AutoCAD?

Kesalahan paling umum adalah menggambar tanpa ukuran pasti, tidak menggunakan layer, dan tidak memperhatikan sirkulasi ruang.
