Cara Membuat Denah Rumah di AutoCAD untuk Pemula: Panduan praktis membuat denah rumah rapi dan akurat di AutoCAD berdasarkan pengalaman proyek desain interior nyata

Direct Answer

Cara membuat denah rumah di AutoCAD dimulai dengan mengatur unit gambar, membuat grid atau garis panduan, lalu menggambar dinding menggunakan perintah Line atau Offset. Setelah struktur utama terbentuk, tambahkan pintu, jendela, dimensi, dan furnitur dasar agar denah mudah dibaca.

Kunci utama bukan hanya menggambar garis, tetapi menjaga skala, ketebalan dinding, dan alur sirkulasi ruang sejak awal.

Quick Takeaways

1. Mulai dengan pengaturan unit dan layer sebelum menggambar.
2. Gunakan Offset untuk membuat ketebalan dinding konsisten.
3. Perhatikan sirkulasi ruang, bukan hanya bentuk ruangan.
4. Kesalahan umum pemula adalah menggambar tanpa skala.
5. Template denah dapat mempercepat proses desain.

Introduction

Dalam banyak proyek interior yang saya kerjakan selama lebih dari 10 tahun, pertanyaan yang paling sering muncul dari klien maupun desainer pemula adalah: bagaimana cara membuat denah rumah AutoCAD yang rapi dan mudah dipahami?

Banyak orang mengira menggambar denah di AutoCAD hanya soal membuat garis dan kotak. Kenyataannya tidak sesederhana itu. Denah yang baik harus memiliki skala yang benar, alur sirkulasi yang masuk akal, serta struktur dinding yang realistis untuk dibangun.

Di beberapa proyek renovasi rumah yang pernah saya tangani, masalah justru muncul karena denah awal dibuat terlalu cepat tanpa mempertimbangkan ukuran furnitur atau jalur aktivitas penghuni rumah.

Jika Anda masih di tahap eksplorasi layout, kadang lebih cepat menggunakan alat visual seperti simulasi denah rumah 3D secara onlinesebelum memindahkannya ke AutoCAD untuk gambar teknis.

Dalam artikel ini saya akan membagikan cara membuat denah rumah AutoCAD yang biasa saya gunakan dalam proyek nyata, termasuk kesalahan yang sering terjadi dan beberapa trik kecil yang jarang dibahas di tutorial biasa.

save pin

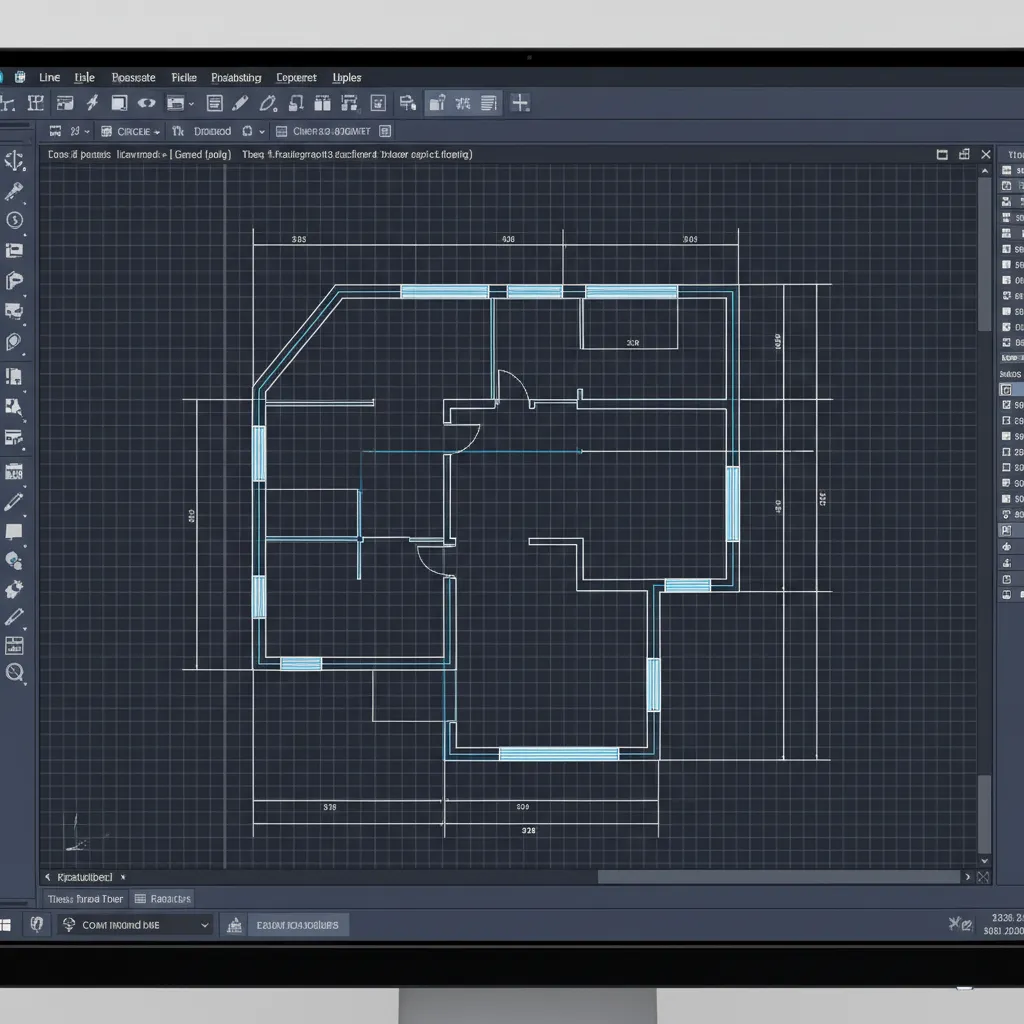

Bagaimana Cara Membuat Denah Rumah AutoCAD dari Nol?

Insight utama: Denah yang baik selalu dimulai dari pengaturan teknis sebelum menggambar apa pun.

Banyak pemula langsung menggambar dinding. Dalam praktik profesional, langkah pertama justru menyiapkan lingkungan kerja AutoCAD.

Langkah dasar yang biasanya saya lakukan:

1. Set unit ke meter atau centimeter (command: UNITS)
2. Buat layer terpisah: dinding, pintu, jendela, dimensi
3. Aktifkan grid atau garis bantu
4. Siapkan template ukuran kertas

Dalam proyek perumahan, pengaturan layer ini penting karena gambar akan dipakai oleh beberapa pihak: arsitek, kontraktor, dan tukang di lapangan.

Jika layer berantakan, revisi kecil saja bisa memakan waktu lama.

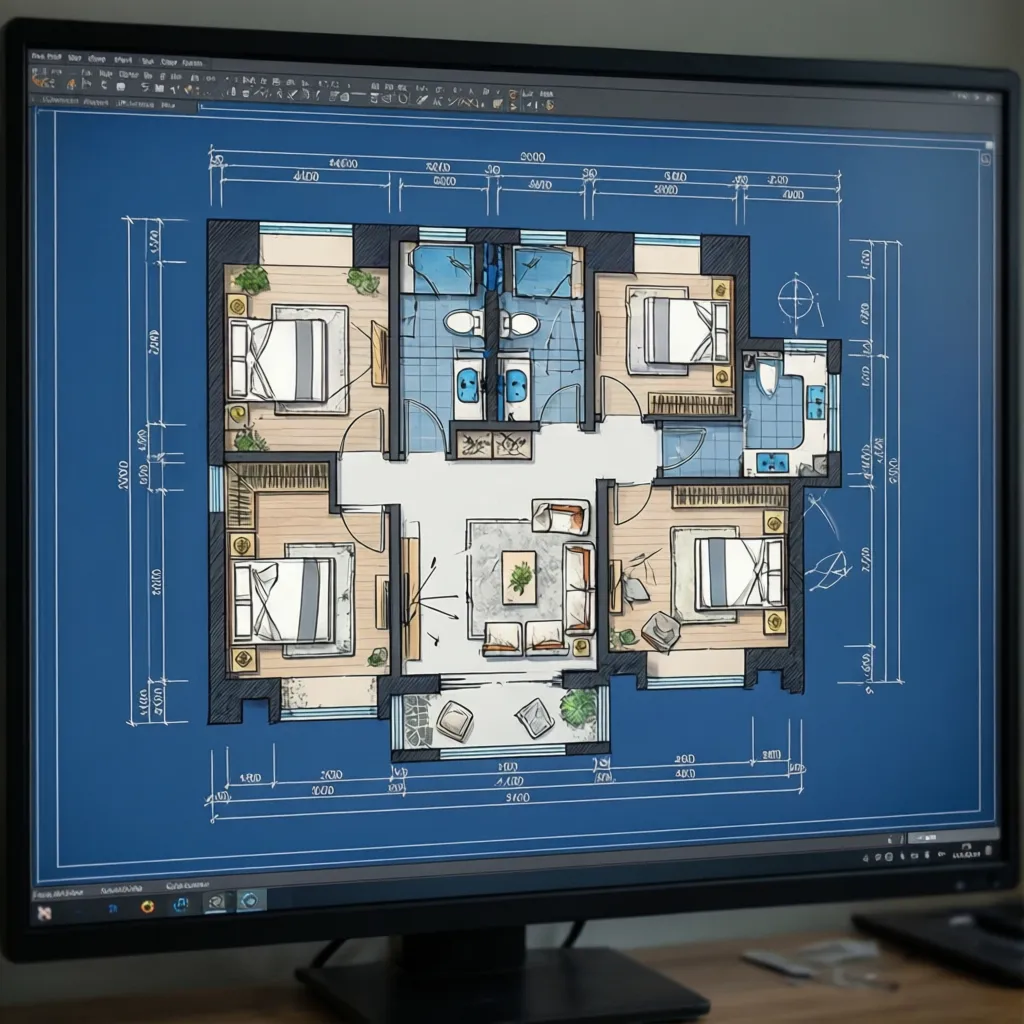

Mengapa Skala Denah Sangat Penting?

Insight utama: Kesalahan skala adalah masalah paling sering dalam denah AutoCAD pemula.

Saya pernah menerima file denah dari klien yang terlihat rapi, tetapi ketika dicek, ukuran kamar tidur hanya 2 meter. Di gambar terlihat normal, tetapi secara nyata tidak layak dipakai.

Standar ukuran ruang yang sering saya gunakan:

1. Kamar tidur utama: minimal 3 x 3 meter
2. Kamar mandi: minimal 1.5 x 2 meter
3. Lebar koridor: minimal 90 cm
4. Pintu utama: 90–100 cm

Trade-off yang jarang dibahas: semakin kecil ukuran rumah, semakin penting presisi skala. Kesalahan 10–20 cm saja bisa membuat furnitur tidak muat.

save pin

Apa Perintah AutoCAD yang Paling Sering Dipakai?

Insight utama: Sebagian besar denah rumah sebenarnya hanya menggunakan beberapa command dasar.

Dalam praktik sehari-hari, saya hampir selalu menggunakan kombinasi perintah berikut:

1. Line (L) – membuat garis dasar
2. Offset (O) – membuat ketebalan dinding
3. Trim (TR) – merapikan pertemuan garis
4. Extend (EX) – memperpanjang garis
5. Copy (CO) – menggandakan elemen
6. Block – menyimpan objek seperti pintu

Kesalahan yang sering terjadi adalah menggambar semua elemen secara manual tanpa block. Padahal pintu, jendela, dan furnitur seharusnya disimpan sebagai blok agar mudah dipindahkan.

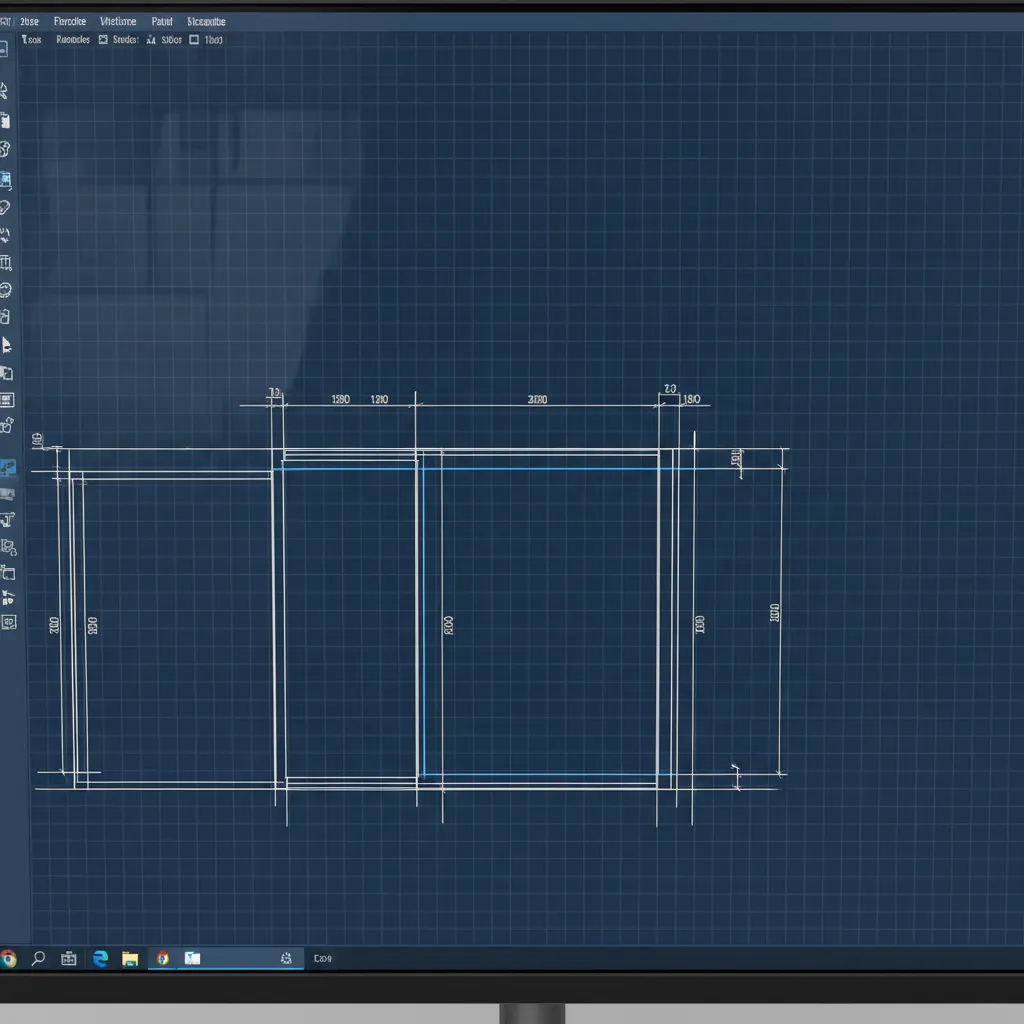

Bagaimana Cara Menggambar Dinding dengan Cepat?

Insight utama: Gunakan Offset agar ketebalan dinding selalu konsisten.

Metode yang paling sering saya pakai dalam proyek desain:

1. Gambar garis layout ruangan terlebih dahulu
2. Gunakan Offset 10–15 cm untuk dinding
3. Rapikan sudut dengan Trim
4. Tambahkan bukaan pintu dan jendela

Kesalahan yang jarang dibahas: banyak orang menggambar dua garis dinding secara manual. Akibatnya ketebalan tidak konsisten.

Offset menghindari masalah ini.

Apakah Denah Harus Langsung Detail?

Insight utama: Denah terbaik justru dimulai dari layout kasar terlebih dahulu.

Dalam proyek desain rumah, saya biasanya membuat tiga tahap:

1. Layout ruang
2. Struktur dinding
3. Detail furnitur

Banyak pemula langsung menggambar detail furnitur sejak awal. Ini sering membuat revisi menjadi sulit.

Jika Anda ingin mempercepat eksplorasi layout, Anda bisa mencoba alat perencanaan denah berbasis AIuntuk membuat alternatif layout sebelum menggambar teknis di AutoCAD.

save pin

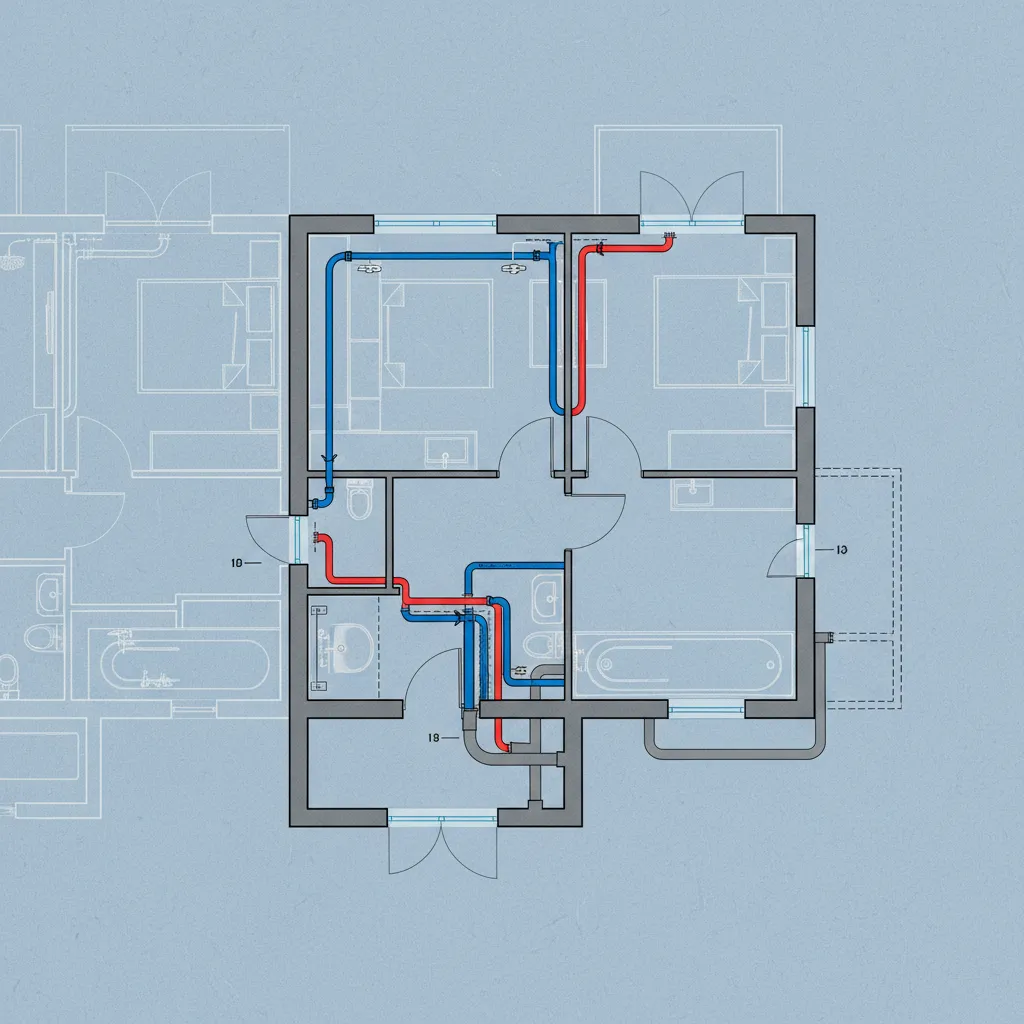

Biaya Tersembunyi yang Sering Terjadi dari Denah yang Salah

Insight utama: Denah yang tidak realistis bisa meningkatkan biaya renovasi.

Ini sering terjadi pada proyek renovasi rumah kecil.

Beberapa kesalahan desain yang berdampak biaya:

1. Jalur pipa terlalu panjang
2. Pintu bertabrakan saat dibuka
3. Ukuran dapur terlalu sempit
4. Posisi tangga tidak efisien

Dalam satu proyek rumah 90 m² yang saya tangani, perubahan posisi kamar mandi hanya 1 meter saja meningkatkan biaya instalasi pipa hingga hampir 15%.

Hal seperti ini jarang dibahas dalam tutorial menggambar.

save pin

Answer Box

Untuk membuat denah rumah di AutoCAD, mulai dari pengaturan unit, buat garis layout ruangan, gunakan Offset untuk dinding, lalu tambahkan pintu, jendela, dan dimensi. Fokus pada skala dan sirkulasi ruang agar denah realistis untuk dibangun.

Bagaimana Cara Mempercepat Pembuatan Denah?

Insight utama: Template dan referensi layout dapat menghemat banyak waktu.

Dalam workflow profesional, saya jarang mulai dari file kosong.

Biasanya saya menggunakan:

1. Template layer AutoCAD
2. Library blok furnitur
3. Referensi ukuran standar

Jika Anda masih mencari bentuk layout terbaik, mencoba membuat denah rumah secara cepat dengan generator layoutbisa membantu sebelum menggambar detail di AutoCAD.

save pin

Final Summary

1. AutoCAD efektif untuk membuat denah teknis presisi.
2. Mulai dari pengaturan unit dan layer.
3. Gunakan Offset untuk ketebalan dinding.
4. Prioritaskan layout ruang sebelum detail.
5. Kesalahan skala bisa menyebabkan biaya renovasi.

FAQ

1. Apakah AutoCAD cocok untuk pemula membuat denah rumah?

Bisa, tetapi kurva belajar cukup tinggi. Banyak pemula membutuhkan waktu memahami command dasar seperti Line, Offset, dan Trim sebelum menggambar denah dengan lancar.

2. Berapa lama belajar cara membuat denah rumah AutoCAD?

Jika belajar rutin, biasanya 1–2 minggu sudah bisa membuat denah sederhana. Menguasai workflow profesional biasanya butuh beberapa bulan latihan.

3. Apa ukuran dinding standar di denah rumah?

Dinding rumah biasanya 10–15 cm untuk dinding dalam, dan 15–20 cm untuk dinding luar tergantung struktur bangunan.

4. Apakah harus menggunakan layer di AutoCAD?

Sangat disarankan. Layer memudahkan mengatur elemen seperti dinding, furnitur, dimensi, dan listrik agar gambar tetap rapi.

5. Apakah denah AutoCAD harus berskala?

Ya. Denah tanpa skala yang benar bisa menyebabkan kesalahan konstruksi saat dibangun di lapangan.

6. Apa perintah AutoCAD paling penting untuk denah rumah?

Line, Offset, Trim, Extend, Copy, dan Block adalah command yang paling sering digunakan saat menggambar denah rumah.

7. Apakah cara membuat denah rumah AutoCAD berbeda untuk rumah kecil?

Prinsipnya sama, tetapi rumah kecil membutuhkan perencanaan sirkulasi ruang yang lebih efisien agar tidak terasa sempit.

8. Apakah ada alternatif selain cara membuat denah rumah AutoCAD?

Ada. Banyak desainer sekarang menggunakan alat perencana denah berbasis 3D atau AI untuk eksplorasi awal sebelum menggambar teknis di AutoCAD.
