Cara Menggambar Denah Rumah dengan AutoCAD: Panduan praktis dari pengalaman proyek nyata agar denah rumah akurat, rapi, dan siap dipakai untuk pembangunan

Jawaban Singkat

Cara menggambar denah rumah dengan AutoCAD dimulai dari mengatur satuan gambar, membuat garis dinding menggunakan perintah line atau offset, lalu menambahkan pintu, jendela, serta dimensi ukuran ruang. Proses ini biasanya dilanjutkan dengan pengaturan layer agar gambar lebih rapi dan mudah dibaca oleh kontraktor.

Dalam praktik proyek nyata, kunci utamanya bukan hanya menggambar bentuk rumah, tetapi memastikan ukuran, skala, dan sirkulasi ruang benar‑benar akurat.

Quick Takeaways

1. Mulai dari pengaturan unit dan skala agar ukuran denah presisi.
2. Gunakan layer terpisah untuk dinding, pintu, jendela, dan dimensi.
3. Perintah offset mempercepat pembuatan ketebalan dinding.
4. Kesalahan umum adalah menggambar tanpa sistem grid.
5. Denah baik selalu mempertimbangkan sirkulasi ruang.

Introduction

Belajar cara menggambar denah rumah dengan AutoCAD sering terlihat mudah di tutorial. Tetapi ketika saya mulai mengerjakan proyek rumah pertama sekitar sepuluh tahun lalu, kenyataannya jauh lebih kompleks.

Banyak pemula bisa menggambar garis, tetapi hasil denah sering tidak bisa dipakai untuk pembangunan. Ukuran meleset, dinding tidak konsisten, atau tata ruang terasa aneh ketika diwujudkan.

Di studio desain tempat saya bekerja dulu, kami sering menerima klien yang datang dengan denah buatan sendiri. Secara visual terlihat rapi, tetapi setelah diperiksa lebih dalam, banyak masalah seperti:

1. lebar koridor terlalu sempit
2. pintu bertabrakan dengan furnitur
3. ketebalan dinding tidak realistis

Sekarang prosesnya jauh lebih cepat karena banyak desainer juga menggabungkan AutoCAD dengan alat visualisasi modern seperti yang bisa dilihat pada panduan cara membuat denah rumah 3D secara praktis. Namun dasar menggambar denah tetap sama.

Di artikel ini saya akan membagikan langkah yang benar‑benar dipakai dalam proyek nyata, termasuk kesalahan yang sering tidak dibahas di tutorial biasa.

save pin

Bagaimana langkah dasar menggambar denah rumah di AutoCAD?

Insight utama: Denah yang baik selalu dimulai dari struktur ukuran, bukan dari bentuk rumah.

Banyak pemula langsung menggambar bentuk rumah. Dalam praktik profesional, kami selalu memulai dari sistem ukuran terlebih dahulu.

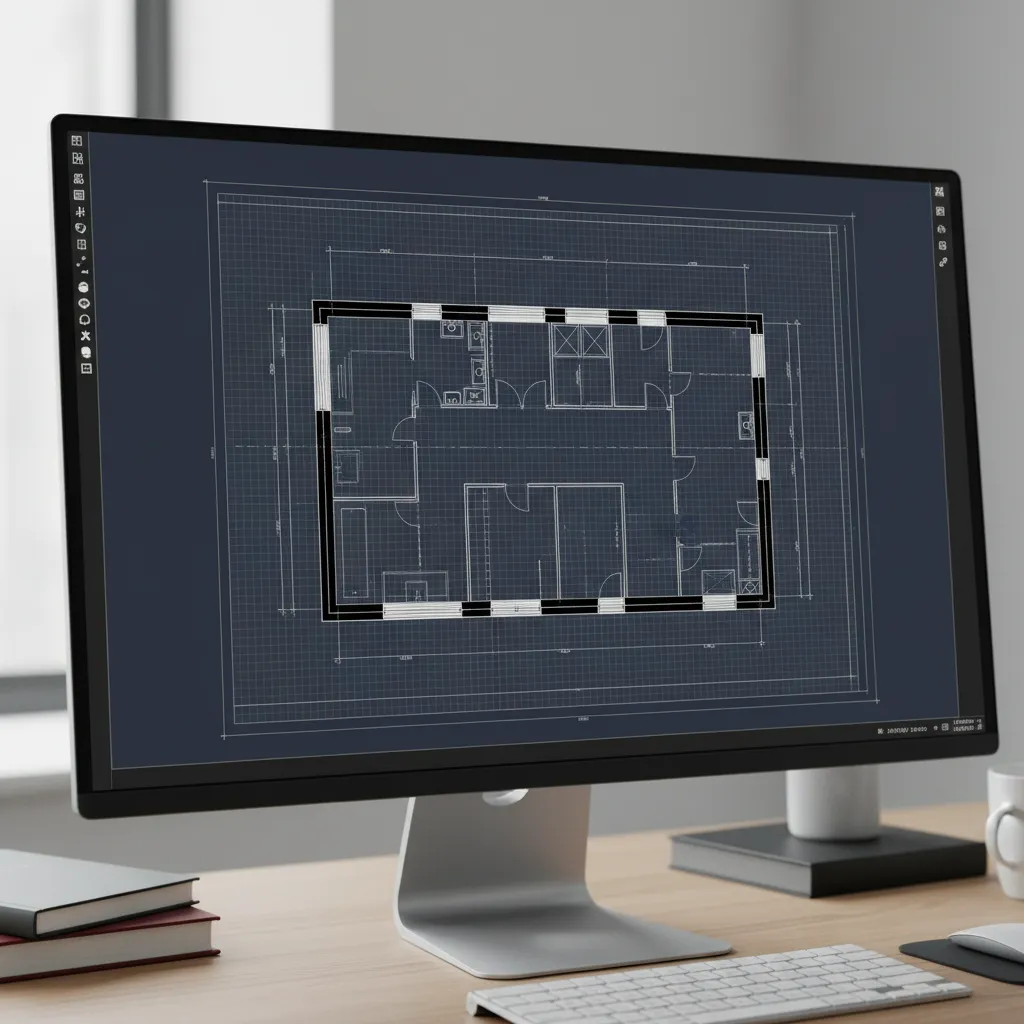

Langkah dasar yang biasanya saya gunakan:

1. Atur unit gambar ke meter atau milimeter
2. Buat grid garis bantu
3. Gambar garis dinding utama
4. Gunakan offset untuk ketebalan dinding
5. Tambahkan bukaan pintu dan jendela
6. Masukkan dimensi ukuran

Contoh dari proyek rumah tipe 120 yang pernah saya kerjakan: kami mulai dari grid 1 meter agar setiap ruangan mudah diukur ulang ketika proses pembangunan.

Ini terlihat sederhana, tetapi grid sering menjadi perbedaan antara denah profesional dan denah amatir.

save pin

Mengapa pengaturan layer sangat penting?

Insight utama: Tanpa layer yang jelas, denah akan sulit dibaca kontraktor.

Salah satu kesalahan yang sering saya temui pada desainer pemula adalah menggambar semua elemen dalam satu layer.

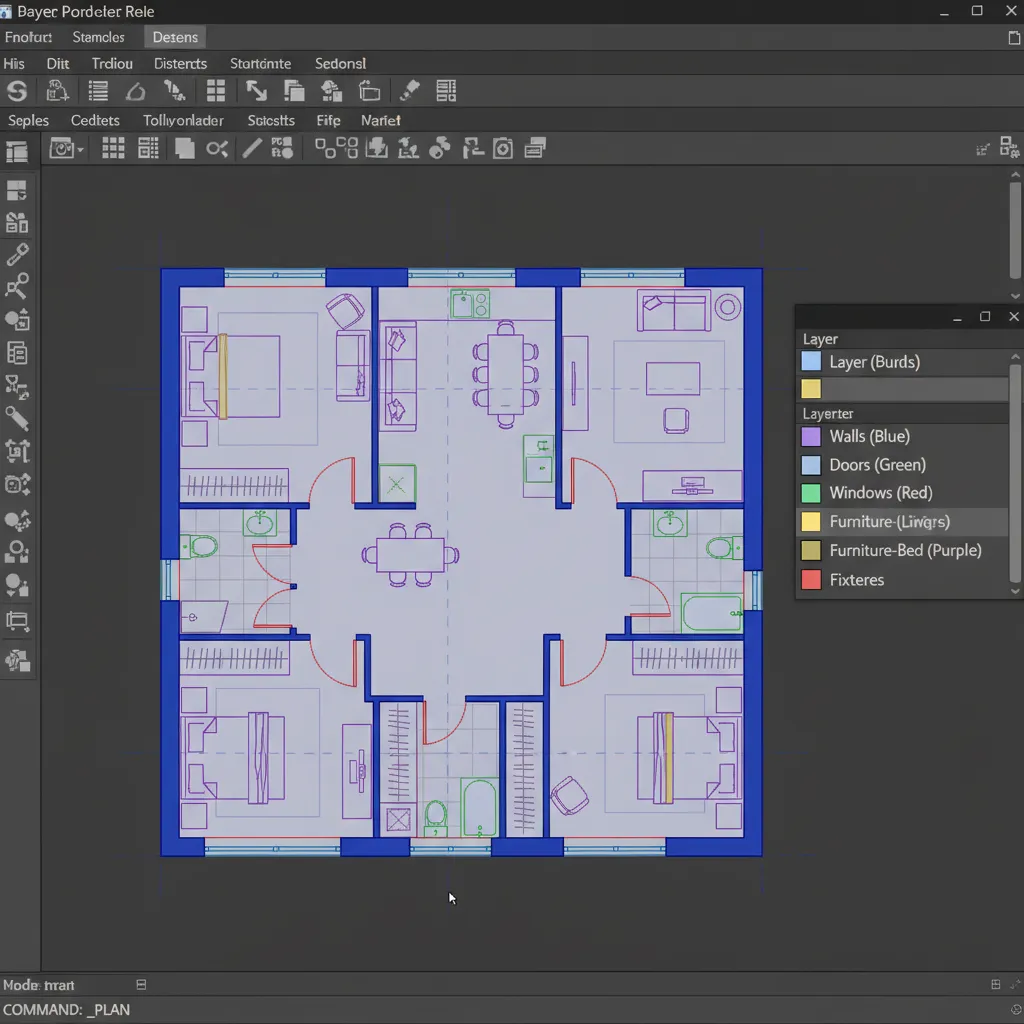

Dalam proyek nyata, biasanya saya menggunakan struktur layer seperti ini:

1. Dinding
2. Pintu
3. Jendela
4. Furniture
5. Dimensi ukuran
6. Text keterangan

Dengan layer terpisah, kita bisa:

1. mengontrol ketebalan garis
2. menyembunyikan elemen tertentu
3. mempermudah revisi desain

Di kantor desain tempat saya dulu bekerja, standar layer bahkan sudah ditentukan sejak awal proyek agar semua anggota tim bisa membaca gambar dengan cepat.

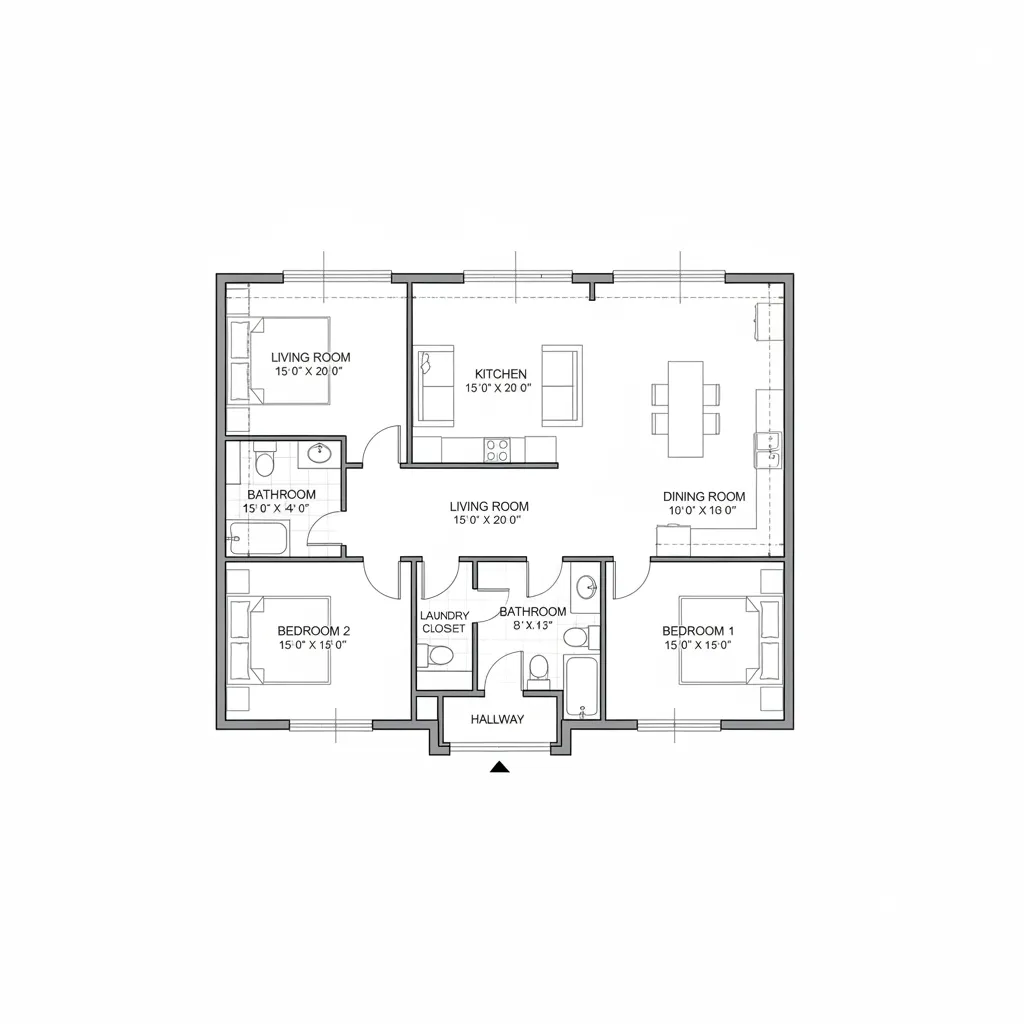

Apa kesalahan paling sering saat menggambar denah?

Insight utama: Kesalahan terbesar biasanya bukan di gambar, tetapi di logika ruang.

Beberapa kesalahan yang sering saya temui:

1. ukuran kamar terlalu kecil untuk furnitur
2. posisi pintu mengganggu jalur sirkulasi
3. tidak memperhitungkan ketebalan dinding
4. koridor terlalu sempit

Contoh nyata: seorang klien pernah membawa denah rumah dengan kamar tidur selebar 2,5 meter. Setelah dihitung, tempat tidur dan lemari hampir tidak muat.

Ini sebabnya dalam proyek profesional, denah sering diuji juga dengan simulasi ruang seperti yang dijelaskan dalam panduan perencanaan tata ruang rumah secara digital.

save pin

Apakah AutoCAD cukup untuk membuat denah rumah?

Insight utama: AutoCAD sangat kuat untuk gambar teknis, tetapi visualisasi sering membutuhkan alat tambahan.

AutoCAD sangat presisi untuk:

1. gambar kerja arsitektur
2. dimensi konstruksi
3. layout bangunan

Namun banyak klien sulit membayangkan ruang hanya dari denah 2D.

Karena itu di banyak studio desain modern, AutoCAD biasanya digabung dengan:

1. visualisasi 3D
2. render interior
3. simulasi tata ruang

Ini membantu klien memahami ruang sebelum pembangunan dimulai.

Answer Box

Cara menggambar denah rumah dengan AutoCAD dimulai dari pengaturan unit, pembuatan grid, menggambar dinding dengan line dan offset, lalu menambahkan pintu, jendela, dan dimensi. Penggunaan layer sangat penting agar gambar rapi dan mudah dipahami saat proses pembangunan.

save pin

Bagaimana membuat denah terlihat profesional?

Insight utama: Detail kecil sering menentukan apakah denah terlihat profesional atau tidak.

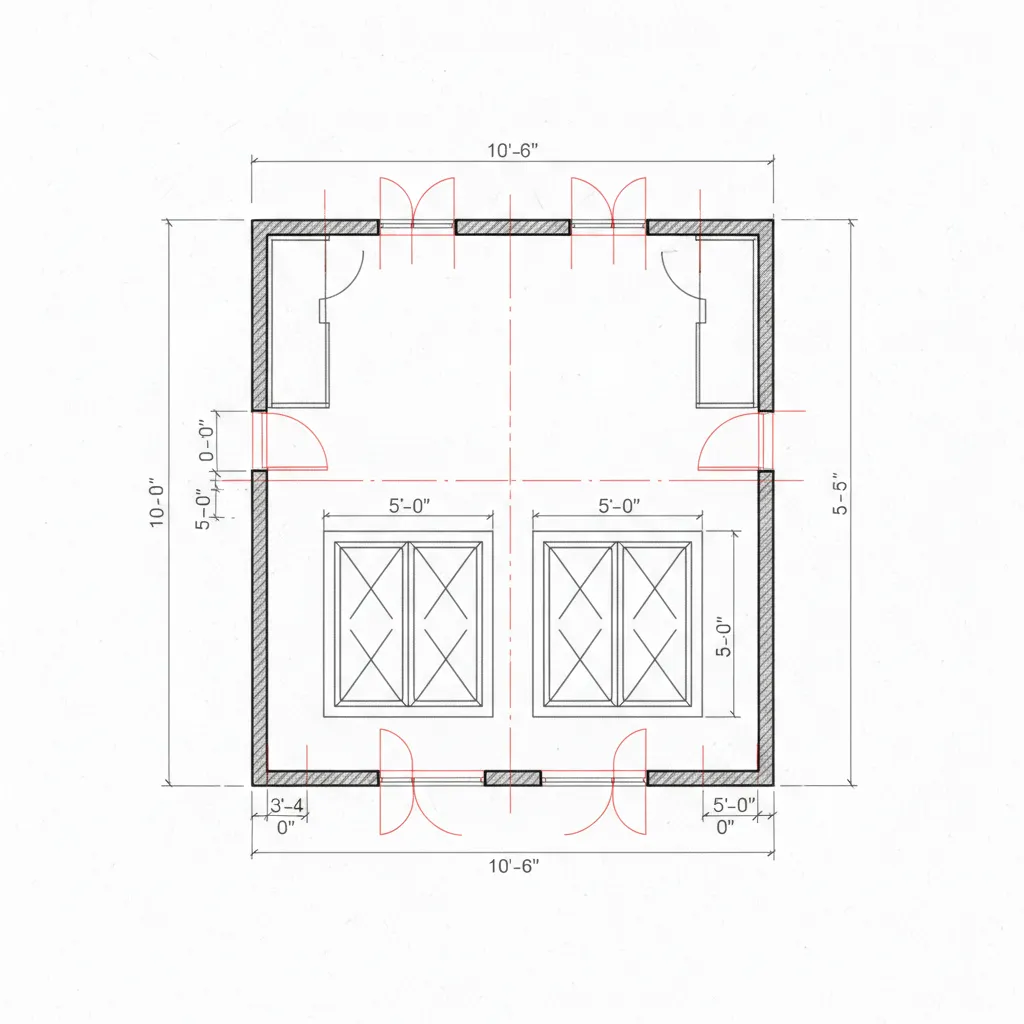

Beberapa teknik sederhana yang selalu saya gunakan:

1. ketebalan garis berbeda untuk dinding dan furnitur
2. dimensi ukuran konsisten
3. simbol pintu dan jendela standar
4. penamaan ruang jelas

Hal lain yang jarang dibahas adalah biaya tersembunyi dari desain yang tidak rapi. Denah yang membingungkan bisa menyebabkan kesalahan pembangunan yang mahal.

Karena itu banyak desainer sekarang juga menyiapkan visualisasi tambahan seperti yang bisa dibuat melalui proses render rumah 3D untuk presentasi desain.

Final Summary

1. Mulai denah dari sistem ukuran dan grid.
2. Gunakan layer untuk menjaga kerapian gambar.
3. Perhatikan logika ruang, bukan hanya bentuk.
4. AutoCAD kuat untuk teknis, visualisasi butuh alat tambahan.
5. Denah jelas mencegah kesalahan pembangunan mahal.

FAQ

1. Apakah pemula bisa belajar cara menggambar denah rumah dengan AutoCAD?

Ya. Pemula bisa memulai dengan perintah dasar seperti line, offset, trim, dan dimension. Dengan latihan beberapa minggu, denah sederhana biasanya sudah bisa dibuat.

2. Berapa ukuran dinding standar pada denah rumah?

Untuk rumah tinggal biasanya 12–15 cm untuk dinding bata ringan atau bata merah setelah finishing.

3. Apakah AutoCAD harus digunakan untuk membuat denah rumah?

Tidak harus, tetapi AutoCAD masih menjadi standar industri karena presisi dan kompatibilitas dengan gambar kerja konstruksi.

4. Berapa lama belajar cara menggambar denah rumah dengan AutoCAD?

Dasar bisa dipelajari dalam beberapa minggu. Namun membuat denah profesional biasanya membutuhkan pengalaman proyek nyata.

5. Apa perintah AutoCAD yang paling sering digunakan untuk denah?

Line, offset, trim, extend, copy, mirror, dan dimension adalah perintah yang paling sering dipakai.

6. Apakah denah AutoCAD bisa langsung dipakai untuk membangun rumah?

Bisa, tetapi biasanya perlu dilengkapi gambar kerja lain seperti tampak, potongan, dan detail konstruksi.

7. Mengapa denah rumah sering direvisi berkali‑kali?

Karena desain harus menyesuaikan kebutuhan ruang, struktur bangunan, dan anggaran pembangunan.

8. Apa perbedaan denah konsep dan denah kerja?

Denah konsep fokus pada tata ruang, sedangkan denah kerja berisi ukuran detail yang digunakan dalam konstruksi.
