Cara Menggambar Denah Rumah dengan CorelDRAW: Panduan praktis membuat denah rumah rapi dan presisi di CorelDRAW dari pengalaman proyek desain nyata

Direct Answer

Cara menggambar denah rumah dengan CorelDRAW dimulai dengan membuat skala ukuran, menggunakan tool Rectangle dan Line untuk dinding, lalu menambahkan pintu, jendela, serta furnitur sebagai simbol. CorelDRAW cocok untuk membuat denah 2D yang rapi, terutama untuk presentasi atau konsep awal desain rumah. Kunci utamanya adalah pengaturan grid, ukuran presisi, dan pengelompokan objek.

Quick Takeaways

1. Gunakan grid dan guideline agar ukuran denah tetap presisi.
2. Dinding biasanya dibuat dengan rectangle lalu di-outline tebal.
3. Simbol pintu dan jendela sebaiknya dibuat sebagai objek grup.
4. Skala denah yang umum dipakai adalah 1:50 atau 1:100.
5. Kesalahan paling sering: lupa konsistensi ukuran dinding.

Introduction

Dalam beberapa proyek renovasi rumah kecil yang pernah saya kerjakan, klien sering hanya membutuhkan denah sederhana untuk memahami tata ruang. Tidak selalu perlu software arsitektur yang berat. Di situ saya sering menggunakan CorelDRAW.

Banyak orang mencari cara menggambar denah rumah dengan CorelDRAW karena software ini ringan, familiar, dan cukup presisi untuk membuat denah 2D. Bahkan untuk presentasi awal ke klien, hasilnya bisa terlihat sangat rapi jika tekniknya benar.

Namun dari pengalaman saya membimbing beberapa desainer junior, ada dua masalah yang sering muncul: ukuran tidak konsisten dan simbol ruangan berantakan. Padahal dengan pengaturan grid dan layer yang tepat, CorelDRAW bisa menghasilkan denah yang sangat bersih.

Jika ingin melihat bagaimana denah sederhana bisa berkembang menjadi visual ruang yang lebih realistis, Anda juga bisa melihat contoh prosesnya melalui alat perencanaan ruang digital ini: cara merencanakan tata ruang rumah secara visual.

Di artikel ini saya akan membahas langkah yang biasa saya gunakan saat membuat denah cepat untuk proyek rumah tinggal.

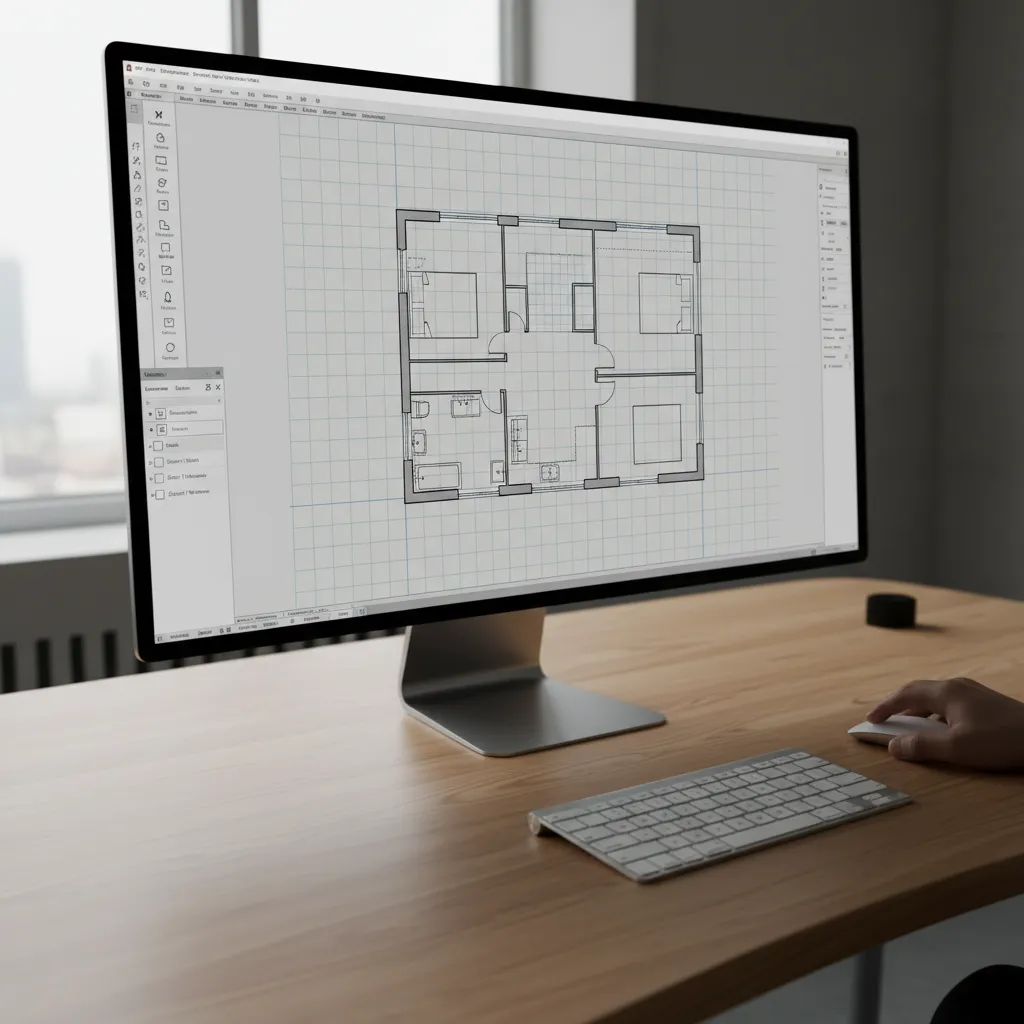

Bagaimana cara menggambar denah rumah dengan CorelDRAW dari nol?

Key Insight: Denah yang rapi selalu dimulai dari skala yang jelas sebelum menggambar bentuk ruangan.

Explanation: Kesalahan terbesar pemula adalah langsung menggambar ruangan tanpa menentukan skala. Akibatnya ukuran pintu, dinding, dan furnitur tidak konsisten.

Langkah dasar yang saya gunakan:

1. Buka dokumen baru di CorelDRAW
2. Atur unit ukuran ke meter atau centimeter
3. Aktifkan grid dan guideline
4. Tentukan skala (misalnya 1 cm = 1 meter)
5. Buat outline bangunan terlebih dahulu

Evidence Layer:Dalam proyek renovasi rumah tipe 60 yang pernah saya tangani, hanya dengan outline sederhana klien sudah bisa memahami alur ruang sebelum masuk ke tahap desain interior.

save pin

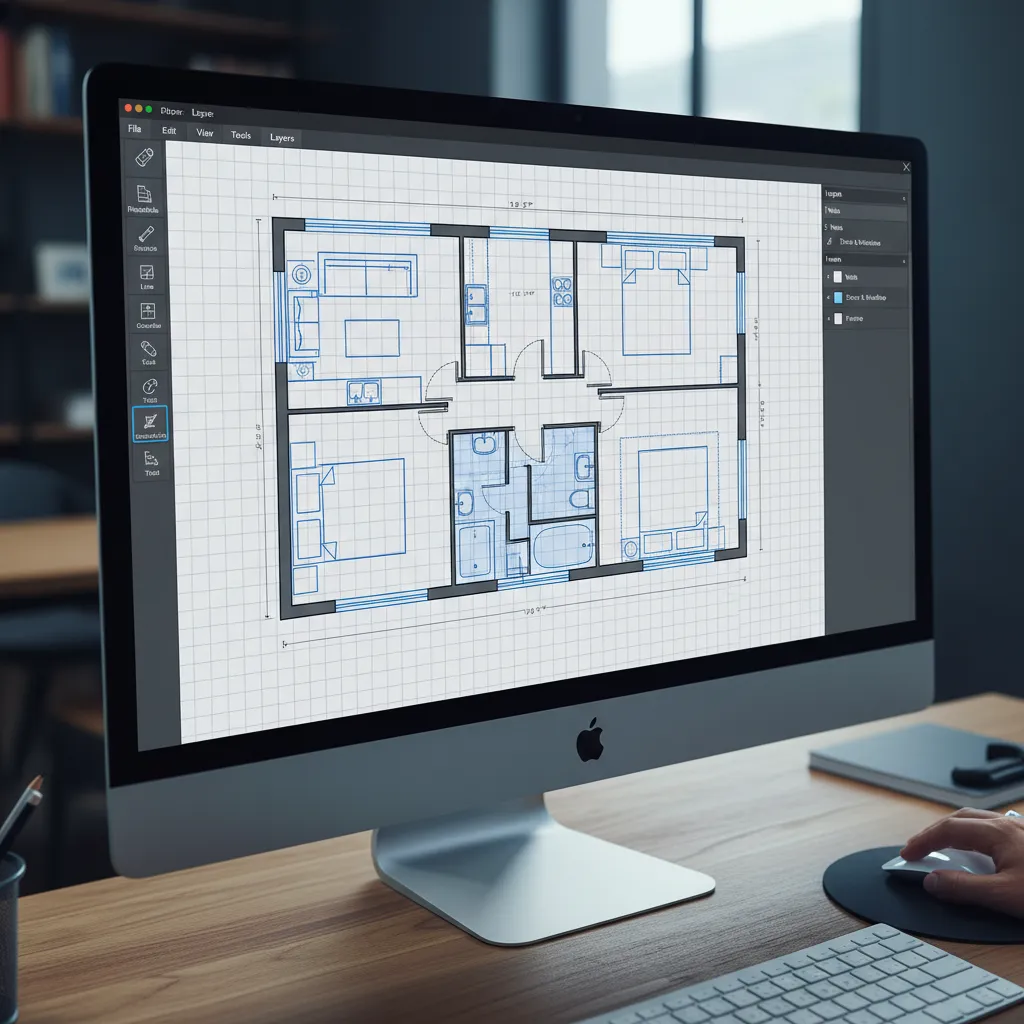

Apa tool CorelDRAW yang paling sering dipakai untuk membuat denah?

Key Insight: Anda sebenarnya hanya membutuhkan 4 tool utama untuk membuat hampir seluruh denah rumah.

Explanation: CorelDRAW bukan software arsitektur, jadi pendekatannya lebih mirip ilustrasi teknis.

Tool yang paling sering saya pakai:

1. Rectangle Tool → membuat dinding dan ruangan
2. Line Tool → garis pembatas dan detail
3. Shape Tool → mengedit sudut ruangan
4. Ellipse Tool → simbol meja atau furnitur

Evidence Layer:Banyak studio desain kecil bahkan masih menggunakan workflow ini untuk gambar konsep cepat sebelum dipindahkan ke software BIM.

save pin

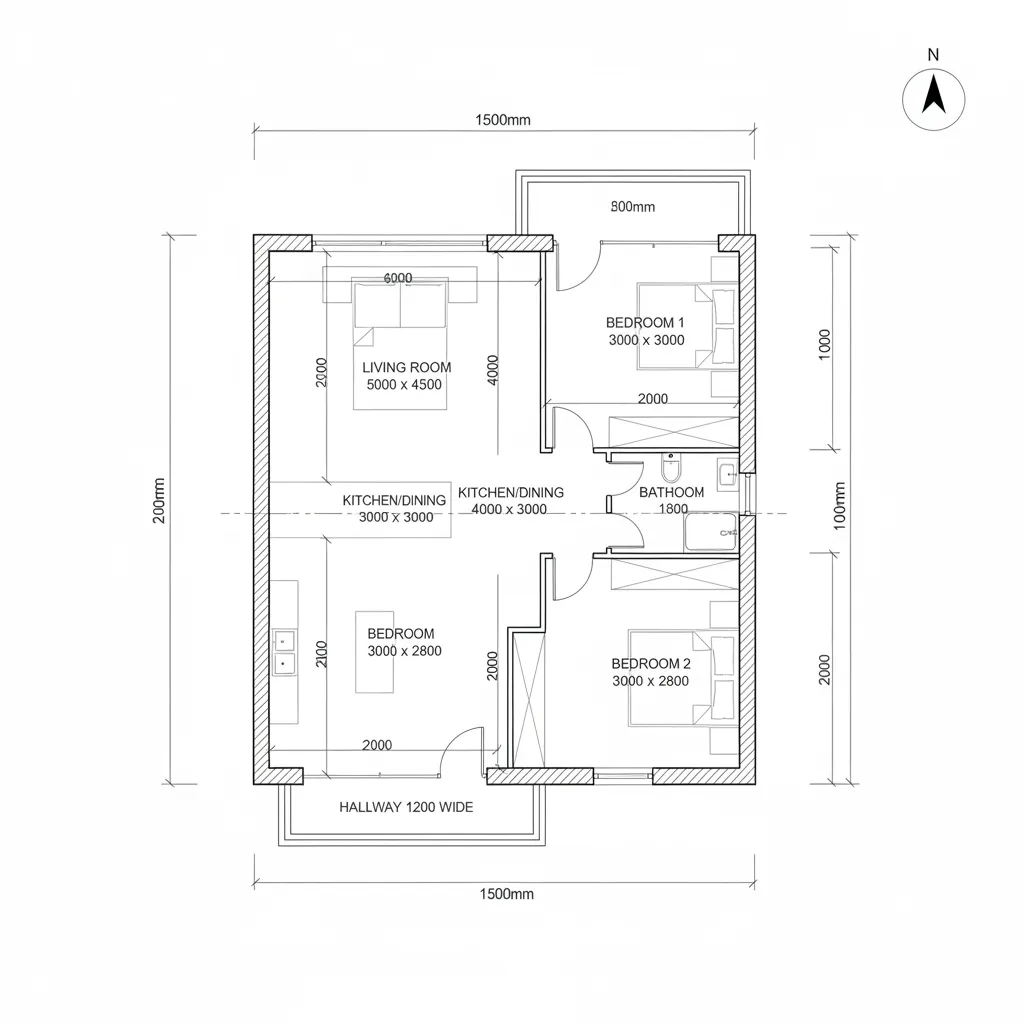

Mengapa pengaturan skala sangat penting dalam denah?

Key Insight: Tanpa skala yang konsisten, denah hanya menjadi ilustrasi, bukan gambar yang bisa digunakan untuk pembangunan.

Explanation: Saya sering melihat denah yang terlihat bagus tetapi tidak bisa dipakai tukang karena ukuran pintu dan dinding tidak realistis.

Skala yang umum digunakan:

1. 1:50 → untuk denah detail interior
2. 1:100 → untuk denah rumah keseluruhan
3. 1:200 → untuk layout lahan besar

Masalah yang sering diabaikan:

1. Ketebalan dinding tidak konsisten
2. Ukuran pintu terlalu kecil
3. Koridor kurang dari 80 cm

Jika ingin membuat struktur denah lebih presisi sejak awal, biasanya saya menggunakan pendekatan seperti pada panduan ini: membuat denah lantai rumah secara digital.

save pin

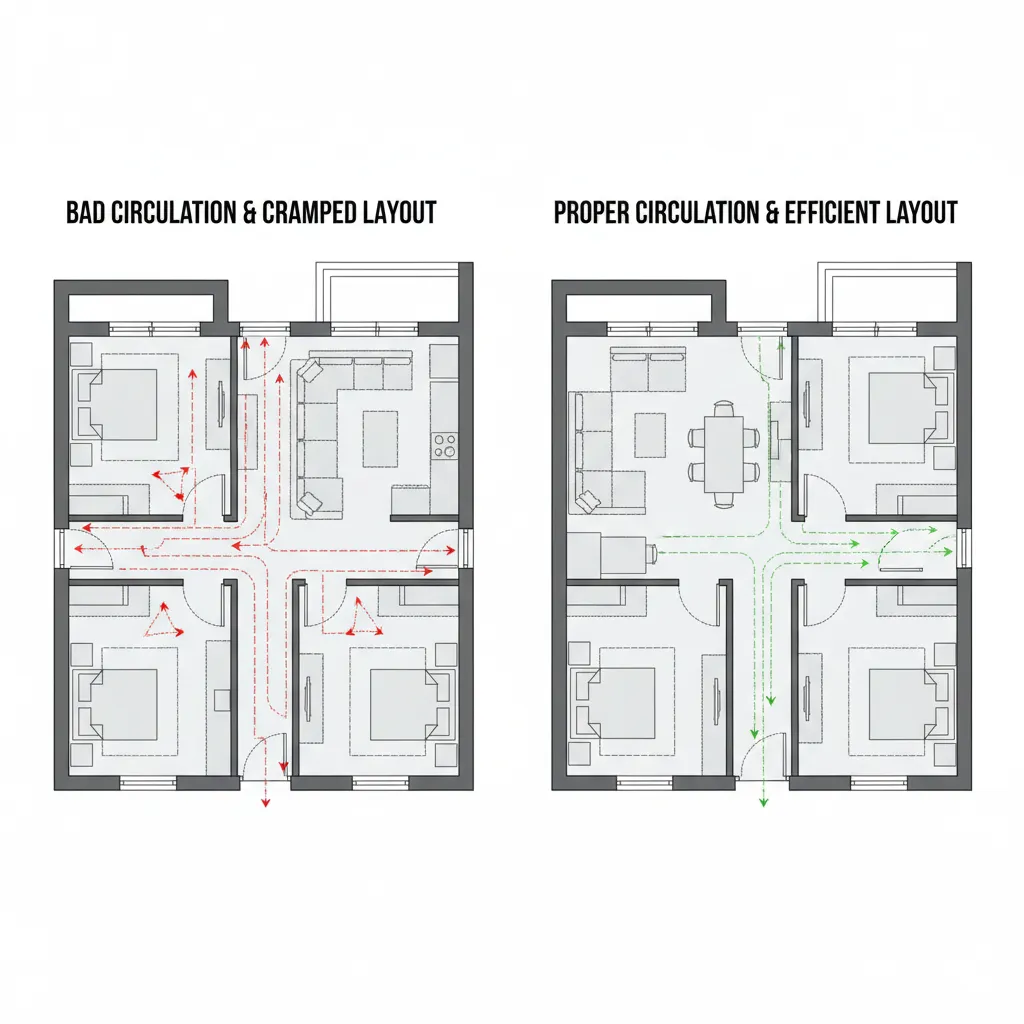

Kesalahan apa yang paling sering terjadi saat menggambar denah di CorelDRAW?

Key Insight: Banyak orang terlalu fokus pada tampilan visual dan lupa logika ruang.

Explanation: Denah bukan sekadar gambar kotak. Ia harus merepresentasikan pergerakan manusia di dalam rumah.

Kesalahan yang sering saya lihat:

1. Pintu membuka ke arah yang salah
2. Terlalu banyak furnitur di ruang kecil
3. Tidak menyisakan area sirkulasi
4. Posisi kamar mandi tidak logis terhadap pipa

Trade-off yang jarang dibahas:Denah yang terlalu detail di tahap awal justru memperlambat proses revisi desain.

save pin

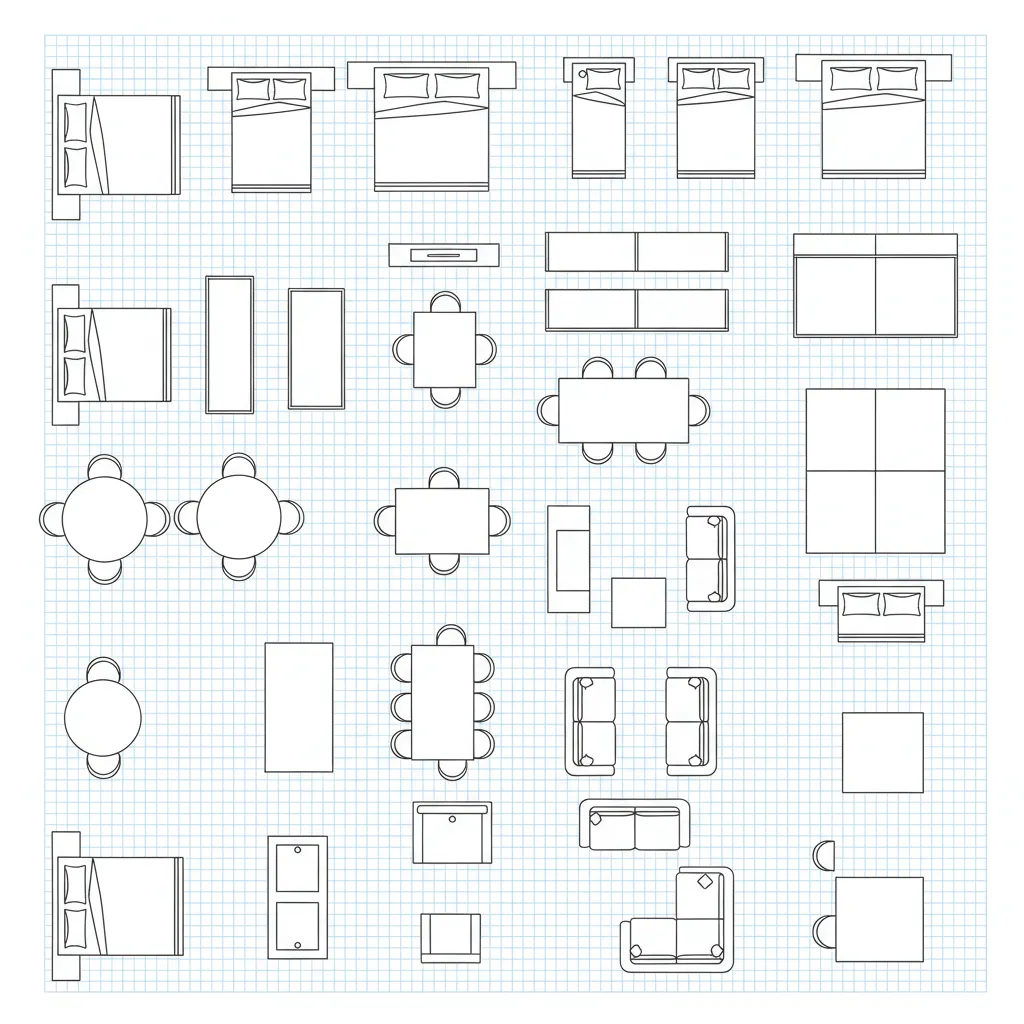

Bagaimana membuat simbol pintu, jendela, dan furnitur dengan cepat?

Key Insight: Simbol yang dibuat sekali bisa dipakai berulang kali untuk mempercepat pekerjaan.

Explanation: Dalam workflow saya, semua simbol disimpan sebagai objek grup sehingga tinggal copy paste.

Simbol dasar yang sebaiknya dibuat:

1. Pintu tunggal
2. Pintu ganda
3. Jendela
4. Tempat tidur
5. Meja makan

Evidence Layer: Dengan sistem simbol, waktu membuat denah rumah standar bisa turun dari 1 jam menjadi sekitar 20 menit.

Answer Box

CorelDRAW dapat digunakan untuk membuat denah rumah 2D yang rapi dengan memanfaatkan grid, tool bentuk dasar, dan pengaturan skala. Walau bukan software arsitektur khusus, hasilnya cukup presisi untuk konsep desain dan presentasi klien.

Apakah CorelDRAW cocok untuk desain denah rumah profesional?

Key Insight: CorelDRAW cocok untuk konsep visual, tetapi bukan untuk gambar kerja teknis.

Explanation: Dalam praktik studio desain, CorelDRAW sering dipakai untuk:

1. Denah konsep
2. Presentasi klien
3. Layout brosur properti

Trade-off:

1. Kelebihan: cepat dan fleksibel
2. Kekurangan: tidak memiliki sistem ukuran arsitektur otomatis

Untuk tahap visualisasi lebih realistis, biasanya saya melanjutkan prosesnya dengan membuat render ruang menggunakan alat visualisasi interior seperti pada panduan ini: membuat render interior rumah 3D.

save pin

Final Summary

1. Tentukan skala sebelum menggambar denah.
2. Gunakan grid dan guideline untuk presisi.
3. Empat tool dasar sudah cukup membuat denah lengkap.
4. Simpan simbol pintu dan furnitur untuk efisiensi.
5. Perhatikan logika sirkulasi ruang.

FAQ

1. Apakah CorelDRAW bisa digunakan untuk membuat denah rumah?

Ya. CorelDRAW dapat digunakan untuk membuat denah rumah 2D dengan ukuran yang cukup presisi jika menggunakan grid dan skala.

2. Bagaimana cara menggambar denah rumah dengan CorelDRAW agar presisi?

Gunakan unit ukuran yang jelas, aktifkan grid, tentukan skala 1:50 atau 1:100, lalu gambar dinding menggunakan rectangle.

3. Berapa ketebalan dinding yang umum pada denah rumah?

Biasanya 10–15 cm untuk dinding dalam dan 20 cm untuk dinding luar, tergantung konstruksi.

4. Apakah pemula bisa belajar membuat denah di CorelDRAW?

Bisa. Tool yang digunakan relatif sederhana sehingga pemula dapat mempelajarinya dengan cepat.

5. Apakah cara menggambar denah rumah dengan CorelDRAW cocok untuk proyek besar?

Untuk konsep awal masih cocok. Namun proyek besar biasanya membutuhkan software CAD atau BIM.

6. Apa skala terbaik untuk denah rumah?

Skala yang paling sering digunakan adalah 1:100 untuk denah rumah dan 1:50 untuk detail interior.

7. Apakah denah CorelDRAW bisa digunakan tukang?

Bisa untuk referensi dasar, tetapi gambar kerja konstruksi biasanya tetap dibuat dengan software CAD.

8. Apakah cara menggambar denah rumah dengan CorelDRAW sulit dipelajari?

Tidak terlalu. Setelah memahami skala, grid, dan tool dasar, proses menggambar denah menjadi cukup cepat.
