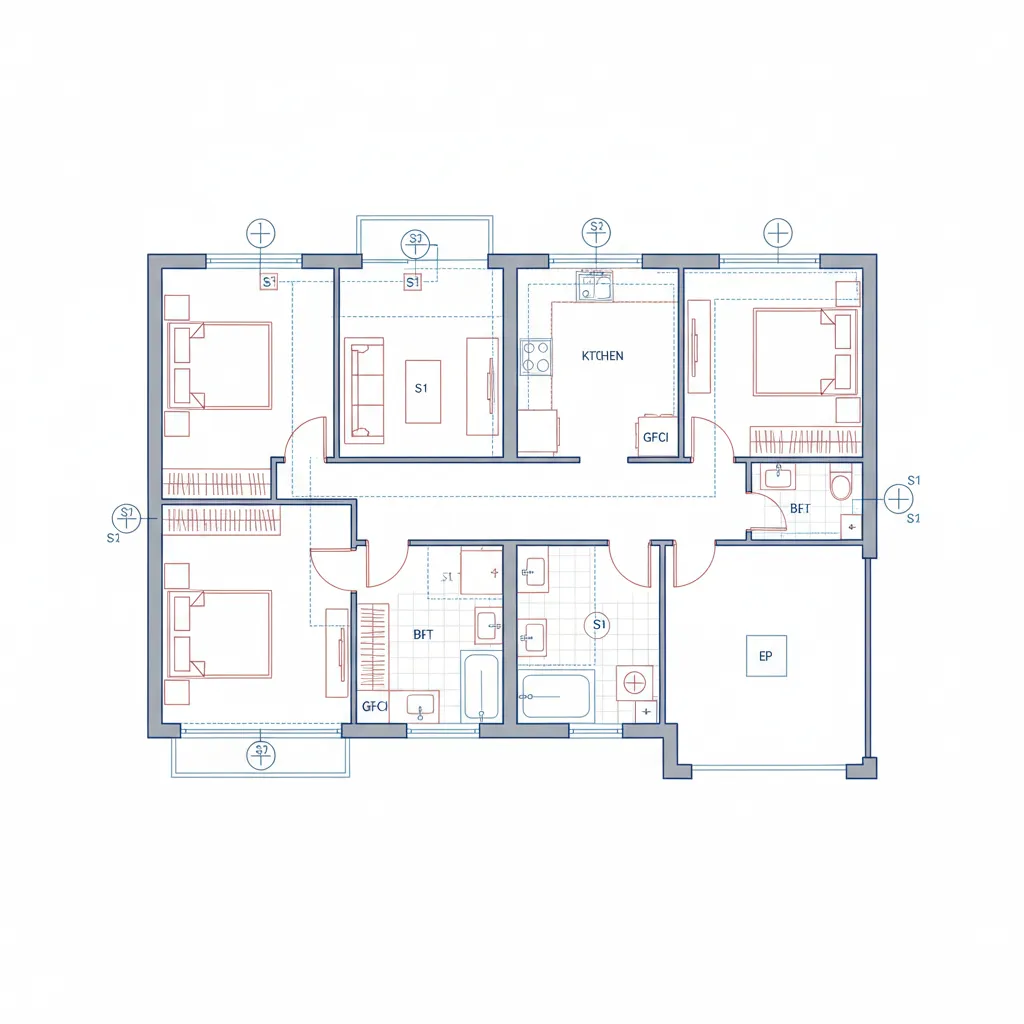

Contoh Denah Instalasi Listrik Rumah yang Aman: Panduan praktis membaca dan membuat denah instalasi listrik rumah agar aman, efisien, dan mudah dipasang saat pembangunan.

Direct Answer

Contoh denah instalasi listrik rumah adalah gambar perencanaan jalur kabel, posisi sakelar, stop kontak, lampu, dan panel listrik di dalam rumah. Denah ini membantu tukang listrik memasang instalasi secara rapi, aman, dan efisien. Tanpa denah yang jelas, instalasi sering berantakan dan berpotensi menimbulkan masalah listrik di kemudian hari.

Quick Takeaways

1. Denah instalasi listrik menentukan posisi lampu, sakelar, dan stop kontak sebelum pembangunan.
2. Perencanaan awal bisa menghemat biaya bongkar ulang instalasi.
3. Panel listrik sebaiknya mudah diakses tetapi tidak terlihat mencolok.
4. Banyak rumah gagal karena jalur kabel tidak direncanakan sejak awal.

Introduction

Saat saya pertama kali terlibat dalam proyek renovasi rumah kecil di Bandung, masalah yang paling sering muncul justru bukan desain interior—melainkan instalasi listrik. Banyak pemilik rumah sudah memiliki desain ruang yang bagus, tetapi tidak memiliki contoh denah instalasi listrik rumah yang jelas.

Akibatnya, posisi sakelar tidak nyaman, stop kontak terlalu sedikit, bahkan jalur kabel harus dibongkar ulang setelah dinding selesai dicat. Ini kesalahan yang sebenarnya sangat umum.

Dalam beberapa proyek terakhir, saya hampir selalu memulai desain rumah dengan membuat rencana ruang digital terlebih dahulu menggunakan alat perencana tata ruang seperti ini: membuat perencanaan tata ruang rumah secara visual. Dari situ, baru posisi lampu dan instalasi listrik ditentukan secara logis.

Di artikel ini saya akan membahas contoh denah instalasi listrik rumah yang sering digunakan pada rumah sederhana hingga rumah modern, termasuk kesalahan yang sering terjadi dan biaya tersembunyi yang jarang dibahas.

save pin

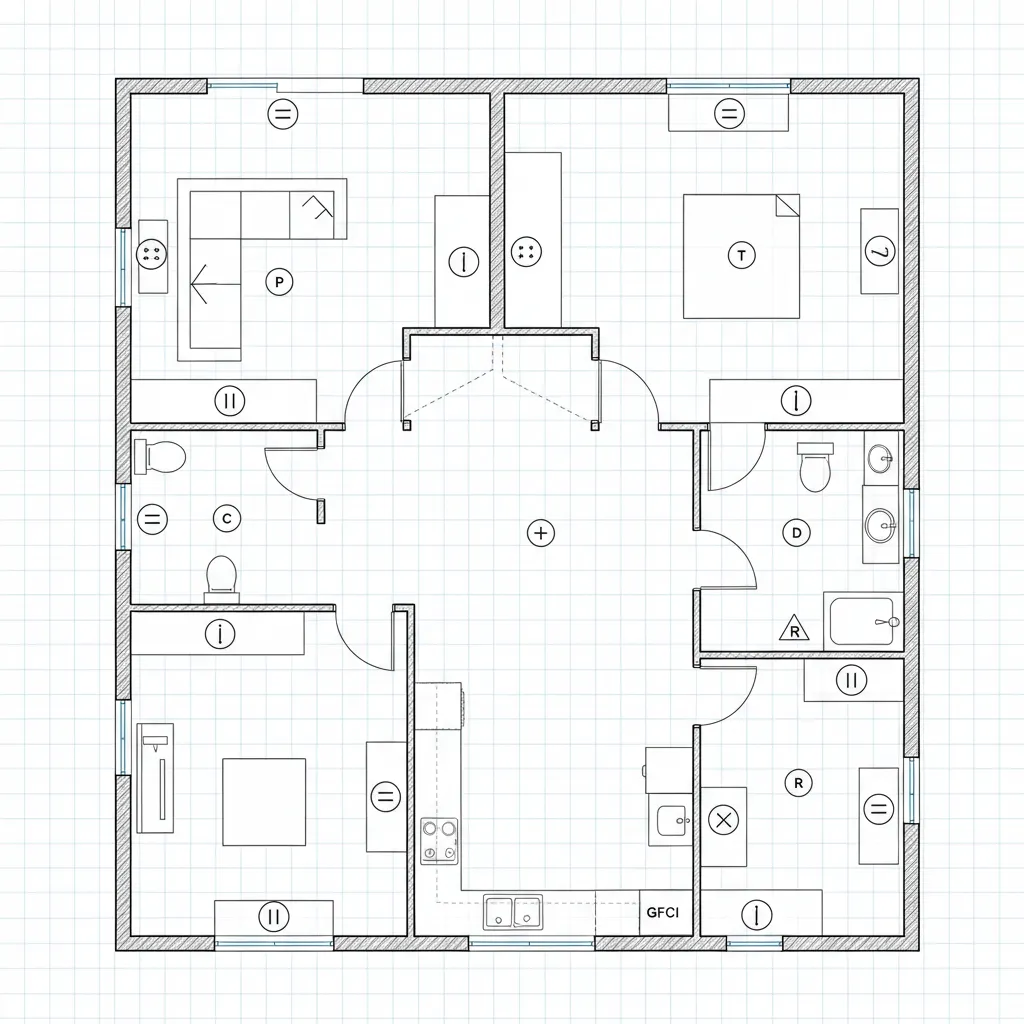

Apa Itu Denah Instalasi Listrik Rumah?

Insight utama: Denah instalasi listrik adalah peta sistem listrik rumah yang menunjukkan jalur kabel dan titik perangkat listrik.

Denah ini biasanya dibuat sebelum pembangunan dimulai agar tukang listrik mengetahui dengan tepat di mana harus menanam kabel di dalam dinding.

Komponen yang biasanya ada dalam denah:

1. Panel listrik utama
2. Jalur kabel utama
3. Titik lampu
4. Sakelar
5. Stop kontak
6. Peralatan khusus seperti AC atau pemanas air

Dalam praktik proyek nyata, saya sering menemukan rumah yang tidak memiliki denah ini. Tukang biasanya hanya "mengira-ngira" posisi stop kontak berdasarkan pengalaman. Hasilnya sering tidak ideal.

Mengapa Denah Instalasi Listrik Harus Direncanakan Sejak Awal?

Insight utama: Perencanaan listrik yang terlambat hampir selalu membuat biaya renovasi meningkat.

Banyak orang berpikir instalasi listrik bisa dipikirkan nanti. Dalam kenyataannya, justru sebaliknya.

Masalah yang sering terjadi jika tanpa denah:

1. Dinding harus dibobok ulang
2. Kabel terlihat di luar dinding
3. Stop kontak kurang
4. Sakelar berada di posisi tidak nyaman

Salah satu biaya tersembunyi yang sering saya lihat adalah biaya bongkar keramik atau dinding hanya untuk menambah satu jalur kabel baru.

Dengan membuat denah lebih dulu—bahkan menggunakan alat pembuat denah rumah 3D—posisi lampu dan stop kontak bisa disesuaikan langsung dengan tata ruang.

save pin

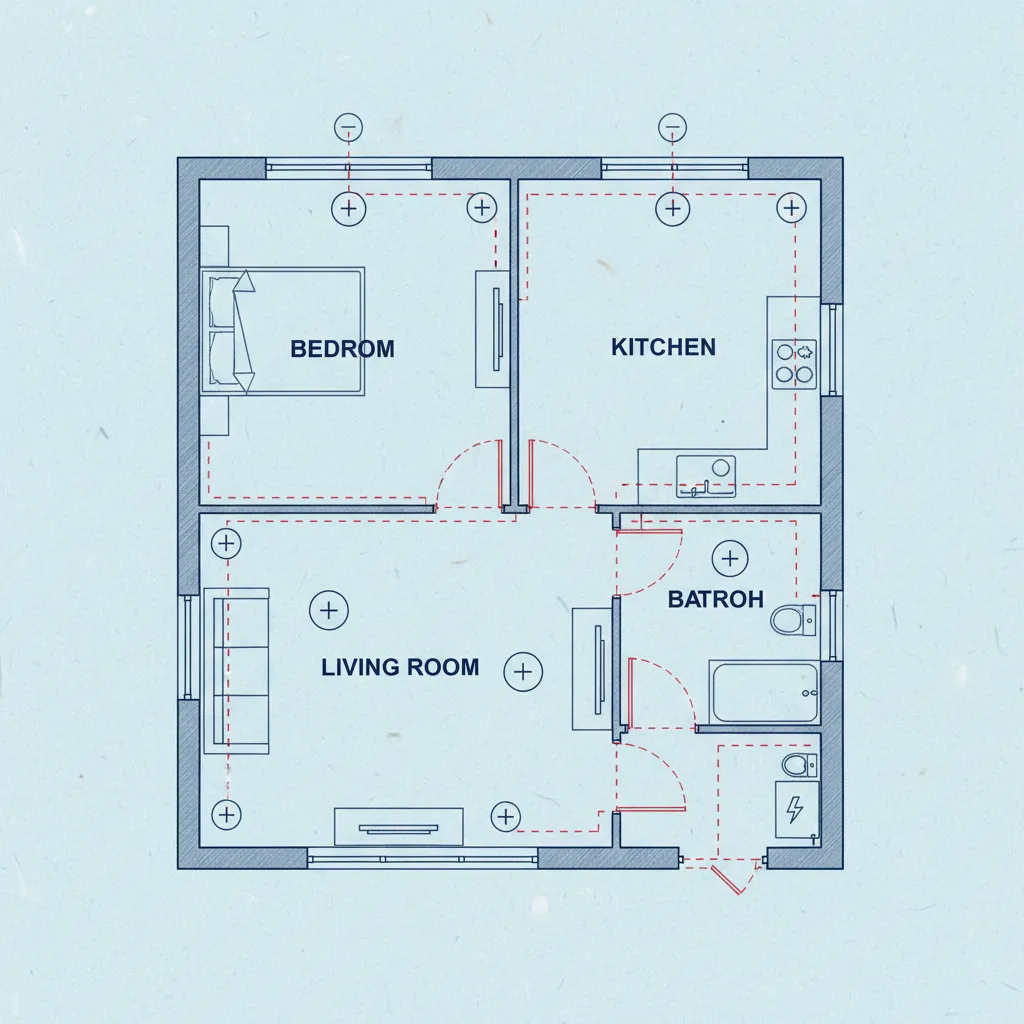

Bagaimana Contoh Denah Instalasi Listrik Rumah Sederhana?

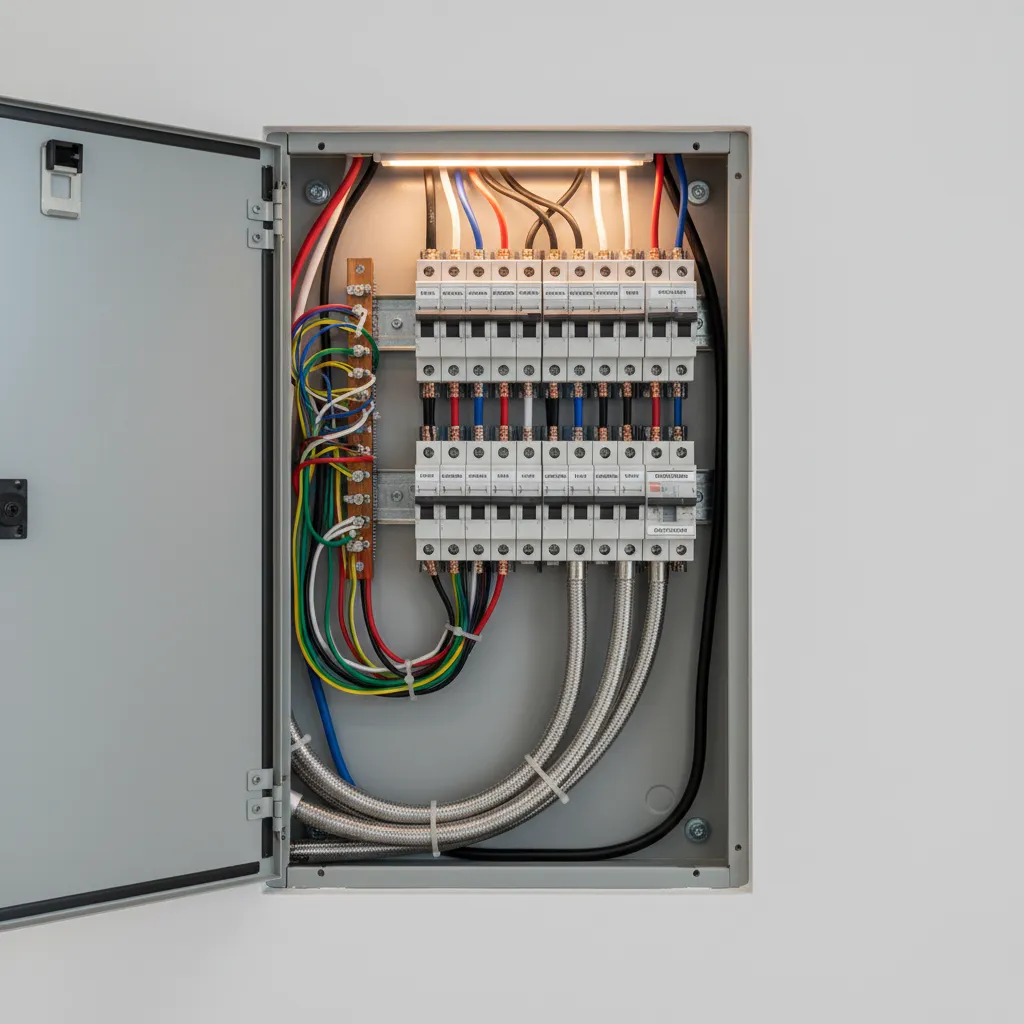

Insight utama: Rumah sederhana biasanya menggunakan satu panel utama dengan beberapa jalur cabang.

Berikut pola yang paling umum digunakan:

1. Panel listrik di dekat pintu masuk
2. Satu jalur untuk lampu seluruh rumah
3. Satu jalur untuk stop kontak umum
4. Satu jalur khusus untuk dapur
5. Satu jalur khusus untuk AC

Contoh penempatan:

1. Ruang tamu: 1 lampu utama + 2 stop kontak
2. Kamar tidur: 1 lampu utama + 2 stop kontak + 1 sakelar dekat pintu
3. Dapur: 3–4 stop kontak untuk alat dapur
4. Kamar mandi: lampu + ventilasi listrik

Kesalahan yang sering terjadi adalah menempatkan terlalu sedikit stop kontak di dapur. Padahal alat dapur modern semakin banyak.

save pin

Apa Kesalahan Paling Sering dalam Instalasi Listrik Rumah?

Insight utama: Banyak masalah listrik bukan karena kualitas kabel, tetapi karena perencanaan yang buruk.

Beberapa kesalahan yang sering saya temui di proyek:

1. Panel listrik ditempatkan di area sulit dijangkau
2. Sakelar lampu terlalu jauh dari pintu
3. Stop kontak tersembunyi di belakang lemari
4. Tidak ada jalur listrik khusus untuk AC

Trade-off yang jarang dijelaskan: semakin banyak jalur listrik terpisah, semakin aman sistemnya—tetapi biaya instalasi juga meningkat.

Namun untuk rumah modern, saya hampir selalu menyarankan minimal tiga jalur berbeda agar tidak semua listrik mati sekaligus saat terjadi masalah.

save pin

Apakah Rumah Kecil Tetap Membutuhkan Denah Instalasi?

Insight utama: Rumah kecil justru lebih membutuhkan perencanaan listrik yang presisi.

Karena ruang terbatas, posisi sakelar dan stop kontak harus benar-benar efisien.

Tips yang sering saya gunakan:

1. Gunakan sakelar ganda untuk dua lampu
2. Letakkan stop kontak dekat meja kerja
3. Sediakan stop kontak tambahan untuk masa depan

Jika Anda sedang merancang rumah dari awal, membuat rancangan visual menggunakan alat pembuat denah rumah gratis sangat membantu menentukan jalur instalasi listrik secara logis.

Answer Box

Denah instalasi listrik rumah adalah panduan teknis yang menentukan posisi lampu, sakelar, stop kontak, dan jalur kabel. Perencanaan ini membuat instalasi lebih aman, rapi, dan hemat biaya renovasi di masa depan.

Final Summary

1. Denah listrik membantu instalasi lebih aman dan rapi.
2. Perencanaan awal mencegah biaya bongkar ulang.
3. Rumah kecil tetap membutuhkan denah listrik.
4. Jalur listrik terpisah meningkatkan keamanan.
5. Stop kontak sering kurang jika tidak direncanakan.

FAQ

1. Apa yang dimaksud dengan denah instalasi listrik rumah?

Denah instalasi listrik rumah adalah gambar yang menunjukkan posisi lampu, sakelar, stop kontak, panel listrik, dan jalur kabel di dalam rumah.

2. Mengapa contoh denah instalasi listrik rumah penting?

Contoh denah instalasi listrik rumah membantu tukang memasang kabel dengan benar dan mencegah kesalahan posisi sakelar atau stop kontak.

3. Berapa jumlah stop kontak ideal dalam satu kamar?

Biasanya minimal dua stop kontak per kamar. Namun untuk kamar kerja atau kamar modern, tiga hingga empat titik lebih ideal.

4. Di mana sebaiknya panel listrik ditempatkan?

Panel listrik sebaiknya dekat pintu masuk rumah agar mudah dijangkau saat terjadi masalah listrik.

5. Apakah instalasi listrik harus memiliki jalur terpisah?

Ya. Minimal pisahkan jalur lampu, stop kontak, dan peralatan besar seperti AC agar sistem lebih aman.

6. Berapa biaya membuat instalasi listrik rumah?

Biaya sangat tergantung ukuran rumah, jumlah titik listrik, dan kualitas kabel yang digunakan.

7. Apakah rumah kecil tetap memerlukan contoh denah instalasi listrik rumah?

Ya. Bahkan rumah kecil sangat membutuhkan contoh denah instalasi listrik rumah agar ruang terbatas tetap efisien dan nyaman.

8. Kapan waktu terbaik membuat denah instalasi listrik?

Denah instalasi listrik sebaiknya dibuat sebelum pembangunan dimulai agar jalur kabel bisa ditanam di dalam dinding dengan rapi.
