Contoh Denah Rumah Instalasi Listrik yang Aman: Panduan praktis membaca dan membuat denah instalasi listrik rumah agar aman, efisien, dan mudah dipasang saat pembangunan.

Cover Image

save pin

Direct Answer

Contoh denah rumah instalasi listrik adalah gambar perencanaan yang menunjukkan posisi stop kontak, saklar, lampu, jalur kabel, dan panel listrik dalam sebuah rumah. Denah ini membantu memastikan instalasi aman, efisien, dan sesuai kebutuhan aktivitas penghuni. Dengan denah yang jelas, tukang listrik bisa memasang instalasi tanpa kesalahan atau pembongkaran ulang.

Quick Takeaways

1. Denah instalasi listrik menentukan posisi lampu, saklar, stop kontak, dan jalur kabel.
2. Perencanaan sejak awal pembangunan menghindari bongkar dinding.
3. Setiap ruangan membutuhkan jumlah stop kontak berbeda.
4. Panel listrik harus mudah dijangkau namun tetap aman.
5. Perencanaan denah bisa dibuat menggunakan perencana denah digital.

Introduction

Dalam banyak proyek rumah yang saya kerjakan selama lebih dari 10 tahun sebagai desainer interior, satu hal yang sering diremehkan adalah denah rumah instalasi listrik. Banyak pemilik rumah fokus pada tampilan interior, tapi lupa bahwa posisi stop kontak, saklar, dan lampu sangat menentukan kenyamanan sehari‑hari.

Saya pernah menangani renovasi rumah klien di Bandung yang harus membongkar tiga dinding hanya karena posisi stop kontak tidak sesuai kebutuhan dapur modern. Biayanya jauh lebih mahal dibanding jika sejak awal membuat denah instalasi listrik dengan benar.

Sebelum membuat denah listrik, biasanya saya mulai dari perencanaan layout ruang menggunakan alat seperti membuat denah rumah digital dengan perencana lantai. Dengan layout ruang yang jelas, penempatan titik listrik jadi jauh lebih logis.

Artikel ini akan membahas contoh denah instalasi listrik rumah, cara membacanya, serta kesalahan yang sering terjadi dalam proyek nyata.

Apa Itu Denah Instalasi Listrik Rumah?

Key Insight: Denah instalasi listrik adalah peta teknis yang menunjukkan semua titik listrik dalam rumah.

Explanation: Dalam proyek desain interior, denah ini biasanya dibuat setelah layout ruang selesai. Tujuannya untuk menentukan posisi lampu, saklar, stop kontak, jalur kabel, serta panel listrik.

Elemen utama dalam denah instalasi listrik:

1. Titik lampu
2. Saklar tunggal atau ganda
3. Stop kontak
4. Panel listrik / MCB
5. Jalur kabel
6. Titik perangkat khusus (AC, water heater, kompor listrik)

Evidence: Dalam proyek rumah tipe 90 yang saya kerjakan tahun lalu, jumlah titik listrik mencapai 45 titik. Tanpa denah detail, tukang hampir pasti salah menempatkan beberapa titik.

Contoh Denah Instalasi Listrik Rumah Sederhana

Key Insight: Rumah sederhana tetap membutuhkan perencanaan listrik yang sistematis.

Explanation: Untuk rumah kecil tipe 36 atau 45, biasanya denah listrik mencakup ruang tamu, dua kamar tidur, dapur, dan kamar mandi.

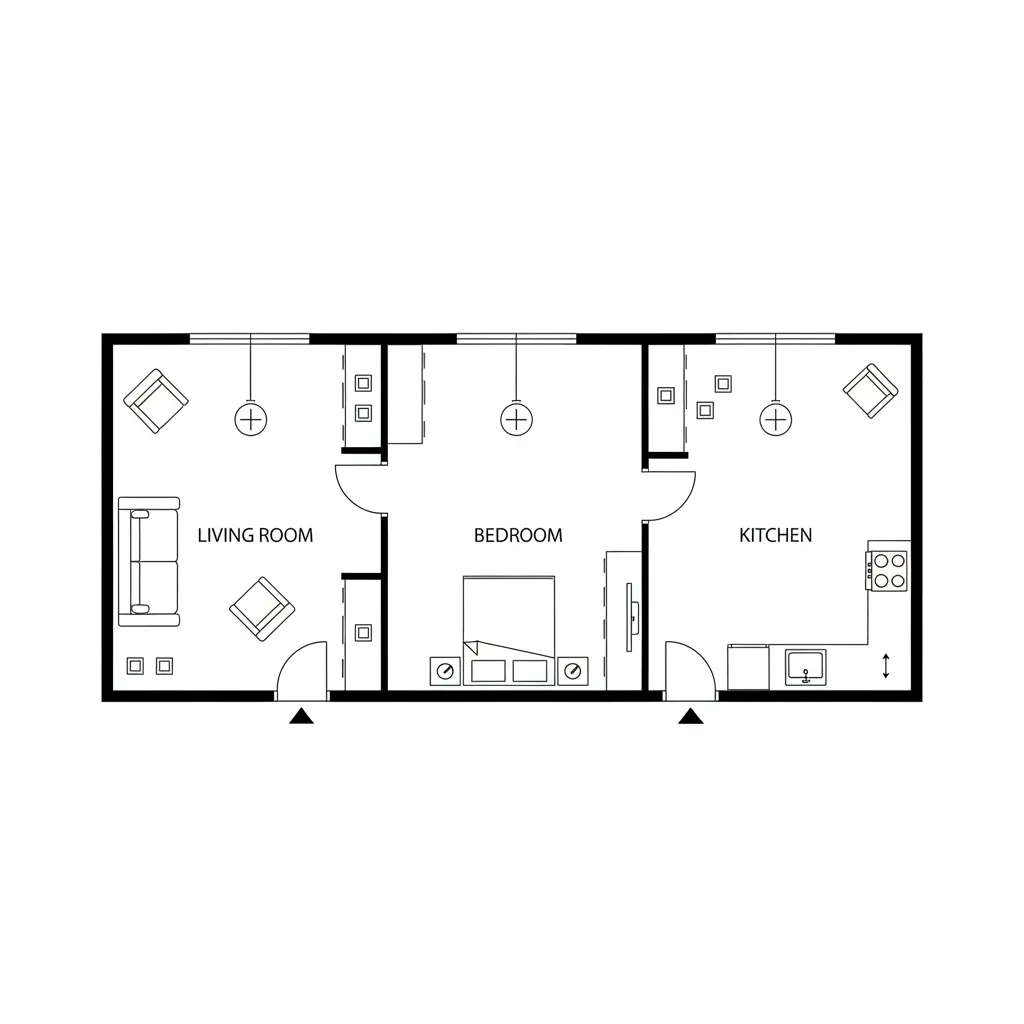

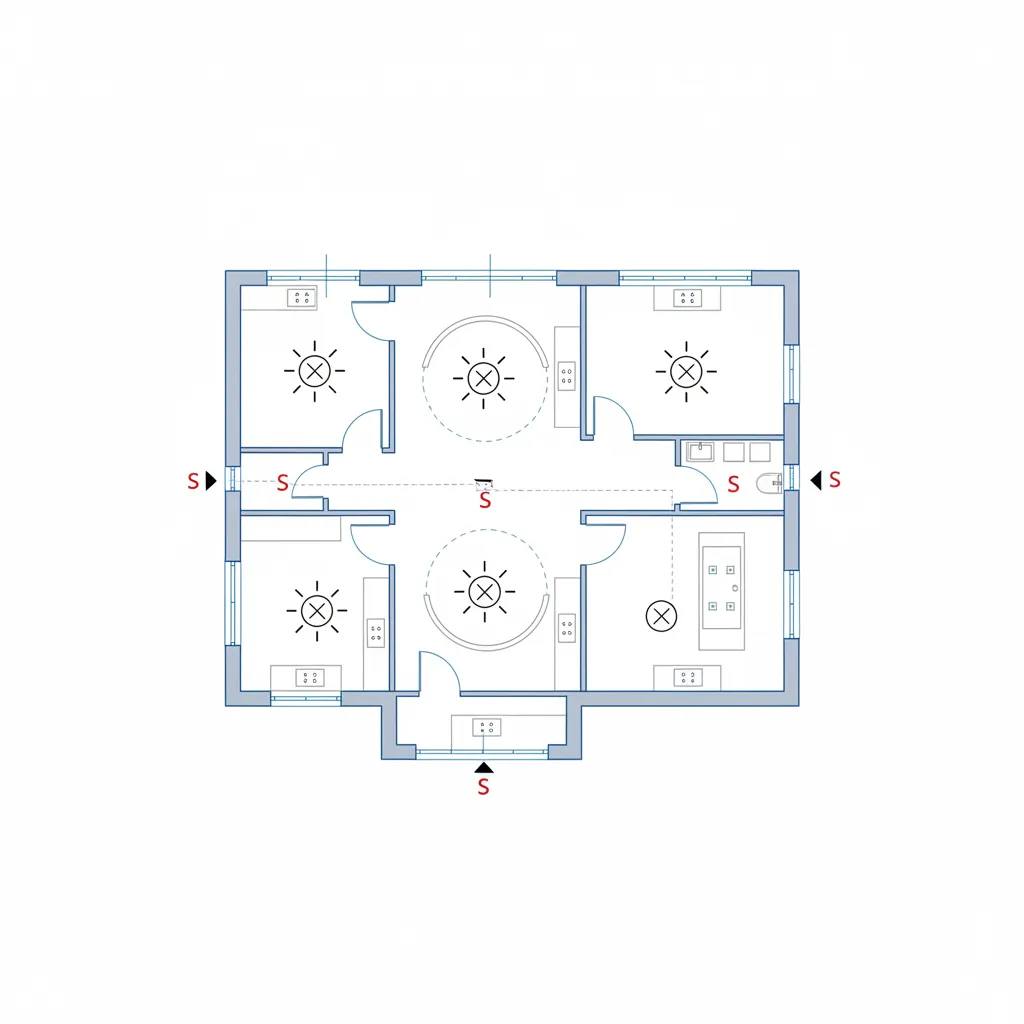

Contoh pembagian titik listrik:

1. Ruang tamu: 1 lampu utama, 2 stop kontak, 1 saklar
2. Kamar tidur: 1 lampu, 2 stop kontak, 1 saklar
3. Dapur: 1 lampu, 3 stop kontak
4. Kamar mandi: 1 lampu, 1 exhaust fan

save pin

Evidence: Dalam banyak rumah kecil yang saya evaluasi, dapur sering kekurangan stop kontak. Padahal sekarang ada rice cooker, blender, microwave, dan dispenser.

Mengapa Denah Instalasi Listrik Harus Dibuat Sejak Awal?

Key Insight: Membuat denah listrik setelah rumah selesai dibangun hampir selalu menimbulkan biaya tambahan.

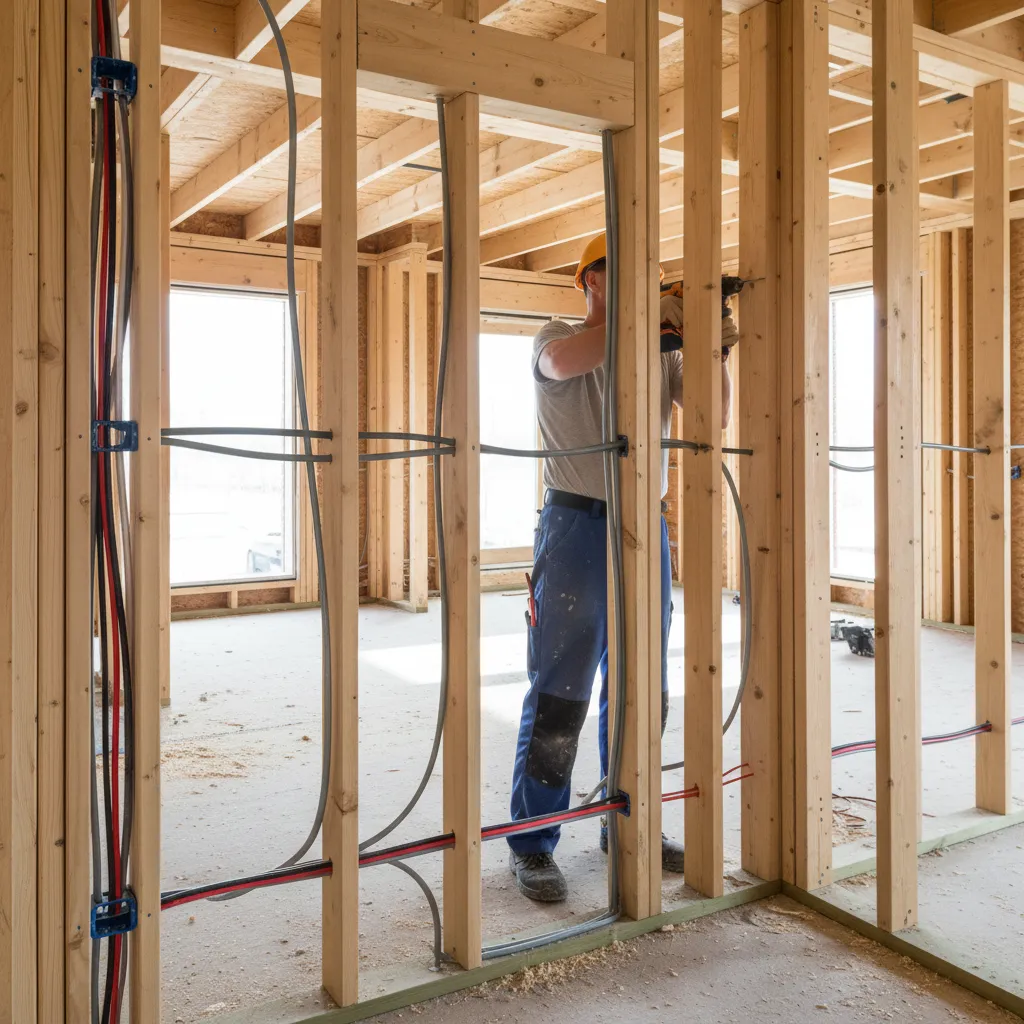

Explanation: Salah satu kesalahan paling umum adalah menambahkan stop kontak setelah rumah selesai. Akibatnya dinding harus dibobok lagi.

Biaya tersembunyi yang sering terjadi:

1. Bongkar keramik atau dinding
2. Tambahan kabel dan pipa conduit
3. Pengecatan ulang
4. Upah tukang tambahan

save pin

Evidence: Dalam renovasi apartemen kecil di Jakarta, hanya memindahkan 4 titik listrik bisa menambah biaya hampir 4 juta rupiah.

Karena itu, biasanya saya menyarankan klien membuat visualisasi ruangan terlebih dahulu menggunakan alat perencana tata letak ruangan agar posisi furnitur dan titik listrik selaras.

Kesalahan Umum dalam Denah Instalasi Listrik

Key Insight: Banyak masalah listrik rumah berasal dari kesalahan kecil saat tahap desain.

Explanation: Dari pengalaman proyek nyata, ada beberapa kesalahan yang terus berulang.

Kesalahan yang sering terjadi:

1. Stop kontak tersembunyi di belakang lemari
2. Saklar terlalu jauh dari pintu
3. Tidak ada jalur listrik khusus untuk AC
4. Terlalu sedikit stop kontak di dapur
5. Panel listrik ditempatkan di area sulit dijangkau

save pin

Trade‑off yang jarang dibahas: terlalu banyak stop kontak juga bisa membuat instalasi lebih kompleks dan mahal. Kuncinya bukan jumlah, tapi penempatan yang tepat.

Answer Box

Denah instalasi listrik rumah membantu menentukan posisi lampu, saklar, stop kontak, dan jalur kabel sebelum pembangunan dimulai. Perencanaan ini menghindari kesalahan pemasangan dan biaya renovasi tambahan di kemudian hari.

Bagaimana Cara Membuat Denah Instalasi Listrik Rumah?

Key Insight: Denah listrik yang baik selalu dimulai dari aktivitas penghuni rumah.

Explanation: Sebelum menentukan titik listrik, saya biasanya menanyakan kebiasaan klien: di mana mereka menonton TV, bekerja, atau memasak.

Langkah membuat denah listrik:

1. Buat denah ruang rumah
2. Tentukan posisi furnitur utama
3. Tentukan titik lampu
4. Tentukan posisi saklar dekat pintu
5. Tambahkan stop kontak sesuai aktivitas

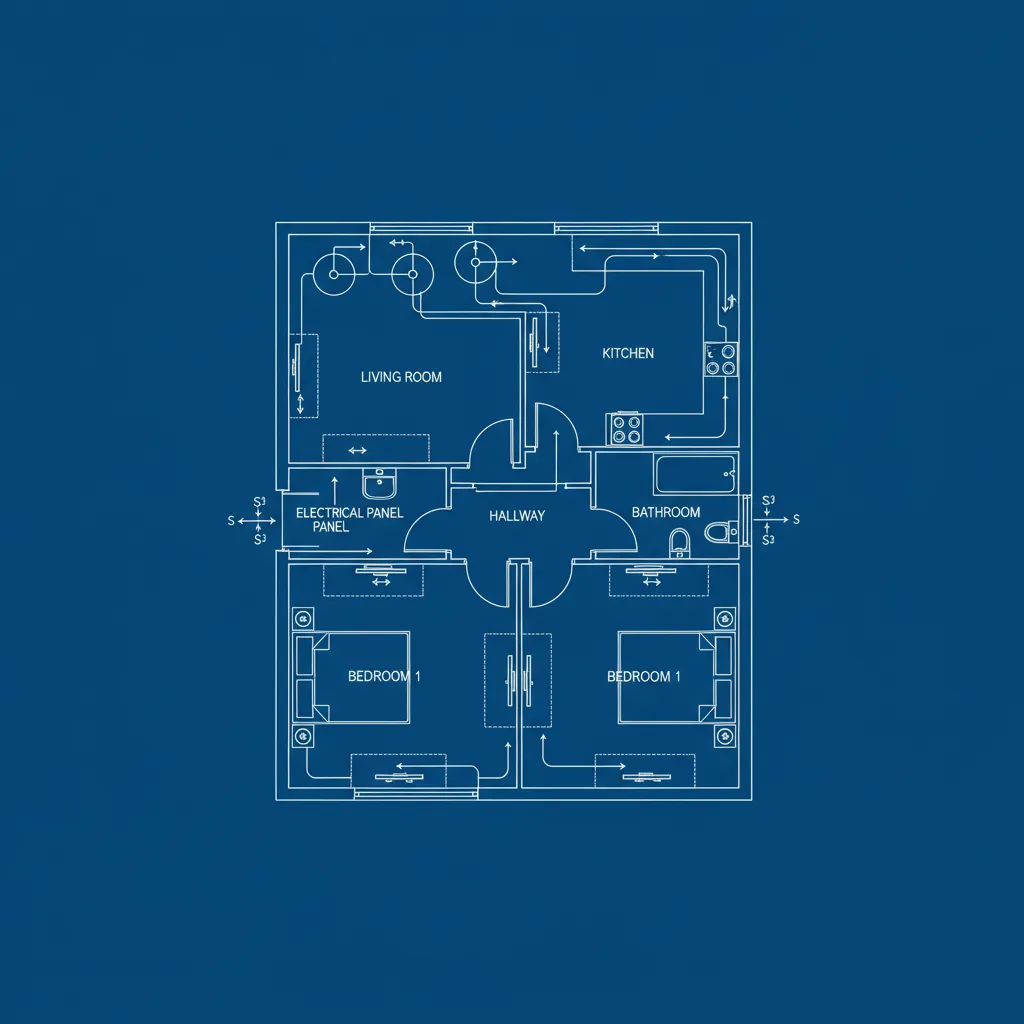

6. Tentukan jalur kabel menuju panel

Untuk mempermudah proses ini, banyak desainer sekarang menggunakan perencana denah rumah 3D agar posisi titik listrik bisa divisualisasikan langsung.

Hal Penting yang Sering Diabaikan dalam Instalasi Listrik

Key Insight: Beberapa masalah listrik rumah sebenarnya berasal dari detail kecil yang sering diabaikan.

Explanation: Berdasarkan pengalaman proyek, ada beberapa aspek yang jarang dibahas dalam artikel umum.

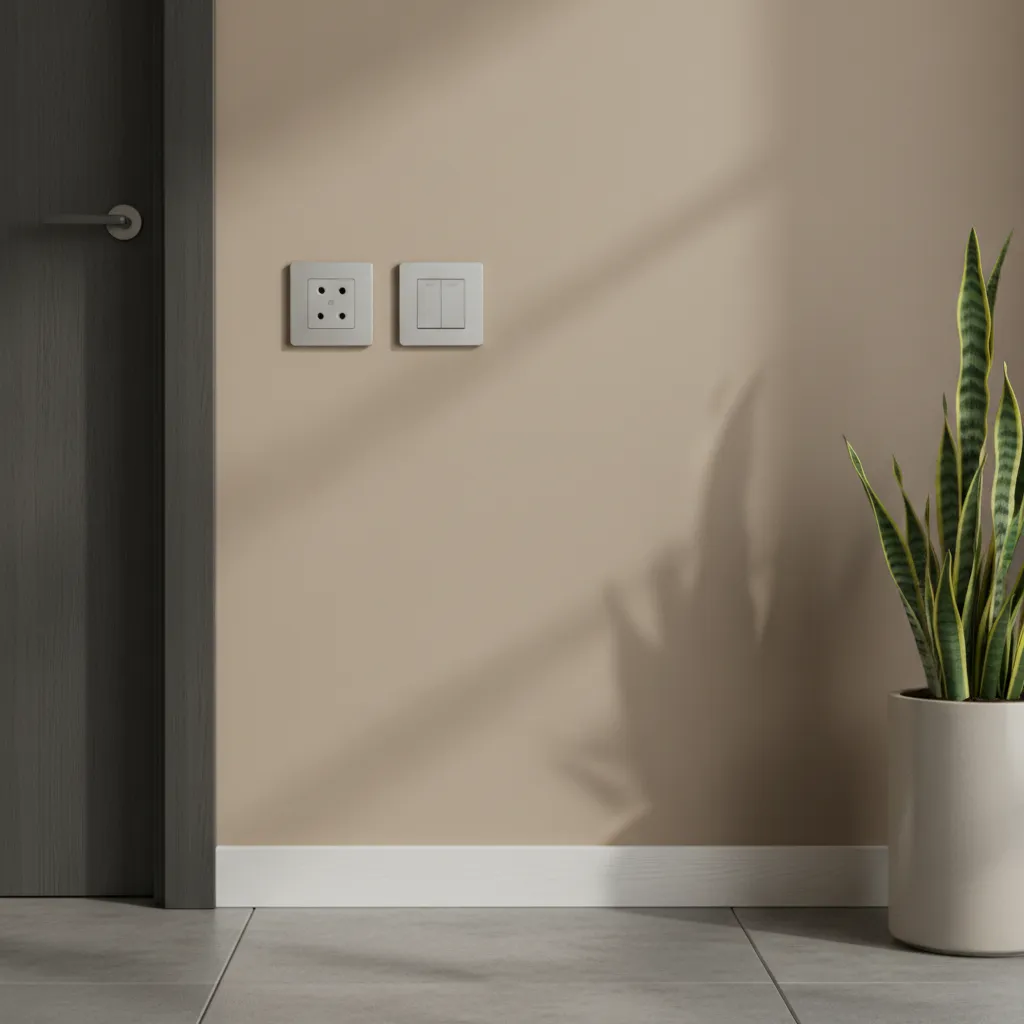

1. Ketinggian stop kontak yang tidak konsisten
2. Tidak ada jalur listrik cadangan
3. Panel listrik terlalu kecil
4. Tidak memisahkan jalur AC dan dapur

Insight yang sering melawan intuisi: rumah kecil justru membutuhkan perencanaan listrik yang lebih detail karena ruangnya terbatas.

Final Summary

1. Denah instalasi listrik menentukan kenyamanan rumah.
2. Perencanaan sejak awal mencegah biaya renovasi.
3. Posisi stop kontak harus mengikuti aktivitas penghuni.
4. Dapur dan ruang kerja membutuhkan titik listrik lebih banyak.
5. Gunakan alat digital untuk merencanakan denah dengan akurat.

FAQ

Apa itu denah rumah instalasi listrik?

Denah rumah instalasi listrik adalah gambar teknis yang menunjukkan posisi lampu, saklar, stop kontak, jalur kabel, dan panel listrik dalam rumah.

Mengapa denah instalasi listrik penting?

Denah membantu tukang memasang instalasi dengan benar sehingga tidak perlu membongkar dinding atau menambah jalur listrik setelah rumah selesai.

Berapa jumlah stop kontak ideal dalam rumah?

Tergantung aktivitas penghuni. Ruang tamu biasanya 2–3 titik, kamar tidur 2 titik, dapur bisa 3–5 titik.

Apakah rumah kecil tetap perlu denah instalasi listrik?

Ya. Bahkan rumah kecil lebih membutuhkan perencanaan karena ruang terbatas dan posisi furnitur lebih padat.

Apakah denah rumah instalasi listrik sama dengan denah arsitektur?

Tidak. Denah arsitektur menunjukkan layout ruang, sedangkan denah instalasi listrik fokus pada sistem kelistrikan.

Kapan denah instalasi listrik dibuat?

Biasanya setelah denah arsitektur selesai dan sebelum proses pembangunan atau pemasangan dinding.

Apakah denah rumah instalasi listrik harus dibuat oleh profesional?

Tidak selalu, tetapi untuk rumah besar atau renovasi besar sebaiknya dibuat oleh desainer atau teknisi listrik.

Bagaimana cara membaca contoh denah rumah instalasi listrik?

Lihat simbol lampu, saklar, stop kontak, dan jalur kabel pada gambar. Simbol tersebut menunjukkan posisi instalasi listrik di setiap ruangan.
