Contoh gambar denah rumah AutoCAD adalah rancangan tata ruang rumah yang dibuat menggunakan software AutoCAD dengan skala presisi. Denah ini biasanya menampilkan ukuran ruangan, posisi pintu, jendela, serta alur sirkulasi rumah secara teknis. Banyak arsitek dan desainer interior menggunakan AutoCAD karena akurasi ukuran dan kemudahan revisi desain.

Quick Takeaways

1. Denah AutoCAD memberikan ukuran presisi yang penting sebelum pembangunan.
2. Kesalahan paling umum adalah sirkulasi ruang yang terlalu sempit.
3. Denah sederhana sering lebih efisien daripada layout kompleks.
4. Perencanaan furnitur sebaiknya sudah dipikirkan sejak tahap denah.
5. Visualisasi 3D membantu klien memahami denah dengan lebih mudah.

Introduction

Salah satu permintaan paling sering yang saya terima dari klien baru adalah melihat contoh gambar denah rumah AutoCAD sebelum mereka memulai proyek. Banyak orang sebenarnya sudah punya gambaran rumah impian, tetapi ketika dituangkan ke denah teknis, sering muncul masalah baru: ukuran ruang terasa sempit, alur ruang tidak nyaman, atau area servis justru terlalu besar.

Dalam pengalaman saya menangani berbagai proyek rumah tinggal selama lebih dari satu dekade, denah adalah tahap yang paling menentukan. Kesalahan kecil di denah bisa berdampak besar saat rumah sudah dibangun. Karena itu, saya selalu menyarankan klien untuk memahami contoh denah terlebih dahulu sebelum memutuskan desain final.

Sekarang proses ini juga semakin mudah karena kita bisa memvisualisasikan denah dalam bentuk digital. Banyak desainer bahkan langsung mengubah denah menjadi tampilan tiga dimensi agar lebih mudah dipahami, seperti pada contoh visualisasi rumah yang dibuat melalui simulasi render interior rumah 3D di sini: melihat contoh render rumah 3D dari denah.

Di artikel ini saya akan membahas beberapa contoh denah AutoCAD yang umum digunakan, kesalahan yang sering terjadi, serta tips praktis yang jarang dijelaskan di artikel desain rumah biasa.

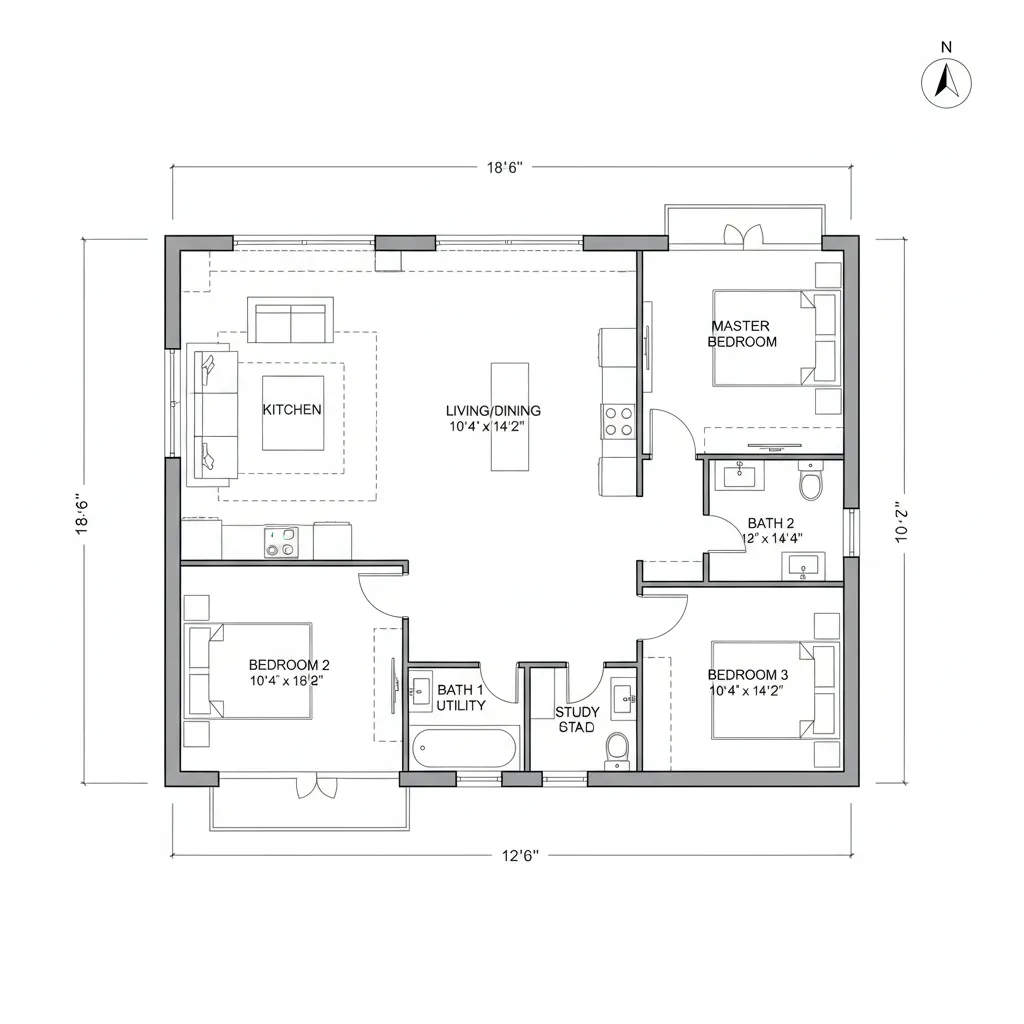

Apa yang Biasanya Ditampilkan dalam Gambar Denah Rumah AutoCAD?

Key Insight: Denah AutoCAD bukan sekadar gambar ruangan, tetapi dokumen teknis yang menentukan fungsi dan ukuran rumah secara presisi.

Dari pengalaman proyek, banyak orang mengira denah hanya menunjukkan posisi kamar. Padahal dalam gambar AutoCAD, detailnya jauh lebih lengkap.

Biasanya sebuah denah AutoCAD mencakup:

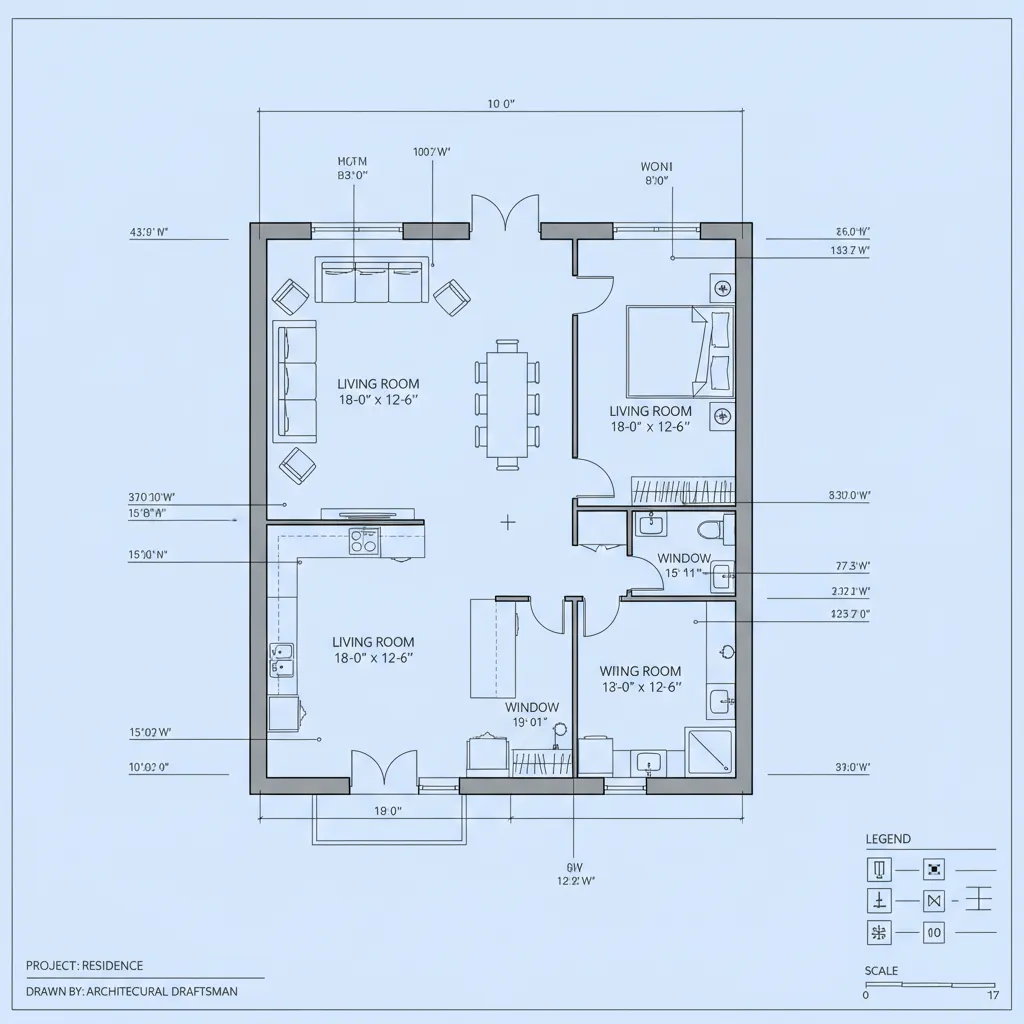

1. Ukuran panjang dan lebar setiap ruang
2. Ketebalan dinding
3. Posisi pintu dan arah bukaan
4. Letak jendela
5. Area sirkulasi
6. Zona servis seperti dapur dan kamar mandi

Dalam proyek nyata, detail ini sangat penting karena kontraktor akan menggunakan gambar tersebut sebagai acuan pembangunan.

save pin

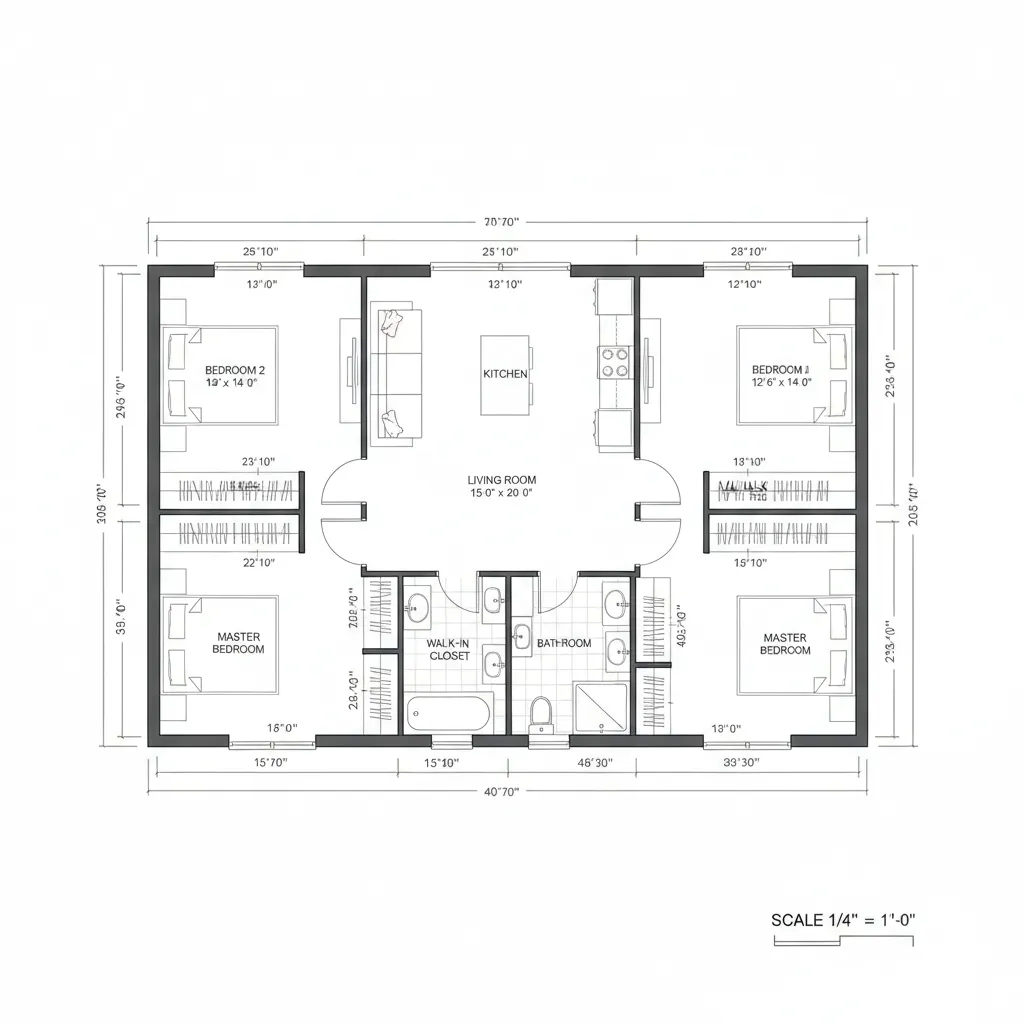

Bagaimana Contoh Denah Rumah Sederhana yang Umum Digunakan?

Key Insight: Denah rumah sederhana dengan alur ruang jelas biasanya lebih nyaman daripada layout rumit.

Salah satu layout yang paling sering saya gunakan untuk rumah tipe kecil hingga menengah adalah konsep linear layout. Ruang tamu berada di depan, diikuti ruang keluarga, lalu dapur di belakang.

Contoh pembagian ruang:

1. Ruang tamu
2. Ruang keluarga
3. 2 kamar tidur
4. Dapur
5. 1 kamar mandi

Keunggulan layout ini:

1. Sirkulasi mudah dipahami
2. Pencahayaan lebih mudah diatur
3. Biaya konstruksi relatif lebih rendah

Saya pernah mengerjakan proyek rumah tipe 60 dengan layout seperti ini. Klien awalnya ingin banyak sekat ruangan, tetapi setelah diuji di denah AutoCAD, rumah terasa sangat sempit. Setelah layout disederhanakan, ruang terasa jauh lebih lega.

save pin

Mengapa Banyak Denah Rumah Terlihat Bagus di Gambar tapi Tidak Nyaman?

Key Insight: Kesalahan terbesar dalam denah adalah tidak mempertimbangkan aktivitas sehari‑hari penghuni.

Ini salah satu masalah yang sering saya temui di proyek renovasi. Denah terlihat rapi di gambar, tetapi setelah dihuni terasa tidak praktis.

Kesalahan yang sering terjadi:

1. Koridor terlalu sempit
2. Pintu saling bertabrakan
3. Dapur terlalu jauh dari ruang makan
4. Area laundry tidak dipikirkan

Menariknya, banyak template denah di internet juga memiliki masalah ini karena fokus pada estetika, bukan fungsi.

Saat merancang layout, saya biasanya juga langsung mensimulasikan tata ruang menggunakan alat perencana denah ruangan digital seperti ini: mencoba perencanaan layout ruangan secara interaktif. Dengan cara ini kita bisa langsung melihat apakah ukuran ruang realistis atau tidak.

save pin

Apakah Denah AutoCAD Harus Selalu Rumit?

Key Insight: Denah yang terlalu kompleks justru sering meningkatkan biaya konstruksi.

Banyak orang berpikir semakin unik bentuk denah, semakin bagus desain rumahnya. Dalam praktiknya, ini tidak selalu benar.

Trade-off yang sering muncul:

1. Dinding miring meningkatkan biaya finishing
2. Bentuk rumah tidak simetris menyulitkan struktur
3. Material terbuang lebih banyak

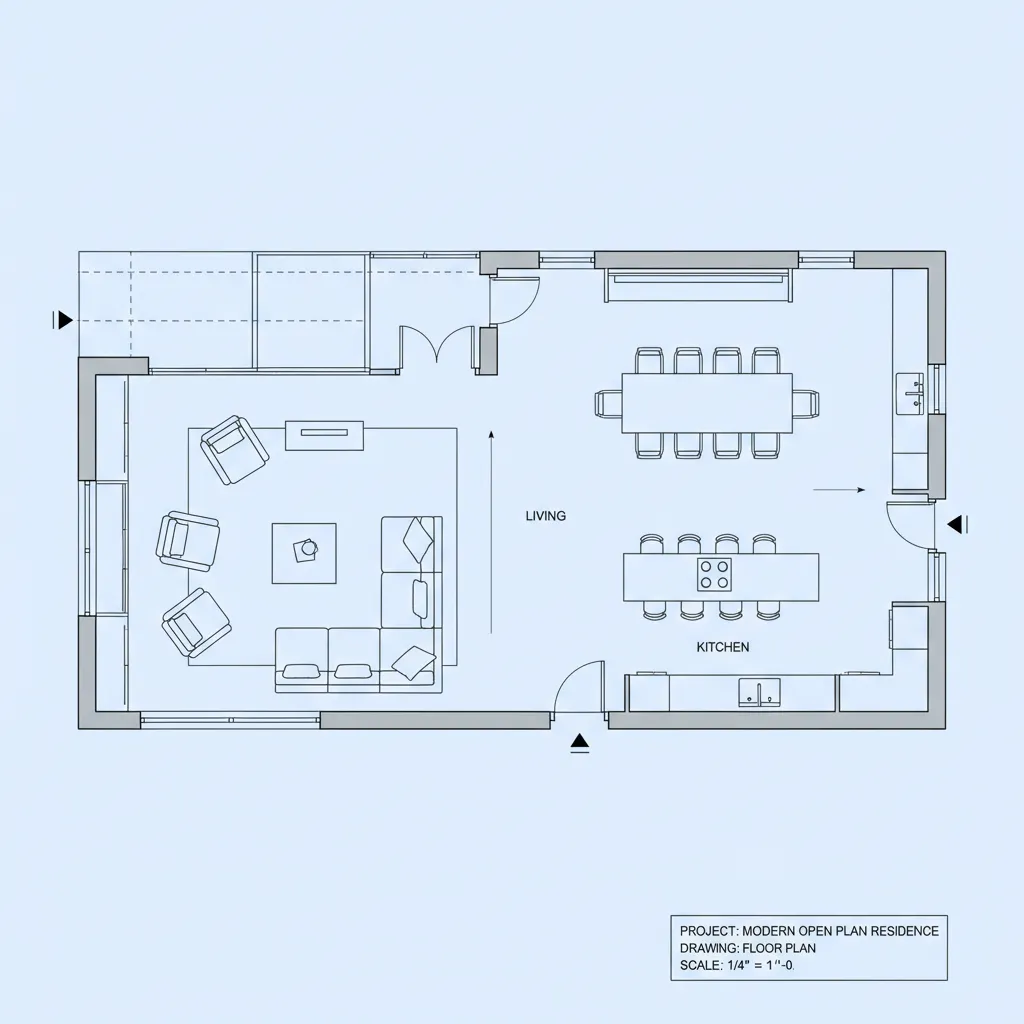

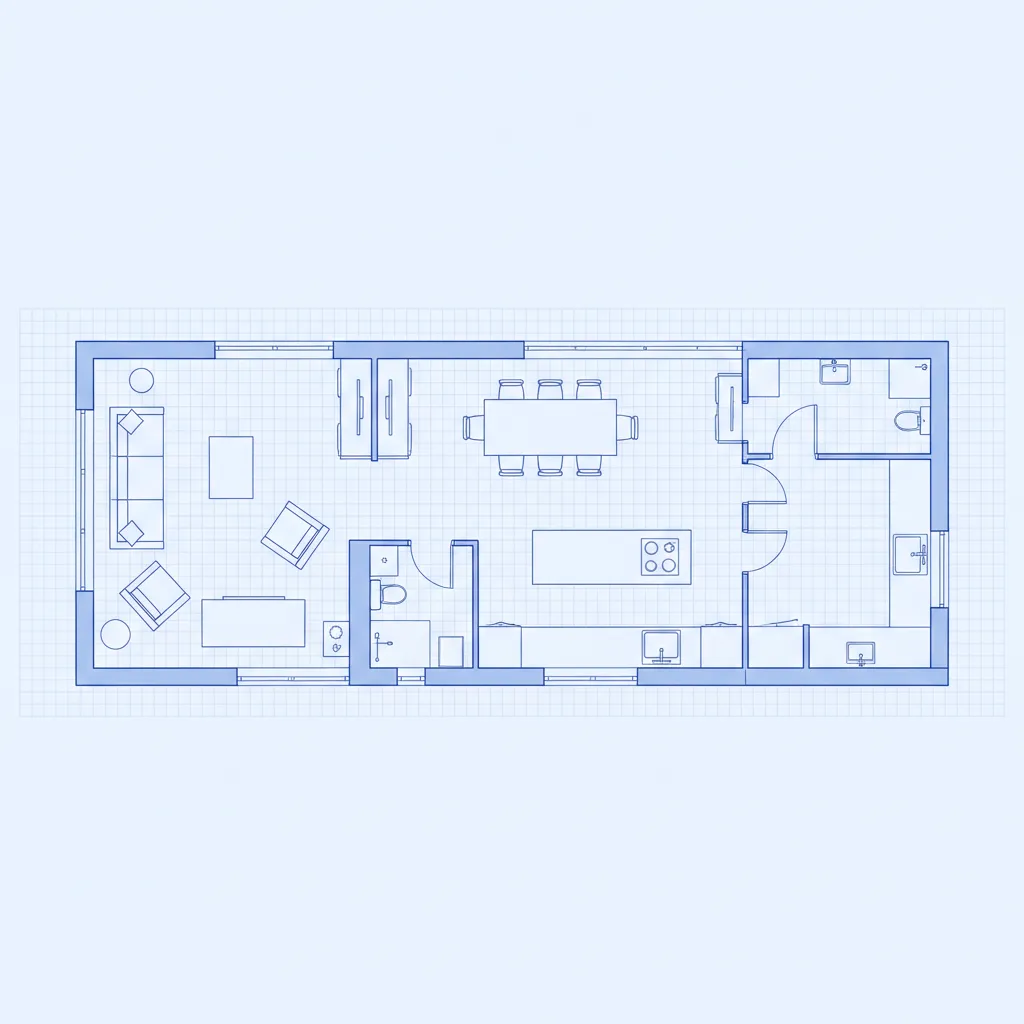

Dalam beberapa proyek rumah modern minimalis yang saya kerjakan, denah justru dibuat sangat sederhana. Bentuk kotak sering kali lebih efisien secara struktur dan biaya.

save pin

Answer Box

Contoh gambar denah rumah AutoCAD membantu memahami tata ruang rumah secara teknis sebelum pembangunan. Denah yang baik memperhatikan ukuran ruang, alur aktivitas penghuni, serta efisiensi struktur bangunan.

Bagaimana Cara Membaca Denah Rumah AutoCAD dengan Mudah?

Key Insight: Membaca denah sebenarnya cukup mudah jika memahami simbol dasar.

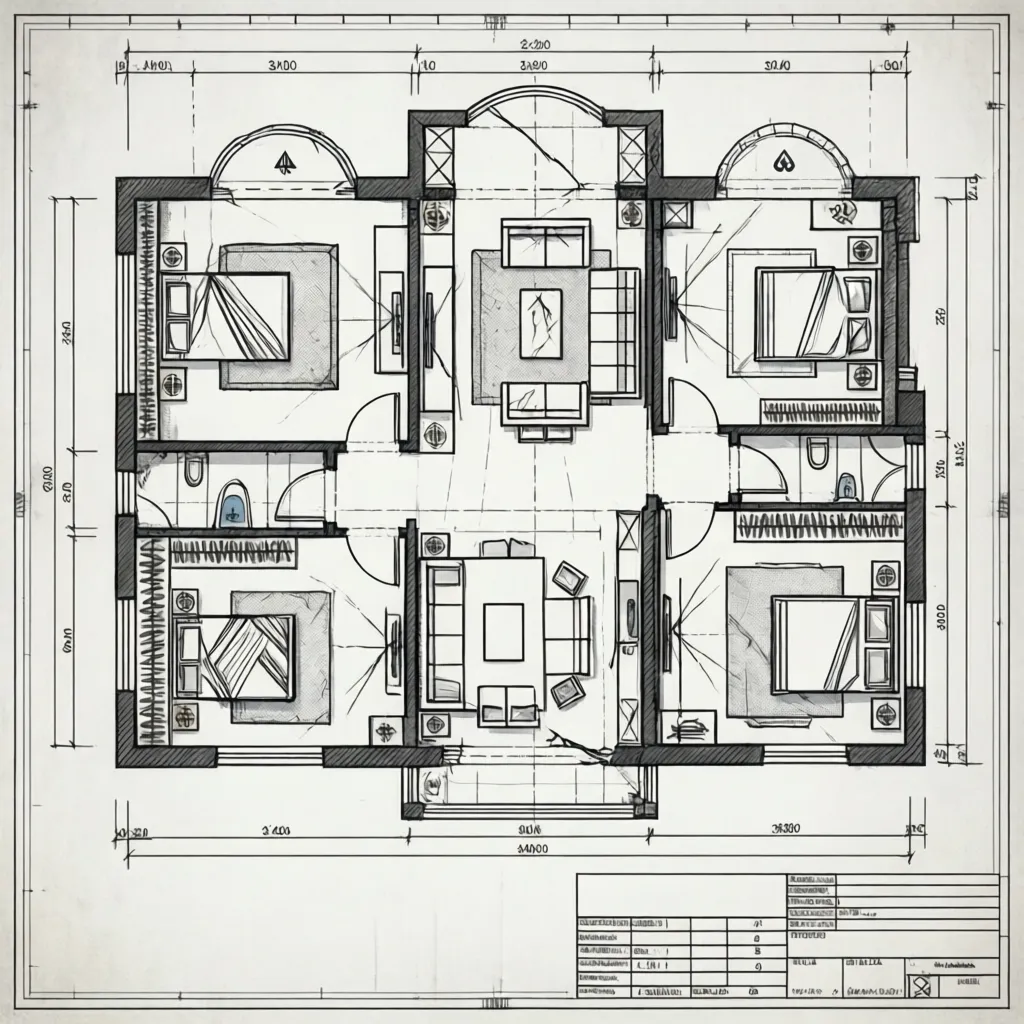

Beberapa elemen penting dalam denah:

1. Garis tebal: dinding utama
2. Garis tipis: elemen interior
3. Busur pintu: arah bukaan
4. Simbol jendela: posisi ventilasi

Tips dari pengalaman saya saat menjelaskan denah ke klien:

1. Bayangkan berjalan dari pintu masuk
2. Perhatikan jalur antar ruang
3. Lihat hubungan dapur, ruang makan, dan ruang keluarga

save pin

Haruskah Denah AutoCAD Langsung Dibuat dalam 3D?

Key Insight: Menggabungkan denah 2D dengan visualisasi 3D membantu menghindari kesalahan desain.

AutoCAD sangat kuat untuk gambar teknis, tetapi banyak klien sulit membayangkan ruang hanya dari denah 2D.

Karena itu biasanya saya melakukan dua tahap:

1. Denah teknis 2D
2. Simulasi layout 3D

Jika ingin bereksperimen dengan berbagai layout rumah, Anda juga bisa mencoba alat pembuat denah digital di sini: membuat denah rumah secara online.

Final Summary

1. Denah AutoCAD memberikan ukuran rumah yang presisi.
2. Sirkulasi ruang sering menjadi kesalahan terbesar desain rumah.
3. Denah sederhana biasanya lebih efisien dan nyaman.
4. Visualisasi 3D membantu memahami layout rumah.
5. Perencanaan furnitur penting sejak tahap denah.

FAQ

1. Apa itu contoh gambar denah rumah AutoCAD?

Contoh gambar denah rumah AutoCAD adalah rancangan tata ruang rumah yang dibuat menggunakan software AutoCAD dengan ukuran presisi dan simbol arsitektur teknis.

2. Apakah AutoCAD masih digunakan untuk desain rumah?

Ya. AutoCAD masih menjadi standar industri untuk gambar teknis arsitektur karena akurasi ukuran dan kemudahan revisi desain.

3. Berapa ukuran ideal kamar tidur di denah rumah?

Ukuran yang umum digunakan adalah sekitar 3x3 meter untuk kamar minimal dan 3x4 meter untuk kamar utama.

4. Mengapa denah rumah penting sebelum membangun?

Denah menentukan tata ruang, sirkulasi, serta kebutuhan struktur. Tanpa denah yang jelas, biaya pembangunan sering membengkak.

5. Apakah contoh gambar denah rumah AutoCAD bisa diubah menjadi 3D?

Bisa. Denah 2D AutoCAD sering digunakan sebagai dasar untuk membuat visualisasi rumah 3D agar lebih mudah dipahami.

6. Berapa biaya membuat denah rumah?

Biaya sangat bervariasi tergantung kompleksitas desain, luas bangunan, dan pengalaman desainer.

7. Apa kesalahan paling umum saat membuat denah rumah?

Kesalahan paling sering adalah ukuran ruang terlalu kecil, jalur sirkulasi sempit, dan tidak memperhitungkan penempatan furnitur.

8. Apakah denah rumah AutoCAD cocok untuk renovasi?

Sangat cocok. Banyak proyek renovasi menggunakan denah AutoCAD untuk memetakan struktur lama dan merencanakan perubahan layout.
