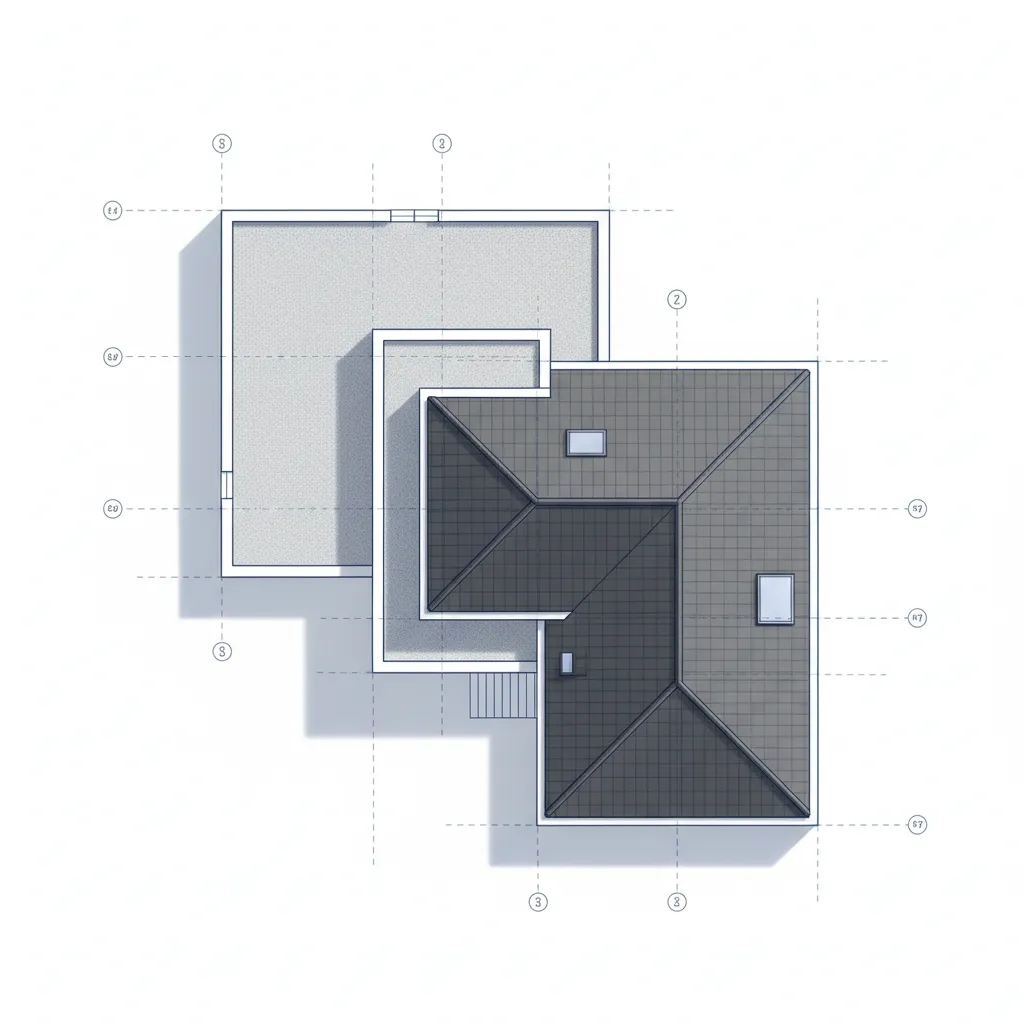

Denah Atap Rumah Tampak Atas: Panduan Lengkap: Cara memahami, merancang, dan menghindari kesalahan umum pada denah atap rumah tampak atas

Direct Answer

Denah atap rumah tampak atas adalah gambar arsitektur yang menunjukkan bentuk, kemiringan, dan pertemuan bidang atap jika dilihat dari atas. Denah ini membantu menentukan aliran air hujan, posisi talang, serta hubungan antar bagian atap. Dalam praktik desain rumah, denah atap sering menjadi kunci agar struktur dan estetika rumah tetap seimbang.

Quick Takeaways

1. Denah atap tampak atas menunjukkan bentuk dan pertemuan bidang atap.
2. Kesalahan kecil pada denah atap bisa menyebabkan kebocoran mahal.
3. Talang dan kemiringan atap harus direncanakan sejak awal.
4. Model atap kompleks sering menaikkan biaya konstruksi.
5. Visualisasi 3D membantu memahami denah atap dengan lebih jelas.

Introduction

Dalam banyak proyek yang saya kerjakan sebagai desainer interior, denah atap rumah tampak atas sering dianggap sekadar gambar teknis. Padahal kenyataannya, bagian ini sangat menentukan apakah rumah akan nyaman atau justru bermasalah setelah dibangun.

Saya pernah menangani renovasi rumah dua lantai di Bandung yang mengalami kebocoran hampir di setiap musim hujan. Setelah dicek, masalahnya bukan pada material atap, tetapi pada denah atap yang tidak memperhitungkan pertemuan dua bidang atap berbeda arah. Air hujan akhirnya tertahan di satu titik.

Itulah mengapa memahami denah atap dari tampak atas sangat penting, bahkan untuk pemilik rumah biasa. Dengan melihat denah ini, kita bisa memahami bagaimana air mengalir, di mana talang harus dipasang, dan bagaimana bentuk atap mempengaruhi biaya konstruksi.

Jika Anda ingin mencoba membuat gambaran tata letak rumah terlebih dahulu, Anda bisa melihat contoh perencanaan melalui cara membuat denah rumah 3D secara visual. Dari sana biasanya denah atap mulai disusun.

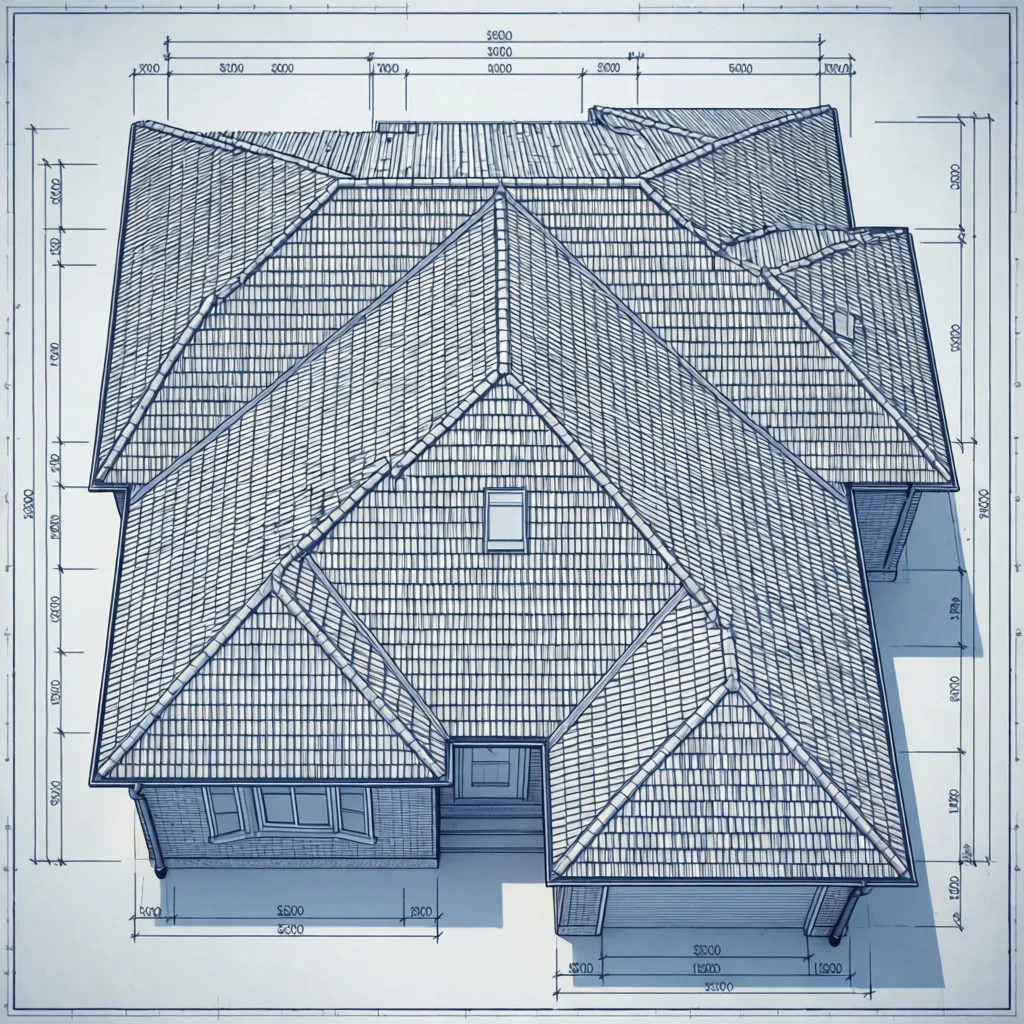

Apa Itu Denah Atap Rumah Tampak Atas?

Key Insight: Denah atap tampak atas memperlihatkan struktur dan arah kemiringan bidang atap secara jelas.

Denah ini biasanya dibuat setelah denah lantai selesai. Arsitek akan menggambar garis bubungan, jurai, dan kemiringan atap untuk memastikan air hujan mengalir dengan baik.

Elemen yang biasanya terlihat pada denah atap:

1. Garis bubungan (ridge)
2. Jurai luar dan jurai dalam
3. Arah kemiringan atap
4. Posisi talang air
5. Overstek atau teritisan

Dalam proyek nyata, denah ini juga membantu tukang memahami bagaimana rangka atap harus dirakit.

save pin

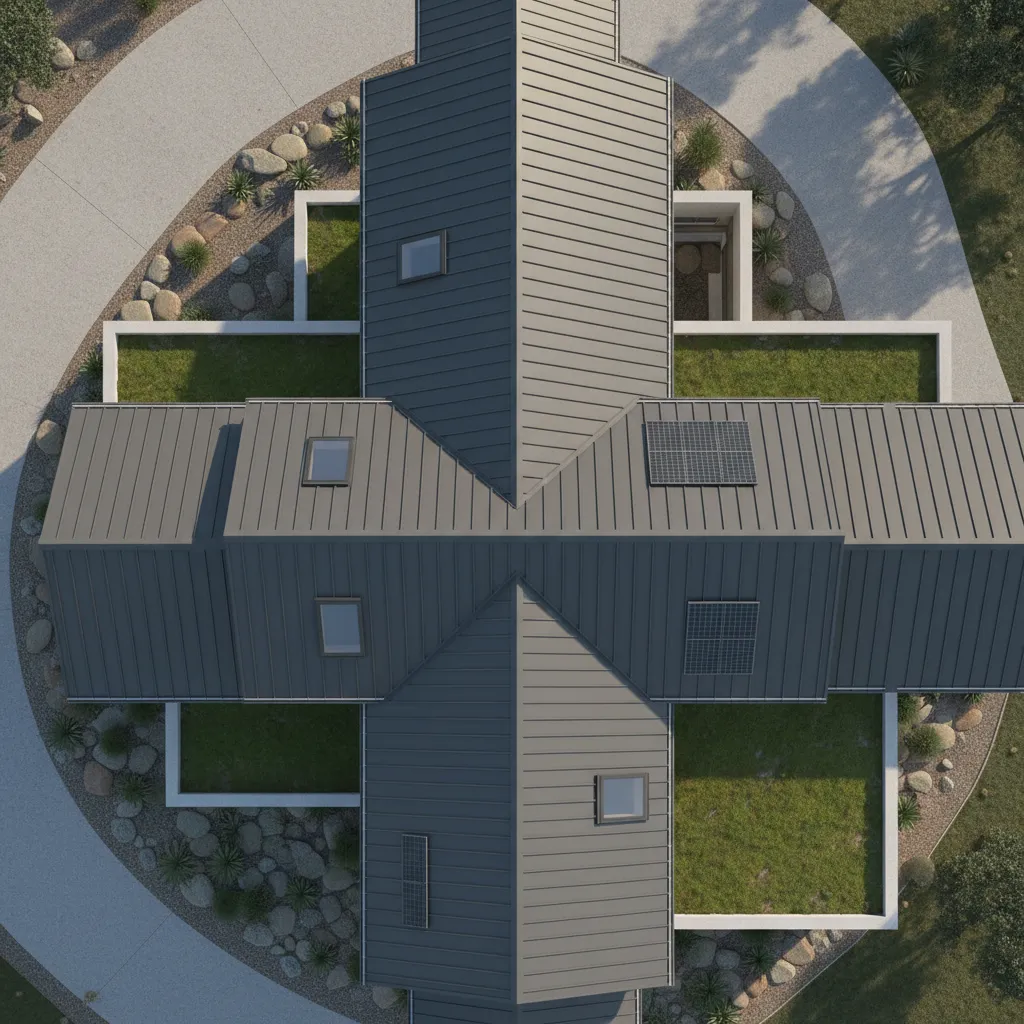

Mengapa Denah Atap Sering Menyebabkan Masalah Konstruksi?

Key Insight: Banyak masalah atap sebenarnya berasal dari desain denah yang kurang diperhatikan.

Salah satu kesalahan paling umum yang saya lihat adalah terlalu banyak pertemuan bidang atap. Secara visual mungkin terlihat menarik, tetapi setiap pertemuan sudut menciptakan potensi titik bocor.

Kesalahan yang sering terjadi:

1. Terlalu banyak jurai dalam
2. Kemiringan atap berbeda terlalu ekstrem
3. Talang tersembunyi tanpa akses perawatan
4. Pertemuan atap dengan dinding tanpa flashing yang baik

Trade-off yang jarang dijelaskan: desain atap kompleks bisa menaikkan biaya hingga 15–30% karena rangka lebih rumit.

save pin

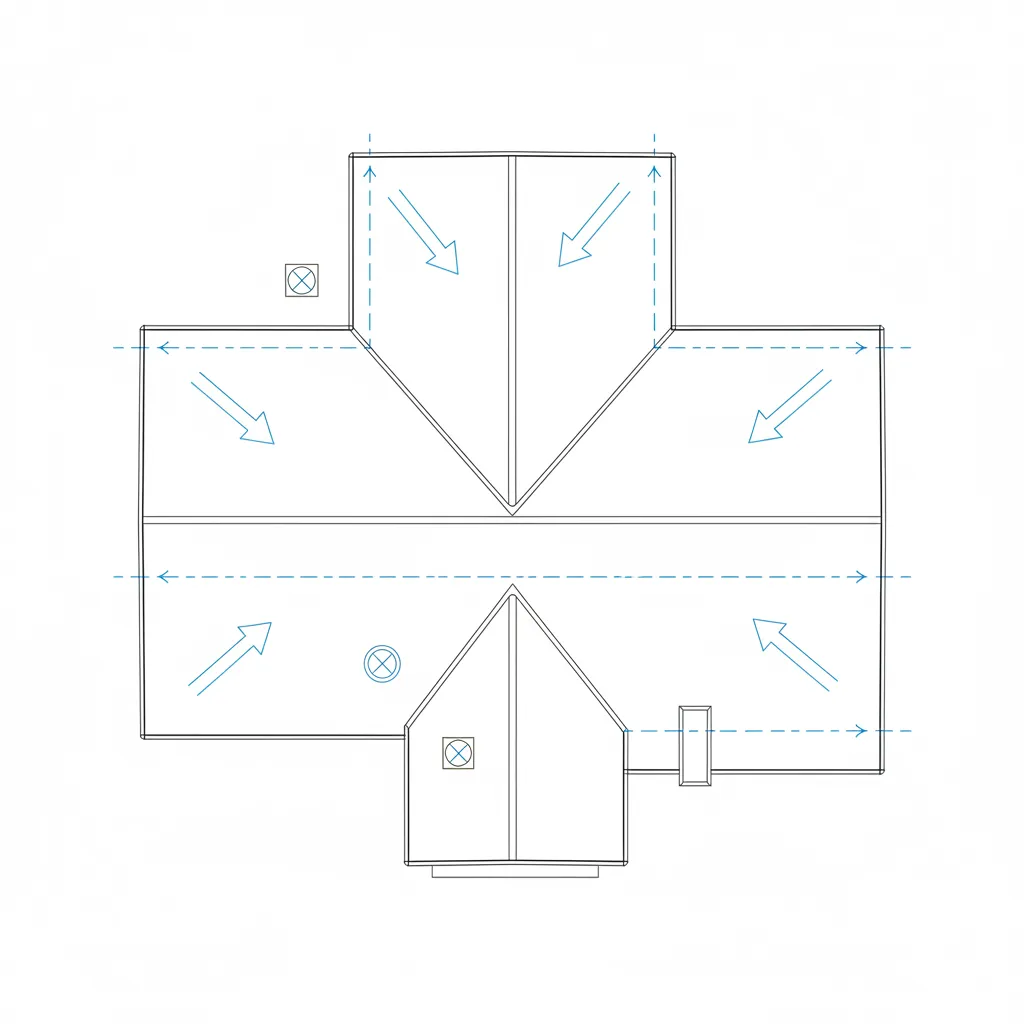

Bagaimana Cara Membaca Denah Atap Tampak Atas?

Key Insight: Memahami simbol pada denah atap membantu menghindari kesalahan interpretasi saat pembangunan.

Biasanya denah atap menggunakan garis dan simbol khusus.

Hal yang perlu diperhatikan:

1. Panah arah kemiringan atap
2. Garis bubungan utama
3. Pertemuan jurai
4. Area talang air

Saat saya bekerja dengan klien yang belum familiar dengan gambar teknis, saya biasanya membuat simulasi visual menggunakan perencana ruang digital seperti alat pembuat denah rumah gratis. Dengan visualisasi ini, bentuk atap jauh lebih mudah dipahami.

save pin

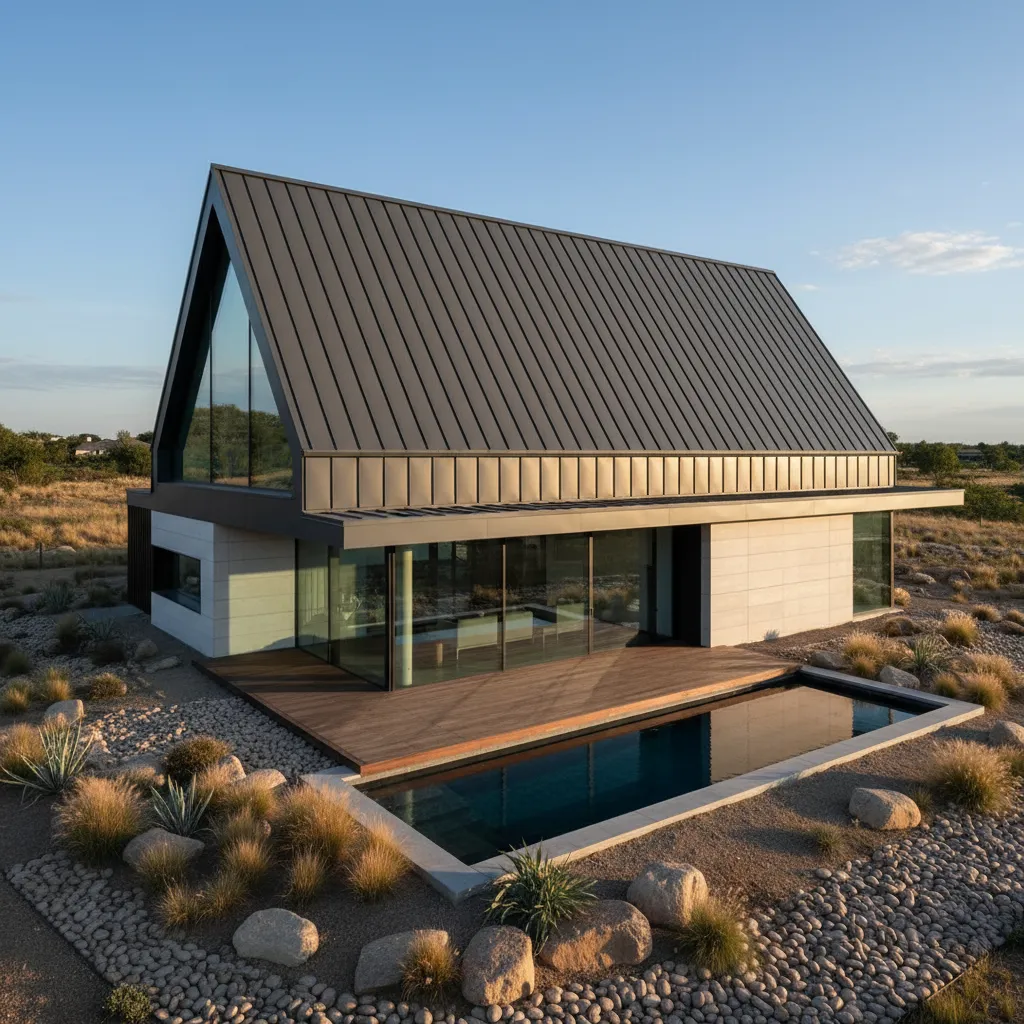

Apakah Semua Rumah Membutuhkan Denah Atap yang Rumit?

Key Insight: Atap sederhana sering kali lebih tahan lama dan lebih murah dirawat.

Banyak orang mengira rumah modern harus memiliki bentuk atap kompleks. Kenyataannya, beberapa desain terbaik justru menggunakan bentuk sederhana.

Contoh perbandingan:

1. Atap pelana: sederhana, murah, aliran air baik
2. Atap perisai: lebih stabil terhadap angin
3. Atap kombinasi: fleksibel tetapi mahal

Dalam banyak proyek rumah 100–150 m² yang saya tangani, atap pelana yang dimodifikasi sering menjadi pilihan paling efisien.

save pin

Biaya Tersembunyi yang Jarang Dibahas pada Denah Atap

Key Insight: Kompleksitas denah atap sering menambah biaya yang tidak terlihat pada awal perencanaan.

Beberapa biaya tambahan yang sering muncul:

1. Rangka baja ringan lebih banyak
2. Talang tambahan
3. Lapisan waterproofing ekstra
4. Pekerjaan tukang lebih lama

Saya pernah menghitung perbedaan biaya pada dua desain rumah identik. Versi dengan atap kompleks ternyata menambah biaya hampir 40 juta rupiah hanya pada struktur atap.

Answer Box

Denah atap rumah tampak atas membantu merencanakan bentuk atap, arah kemiringan, dan sistem pembuangan air hujan. Tanpa denah yang baik, risiko kebocoran dan biaya konstruksi meningkat. Desain atap sederhana biasanya lebih efisien dan tahan lama.

Bagaimana Cara Mendesain Denah Atap yang Efisien?

Key Insight: Denah atap yang baik meminimalkan pertemuan bidang dan memastikan aliran air lancar.

Langkah praktis yang biasa saya gunakan:

1. Mulai dari bentuk denah rumah
2. Tentukan satu arah bubungan utama
3. Kurangi jurai dalam
4. Pastikan kemiringan minimal 30° untuk genteng tanah liat

Untuk memahami hasil akhirnya dengan lebih realistis, banyak desainer sekarang menggunakan simulasi visual seperti visualisasi desain rumah berbasis AI agar bentuk atap bisa dilihat sebelum dibangun.

Final Summary

1. Denah atap tampak atas menunjukkan bentuk dan kemiringan atap.
2. Kesalahan desain atap sering menyebabkan kebocoran.
3. Atap sederhana biasanya lebih efisien.
4. Pertemuan bidang atap meningkatkan biaya.
5. Visualisasi 3D membantu memahami desain atap.

FAQ

Apa itu denah atap rumah tampak atas?

Denah atap rumah tampak atas adalah gambar arsitektur yang memperlihatkan bentuk atap jika dilihat dari atas, termasuk kemiringan dan pertemuan bidang atap.

Mengapa denah atap penting dalam desain rumah?

Denah ini menentukan aliran air hujan, posisi talang, serta struktur rangka atap. Kesalahan kecil dapat menyebabkan kebocoran serius.

Apakah denah atap berbeda dengan denah lantai?

Ya. Denah lantai menunjukkan tata ruang, sedangkan denah atap menunjukkan struktur atap dan kemiringannya.

Berapa kemiringan atap yang ideal?

Untuk genteng tanah liat biasanya sekitar 30–35 derajat agar air hujan mengalir dengan baik.

Apakah rumah kecil tetap membutuhkan denah atap?

Ya. Bahkan rumah kecil tetap membutuhkan denah atap rumah tampak atas agar sistem drainase atap bekerja dengan baik.

Apakah atap yang rumit lebih bagus?

Tidak selalu. Atap sederhana sering lebih tahan lama dan lebih mudah dirawat.

Berapa biaya desain atap rumah?

Biasanya sudah termasuk dalam jasa desain arsitektur, tetapi kompleksitas atap bisa mempengaruhi biaya konstruksi.

Apakah denah atap rumah tampak atas bisa dibuat sendiri?

Bisa, terutama dengan bantuan software desain rumah. Namun untuk proyek pembangunan sebaiknya tetap diverifikasi oleh arsitek.
