Denah IGD Rumah Sakit: Tata Letak yang Efisien: Panduan merancang denah IGD rumah sakit yang cepat, aman, dan mendukung alur pasien darurat.

Direct Answer

Denah IGD rumah sakit harus dirancang untuk mempercepat alur pasien dari triase ke tindakan medis tanpa hambatan. Tata letak yang baik memisahkan jalur pasien kritis, pasien umum, dan staf medis agar tidak saling mengganggu. Ruang utama biasanya meliputi area triase, resusitasi, ruang observasi, ruang tindakan, serta akses langsung ke radiologi dan ICU.

Quick Takeaways

1. Denah IGD harus memprioritaskan kecepatan alur pasien.
2. Zona triase, resusitasi, dan observasi wajib terpisah jelas.
3. Akses ke ambulans dan radiologi harus sangat dekat.
4. Kesalahan umum adalah koridor sempit dan ruang tunggu terlalu kecil.
5. Desain yang baik mengurangi waktu respons medis.

Introduction

Dalam beberapa proyek desain fasilitas kesehatan yang pernah saya tangani, satu area yang selalu paling kompleks adalah IGD. Banyak orang mencari referensi denah IGD rumah sakit hanya untuk melihat tata ruangnya, tetapi di lapangan masalahnya jauh lebih dalam: bagaimana memastikan pasien kritis bisa sampai ke dokter dalam hitungan detik.

Saya pernah terlibat dalam renovasi IGD sebuah rumah sakit regional yang awalnya terlihat "rapi" di atas kertas, tetapi dalam praktiknya sering terjadi bottleneck. Ambulans datang bersamaan, ruang triase penuh, dan jalur pasien bercampur dengan keluarga pasien.

Masalah seperti ini biasanya muncul karena denah dibuat tanpa memetakan alur gerak manusia secara realistis. Sekarang, banyak tim desain mulai memanfaatkan simulasi tata ruang digital seperti saat membuat perencanaan denah berbasis AI untuk menguji jalur pergerakan sebelum bangunan benar‑benar dibangun.

Artikel ini akan membahas struktur denah IGD yang efektif berdasarkan pengalaman proyek nyata, termasuk kesalahan desain yang sering terjadi dan biaya tersembunyi yang jarang dibicarakan.

Apa Saja Ruang Wajib dalam Denah IGD Rumah Sakit?

Key Insight: IGD yang efektif bukan hanya soal jumlah ruang, tetapi bagaimana ruang‑ruang tersebut terhubung.

Banyak orang membayangkan IGD hanya terdiri dari ruang pemeriksaan dan ruang tunggu. Padahal, dalam praktik desain rumah sakit, IGD biasanya terdiri dari beberapa zona utama.

1. Zona ambulans dan drop‑off pasien
2. Area triase
3. Ruang resusitasi
4. Ruang tindakan medis
5. Ruang observasi
6. Ruang isolasi
7. Ruang tunggu keluarga
8. Ruang staf dan perawat

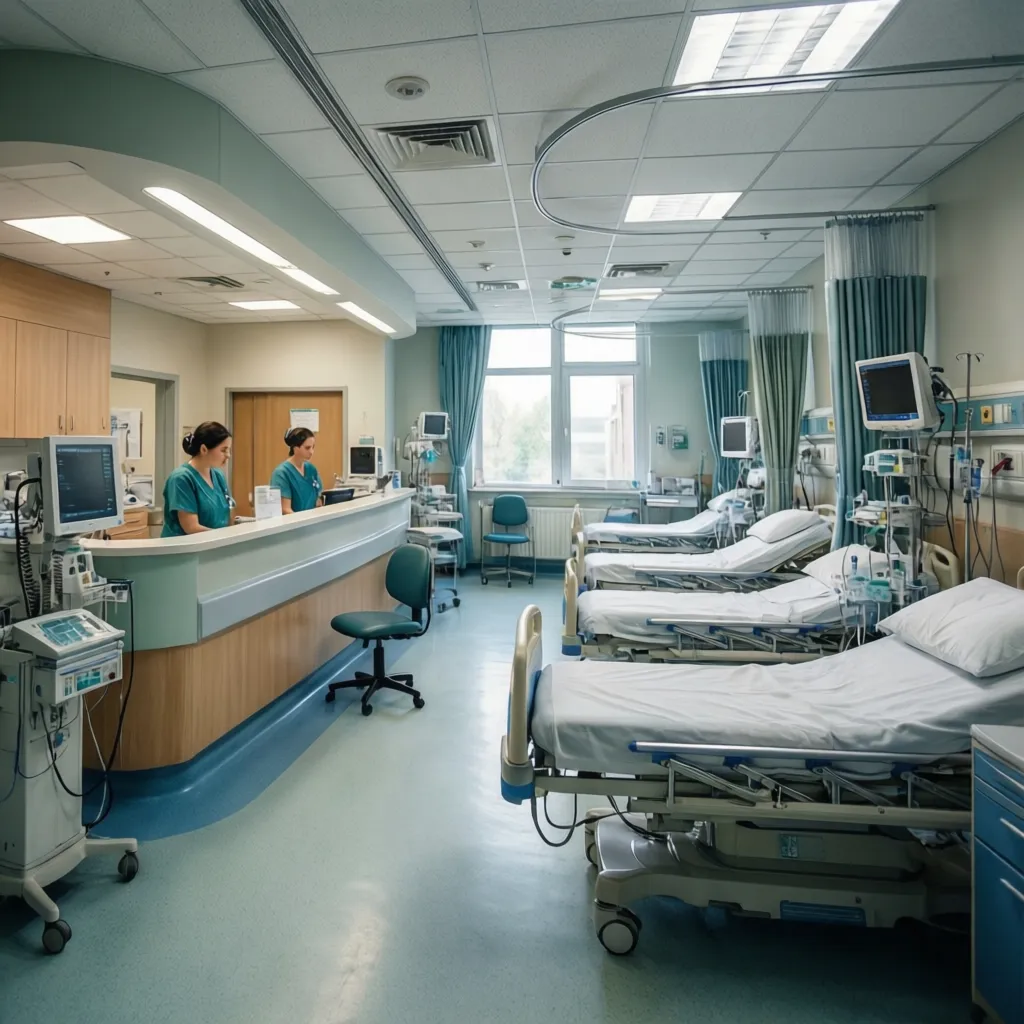

Dalam proyek yang saya kerjakan di Bandung, kami menemukan bahwa posisi ruang triase sangat menentukan. Jika terlalu jauh dari pintu ambulans, staf harus mendorong pasien melewati koridor panjang, yang menambah waktu kritis.

Praktik terbaik biasanya menempatkan:

1. Triase tepat setelah pintu masuk
2. Resusitasi di sisi paling dekat dengan ambulans
3. Observasi di area yang lebih tenang

Struktur ini membuat pasien kritis langsung menuju tindakan tanpa melewati ruang tunggu.

save pin

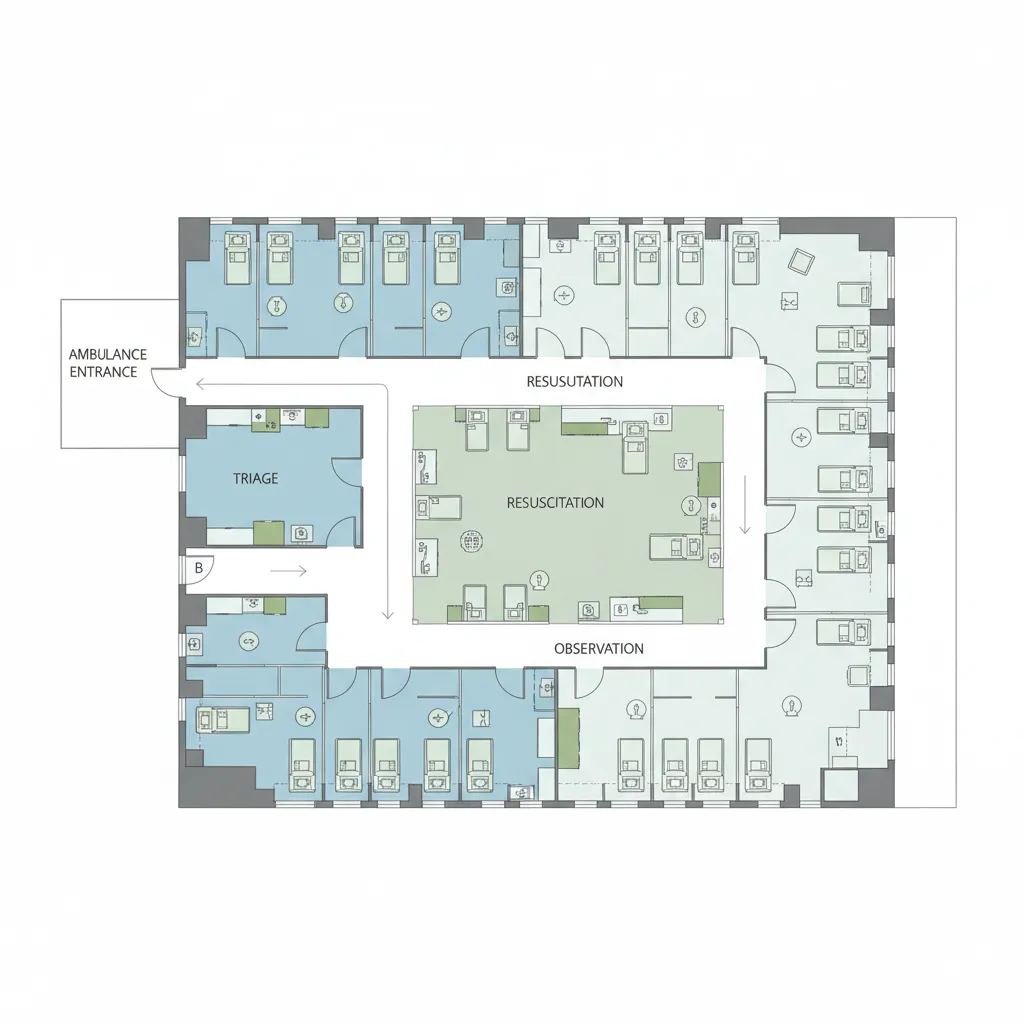

Mengapa Alur Pasien Lebih Penting daripada Estetika?

Key Insight: Desain IGD yang indah tapi salah alur justru memperlambat penanganan medis.

Ini salah satu insight yang sering melawan intuisi klien. Banyak rumah sakit ingin IGD terlihat modern seperti lobby hotel. Padahal prioritas utama adalah efisiensi pergerakan.

Beberapa prinsip alur yang selalu kami gunakan:

1. Jalur pasien kritis tidak boleh bertemu jalur keluarga

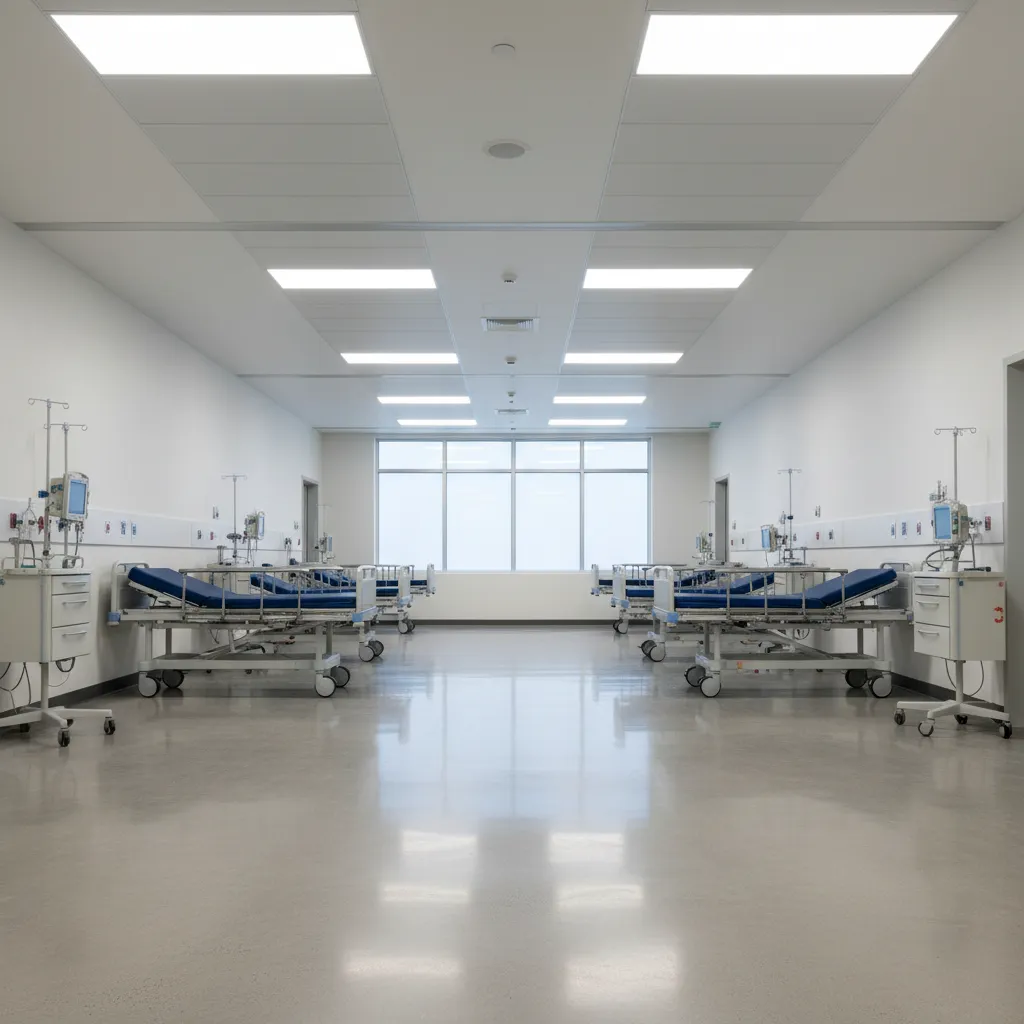

2. Koridor minimal 2,4 meter untuk dua bed
3. Ruang tindakan harus dekat dengan supply medis
4. Radiologi idealnya satu zona dengan IGD

Salah satu kesalahan desain yang sering terjadi adalah ruang tunggu terlalu besar sementara ruang tindakan terlalu sedikit. Dalam kondisi darurat massal, ruang tindakan justru menjadi bottleneck.

save pin

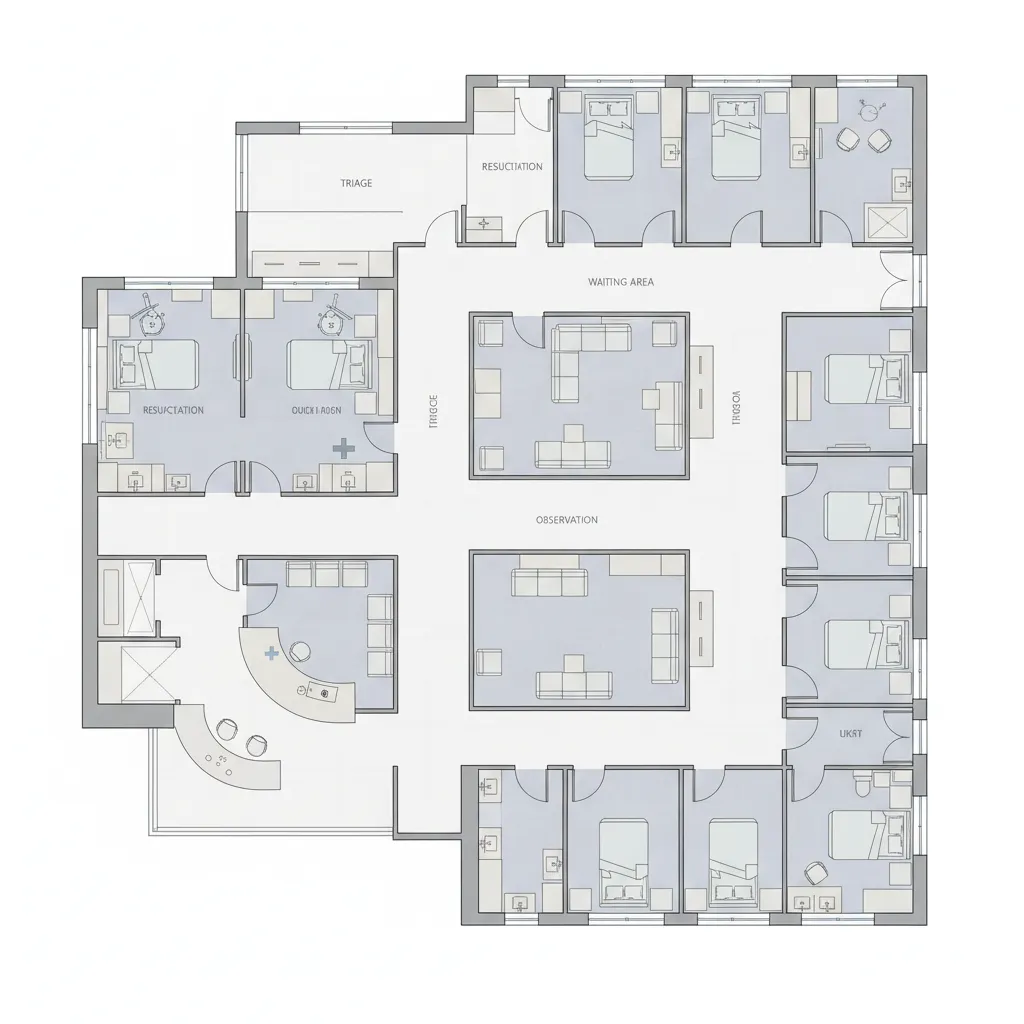

Bagaimana Contoh Denah IGD Rumah Sakit yang Efisien?

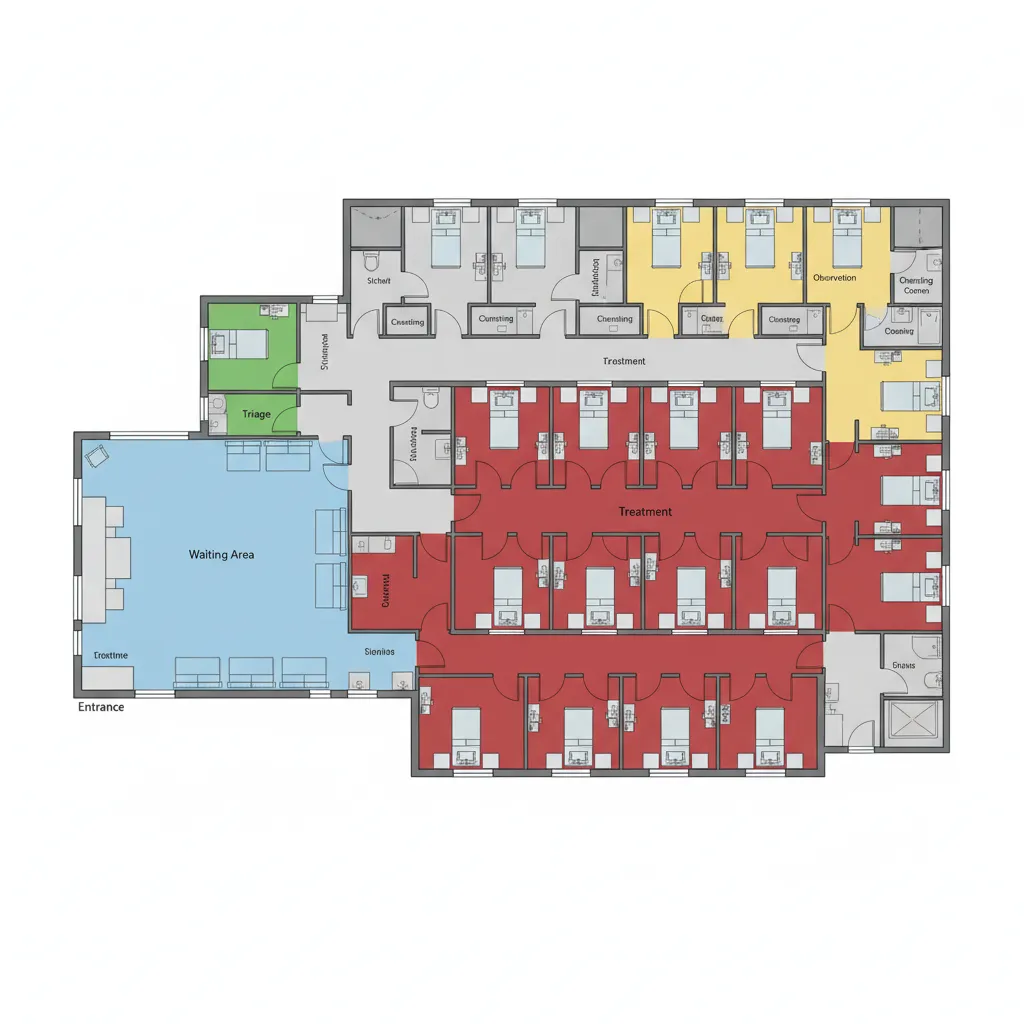

Key Insight: Denah IGD terbaik selalu menggunakan konsep zonasi berlapis.

Secara umum, pola denah yang paling sering dipakai adalah model zonasi berikut:

1. Zona publik: pintu masuk, pendaftaran, ruang tunggu
2. Zona semi medis: triase dan pemeriksaan awal
3. Zona kritis: resusitasi dan trauma
4. Zona observasi: monitoring pasien
5. Zona staf: ruang dokter, nurse station

Untuk memvisualisasikan alur ini dengan cepat, banyak tim arsitek sekarang menggunakan simulasi ruang seperti saat membuat perencanaan tata ruang ruangansecara digital sebelum tahap konstruksi.

Pendekatan ini membantu melihat apakah jalur pasien terlalu panjang atau ada konflik pergerakan.

save pin

Kesalahan Desain IGD yang Jarang Dibahas

Key Insight: Banyak masalah IGD sebenarnya berasal dari detail kecil yang diabaikan saat perencanaan.

Beberapa kesalahan yang sering saya temui di proyek renovasi:

1. Koridor terlalu sempit untuk dua bed
2. Ruang supply terlalu jauh dari ruang tindakan
3. Kurang ruang parkir ambulans
4. Ruang observasi tanpa akses visual dari nurse station

Satu kasus menarik terjadi ketika rumah sakit harus merombak ulang seluruh jalur IGD karena posisi nurse station tidak memiliki pandangan langsung ke pasien observasi. Secara operasional ini sangat berisiko.

Perbaikan kecil seperti memindahkan nurse station seringkali membutuhkan renovasi besar yang mahal.

save pin

Answer Box

Denah IGD rumah sakit yang baik memprioritaskan alur pasien kritis, zonasi jelas, dan akses cepat ke fasilitas medis utama. Tata letak yang efisien dapat mengurangi waktu penanganan darurat secara signifikan.

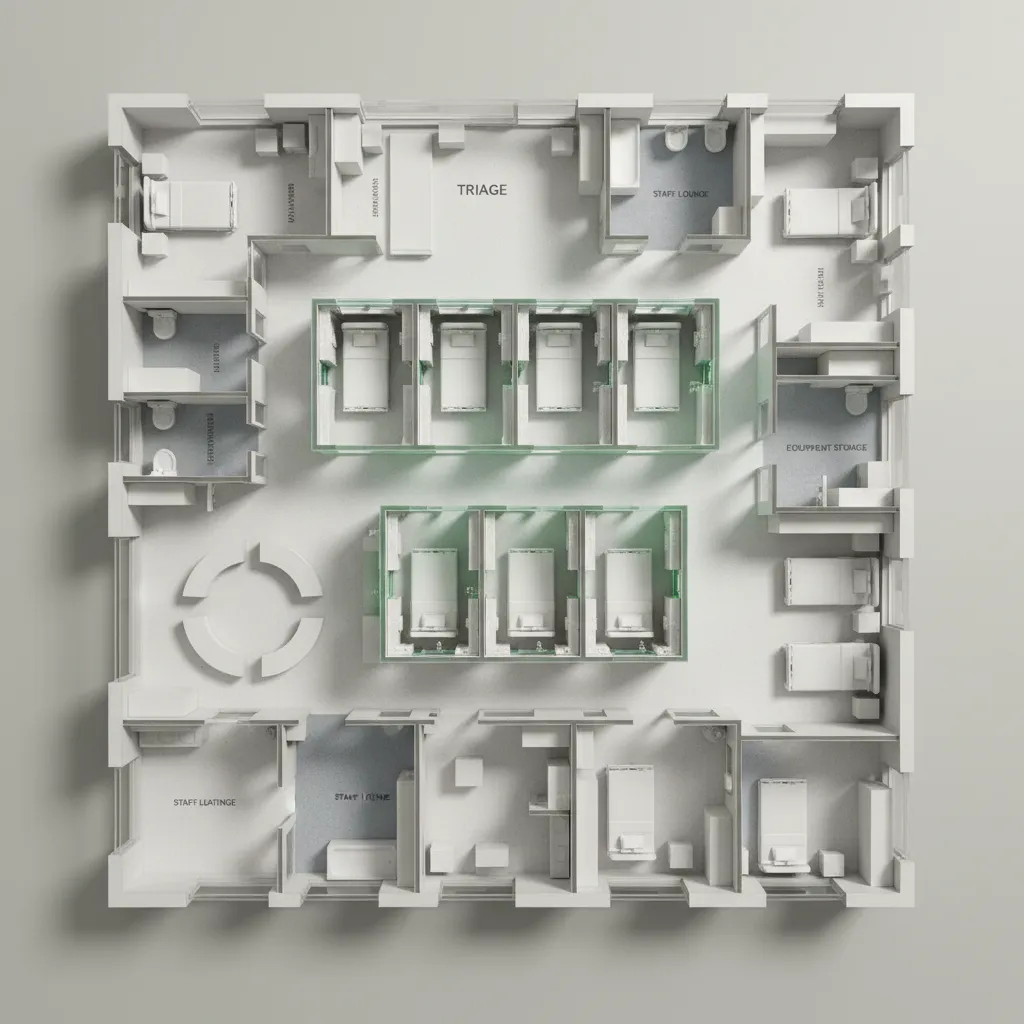

Apakah Denah IGD Perlu Menggunakan Simulasi 3D?

Key Insight: Simulasi 3D membantu mendeteksi masalah desain sebelum konstruksi dimulai.

Dulu banyak denah rumah sakit hanya dibuat dalam gambar 2D. Sekarang, simulasi 3D mulai menjadi standar karena lebih mudah memahami skala ruang.

Keuntungan simulasi 3D:

1. Melihat alur pergerakan pasien
2. Menguji kapasitas ruang
3. Mengidentifikasi titik kemacetan
4. Memvisualisasikan layout peralatan medis

Dalam beberapa proyek, tim desain menggunakan simulasi seperti pembuatan denah 3D interaktifuntuk mengevaluasi layout sebelum pembangunan dimulai.

save pin

Final Summary

1. Denah IGD harus memprioritaskan alur pasien darurat.
2. Zonasi ruang menentukan kecepatan penanganan medis.
3. Kesalahan kecil dalam layout bisa berdampak besar.
4. Simulasi digital membantu mengurangi risiko desain.
5. Desain IGD yang baik meningkatkan keselamatan pasien.

FAQ

1. Apa itu denah IGD rumah sakit?

Denah IGD rumah sakit adalah tata letak ruang instalasi gawat darurat yang mengatur alur pasien, staf medis, dan peralatan untuk penanganan cepat.

2. Ruang apa saja yang wajib ada di IGD?

Triase, ruang resusitasi, ruang tindakan, observasi, ruang isolasi, ruang tunggu keluarga, dan nurse station.

3. Mengapa denah IGD rumah sakit harus efisien?

Denah yang efisien mengurangi waktu respon medis sehingga meningkatkan peluang keselamatan pasien darurat.

4. Berapa ukuran ideal koridor IGD?

Umumnya minimal 2,4 meter agar dua tempat tidur pasien dapat lewat bersamaan.

5. Apakah ruang tunggu harus besar?

Tidak selalu. Terlalu besar justru sering mengurangi ruang tindakan yang lebih penting.

6. Apakah IGD harus dekat dengan radiologi?

Idealnya ya. Kedekatan dengan radiologi mempercepat pemeriksaan seperti X‑ray atau CT scan.

7. Apa kesalahan paling umum dalam denah IGD rumah sakit?

Jalur pasien bercampur dengan jalur pengunjung dan ruang tindakan terlalu sedikit.

8. Apakah simulasi 3D penting dalam desain IGD?

Sangat penting karena membantu memvisualisasikan denah IGD rumah sakit secara realistis sebelum konstruksi dimulai.
