Denah Pondasi Cakar Ayam Rumah 2 Lantai: Panduan praktis memahami struktur, ukuran, dan kesalahan umum dalam membuat denah pondasi cakar ayam untuk rumah dua lantai

Direct Answer

Denah pondasi cakar ayam rumah 2 lantai adalah gambar teknis yang menunjukkan posisi kolom, ukuran telapak pondasi, serta hubungan dengan balok sloof untuk menopang beban bangunan bertingkat. Denah ini biasanya memiliki grid kolom teratur dengan pondasi telapak berbentuk persegi di setiap titik struktur utama.

Pada rumah dua lantai, ukuran pondasi cakar ayam umumnya lebih besar dibanding rumah satu lantai karena harus menahan beban tambahan dari lantai atas.

Quick Takeaways

1. Denah pondasi menentukan posisi kolom dan distribusi beban rumah dua lantai.
2. Ukuran pondasi cakar ayam biasanya 80–120 cm tergantung kondisi tanah.
3. Kesalahan paling umum adalah jarak kolom terlalu lebar.
4. Biaya sering membengkak karena kedalaman pondasi tidak diperhitungkan sejak awal.
5. Perencanaan denah struktur sebaiknya dilakukan bersamaan dengan denah lantai.

Introduction

Saat pertama kali menangani proyek rumah dua lantai di Bandung sekitar 8 tahun lalu, saya sempat menemukan masalah yang cukup klasik: denah lantai sudah bagus, tetapi denah pondasi cakar ayam rumah 2 lantai belum dirancang dengan benar.

Akibatnya, beberapa kolom harus dipindah setelah pekerjaan pondasi dimulai. Biayanya langsung melonjak karena struktur bawah tanah sudah telanjur dicor.

Dalam praktik desain interior dan perencanaan rumah, saya sering melihat pemilik rumah terlalu fokus pada tampilan ruangan, tetapi melupakan struktur dasar seperti pondasi. Padahal, pondasi adalah elemen yang paling mahal untuk diperbaiki jika terjadi kesalahan.

Jika Anda sedang merencanakan rumah bertingkat, memahami konsep denah pondasi sangat penting. Bahkan sebelum menentukan tata ruang, banyak arsitek sudah mulai menyusun grid struktur menggunakan alat perencana denah seperti yang sering digunakan pada simulasi pembuatan denah rumah digital.

Di artikel ini saya akan membahas bagaimana membaca dan merancang denah pondasi cakar ayam untuk rumah dua lantai berdasarkan pengalaman proyek nyata, termasuk kesalahan yang sering terjadi dan biaya tersembunyi yang jarang dijelaskan.

Bagaimana Bentuk Dasar Denah Pondasi Cakar Ayam Rumah 2 Lantai?

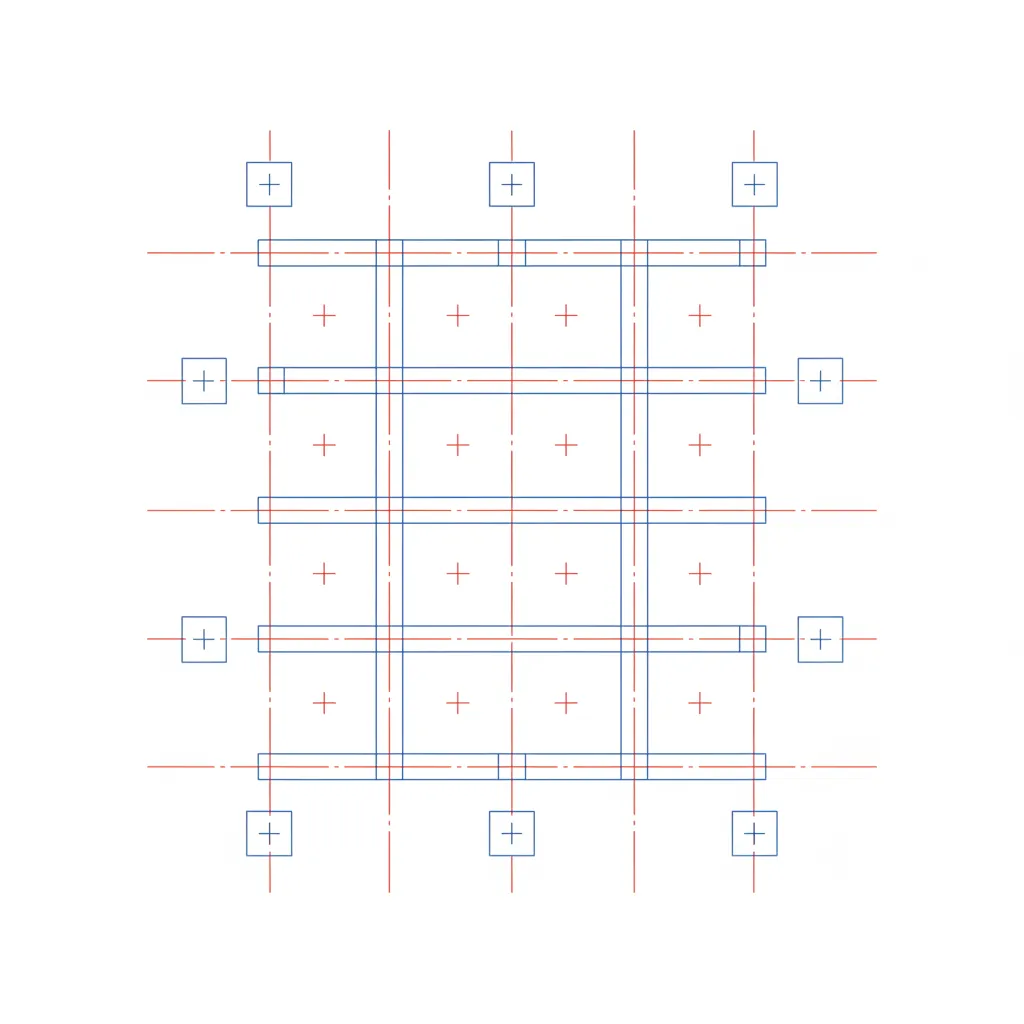

Intinya: denah pondasi cakar ayam menunjukkan titik kolom struktur yang dihubungkan oleh balok sloof.

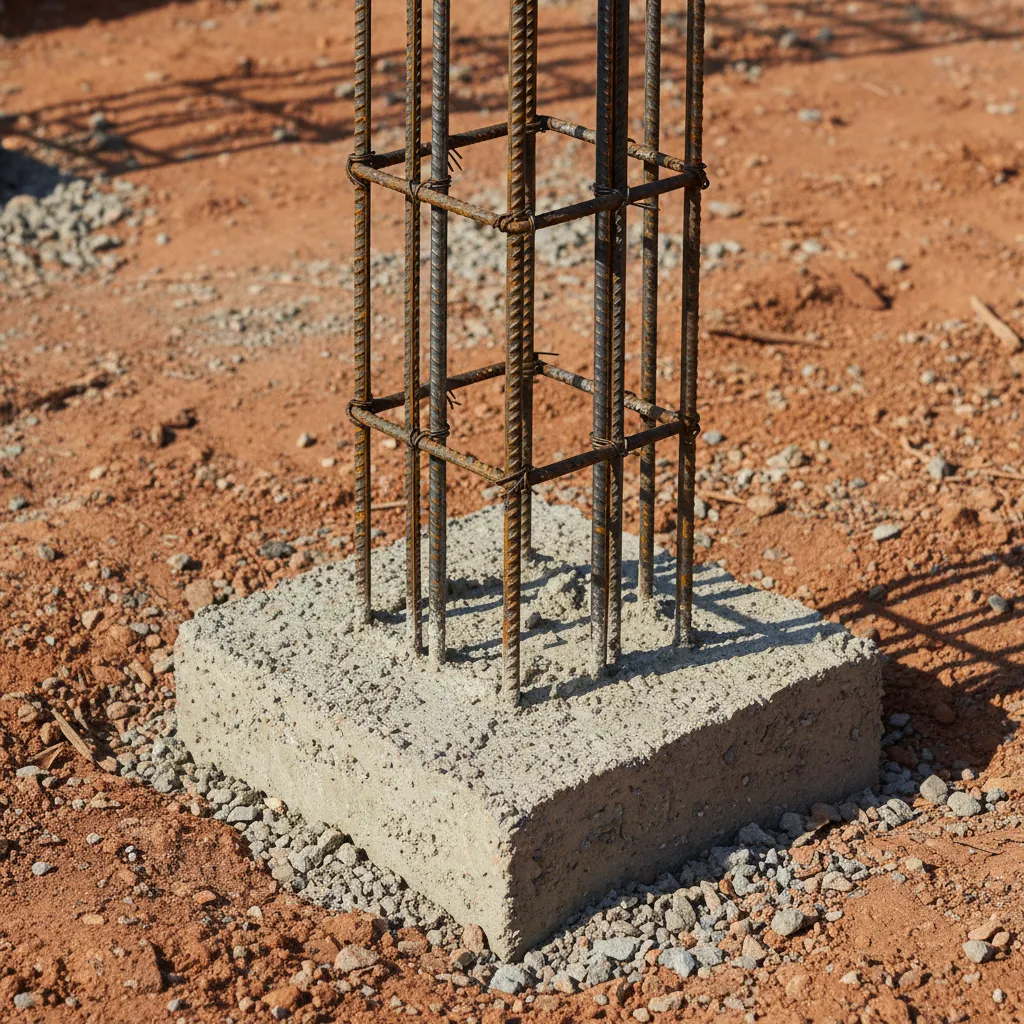

Pondasi cakar ayam pada rumah tinggal sebenarnya lebih mirip pondasi telapak dengan tulangan kolom di tengahnya. Setiap titik pondasi berfungsi menyalurkan beban dari kolom ke tanah.

Struktur dasar biasanya terdiri dari:

1. Titik pondasi telapak
2. Kolom struktur
3. Balok sloof penghubung
4. Grid struktur bangunan

Contoh pola denah yang sering saya gunakan:

1. Jarak kolom: 3–4 meter
2. Ukuran pondasi: 80×80 cm hingga 120×120 cm
3. Kedalaman: 1–1.5 meter tergantung tanah

Pada tanah yang lebih lunak, ukuran pondasi biasanya diperbesar agar tekanan tanah tetap aman.

save pin

Mengapa Jarak Kolom Sangat Penting?

Jarak kolom menentukan seberapa besar beban yang harus ditahan setiap pondasi.

Banyak orang berpikir semakin sedikit kolom semakin baik karena ruang terasa lebih lega. Dalam kenyataannya, jarak kolom yang terlalu jauh justru membuat struktur menjadi lebih mahal.

Trade-off yang sering terjadi:

1. Kolom sedikit → balok lebih besar
2. Balok besar → tulangan lebih banyak
3. Pondasi harus diperbesar

Dalam beberapa proyek rumah dua lantai, saya justru menyarankan menambah satu kolom tambahan agar ukuran balok dan pondasi bisa diperkecil.

Hasil akhirnya sering kali lebih hemat secara keseluruhan.

Apa Ukuran Ideal Pondasi Cakar Ayam untuk Rumah 2 Lantai?

Tidak ada satu ukuran pasti karena sangat bergantung pada kondisi tanah.

Namun berdasarkan proyek yang pernah saya tangani, kisaran umum yang sering digunakan kontraktor adalah:

1. Tanah keras: 80×80 cm
2. Tanah sedang: 100×100 cm
3. Tanah lunak: 120×120 cm atau lebih

Kedalaman biasanya:

1. 1 meter untuk tanah stabil
2. 1.5 meter untuk tanah lunak

Perencanaan ukuran ini sering dibuat bersamaan dengan simulasi tata ruang menggunakan alat seperti perencana denah 3D rumahagar posisi kolom tidak mengganggu ruang.

save pin

Kesalahan Denah Pondasi yang Sering Terjadi

Banyak masalah struktur rumah sebenarnya berasal dari kesalahan sederhana pada tahap denah pondasi.

Beberapa kesalahan yang paling sering saya temui:

1. Kolom tidak sejajar antar lantai
2. Pondasi tidak berada tepat di bawah kolom
3. Jarak kolom terlalu lebar
4. Perubahan desain setelah pondasi dibuat

Kesalahan lain yang jarang dibahas adalah posisi tangga. Tangga sering membutuhkan balok tambahan yang bebannya harus ditopang pondasi khusus.

Jika tidak direncanakan sejak awal, biasanya kontraktor harus membuat pondasi tambahan di tengah proyek.

save pin

Biaya Tersembunyi Dalam Pondasi Rumah 2 Lantai

Pondasi sering terlihat sederhana di gambar, tetapi biayanya bisa membengkak karena faktor tanah.

Hal-hal yang sering membuat biaya naik:

1. Galian lebih dalam dari perkiraan
2. Air tanah tinggi
3. Tambahan lantai kerja
4. Pondasi diperbesar saat konstruksi

Dalam satu proyek rumah dua lantai di Bekasi, ukuran pondasi awalnya 100 cm. Setelah penggalian, tanahnya terlalu lunak sehingga diperbesar menjadi 130 cm.

Biaya beton langsung naik hampir 20%.

Answer Box

Denah pondasi cakar ayam rumah 2 lantai harus menunjukkan posisi kolom, ukuran pondasi telapak, serta hubungan dengan balok sloof. Perencanaan yang tepat mencegah perubahan struktur yang mahal saat konstruksi.

Bagaimana Cara Membuat Denah Pondasi yang Efisien?

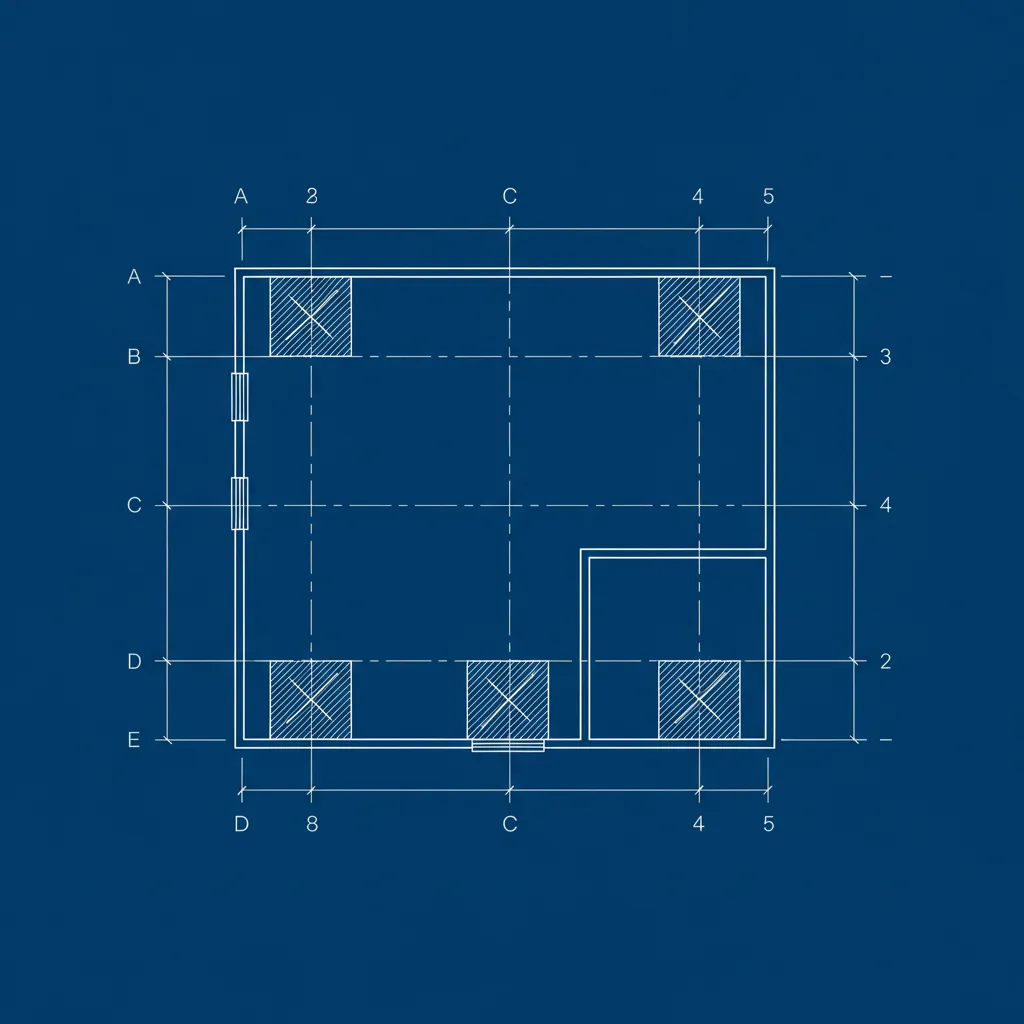

Denah pondasi paling efisien selalu mengikuti grid struktur yang konsisten.

Langkah yang biasanya saya lakukan saat merancang:

1. Membuat grid struktur
2. Menentukan posisi kolom utama
3. Menyelaraskan dengan denah ruangan
4. Menentukan ukuran pondasi

Pada proyek modern, banyak desainer menggunakan simulasi ruang digital seperti alat perencana tata ruang rumahuntuk memastikan kolom tidak mengganggu fungsi ruangan.

save pin

Final Summary

1. Denah pondasi menentukan kekuatan struktur rumah dua lantai.
2. Jarak kolom ideal biasanya 3–4 meter.
3. Ukuran pondasi dipengaruhi kondisi tanah.
4. Kesalahan denah dapat menyebabkan biaya konstruksi melonjak.
5. Perencanaan struktur sebaiknya dilakukan sejak awal desain.

FAQ

Berapa ukuran pondasi cakar ayam rumah 2 lantai?

Umumnya antara 80 cm hingga 120 cm. Namun ukuran sebenarnya harus disesuaikan dengan kondisi tanah dan beban struktur rumah.

Apakah semua rumah 2 lantai harus memakai pondasi cakar ayam?

Tidak selalu. Beberapa rumah menggunakan pondasi batu kali yang dikombinasikan dengan pondasi telapak tergantung desain struktur.

Berapa jarak kolom ideal untuk rumah 2 lantai?

Biasanya antara 3 sampai 4 meter. Jarak ini menjaga balok dan pondasi tetap efisien.

Apakah denah pondasi cakar ayam rumah 2 lantai bisa dibuat sendiri?

Bisa untuk konsep awal, tetapi perhitungan struktur tetap harus dilakukan oleh insinyur struktur agar aman.

Berapa kedalaman pondasi rumah dua lantai?

Umumnya sekitar 1–1.5 meter, tergantung kekuatan tanah di lokasi pembangunan.

Apakah pondasi lebih besar berarti lebih kuat?

Tidak selalu. Pondasi harus disesuaikan dengan perhitungan struktur dan daya dukung tanah.

Apakah desain denah mempengaruhi pondasi?

Sangat mempengaruhi. Posisi ruangan, tangga, dan bentang ruang menentukan jumlah serta posisi kolom.

Bagaimana cara membaca denah pondasi cakar ayam rumah 2 lantai?

Lihat grid kolom, ukuran telapak pondasi, serta hubungan balok sloof yang menghubungkan setiap titik pondasi.
