Denah Potongan Rumah 2 Lantai: Panduan Praktis: Cara membaca dan membuat denah potongan rumah 2 lantai agar desain lebih jelas, efisien, dan minim kesalahan konstruksi

Direct Answer

Denah potongan rumah 2 lantai adalah gambar arsitektur yang memperlihatkan bagian dalam bangunan seolah-olah rumah dipotong secara vertikal. Gambar ini menunjukkan tinggi lantai, struktur tangga, hubungan antar ruang, serta detail konstruksi dari lantai dasar hingga lantai dua.

Tanpa denah potongan, banyak keputusan desain—seperti tinggi plafon atau posisi jendela—sering keliru saat pembangunan.

Quick Takeaways

1. Denah potongan membantu memahami tinggi ruang dan struktur rumah.
2. Sering dipakai kontraktor untuk memastikan detail konstruksi.
3. Kesalahan tinggi plafon biasanya terjadi karena potongan tidak dibuat detail.
4. Visualisasi 3D membantu memahami potongan dengan lebih cepat.

Introduction

Dalam banyak proyek yang saya kerjakan selama lebih dari 10 tahun sebagai desainer interior, masalah paling sering muncul bukan pada denah lantai—melainkan pada denah potongan rumah 2 lantai. Banyak klien merasa denah lantai sudah cukup, padahal potongan bangunan justru menentukan kenyamanan ruang.

Misalnya, saya pernah menangani proyek rumah keluarga di Bandung dengan luas sekitar 180 m². Denah lantainya terlihat sempurna. Namun saat kami buat gambar potongan, baru terlihat bahwa tangga terlalu curam dan tinggi plafon lantai dua terasa rendah. Tanpa gambar potongan, masalah ini kemungkinan baru terasa setelah rumah dibangun.

Saat ini proses membuat potongan juga jauh lebih mudah karena bisa dikombinasikan dengan visualisasi digital. Banyak desainer bahkan memulai dari simulasi ruang menggunakan alat seperti simulasi desain interior berbasis AI untuk memahami hubungan antar ruang sebelum menggambar potongan teknis.

Di artikel ini saya akan membahas bagaimana memahami, membaca, dan merancang denah potongan rumah dua lantai dengan cara yang praktis—berdasarkan pengalaman proyek nyata.

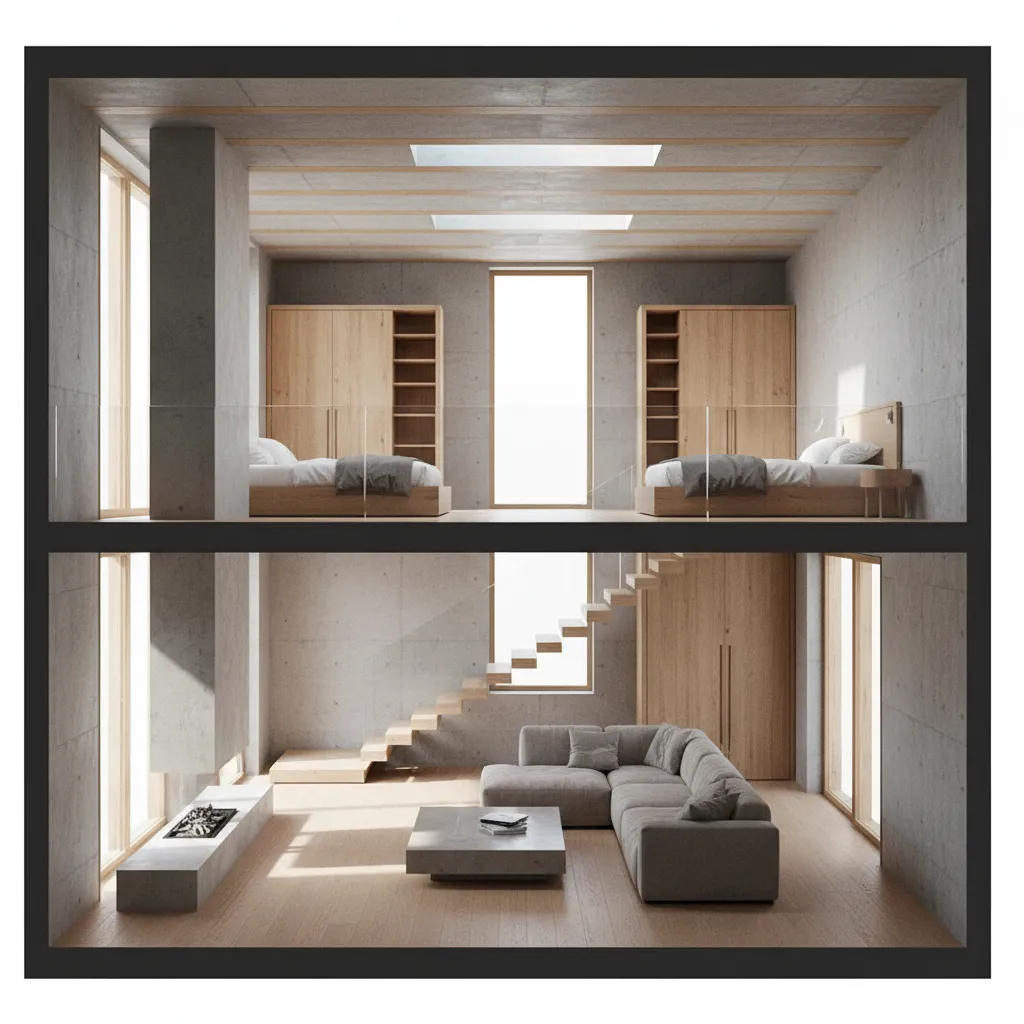

Mengapa Denah Potongan Rumah 2 Lantai Sangat Penting?

Key Insight: Denah lantai menunjukkan tata ruang, tetapi denah potongan menunjukkan bagaimana ruang itu benar-benar terasa.

Banyak orang menganggap gambar potongan hanya formalitas gambar kerja. Padahal dalam praktik desain, potongan justru menentukan kenyamanan ruang secara vertikal.

Beberapa hal yang hanya terlihat di gambar potongan:

1. Tinggi plafon
2. Hubungan lantai 1 dan lantai 2
3. Posisi jendela terhadap tinggi mata
4. Kemiringan atap
5. Struktur tangga

Insight yang sering melawan intuisi:rumah dengan luas besar belum tentu terasa lega. Jika tinggi plafon hanya 2,6 m di rumah dua lantai, ruang sering terasa sempit.

Dalam beberapa proyek perumahan developer, saya sering menemukan tinggi lantai ke lantai hanya sekitar 3 meter. Setelah dikurangi struktur dan plafon, ruang tersisa terasa rendah.

save pin

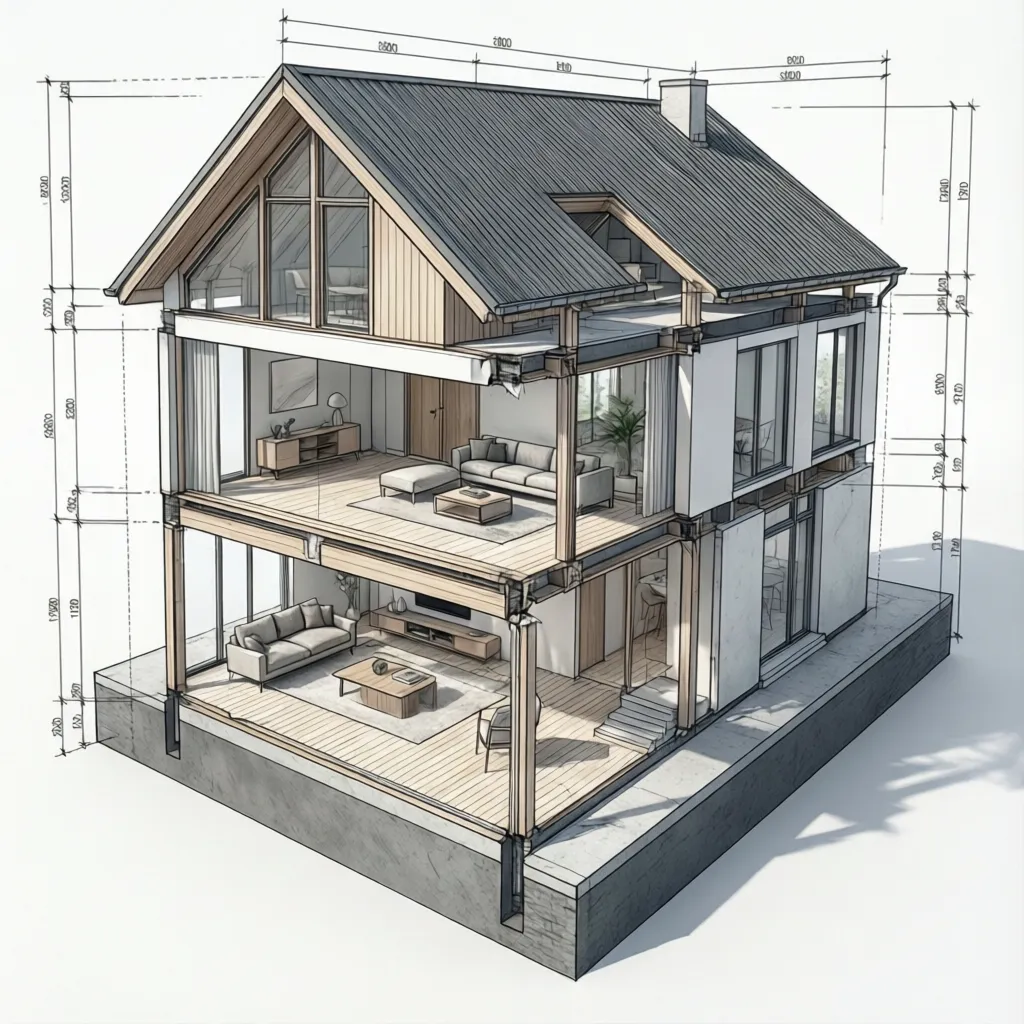

Apa Saja Elemen Penting dalam Denah Potongan?

Key Insight: Denah potongan yang baik tidak hanya menampilkan garis potong, tetapi juga informasi struktur dan proporsi ruang.

Komponen yang hampir selalu ada dalam potongan rumah dua lantai:

1. Tinggi lantai ke lantai
2. Tinggi plafon
3. Struktur lantai beton
4. Tangga
5. Atap dan kemiringannya
6. Jendela dan bukaan

Biasanya potongan digambar minimal dua arah:

1. Potongan memanjang rumah
2. Potongan melintang rumah

Dari pengalaman proyek residensial, dua potongan ini sudah cukup untuk menjelaskan 90% hubungan ruang.

Kesalahan Umum Saat Membuat Denah Potongan

Key Insight: Banyak kesalahan desain rumah dua lantai berasal dari potongan yang dibuat terlalu sederhana.

Berikut kesalahan yang sering saya temui di proyek renovasi:

1. Tinggi tangga tidak dihitung dengan benar
2. Balok struktur terlalu turun ke plafon
3. Jendela lantai dua terlalu rendah
4. Ventilasi atap tidak dipikirkan

Biaya tersembunyi yang jarang dibahas:jika tinggi lantai salah, perbaikannya bisa sangat mahal karena melibatkan struktur beton.

Dalam satu proyek renovasi di Jakarta Selatan, perubahan tinggi tangga saja menambah biaya hampir 60 juta rupiah karena harus membongkar sebagian struktur.

save pin

Bagaimana Cara Membaca Denah Potongan Rumah?

Key Insight: Cara tercepat membaca potongan adalah dengan mengikuti garis lantai dari bawah ke atas.

Langkah sederhana membaca gambar potongan:

1. Lihat level lantai dasar.
2. Perhatikan tinggi plafon.
3. Periksa posisi lantai dua.
4. Lihat struktur tangga.
5. Perhatikan bentuk atap.

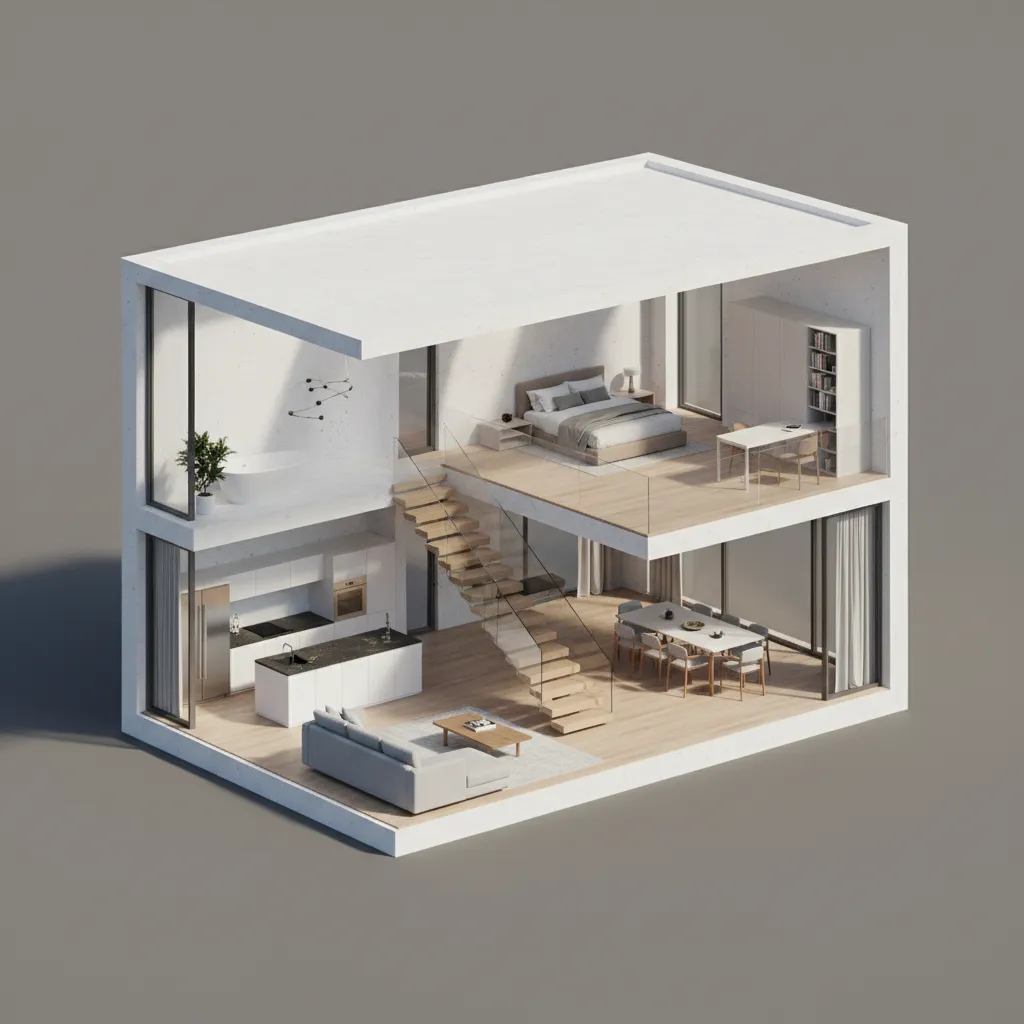

Jika potongan terlihat rumit, biasanya saya membuat simulasi ruang menggunakan alat seperti perencana denah 3D. Dengan cara ini klien bisa memahami ruang secara visual sebelum pembangunan dimulai.

Visualisasi sering memperlihatkan masalah yang tidak terlihat di gambar 2D.

save pin

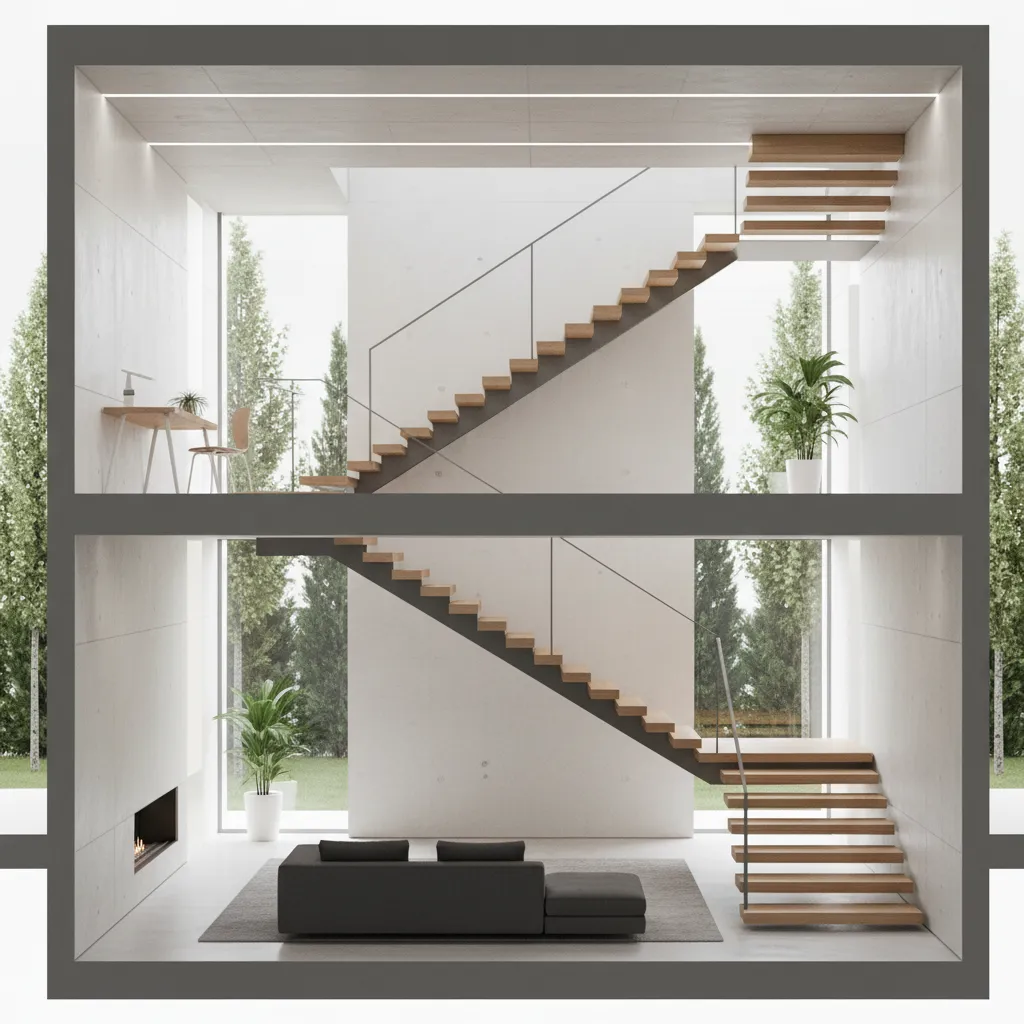

Trade-off Desain pada Rumah 2 Lantai

Key Insight: Setiap keputusan tinggi ruang memiliki konsekuensi terhadap biaya dan struktur.

Contoh trade-off yang sering terjadi:

1. Plafon tinggi membuat ruang lebih lega tetapi meningkatkan biaya struktur.
2. Tangga landai lebih nyaman tetapi memakan ruang.
3. Atap tinggi memberi ventilasi baik tetapi menambah volume bangunan.

Di proyek rumah tropis modern, saya biasanya menggunakan tinggi lantai ke lantai sekitar:

1. 3.4 – 3.6 meter untuk lantai dasar
2. 3.2 – 3.4 meter untuk lantai dua

Ukuran ini cukup ideal untuk ventilasi, pencahayaan, dan proporsi ruang.

Answer Box

Denah potongan rumah 2 lantai memperlihatkan hubungan vertikal ruang, termasuk tinggi plafon, tangga, dan struktur bangunan. Tanpa gambar ini, banyak masalah desain baru terlihat setelah konstruksi dimulai.

Apakah Denah Potongan Bisa Dibuat Tanpa Software Arsitektur?

Key Insight: Secara teknis bisa, tetapi visualisasi digital membuat proses jauh lebih akurat.

Dulu arsitek menggambar potongan secara manual di kertas. Metode ini masih bisa dilakukan, tetapi memiliki keterbatasan:

1. Sulit memeriksa proporsi ruang
2. Tidak mudah memvisualisasikan interior
3. Revisi membutuhkan waktu lama

Sekarang banyak desainer menggunakan alat perencanaan ruang seperti perencana tata ruang rumahuntuk melihat potongan ruang secara lebih realistis.

save pin

Final Summary

1. Denah potongan menunjukkan struktur dan tinggi ruang rumah.
2. Sangat penting untuk desain rumah dua lantai.
3. Kesalahan potongan bisa menyebabkan biaya renovasi besar.
4. Visualisasi 3D membantu memahami desain lebih cepat.
5. Perencanaan tinggi lantai menentukan kenyamanan ruang.

FAQ

Apa itu denah potongan rumah 2 lantai?

Denah potongan rumah 2 lantai adalah gambar arsitektur yang menunjukkan bagian dalam rumah secara vertikal untuk memperlihatkan struktur, tinggi ruang, dan hubungan antar lantai.

Mengapa denah potongan rumah 2 lantai penting?

Karena gambar ini menunjukkan tinggi plafon, struktur tangga, dan bentuk atap. Tanpa potongan, banyak kesalahan desain baru terlihat saat konstruksi.

Berapa tinggi ideal lantai rumah dua lantai?

Biasanya 3,2–3,6 meter dari lantai ke lantai agar ruang terasa lega dan ventilasi lebih baik.

Apakah semua rumah perlu gambar potongan?

Ya. Bahkan rumah kecil tetap membutuhkan gambar potongan untuk memastikan struktur dan proporsi ruang benar.

Apakah denah potongan sama dengan denah lantai?

Tidak. Denah lantai menunjukkan tata ruang dari atas, sedangkan potongan memperlihatkan struktur dan tinggi ruang secara vertikal.

Berapa jumlah potongan yang biasanya dibuat?

Minimal dua: potongan memanjang dan potongan melintang rumah.

Apakah denah potongan rumah 2 lantai bisa dibuat sendiri?

Bisa jika memahami dasar gambar arsitektur, tetapi biasanya lebih aman dibuat oleh arsitek atau desainer.

Software apa yang biasa digunakan untuk membuat denah potongan?

Banyak desainer menggunakan software 3D atau alat visualisasi rumah untuk memeriksa potongan ruang secara lebih realistis.
