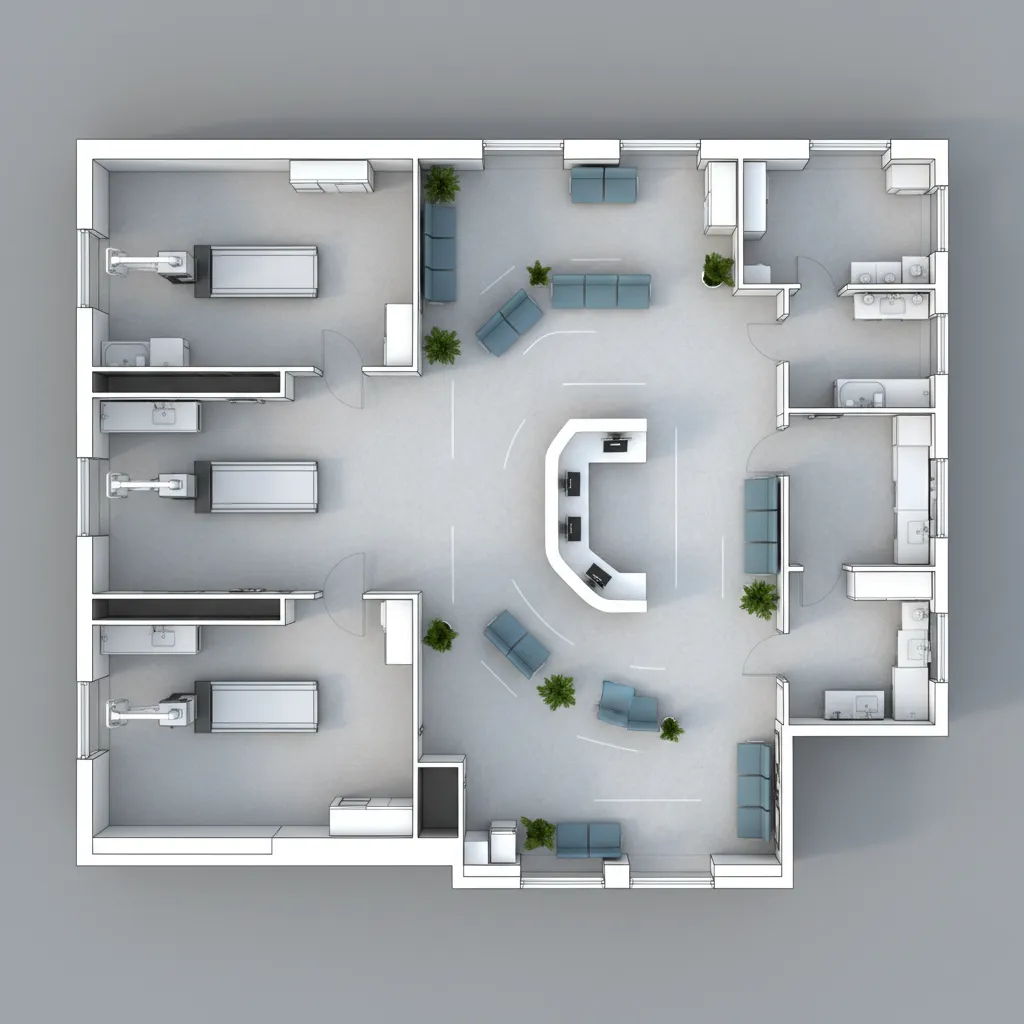

Denah Ruang Radiologi Rumah Sakit yang Efisien: Panduan praktis menyusun denah ruang radiologi rumah sakit agar aman, efisien, dan sesuai alur kerja medis.

Direct Answer

Denah ruang radiologi rumah sakit harus dirancang berdasarkan alur pasien, keselamatan radiasi, dan efisiensi kerja tenaga medis. Area utama biasanya mencakup ruang tunggu pasien, ruang kontrol, ruang pemeriksaan (X-ray/CT/MRI), ruang ganti, dan ruang penyimpanan peralatan. Tata letak yang baik meminimalkan pergerakan pasien, menjaga privasi, serta memastikan perlindungan radiasi yang optimal.

Quick Takeaways

1. Denah radiologi harus mengikuti alur pasien yang jelas dari registrasi hingga keluar.
2. Ruang kontrol wajib memiliki visibilitas ke ruang pemeriksaan.
3. Material dinding biasanya memakai lapisan pelindung radiasi.
4. Kesalahan umum: ruang tunggu terlalu dekat dengan area radiasi.
5. Perencanaan jalur staf sering diabaikan dalam banyak desain.

Introduction

Saat pertama kali terlibat dalam proyek perencanaan denah ruang radiologi rumah sakit, saya sempat berpikir bahwa yang paling penting hanyalah ukuran ruangan dan posisi alat. Setelah beberapa proyek rumah sakit berjalan, ternyata realitasnya jauh lebih kompleks. Alur pasien, proteksi radiasi, hingga koordinasi dokter dan radiografer sangat menentukan apakah ruang tersebut benar‑benar efektif.

Dalam salah satu proyek rumah sakit swasta di Jakarta, kesalahan kecil pada denah menyebabkan pasien harus berjalan memutar melewati koridor staf hanya untuk menuju ruang ganti. Akibatnya, lalu lintas di area radiologi menjadi kacau dan privasi pasien terganggu. Dari pengalaman seperti itu saya belajar bahwa desain ruang medis tidak bisa hanya "indah" — harus benar‑benar fungsional.

Saat ini, banyak tim desain juga menggunakan simulasi layout digital untuk memvisualisasikan alur ruang sebelum pembangunan dimulai. Pendekatan ini mirip dengan proses membuat simulasi denah ruangan secara tiga dimensiagar kesalahan tata letak bisa terlihat sejak awal.

Di artikel ini saya akan membahas bagaimana menyusun denah radiologi yang benar, kesalahan yang sering terjadi di proyek nyata, serta beberapa trade‑off desain yang jarang dijelaskan dalam panduan standar.

save pin

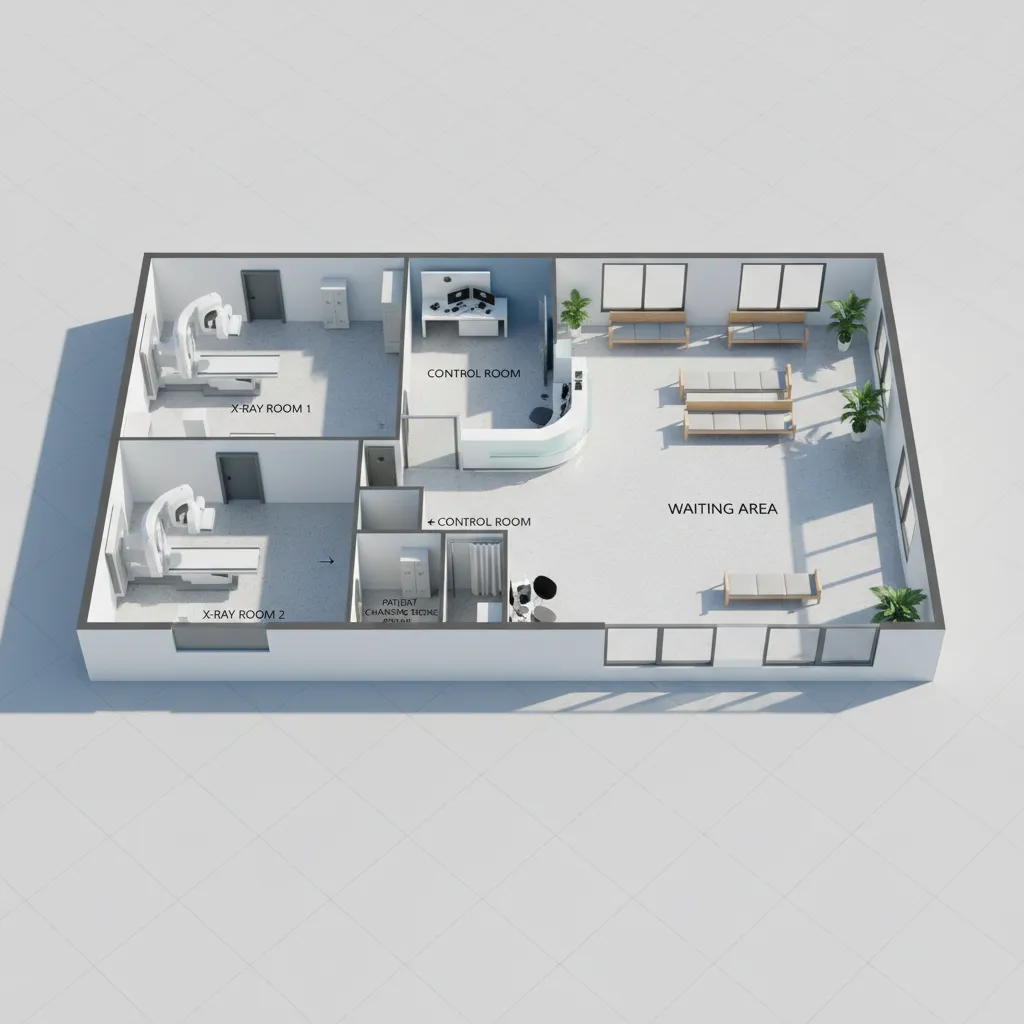

Apa Saja Ruang Wajib dalam Denah Radiologi?

Insight utama: Banyak orang mengira ruang radiologi hanya terdiri dari ruang alat, padahal sebenarnya ada beberapa ruang pendukung yang sama pentingnya.

Berdasarkan pengalaman proyek rumah sakit tipe B dan C, minimal ada beberapa zona yang hampir selalu muncul dalam denah radiologi.

1. Ruang tunggu pasien
2. Ruang registrasi atau administrasi
3. Ruang ganti pasien
4. Ruang pemeriksaan (X-ray, CT, MRI)
5. Ruang kontrol operator
6. Ruang penyimpanan alat
7. Ruang staf radiologi

Kesalahan yang sering terjadi adalah ruang ganti terlalu kecil atau ditempatkan jauh dari ruang pemeriksaan. Dalam praktiknya, pasien sering harus membuka akses IV atau melepas benda logam, sehingga jarak yang terlalu jauh akan memperlambat proses pemeriksaan.

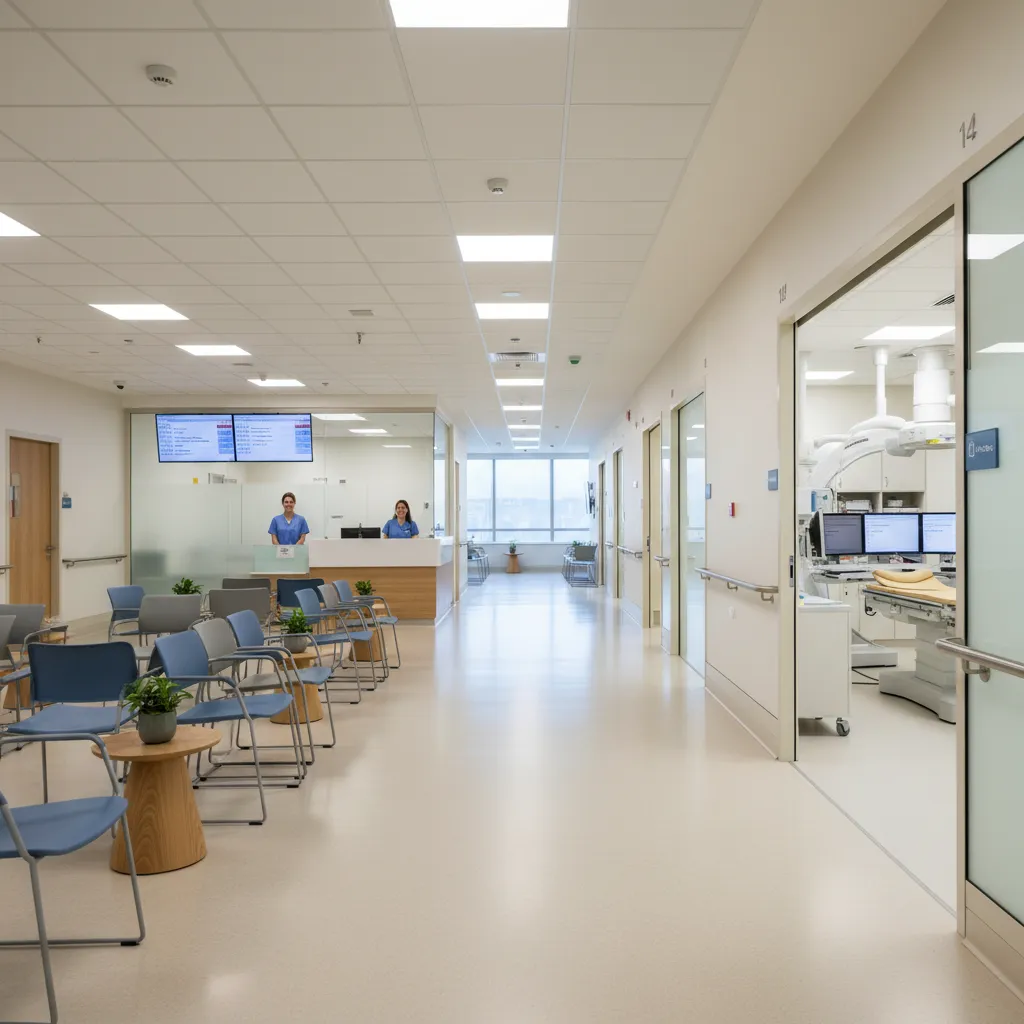

Bagaimana Alur Pasien yang Ideal?

Insight utama: Denah yang baik selalu mengikuti alur pasien, bukan sekadar menyesuaikan bentuk bangunan.

Alur pasien biasanya mengikuti pola linear agar tidak terjadi perpotongan jalur dengan staf atau pasien lain.

Alur yang paling sering digunakan:

1. Registrasi
2. Ruang tunggu
3. Ruang ganti
4. Ruang pemeriksaan
5. Area observasi singkat
6. Keluar melalui koridor berbeda

Dalam proyek radiologi yang saya tangani di Bandung, perubahan kecil berupa pintu tambahan dari ruang ganti ke ruang CT Scan berhasil memangkas waktu antrean hampir 20% karena pasien tidak perlu kembali ke koridor utama.

save pin

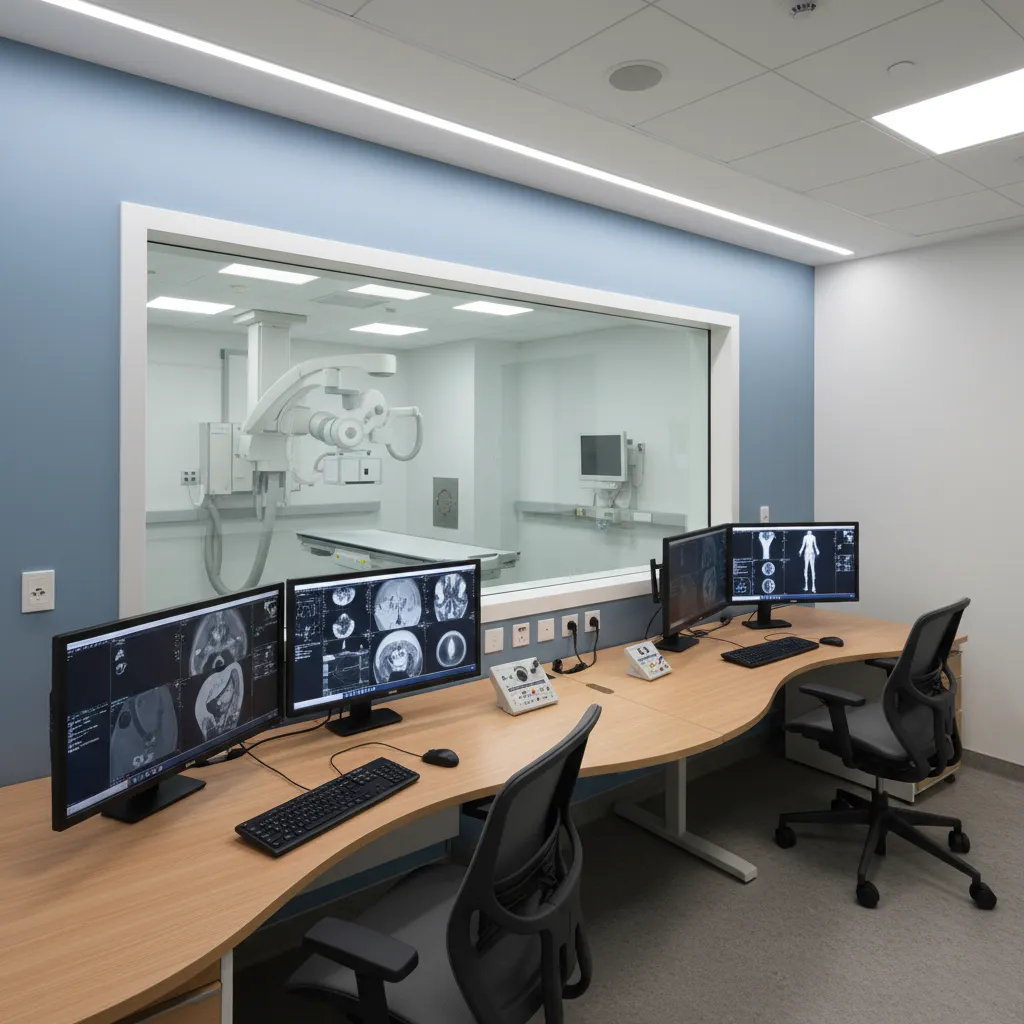

Mengapa Ruang Kontrol Harus Diposisikan Strategis?

Insight utama: Posisi ruang kontrol menentukan keamanan radiasi sekaligus efisiensi kerja radiografer.

Ruang kontrol biasanya dipisahkan dengan kaca timbal agar operator bisa melihat pasien selama proses pemindaian.

Prinsip umum penempatannya:

1. Berada di sisi ruang pemeriksaan
2. Memiliki visibilitas langsung ke meja pasien
3. Dilengkapi panel kontrol dan komputer imaging

Salah satu masalah desain yang sering diabaikan adalah jarak kabel mesin imaging yang cukup panjang. Banyak vendor alat medis memiliki batasan instalasi tertentu, sehingga posisi ruang kontrol tidak selalu fleksibel.

Dalam beberapa proyek, simulasi tata letak menggunakan alat perencanaan tata ruang digitalmembantu memastikan jarak peralatan masih dalam batas aman.

save pin

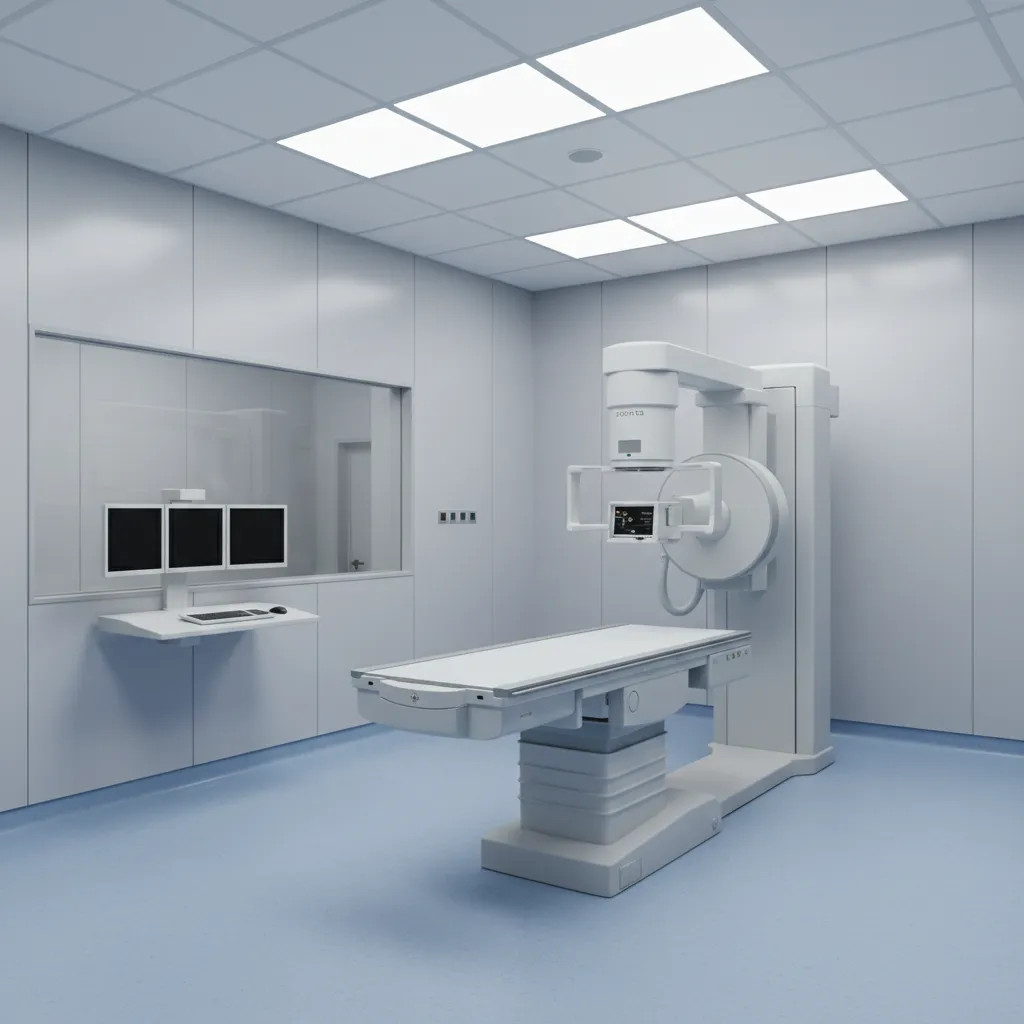

Apakah Semua Ruang Radiologi Membutuhkan Proteksi Radiasi?

Insight utama: Tidak semua ruang perlu proteksi penuh, tetapi area tertentu wajib memiliki pelindung radiasi.

Proteksi radiasi biasanya diterapkan pada:

1. Dinding ruang X-ray
2. Pintu ruang pemeriksaan
3. Kaca ruang kontrol
4. Langit‑langit atau lantai tertentu

Material yang sering digunakan:

1. Lapisan timbal pada gypsum
2. Kaca timbal
3. Pintu berlapis logam

Biaya tersembunyi yang sering tidak diperhitungkan adalah berat material timbal. Struktur dinding dan rangka pintu kadang harus diperkuat, yang bisa menambah biaya konstruksi cukup signifikan.

Kesalahan Umum dalam Denah Radiologi

Insight utama: Banyak kesalahan desain bukan berasal dari alat medis, tetapi dari alur ruang yang tidak dipikirkan matang.

Kesalahan yang sering saya temui di proyek:

1. Ruang tunggu terlalu dekat dengan area radiasi
2. Koridor sempit untuk brankar pasien
3. Ruang kontrol terlalu kecil
4. Tidak ada jalur khusus staf
5. Pintu ruang pemeriksaan tidak cukup lebar

Trade‑off yang jarang dibahas adalah ukuran ruangan. Mesin CT atau MRI membutuhkan ruang besar, tetapi jika terlalu luas justru memperpanjang jarak kerja radiografer.

save pin

Answer Box

Denah ruang radiologi rumah sakit ideal terdiri dari ruang tunggu, ruang ganti, ruang pemeriksaan, dan ruang kontrol dengan proteksi radiasi. Tata letak harus mengikuti alur pasien dan memastikan visibilitas operator ke pasien selama pemeriksaan.

Bagaimana Mendesain Denah Radiologi yang Lebih Efisien?

Insight utama: Efisiensi datang dari simulasi dan evaluasi alur kerja sebelum konstruksi dimulai.

Langkah praktis yang sering saya lakukan dalam proyek:

1. Membuat simulasi alur pasien
2. Memastikan jalur brankar minimal 1,8 meter
3. Menguji posisi alat terhadap ruang kontrol
4. Mengevaluasi kebutuhan proteksi radiasi

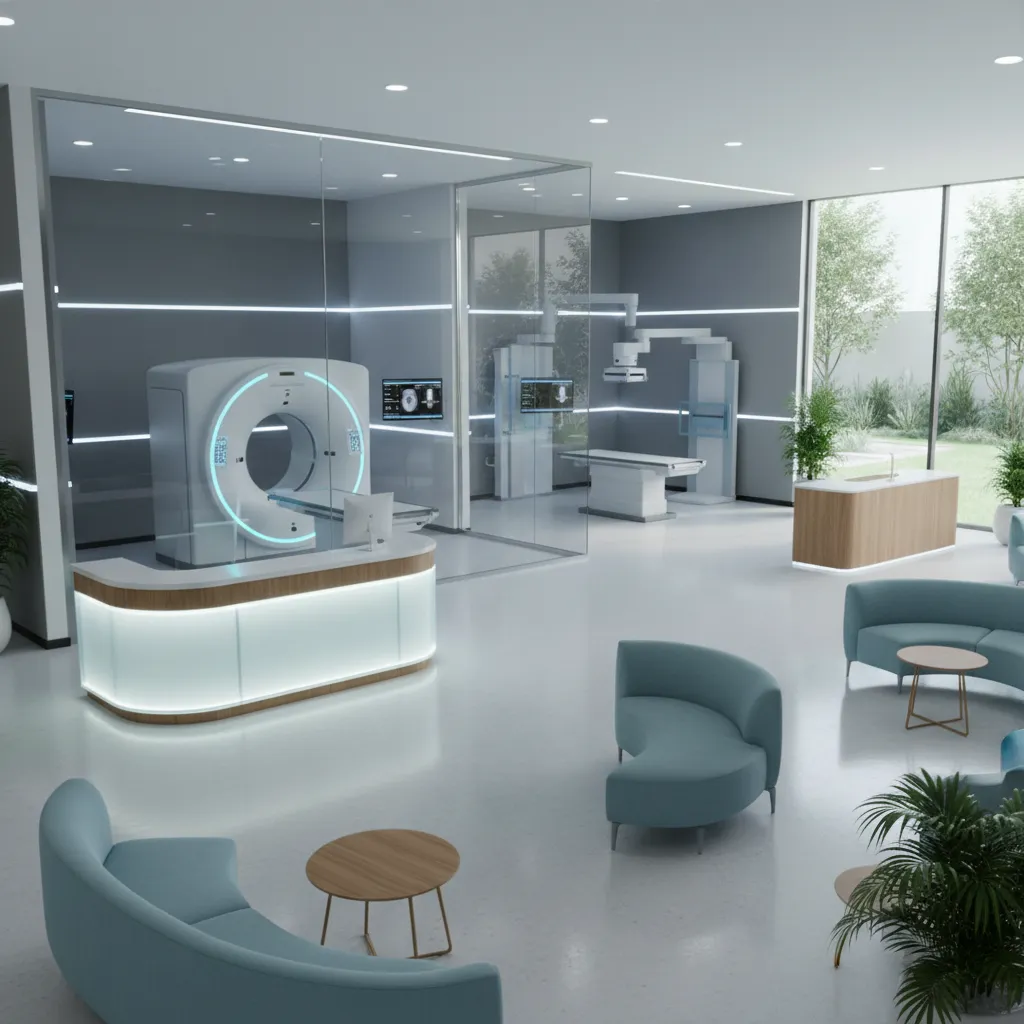

Banyak tim desain kini membuat visualisasi ruang sebelum pembangunan menggunakan render interior medis realistisagar tim rumah sakit bisa mengevaluasi tata letak lebih awal.

save pin

Final Summary

1. Denah radiologi harus mengikuti alur pasien.
2. Ruang kontrol wajib memiliki visibilitas langsung.
3. Proteksi radiasi menentukan struktur dinding.
4. Simulasi layout membantu mencegah kesalahan mahal.
5. Perencanaan jalur staf sering diabaikan.

FAQ

Apa itu denah ruang radiologi rumah sakit?

Denah ruang radiologi rumah sakit adalah tata letak ruang yang mengatur posisi ruang pemeriksaan, kontrol, ruang tunggu, dan area staf agar proses pencitraan medis berjalan aman dan efisien.

Berapa ukuran ideal ruang X-ray?

Umumnya sekitar 24–36 m², tergantung jenis mesin dan kebutuhan ruang gerak radiografer.

Apakah ruang CT Scan lebih besar dari ruang X-ray?

Ya. CT Scan biasanya membutuhkan ruang sekitar 40–60 m² karena ukuran mesin dan area kontrol.

Mengapa ruang kontrol harus terpisah?

Untuk melindungi operator dari radiasi sekaligus memungkinkan pengawasan pasien melalui kaca timbal.

Apakah semua dinding radiologi harus dilapisi timbal?

Tidak selalu. Biasanya hanya dinding yang menghadap area publik atau ruang lain yang memerlukan proteksi radiasi.

Apa kesalahan paling sering dalam denah ruang radiologi rumah sakit?

Kesalahan umum adalah alur pasien yang tidak efisien, ruang kontrol terlalu kecil, dan ruang tunggu yang terlalu dekat dengan area radiasi.

Berapa lebar pintu ruang radiologi?

Pintu biasanya minimal 1,2 meter agar brankar pasien bisa masuk dengan aman.

Apakah denah ruang radiologi rumah sakit harus mengikuti standar khusus?

Ya. Denah ruang radiologi rumah sakit harus mengikuti regulasi kesehatan, standar keselamatan radiasi, serta pedoman desain fasilitas medis.
