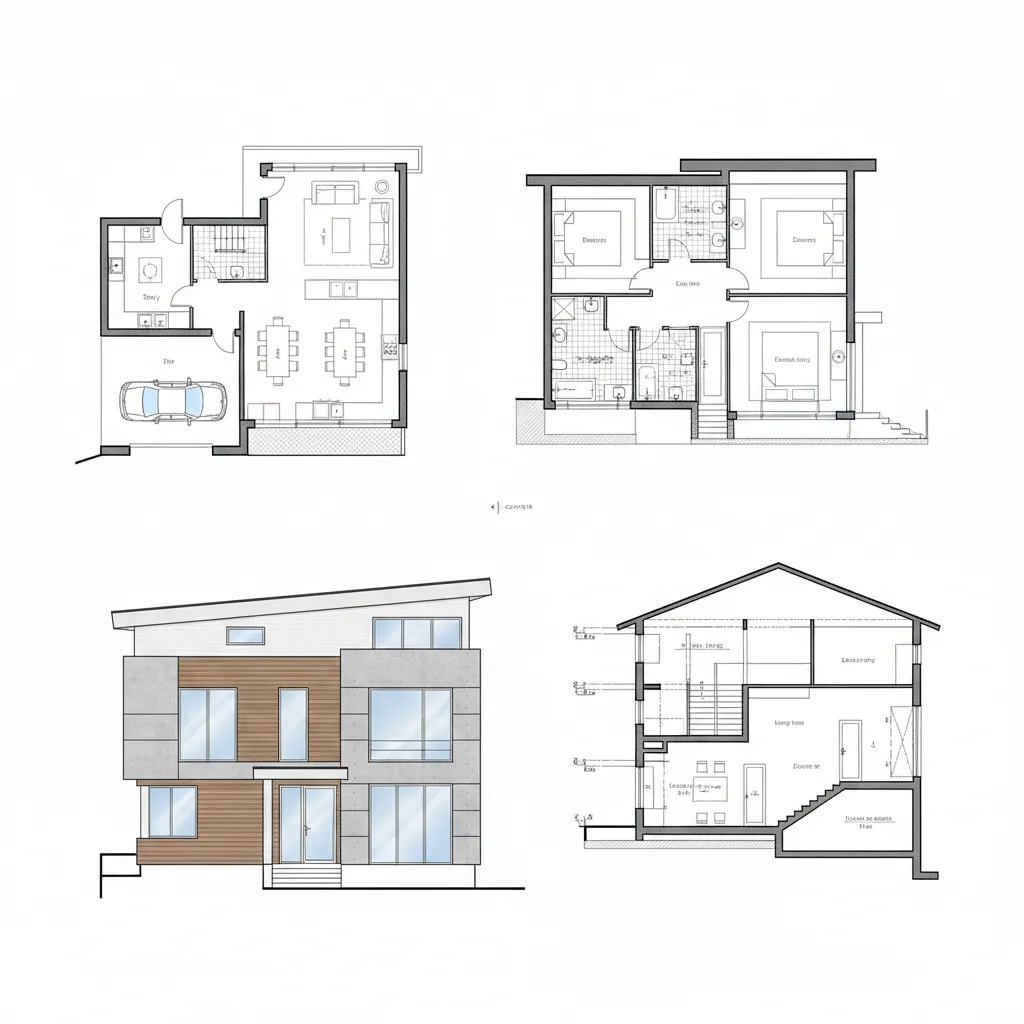

Denah Rumah 2 Lantai Lengkap dengan Tampak & Potongan: Panduan praktis memahami denah, tampak, dan potongan rumah 2 lantai agar desain lebih matang sebelum pembangunan dimulai

Direct Answer

Denah rumah 2 lantai lengkap dengan tampak dan potongan adalah paket gambar arsitektur yang menunjukkan tata ruang, tampilan fasad, serta irisan struktur bangunan. Ketiga gambar ini membantu pemilik rumah memahami fungsi ruang, bentuk luar rumah, dan hubungan vertikal antar lantai sebelum konstruksi dimulai.

Tanpa ketiga elemen ini, banyak keputusan desain penting—seperti tinggi plafon, pencahayaan alami, atau proporsi fasad—sering terlewat.

Quick Takeaways

1. Denah menunjukkan fungsi dan hubungan antar ruang.
2. Tampak membantu melihat bentuk fasad dan proporsi bangunan.
3. Potongan memperlihatkan tinggi ruang dan struktur vertikal.
4. Banyak masalah konstruksi muncul karena gambar potongan diabaikan.
5. Paket gambar lengkap mempermudah komunikasi dengan kontraktor.

Introduction

Dalam banyak proyek yang pernah saya kerjakan sebagai desainer interior, permintaan paling umum dari klien adalah denah rumah 2 lantai lengkap dengan tampak dan potongan. Banyak orang sudah memiliki gambaran rumah impian, tetapi ketika mulai diterjemahkan ke gambar teknis, muncul banyak pertanyaan: apakah ruang tamu terlalu sempit? bagaimana pencahayaan lantai dua? apakah tangga terlalu curam?

Masalahnya, sebagian besar orang hanya fokus pada denah lantai saja. Padahal, tanpa gambar tampak dan potongan, kita hanya melihat rumah secara datar—bukan sebagai bangunan tiga dimensi.

Dalam praktik profesional, saya hampir selalu menyarankan klien membuat simulasi ruang terlebih dahulu menggunakan alat digital seperti perencana denah 3D untuk memvisualisasikan tata ruang. Dengan cara ini, kesalahan desain bisa terlihat sebelum pembangunan dimulai.

Di artikel ini saya akan menjelaskan bagaimana membaca dan merancang denah rumah 2 lantai lengkap dengan tampak dan potongan, berdasarkan pengalaman nyata menangani proyek rumah tinggal.

save pin

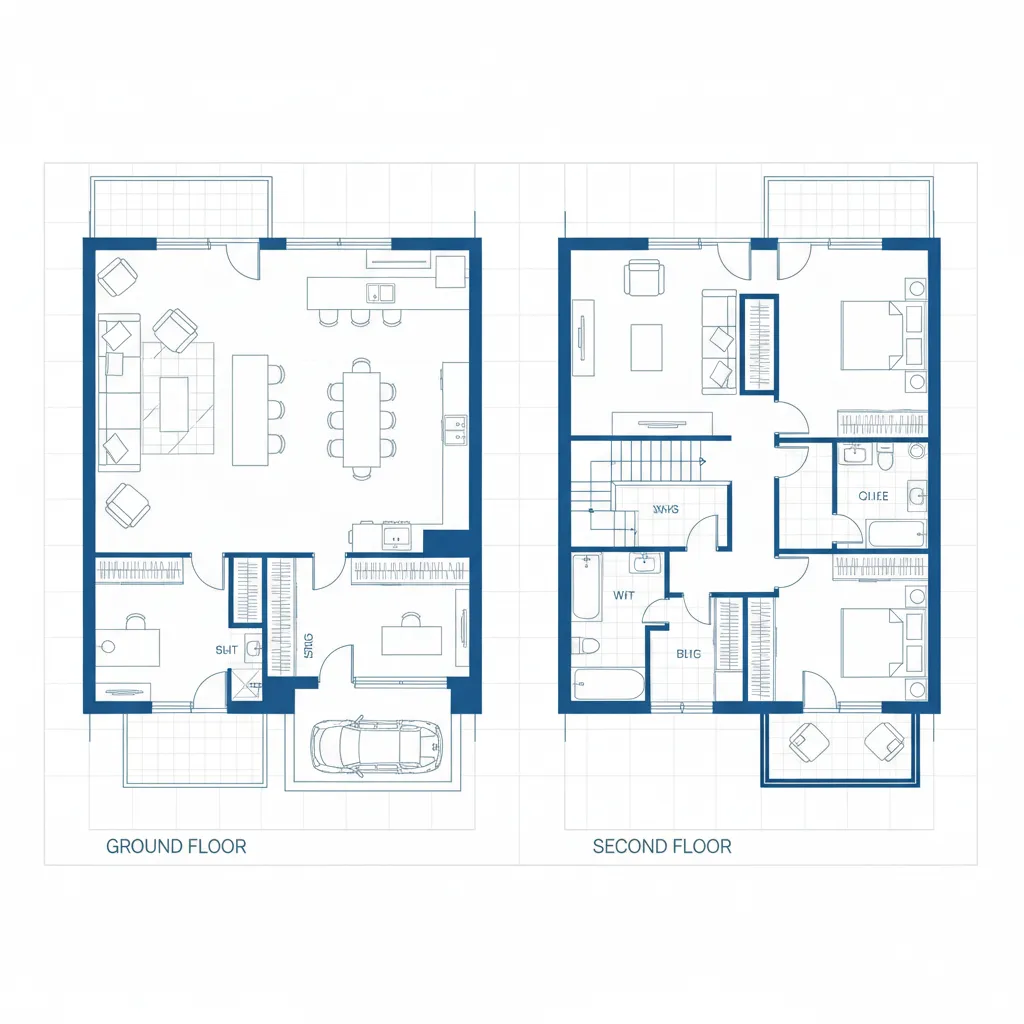

Apa Itu Denah Rumah 2 Lantai?

Insight utama: Denah adalah peta fungsi ruang yang menentukan kenyamanan rumah dalam jangka panjang.

Denah rumah adalah gambar tampak atas yang menunjukkan pembagian ruang dalam sebuah bangunan. Untuk rumah dua lantai, biasanya terdapat dua denah utama: lantai satu dan lantai dua.

Dalam pengalaman saya, kesalahan paling sering terjadi justru pada hubungan antar ruang—bukan pada ukuran ruang itu sendiri.

Elemen penting dalam denah rumah 2 lantai:

1. Ruang tamu
2. Ruang keluarga
3. Dapur dan ruang makan
4. Kamar tidur
5. Kamar mandi
6. Tangga
7. Area servis

Kesalahan yang sering terjadi:

1. Posisi tangga terlalu memakan ruang
2. Alur sirkulasi tidak efisien
3. Kamar mandi jauh dari kamar tidur
4. Area servis tercampur dengan area tamu

Pada proyek rumah keluarga di Bandung yang pernah saya tangani, hanya dengan memindahkan posisi tangga 1,2 meter, kami berhasil menambah ruang kerja kecil tanpa menambah luas bangunan.

Mengapa Gambar Tampak Rumah Sangat Penting?

Insight utama: Tampak menentukan karakter visual rumah dan sering mempengaruhi biaya finishing.

Gambar tampak menunjukkan penampilan luar rumah dari beberapa sisi, biasanya:

1. Tampak depan
2. Tampak belakang
3. Tampak samping kanan
4. Tampak samping kiri

Dari gambar tampak, kita bisa melihat:

1. Bentuk atap
2. Proporsi jendela
3. Material fasad
4. Tinggi bangunan
5. Komposisi estetika

Biaya tersembunyi yang jarang dibahas:

Banyak desain fasad terlihat indah di gambar, tetapi mahal ketika dibangun. Contohnya:

1. Bidang dinding miring
2. Banyak overhang beton
3. Jendela besar custom
4. Panel dekoratif kompleks

Karena itu saya selalu membuat simulasi desain menggunakan alat perencana denah berbasis kecerdasan buatanagar klien bisa melihat proporsi fasad sebelum pembangunan.

save pin

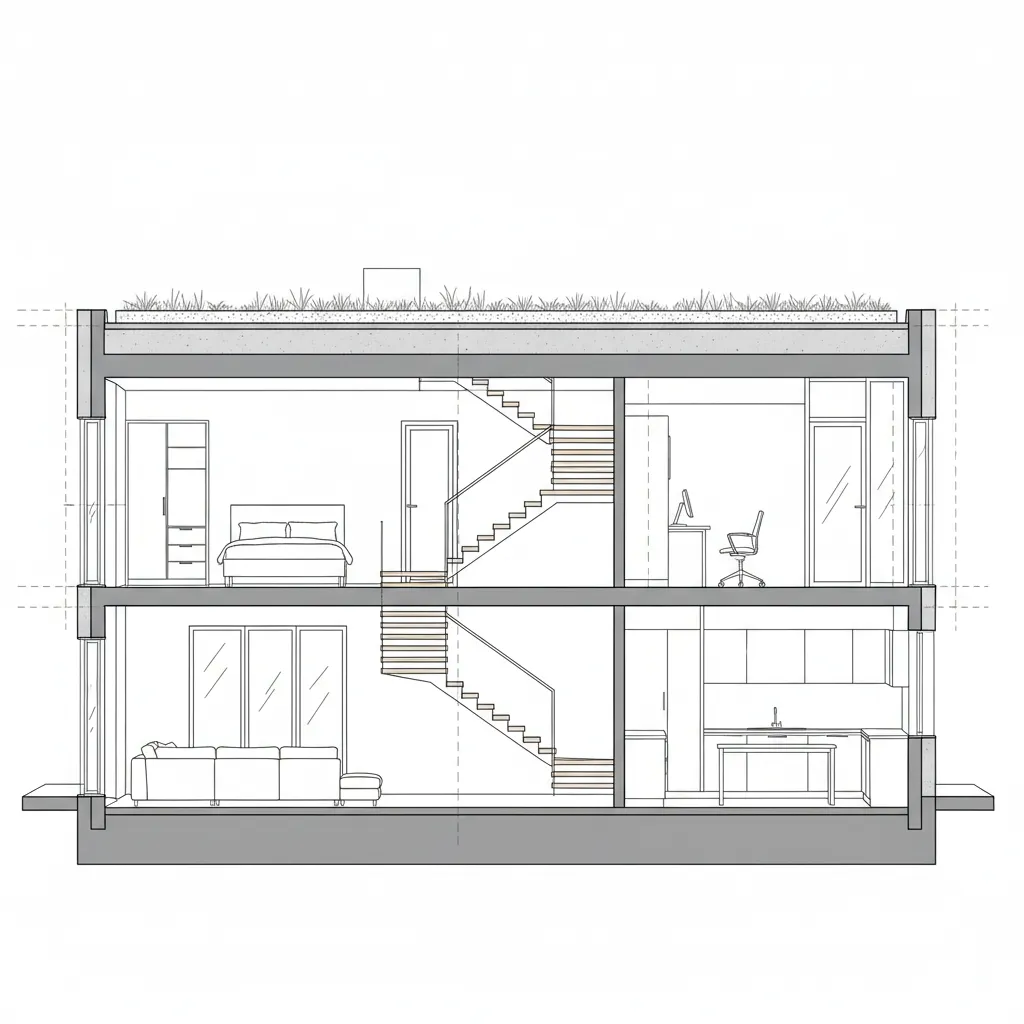

Apa Fungsi Gambar Potongan dalam Desain Rumah?

Insight utama: Potongan memperlihatkan dimensi vertikal yang tidak terlihat pada denah.

Gambar potongan adalah irisan bangunan secara vertikal yang menunjukkan hubungan antara lantai, plafon, tangga, dan atap.

Elemen yang terlihat pada gambar potongan:

1. Tinggi lantai ke plafon
2. Konstruksi tangga
3. Struktur lantai
4. Ruang di bawah atap
5. Hubungan antar lantai

Masalah desain yang sering diabaikan:

1. Tinggi plafon lantai dua terlalu rendah
2. Ruang tangga terasa sempit
3. Pencahayaan alami kurang
4. Loteng tidak bisa digunakan

Dalam beberapa proyek renovasi, saya menemukan rumah yang sebenarnya memiliki tinggi bangunan cukup, tetapi karena potongan tidak direncanakan dengan baik, ruang terasa pengap.

save pin

Bagaimana Susunan Ideal Denah Rumah 2 Lantai?

Insight utama: Pemisahan zona publik dan privat membuat rumah terasa lebih nyaman.

Secara umum, susunan ruang rumah dua lantai biasanya dibagi seperti ini:

Lantai 1 (zona publik dan servis)

1. Ruang tamu
2. Ruang keluarga
3. Dapur
4. Ruang makan
5. Kamar tamu
6. Kamar mandi
7. Area servis

Lantai 2 (zona privat)

1. Kamar tidur utama
2. Kamar anak
3. Kamar mandi
4. Ruang kerja
5. Balkon

Trade-off desain yang jarang dijelaskan:Semakin besar ruang keluarga di lantai satu, biasanya jumlah kamar di lantai dua harus dikurangi. Banyak klien baru menyadari kompromi ini setelah gambar final selesai.

save pin

Apakah Denah Saja Cukup untuk Membangun Rumah?

Insight utama: Denah saja tidak cukup untuk konstruksi yang akurat.

Dalam praktik konstruksi profesional, set gambar rumah biasanya terdiri dari:

1. Denah setiap lantai
2. Tampak bangunan
3. Potongan bangunan
4. Detail tangga
5. Rencana atap
6. Rencana struktur
7. Rencana listrik dan air

Tanpa gambar lengkap, kontraktor sering harus menebak detail konstruksi—dan itu hampir selalu berujung pada biaya tambahan.

Answer Box

Denah rumah 2 lantai lengkap dengan tampak dan potongan membantu memahami tata ruang, bentuk fasad, serta hubungan struktur antar lantai. Ketiga gambar ini sangat penting untuk memastikan desain rumah nyaman sekaligus mudah dibangun.

Bagaimana Cara Membuat Denah Rumah Lebih Mudah?

Insight utama: Visualisasi tiga dimensi membantu menemukan kesalahan desain lebih cepat.

Saat ini banyak desainer menggunakan perangkat digital untuk merancang rumah sebelum pembangunan dimulai.

Salah satu pendekatan yang sering saya gunakan adalah membuat simulasi visual menggunakan alat render rumah tiga dimensi untuk melihat hasil akhir desain. Dengan metode ini, klien bisa memahami ruang secara realistis.

Keuntungan metode ini:

1. Lebih mudah memahami ruang
2. Mendeteksi kesalahan lebih cepat
3. Menghemat biaya revisi
4. Mempermudah komunikasi dengan kontraktor

Final Summary

1. Denah mengatur fungsi dan hubungan ruang.
2. Tampak menentukan karakter visual rumah.
3. Potongan memastikan proporsi vertikal nyaman.
4. Paket gambar lengkap mencegah kesalahan konstruksi.
5. Visualisasi 3D membantu memahami desain sebelum dibangun.

FAQ

Apa yang dimaksud denah rumah 2 lantai lengkap dengan tampak dan potongan?

Ini adalah paket gambar arsitektur yang mencakup denah lantai, tampilan fasad bangunan, serta potongan vertikal untuk menunjukkan struktur dan tinggi ruang.

Apakah denah rumah 2 lantai cukup untuk membangun rumah?

Tidak. Denah rumah 2 lantai harus dilengkapi gambar tampak, potongan, struktur, serta instalasi listrik dan air agar konstruksi berjalan akurat.

Berapa ukuran ideal rumah 2 lantai?

Tergantung luas lahan. Di perkotaan Indonesia, ukuran bangunan 70–120 m² sering menjadi pilihan karena efisien dan masih nyaman untuk keluarga kecil.

Mengapa gambar potongan penting?

Potongan menunjukkan tinggi plafon, struktur lantai, dan hubungan antar ruang vertikal yang tidak terlihat pada denah.

Apakah semua rumah perlu gambar tampak?

Ya. Gambar tampak membantu memastikan proporsi fasad dan material bangunan terlihat harmonis sebelum konstruksi dimulai.

Berapa tinggi plafon ideal rumah dua lantai?

Umumnya antara 2,8 hingga 3,2 meter agar ruang terasa lega dan memiliki sirkulasi udara yang baik.

Apakah tangga mempengaruhi desain denah?

Sangat mempengaruhi. Posisi tangga sering menjadi faktor utama yang menentukan alur sirkulasi rumah dua lantai.

Berapa biaya membuat gambar denah rumah 2 lantai?

Biaya bervariasi tergantung kompleksitas desain dan pengalaman desainer, biasanya berkisar dari beberapa juta hingga puluhan juta rupiah.
