Denah Rumah Beserta Instalasi Listrik yang Aman: Panduan praktis merancang denah rumah sekaligus instalasi listrik agar aman, efisien, dan mudah dipasang sejak tahap desain.

Direct Answer

Denah rumah beserta instalasi listrik adalah gambar rencana yang menunjukkan posisi ruang sekaligus jalur kabel, titik lampu, saklar, dan stop kontak. Perencanaan ini sebaiknya dibuat sejak awal desain rumah agar pemasangan listrik lebih aman, rapi, dan tidak perlu bongkar dinding di kemudian hari.

Quick Takeaways

1. Rancang instalasi listrik bersamaan dengan denah rumah sejak awal.
2. Tentukan posisi lampu, saklar, dan stop kontak berdasarkan aktivitas ruangan.
3. Sisakan jalur kabel cadangan untuk kebutuhan masa depan.
4. Banyak rumah baru mengalami biaya tambahan karena instalasi listrik tidak direncanakan dari awal.
5. Denah 3D membantu melihat jalur listrik dan tata ruang secara lebih jelas.

Introduction

Saat mengerjakan proyek rumah tinggal, saya sering menemukan satu masalah yang sama: denah rumah sudah jadi, tapi instalasi listrik baru dipikirkan setelah pembangunan dimulai. Akibatnya, tukang harus membobok dinding lagi hanya untuk menambah stop kontak atau memindahkan saklar.

Padahal, membuat denah rumah beserta instalasi listrik sejak awal bisa menghemat banyak biaya dan waktu. Dalam beberapa proyek klien yang saya tangani, perubahan instalasi listrik setelah dinding selesai bisa menambah biaya hingga jutaan rupiah hanya karena jalur kabel tidak direncanakan.

Karena itu, banyak desainer sekarang mulai menggunakan alat perencanaan digital untuk melihat tata ruang sekaligus posisi instalasi. Jika ingin memahami cara merancang denah secara visual terlebih dahulu, Anda bisa melihat contoh prosesnya melalui cara membuat denah rumah digital dengan perencana denah.

Di artikel ini saya akan membahas bagaimana merancang denah rumah lengkap dengan instalasi listrik berdasarkan pengalaman proyek nyata, termasuk kesalahan yang sering terjadi dan biaya tersembunyi yang jarang dibahas.

Mengapa Denah Rumah Harus Sekaligus Memuat Instalasi Listrik?

Insight utama: Instalasi listrik yang direncanakan sejak tahap denah bisa mengurangi pembongkaran dinding dan kesalahan posisi titik listrik.

Dalam praktik proyek, instalasi listrik bukan sekadar urusan teknisi listrik. Penempatan titik lampu dan stop kontak sangat dipengaruhi oleh tata letak furnitur dan aktivitas penghuni rumah.

Contohnya di ruang tamu:

1. TV membutuhkan minimal dua stop kontak
2. Lampu utama berada di tengah ruangan
3. Lampu tambahan biasanya di dekat sofa atau sudut ruangan

Jika denah listrik tidak direncanakan, sering terjadi:

1. stop kontak tertutup lemari
2. saklar berada di belakang pintu
3. lampu tidak berada di tengah ruang

Dalam beberapa rumah yang saya evaluasi ulang, sekitar 30–40% titik listrik akhirnya dipindahkan setelah rumah selesai dibangun.

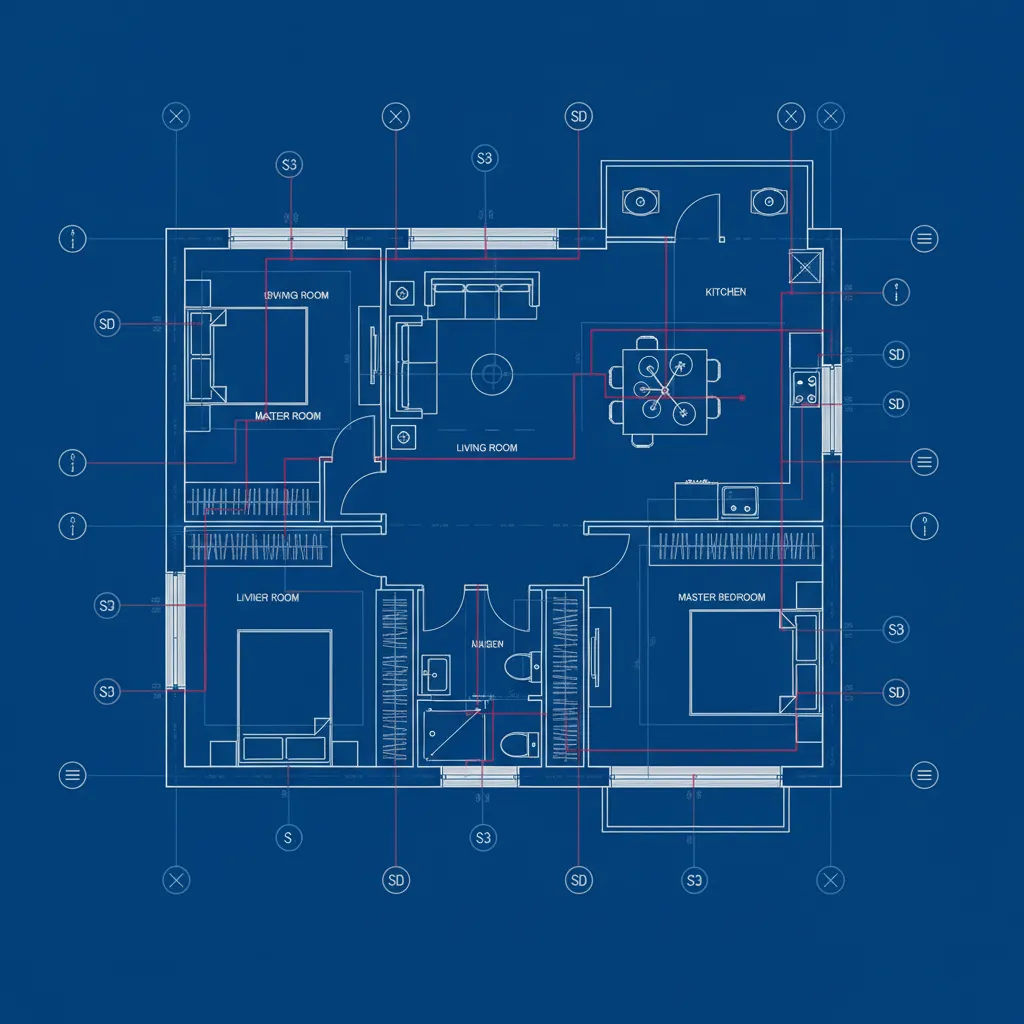

Bagaimana Cara Membuat Denah Rumah Beserta Instalasi Listrik?

Insight utama: Cara paling efektif adalah menggambar denah ruang terlebih dahulu lalu menambahkan layer instalasi listrik.

Langkah yang biasanya saya gunakan dalam proyek desain:

1. Buat denah ruang dasar
2. Tentukan posisi furnitur utama
3. Tandai titik lampu
4. Tentukan posisi saklar
5. Tambahkan stop kontak sesuai kebutuhan
6. Rancang jalur kabel menuju panel listrik

Dalam desain digital, proses ini jauh lebih mudah karena semua elemen bisa dilihat secara visual. Salah satu pendekatan yang sering digunakan adalah membuat visualisasi ruangan terlebih dahulu menggunakan perencana tata ruang 3D untuk melihat posisi furnitur, lalu menambahkan titik instalasi listrik berdasarkan aktivitas di ruangan tersebut.

save pin

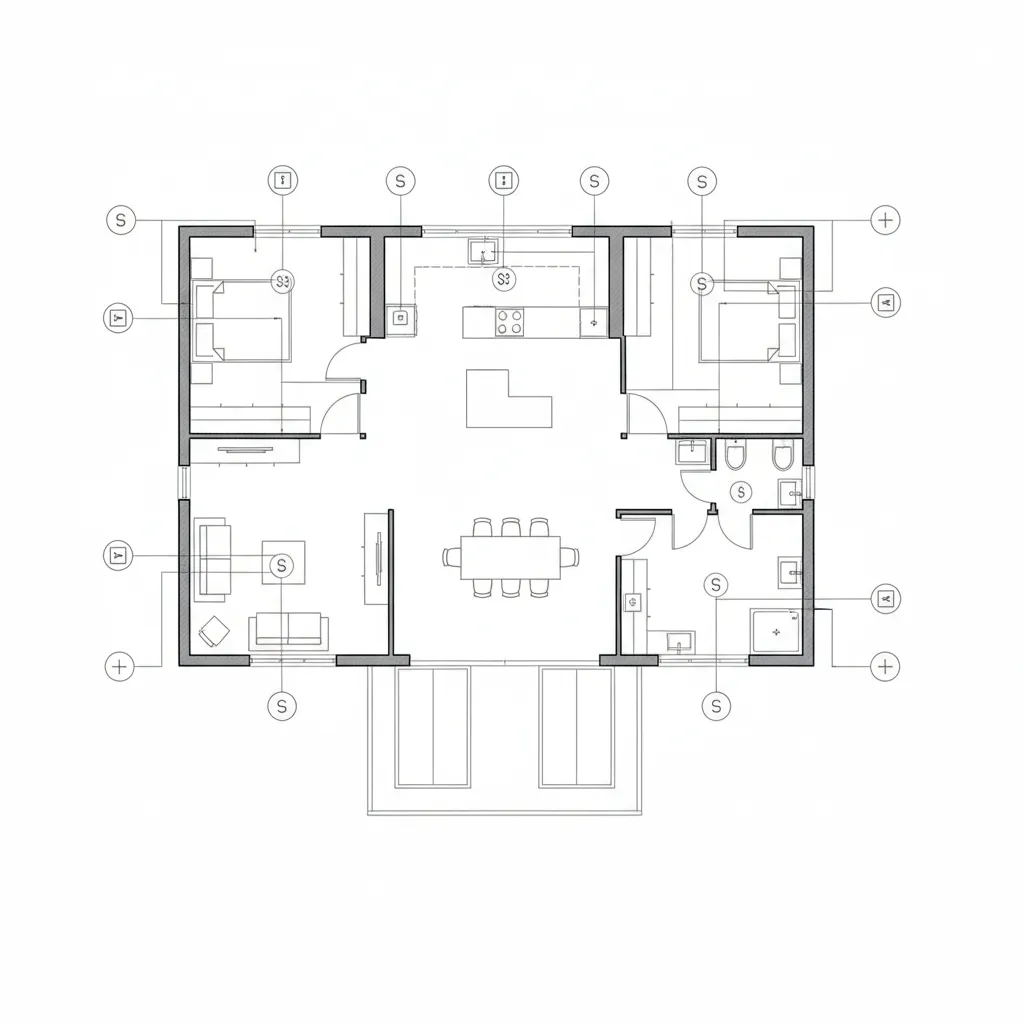

Apa Saja Simbol Instalasi Listrik pada Denah Rumah?

Insight utama: Simbol listrik memudahkan tukang membaca rencana instalasi tanpa penjelasan panjang.

Beberapa simbol yang paling umum digunakan:

1. Lampu plafon
2. Saklar tunggal
3. Saklar ganda
4. Stop kontak
5. Panel listrik
6. Jalur kabel

Dalam proyek profesional, simbol ini selalu dibuat dalam layer terpisah agar mudah dibaca oleh kontraktor listrik.

save pin

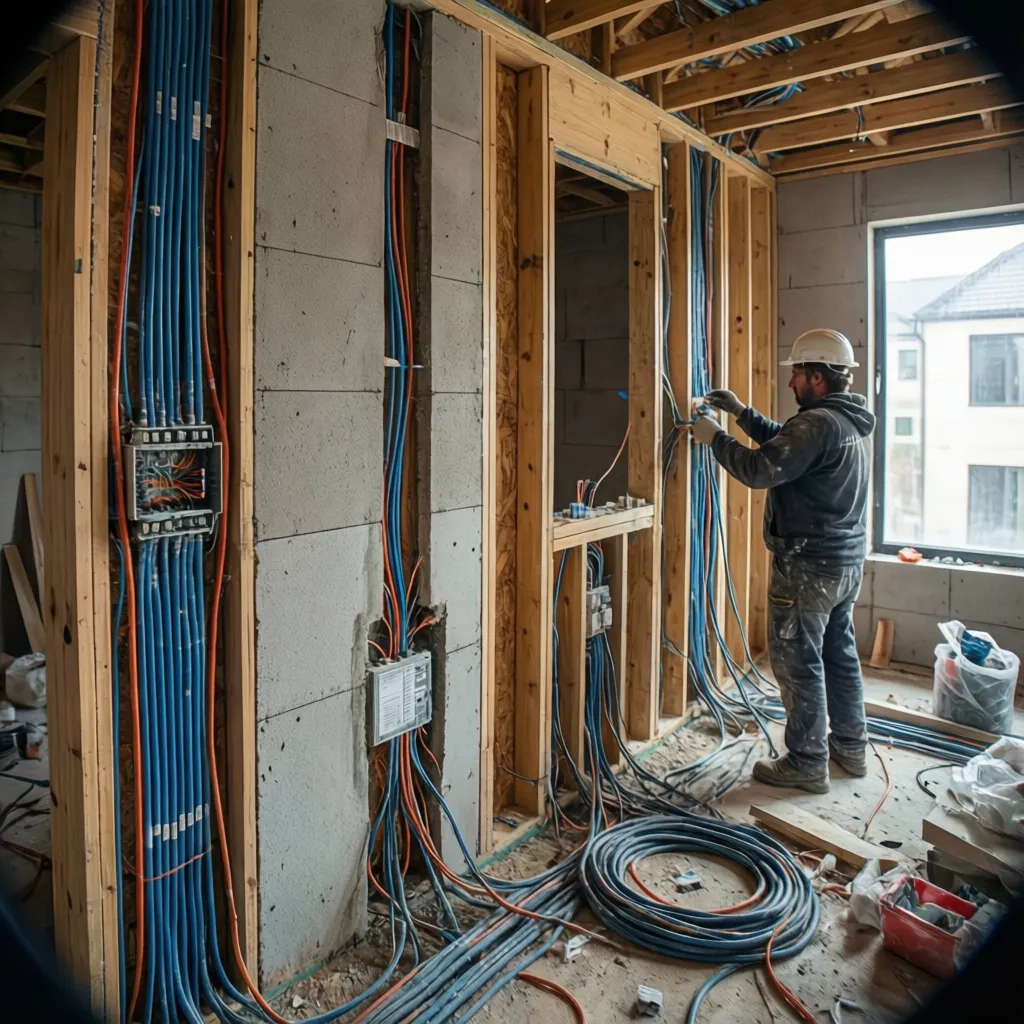

Kesalahan Instalasi Listrik yang Paling Sering Terjadi

Insight utama: Banyak kesalahan terjadi bukan karena teknisi listrik, tetapi karena perencanaan ruang yang kurang detail.

Beberapa kesalahan yang paling sering saya temui:

1. Terlalu sedikit stop kontak di kamar
2. Saklar jauh dari pintu masuk
3. Tidak ada jalur listrik untuk AC
4. Tidak ada jalur khusus dapur
5. Panel listrik sulit diakses

Hal menarik yang sering tidak disadari pemilik rumah adalah kebutuhan listrik biasanya meningkat setelah rumah ditempati. Gadget, perangkat dapur, hingga charger sering membuat stop kontak terasa kurang.

Karena itu saya selalu menyarankan minimal dua stop kontak tambahan di setiap ruang.

save pin

Biaya Tersembunyi dalam Instalasi Listrik Rumah

Insight utama: Perubahan instalasi setelah rumah selesai dibangun bisa jauh lebih mahal daripada merencanakannya sejak awal.

Beberapa biaya tersembunyi yang sering muncul:

1. Pembongkaran dinding
2. Perbaikan cat atau finishing
3. Penambahan pipa kabel
4. Perubahan panel listrik

Dalam salah satu proyek renovasi rumah dua lantai yang saya tangani, klien harus mengeluarkan biaya tambahan hampir 15 juta rupiah hanya untuk memindahkan beberapa titik listrik karena posisi furnitur berubah.

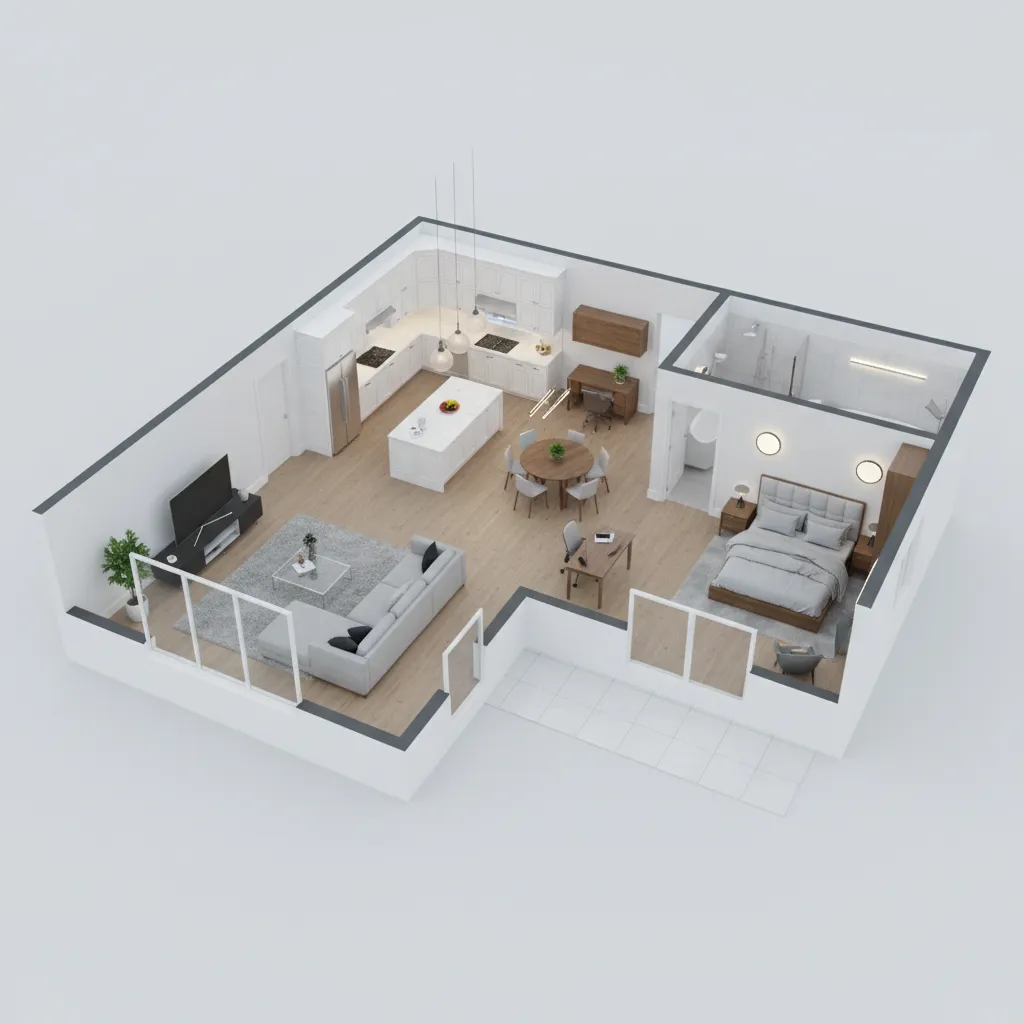

Apakah Denah 3D Membantu Merencanakan Instalasi Listrik?

Insight utama: Denah 3D membantu melihat hubungan antara furnitur, ruang, dan titik listrik secara realistis.

Dibandingkan denah 2D biasa, denah 3D memberikan gambaran yang lebih jelas tentang:

1. posisi lampu terhadap furnitur
2. tinggi saklar dan stop kontak
3. pencahayaan ruangan

Banyak desainer interior sekarang menggunakan visualisasi ruang sebelum pembangunan dimulai. Anda bisa melihat contoh proses visualisasi melalui perencanaan denah rumah 3D untuk simulasi tata ruang.

save pin

Answer Box

Denah rumah beserta instalasi listrik sebaiknya dibuat sejak tahap desain awal rumah. Dengan menentukan posisi lampu, saklar, dan stop kontak sejak awal, pemasangan listrik menjadi lebih aman, rapi, dan hemat biaya.

Bagaimana Menentukan Titik Stop Kontak yang Ideal?

Insight utama: Titik stop kontak terbaik selalu mengikuti aktivitas penghuni, bukan hanya ukuran ruangan.

Panduan praktis yang sering saya gunakan:

1. Ruang tamu: minimal 4 titik
2. Kamar tidur: minimal 3 titik
3. Dapur: minimal 5 titik
4. Area kerja: minimal 4 titik

Pertimbangkan juga perangkat masa depan seperti router, charger, dan lampu tambahan.

save pin

Final Summary

1. Denah rumah dan instalasi listrik harus dirancang bersamaan.
2. Penempatan titik listrik dipengaruhi tata letak furnitur.
3. Kesalahan instalasi sering muncul karena perencanaan terlambat.
4. Denah 3D membantu melihat instalasi listrik secara lebih jelas.
5. Perencanaan awal dapat menghindari biaya renovasi mahal.

FAQ

Apa itu denah rumah beserta instalasi listrik?

Denah rumah beserta instalasi listrik adalah gambar yang menunjukkan tata ruang sekaligus posisi lampu, saklar, stop kontak, dan jalur kabel listrik.

Mengapa instalasi listrik harus direncanakan sejak awal?

Agar tidak perlu membongkar dinding setelah rumah selesai. Perencanaan awal membuat pemasangan kabel lebih rapi dan aman.

Berapa jumlah stop kontak ideal di rumah?

Tergantung ukuran ruangan, tetapi umumnya 3–5 titik per ruang agar kebutuhan listrik masa depan tetap terpenuhi.

Apakah denah rumah beserta instalasi listrik wajib dibuat?

Sangat disarankan. Tanpa denah instalasi listrik, posisi saklar dan stop kontak sering tidak sesuai dengan kebutuhan penghuni.

Apakah denah 3D lebih baik untuk merencanakan listrik?

Ya. Denah 3D membantu melihat posisi lampu dan furnitur secara realistis sehingga penempatan titik listrik lebih akurat.

Siapa yang biasanya membuat denah instalasi listrik?

Biasanya dibuat oleh arsitek, desainer interior, atau teknisi listrik berdasarkan denah rumah utama.

Apakah instalasi listrik bisa diubah setelah rumah jadi?

Bisa, tetapi biasanya memerlukan pembongkaran dinding dan biaya tambahan yang cukup besar.

Bagaimana cara membaca denah rumah beserta instalasi listrik?

Denah dibaca melalui simbol listrik seperti lampu, saklar, dan stop kontak yang menunjukkan posisi instalasi di setiap ruangan.
