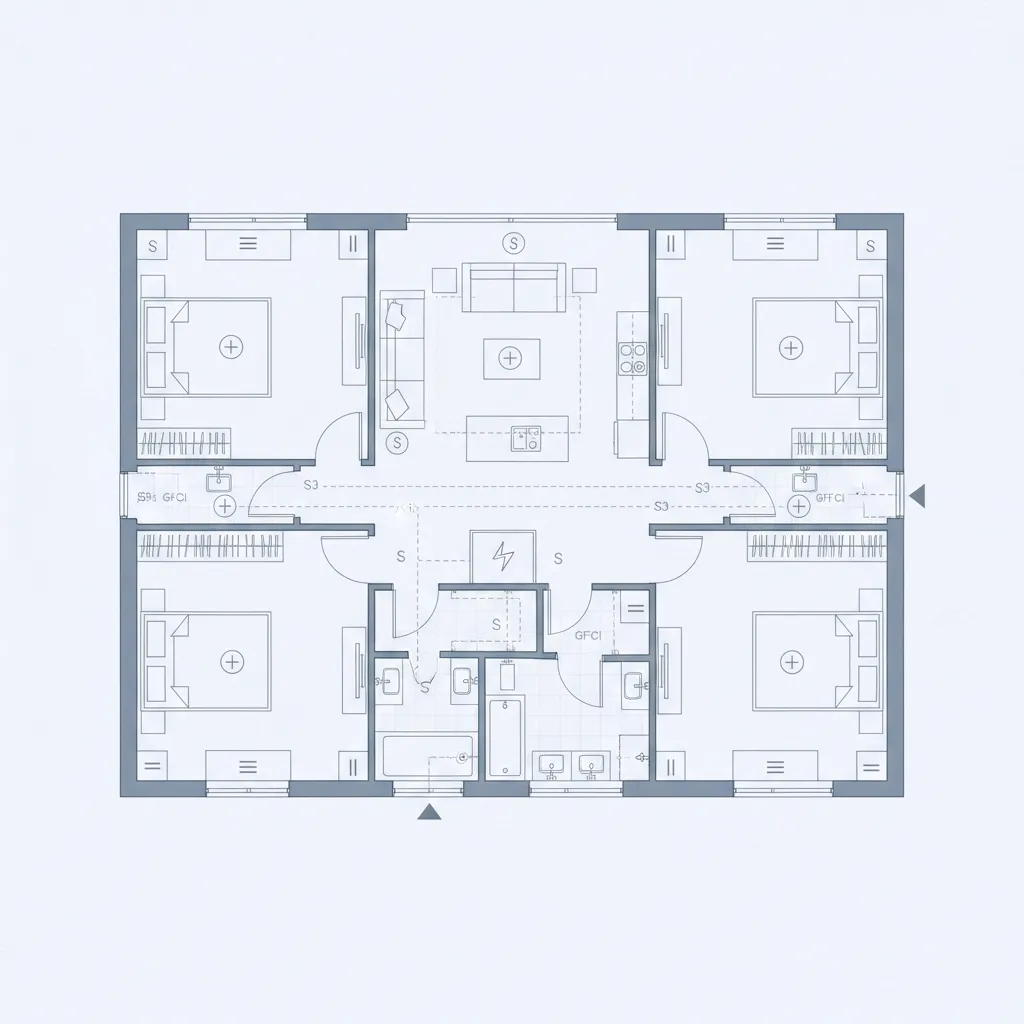

Denah Rumah Instalasi Listrik Sederhana: Panduan praktis merancang jalur listrik rumah yang aman, efisien, dan mudah dipahami bahkan untuk rumah kecil

Direct Answer

Denah rumah instalasi listrik sederhana adalah gambar perencanaan jalur kabel, titik lampu, saklar, dan stop kontak di dalam rumah. Denah ini membantu memastikan distribusi listrik aman, efisien, dan mudah diperbaiki jika terjadi masalah. Tanpa perencanaan denah, instalasi listrik sering berakhir tidak rapi, boros kabel, atau bahkan berbahaya.

Quick Takeaways

1. Denah instalasi listrik membantu menentukan posisi lampu, saklar, dan stop kontak sejak awal.
2. Perencanaan sederhana bisa menghemat biaya kabel hingga 15–25%.
3. Kesalahan umum adalah terlalu sedikit stop kontak.
4. Pembagian jalur listrik per ruangan membuat perawatan jauh lebih mudah.
5. Sketsa awal sebaiknya dibuat sebelum pembangunan atau renovasi dimulai.

Introduction

Selama lebih dari 10 tahun menangani proyek desain interior rumah, saya sering menemukan satu masalah yang sama: instalasi listrik dibuat tanpa denah yang jelas. Akibatnya, stop kontak berada di tempat yang tidak terpakai, saklar terlalu jauh dari pintu, atau kabel harus dibongkar ulang setelah rumah selesai.

Padahal membuat denah rumah instalasi listrik sederhana sebenarnya tidak sulit. Bahkan untuk rumah kecil tipe 36 atau 45, sketsa dasar saja sudah cukup untuk menghindari banyak masalah.

Dalam beberapa proyek renovasi yang saya tangani, klien bahkan harus membongkar plafon hanya karena posisi lampu dan jalur kabel tidak direncanakan sejak awal. Itu biaya tambahan yang sebenarnya bisa dihindari.

Jika Anda belum memiliki denah rumah, biasanya saya menyarankan membuat sketsa ruang terlebih dahulu menggunakan perencana tata ruang seperti ini untuk melihat contoh perencanaan ruang rumah secara visual: https://www.coohom.com/case/room-planner

Di artikel ini saya akan menjelaskan bagaimana membuat denah instalasi listrik yang sederhana tapi efektif, kesalahan yang sering terjadi, serta beberapa keputusan desain yang sering diabaikan pemilik rumah.

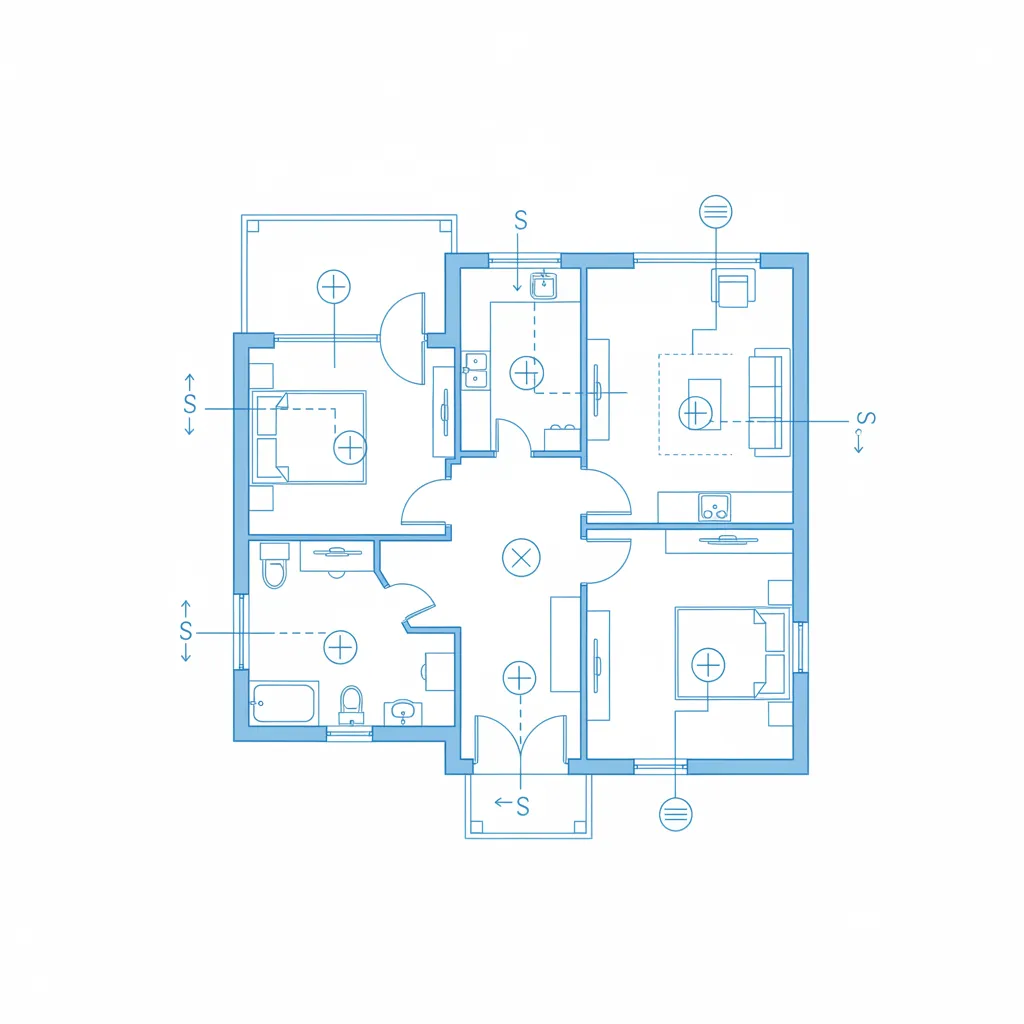

Apa Saja Komponen Dalam Denah Instalasi Listrik Rumah?

Insight utama: Denah instalasi listrik bukan hanya tentang lampu, tetapi tentang sistem distribusi listrik di seluruh rumah.

Banyak orang mengira denah listrik hanya menunjukkan posisi lampu. Padahal dalam praktik proyek, denah ini mencakup beberapa komponen penting yang saling berkaitan.

1. Titik lampu plafon
2. Saklar tunggal atau ganda
3. Stop kontak
4. Panel listrik utama
5. Jalur kabel antar ruang
6. Titik perangkat khusus (AC, pompa air, kitchen hood)

Dalam proyek rumah minimalis yang saya kerjakan di Bandung tahun lalu, pemilik rumah hanya merencanakan 6 stop kontak untuk seluruh rumah. Setelah furnitur masuk, ternyata kebutuhan menjadi hampir dua kali lipat.

Ini salah satu kesalahan yang jarang dibahas: jumlah stop kontak sering diremehkan saat tahap desain.Akibatnya orang akhirnya menggunakan banyak terminal tambahan yang justru meningkatkan risiko panas berlebih.

save pin

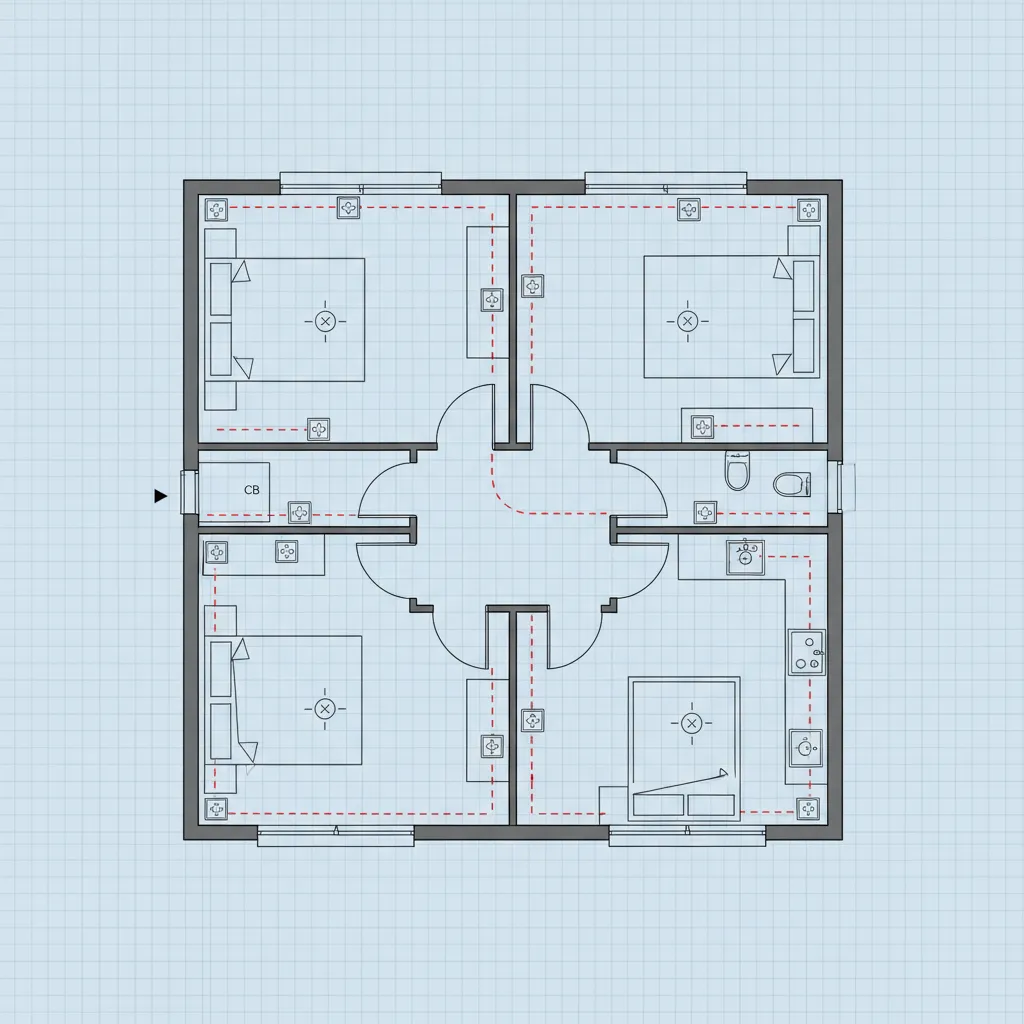

Bagaimana Membuat Denah Rumah Instalasi Listrik Sederhana?

Insight utama: Cara paling mudah adalah mulai dari aktivitas penghuni rumah, bukan dari posisi lampu.

Pendekatan yang sering saya gunakan dalam proyek adalah memetakan aktivitas terlebih dahulu. Dari aktivitas itulah kita menentukan kebutuhan listrik.

Langkah sederhana yang bisa Anda ikuti:

1. Gambar denah ruangan rumah.
2. Tentukan posisi furnitur utama.
3. Tandai posisi pintu masuk ruangan.
4. Tentukan posisi saklar dekat pintu.
5. Tentukan titik lampu utama.
6. Tambahkan stop kontak di area aktivitas.
7. Tentukan jalur kabel menuju panel listrik.

Jika belum memiliki denah dasar rumah, biasanya saya membuatnya terlebih dahulu menggunakan pembuat denah digital seperti contoh ini: https://www.coohom.com/case/free-floor-plan-creator

Dengan denah dasar yang jelas, perencanaan instalasi listrik menjadi jauh lebih mudah.

save pin

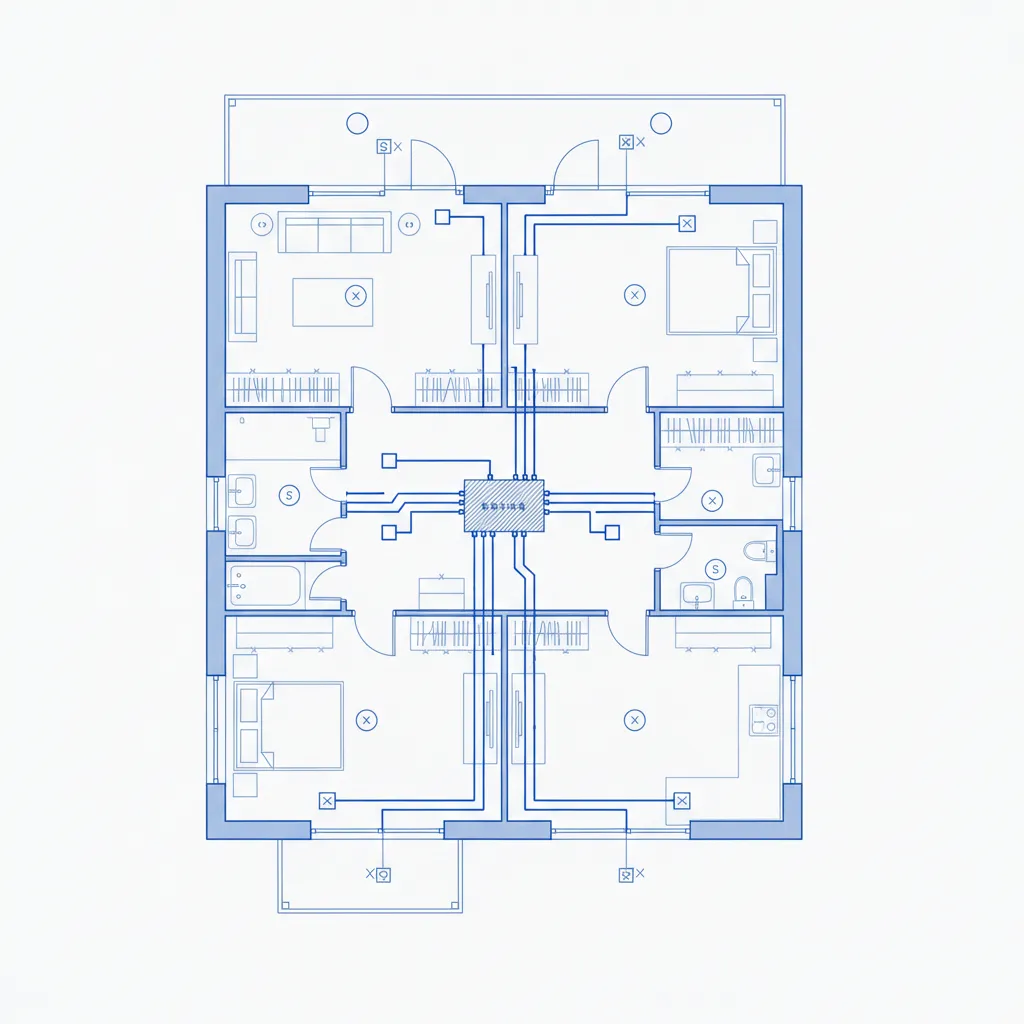

Mengapa Banyak Instalasi Listrik Rumah Tidak Efisien?

Insight utama: Instalasi listrik sering boros karena jalur kabel tidak direncanakan secara sistematis.

Salah satu biaya tersembunyi dalam proyek rumah adalah panjang kabel yang tidak efisien. Tanpa denah yang jelas, tukang biasanya menarik kabel mengikuti jalur yang paling mudah saat itu.

Dampaknya:

1. Kabel lebih panjang dari seharusnya
2. Panel listrik terlalu penuh
3. Distribusi beban listrik tidak seimbang

Dalam proyek renovasi rumah tipe 45 yang pernah saya tangani, setelah jalur listrik ditata ulang berdasarkan denah baru, panjang kabel berkurang sekitar 18%.

Penghematan ini cukup signifikan terutama jika rumah memiliki banyak titik listrik.

save pin

Berapa Jumlah Stop Kontak Ideal di Rumah?

Insight utama: Lebih baik menambah stop kontak sejak awal daripada menyesal setelah rumah selesai.

Berdasarkan pengalaman proyek interior, ini angka praktis yang sering saya gunakan:

1. Ruang tamu: 3–5 stop kontak
2. Kamar tidur: 3–4 stop kontak
3. Dapur: 5–7 stop kontak
4. Area kerja: 4–6 stop kontak
5. Kamar mandi: 1 stop kontak khusus

Kesalahan yang sering terjadi adalah hanya memasang stop kontak di dinding kosong tanpa mempertimbangkan posisi furnitur.

Akibatnya stop kontak tertutup lemari atau sofa.

save pin

Apakah Denah Listrik Perlu Dibuat Dalam Bentuk 3D?

Insight utama: Visualisasi 3D membantu melihat hubungan antara lampu, furnitur, dan aktivitas penghuni.

Dalam beberapa proyek modern, saya sering membuat simulasi visual ruang terlebih dahulu untuk memastikan posisi lampu dan saklar benar-benar nyaman digunakan.

Anda bisa melihat contoh bagaimana visualisasi ruangan membantu memahami pencahayaan dan tata ruang melalui simulasi render interior seperti ini: https://www.coohom.com/case/3d-render-home

Dengan melihat ruang secara visual, banyak klien baru menyadari bahwa satu lampu plafon saja sering tidak cukup untuk ruang keluarga.

[image5]

Answer Box

Denah rumah instalasi listrik sederhana membantu merencanakan posisi lampu, saklar, dan stop kontak secara efisien. Perencanaan sejak awal menghindari pemborosan kabel, kesalahan posisi, dan biaya renovasi ulang di kemudian hari.

Kesalahan Instalasi Listrik yang Sering Terjadi

Insight utama: Banyak masalah listrik rumah muncul bukan karena material buruk, tetapi karena desain yang kurang dipikirkan.

Beberapa kesalahan yang paling sering saya temui di lapangan:

1. Saklar terlalu jauh dari pintu
2. Stop kontak terlalu sedikit
3. Semua lampu dalam satu jalur
4. Panel listrik sulit diakses
5. Tidak ada jalur khusus untuk AC atau dapur

Trade-off yang jarang dijelaskan adalah ini: menambah jalur listrik memang sedikit menambah biaya awal, tetapi jauh lebih aman dan fleksibel dalam jangka panjang.

Final Summary

1. Denah listrik membuat instalasi lebih aman dan rapi.
2. Rencanakan stop kontak berdasarkan aktivitas.
3. Jalur kabel yang baik menghemat biaya material.
4. Visualisasi ruang membantu menentukan pencahayaan.
5. Perencanaan awal menghindari renovasi mahal.

FAQ

Apa itu denah rumah instalasi listrik sederhana?

Denah rumah instalasi listrik sederhana adalah gambar yang menunjukkan posisi lampu, saklar, stop kontak, dan jalur kabel listrik dalam sebuah rumah.

Apakah rumah kecil perlu denah instalasi listrik?

Ya. Bahkan rumah kecil sangat membutuhkan denah instalasi listrik agar posisi saklar, lampu, dan stop kontak lebih efisien.

Berapa tinggi ideal stop kontak dari lantai?

Biasanya sekitar 30–40 cm dari lantai untuk stop kontak standar. Untuk dapur atau meja kerja bisa lebih tinggi.

Berapa jumlah stop kontak minimal dalam rumah?

Tergantung ukuran rumah, tetapi biasanya minimal 12–20 titik untuk rumah tipe kecil hingga menengah.

Apakah denah rumah instalasi listrik sederhana bisa dibuat sendiri?

Bisa. Dengan denah rumah dasar, Anda dapat menandai posisi lampu, saklar, dan stop kontak sebelum instalasi dilakukan.

Kapan denah listrik harus dibuat?

Idealnya saat tahap perencanaan rumah atau sebelum proses pembangunan dimulai.

Apakah semua lampu harus dalam satu jalur listrik?

Tidak. Lebih baik dibagi beberapa jalur agar beban listrik seimbang dan lebih aman.

Apa kesalahan paling umum dalam denah instalasi listrik?

Kesalahan paling umum adalah terlalu sedikit stop kontak dan posisi saklar yang tidak ergonomis.
