Denah Tampak Potongan Rumah 1 Lantai: Panduan Lengkap: Memahami hubungan denah, tampak, dan potongan agar desain rumah 1 lantai lebih presisi dan mudah dibangun

Denah tampak potongan rumah 1 lantai adalah tiga jenis gambar teknis yang menjelaskan rumah dari sudut pandang berbeda. Denah menunjukkan tata ruang dari atas, tampak memperlihatkan fasad dari luar, dan potongan menampilkan struktur bagian dalam yang terpotong. Ketiganya selalu digunakan bersama agar desain rumah bisa dipahami secara utuh oleh tukang, kontraktor, dan pemilik rumah.

Quick Takeaways

1. Denah menunjukkan tata letak ruang dari atas.
2. Tampak memperlihatkan wajah rumah dari luar.
3. Potongan menjelaskan tinggi ruang, struktur, dan hubungan vertikal.
4. Ketiga gambar wajib ada agar pembangunan tidak salah interpretasi.
5. Kesalahan membaca potongan sering menyebabkan biaya konstruksi membengkak.

Introduction

Saat pertama kali klien meminta saya membuat denah tampak potongan rumah 1 lantai, biasanya mereka hanya fokus pada denah saja. Ini wajar. Denah memang paling mudah dipahami karena langsung menunjukkan posisi kamar, ruang tamu, dapur, dan kamar mandi.

Namun setelah lebih dari 10 tahun mengerjakan proyek rumah tinggal, saya belajar satu hal penting: banyak masalah pembangunan justru muncul karena orang hanya melihat denah, tanpa memahami tampak dan potongan.

Contohnya, pernah ada proyek rumah 1 lantai di Bandung yang secara denah terlihat sempurna. Tapi ketika dibangun, tinggi plafon terasa terlalu rendah dan jendela tampak tidak proporsional. Masalahnya bukan pada denah, melainkan pada gambar tampak dan potongan yang kurang diperhatikan.

Karena itu, ketika saya membuat konsep ruang biasanya saya mulai dari simulasi visual seperti simulasi desain interior berbasis AIuntuk membantu klien memahami ruang secara lebih realistis sebelum gambar teknis disusun.

Di artikel ini saya akan menjelaskan bagaimana hubungan antara denah, tampak, dan potongan pada rumah 1 lantai, termasuk kesalahan yang sering terjadi di lapangan.

save pin

Apa Itu Denah Rumah 1 Lantai?

Key Insight: Denah adalah peta rumah yang dilihat dari atas tanpa memperlihatkan tinggi bangunan.

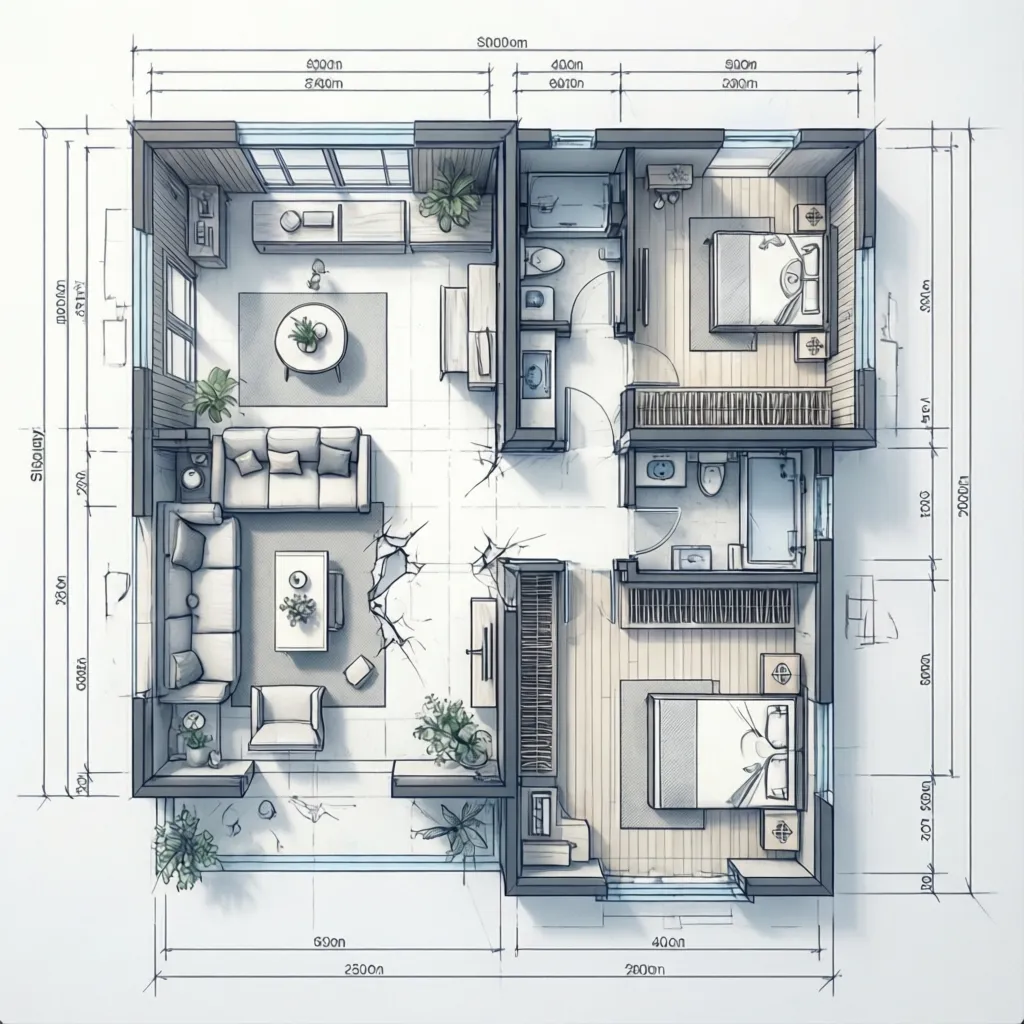

Denah merupakan gambar yang paling sering digunakan untuk memahami organisasi ruang. Dalam proyek nyata, denah biasanya digambar seolah-olah rumah dipotong setinggi sekitar 1 meter dari lantai lalu dilihat dari atas.

Dari pengalaman saya menangani proyek rumah tipe 60 hingga rumah 300 m², denah membantu menjawab beberapa pertanyaan utama:

1. Di mana posisi setiap ruangan
2. Bagaimana sirkulasi antar ruang
3. Ukuran setiap ruang
4. Posisi pintu dan jendela

Masalah yang sering terjadi adalah banyak orang menganggap denah sudah cukup untuk membangun rumah. Padahal denah tidak menjelaskan tinggi plafon, bentuk atap, atau proporsi fasad.

Di sinilah gambar tampak dan potongan menjadi sangat penting.

Mengapa Gambar Tampak Penting dalam Desain Rumah?

Key Insight: Tampak menunjukkan karakter visual rumah yang tidak terlihat di denah.

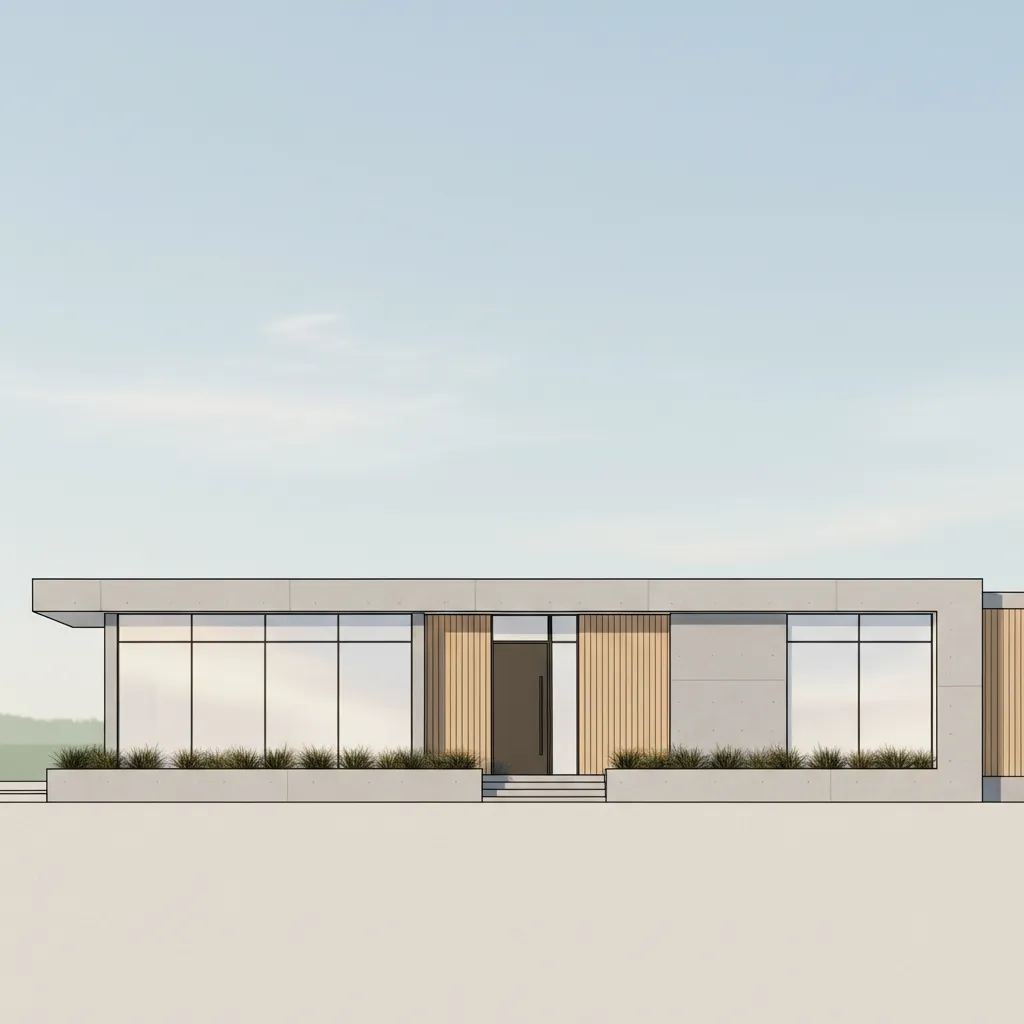

Jika denah adalah peta, maka tampak adalah wajah rumah. Gambar ini memperlihatkan rumah dari sisi luar seperti tampak depan, belakang, kanan, dan kiri.

Dari pengalaman proyek residensial, gambar tampak biasanya digunakan untuk menentukan:

1. Proporsi jendela
2. Desain fasad
3. Ketinggian atap
4. Material eksterior

Kesalahan yang sering terjadi adalah desain fasad dibuat belakangan setelah denah selesai. Ini sering menghasilkan jendela yang terlalu kecil atau terlalu tinggi.

Idealnya, denah dan tampak dikembangkan bersamaan agar komposisi bangunan tetap seimbang.

save pin

Apa Fungsi Gambar Potongan Rumah?

Key Insight: Potongan menjelaskan struktur vertikal yang tidak bisa dipahami dari denah.

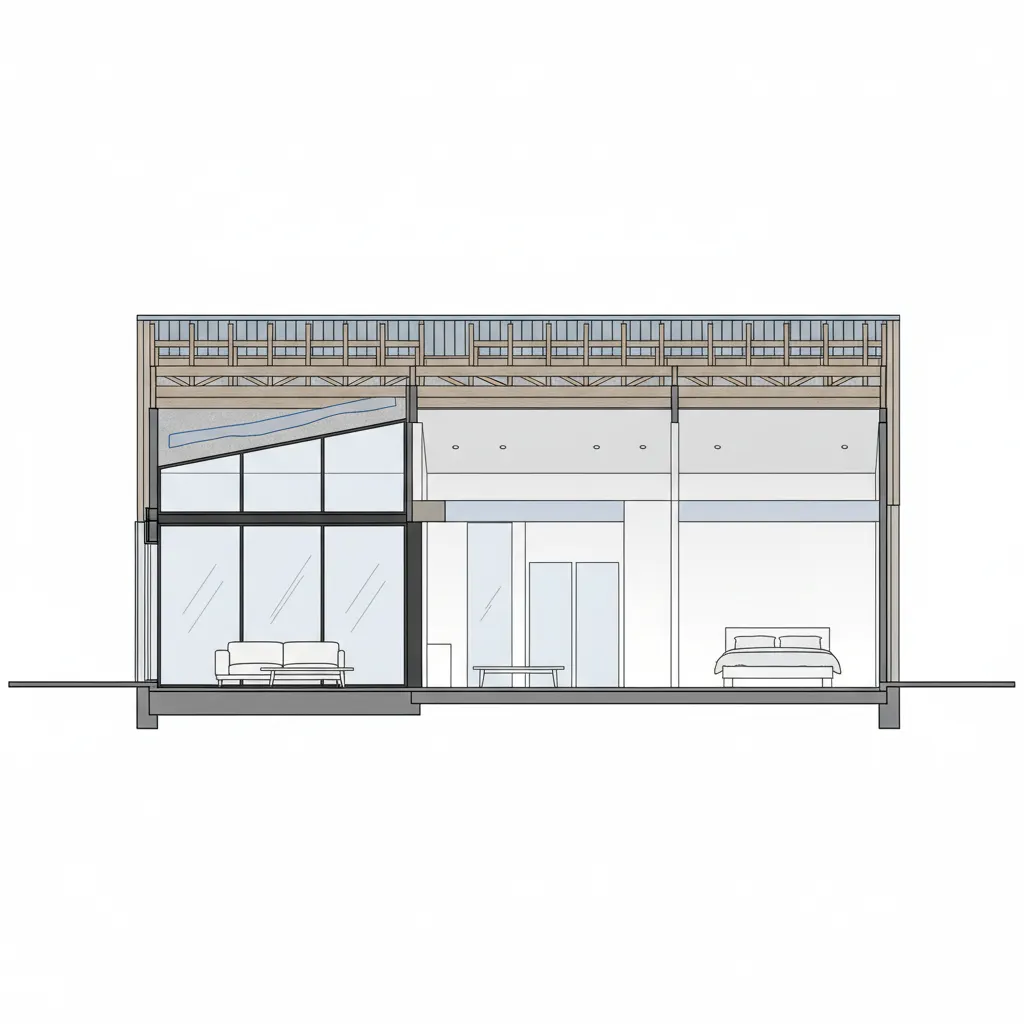

Potongan adalah gambar rumah yang terlihat setelah bangunan dipotong secara vertikal. Di sinilah kita bisa melihat hubungan antara lantai, plafon, atap, dan pondasi.

Dalam praktik proyek nyata, potongan biasanya menjelaskan:

1. Tinggi lantai ke plafon
2. Struktur atap
3. Lapisan lantai
4. Perbedaan level ruang

Hal yang jarang dibahas di internet adalah bahwa potongan sering menjadi sumber kesalahan biaya konstruksi. Jika potongan tidak jelas, tukang bisa menebak sendiri tinggi struktur atau detail atap.

Akibatnya material yang digunakan bisa berbeda dari perencanaan awal.

save pin

Bagaimana Hubungan Denah, Tampak, dan Potongan?

Key Insight: Ketiga gambar ini saling melengkapi dan tidak bisa berdiri sendiri.

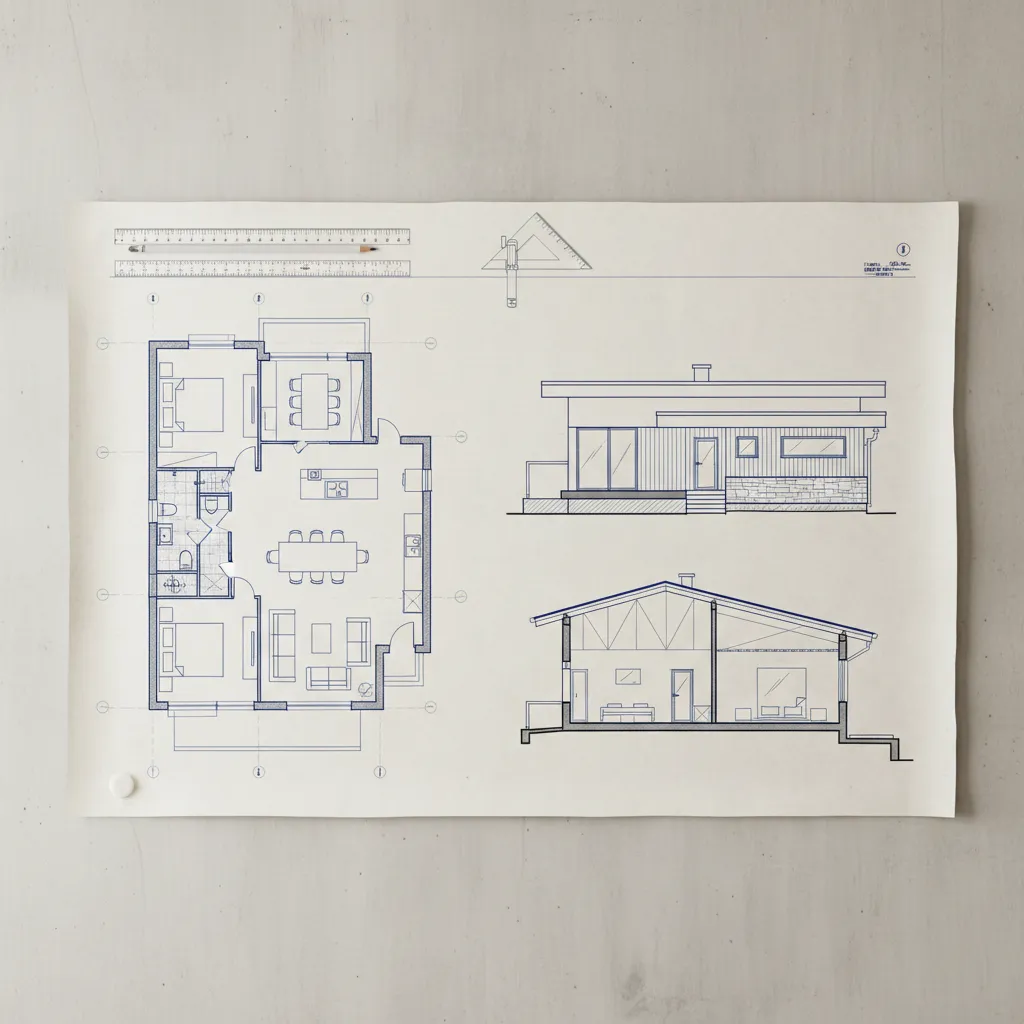

Dalam setiap proyek rumah yang saya kerjakan, saya selalu menjelaskan kepada klien bahwa tiga gambar ini seperti tiga sudut pandang dari bangunan yang sama.

1. Denah → menjelaskan posisi ruang
2. Tampak → menjelaskan tampilan luar
3. Potongan → menjelaskan struktur vertikal

Saat ini proses memahami hubungan ketiganya jauh lebih mudah karena kita bisa memvisualisasikan desain melalui alat seperti perencana denah 3D interaktif. Dengan model tiga dimensi, klien langsung melihat bagaimana denah berubah menjadi bangunan nyata.

Ini sangat membantu terutama untuk rumah 1 lantai dengan atap miring atau plafon tinggi.

Kesalahan yang Sering Terjadi Saat Membuat Denah Tampak Potongan Rumah 1 Lantai

Key Insight: Banyak masalah pembangunan muncul karena gambar teknis tidak konsisten.

Berikut beberapa kesalahan yang paling sering saya temui di proyek rumah tinggal.

1. Ukuran jendela tidak konsisten
2. Di denah terlihat besar, tetapi di tampak menjadi kecil.
3. Tinggi plafon tidak dipikirkan sejak awal
4. Ini membuat ruang terasa sempit meskipun luas.
5. Struktur atap tidak terlihat di potongan
6. Tukang akhirnya menebak konstruksi sendiri.
7. Perbedaan level lantai tidak digambar
8. Sering terjadi di area teras atau kamar mandi.

Masalah seperti ini sebenarnya bisa dicegah sejak tahap desain jika semua gambar dikembangkan bersamaan.

Answer Box: Apa Perbedaan Denah, Tampak, dan Potongan Rumah?

Denah menunjukkan tata ruang dari atas. Tampak memperlihatkan bentuk rumah dari luar. Potongan menjelaskan struktur dan tinggi ruang dari dalam. Ketiganya diperlukan agar desain rumah bisa dipahami secara lengkap sebelum dibangun.

Apakah Rumah 1 Lantai Tetap Membutuhkan Gambar Potongan?

Key Insight: Bahkan rumah sederhana tetap membutuhkan gambar potongan.

Banyak orang mengira potongan hanya penting untuk bangunan bertingkat. Ini sebenarnya tidak tepat.

Pada rumah 1 lantai, potongan justru penting untuk menjelaskan:

1. Tinggi plafon ideal
2. Kemiringan atap
3. Sistem ventilasi
4. Detail pondasi

Tanpa potongan, tukang biasanya menentukan tinggi struktur berdasarkan kebiasaan, bukan berdasarkan desain.

Untuk membantu memahami ruang secara menyeluruh, banyak desainer sekarang menggunakan simulasi seperti render rumah 3D realistissebelum gambar teknis difinalkan.

save pin

Final Summary

1. Denah menunjukkan tata ruang rumah.
2. Tampak memperlihatkan wajah bangunan.
3. Potongan menjelaskan struktur vertikal.
4. Ketiga gambar harus konsisten.
5. Visualisasi 3D membantu memahami desain lebih cepat.

FAQ

1. Apa yang dimaksud denah tampak potongan rumah 1 lantai?

Ini adalah tiga jenis gambar arsitektur yang menjelaskan rumah dari sudut berbeda: tata ruang, tampilan luar, dan struktur vertikal.

2. Mengapa denah saja tidak cukup untuk membangun rumah?

Denah tidak menjelaskan tinggi ruang, struktur atap, dan proporsi fasad. Informasi tersebut ada pada tampak dan potongan.

3. Apakah rumah kecil tetap membutuhkan gambar potongan?

Ya. Potongan membantu menentukan tinggi plafon, struktur atap, dan detail konstruksi.

4. Berapa jumlah gambar tampak yang biasanya dibuat?

Biasanya empat: tampak depan, belakang, kanan, dan kiri.

5. Apa kesalahan paling umum dalam denah tampak potongan rumah 1 lantai?

Ketidaksesuaian ukuran jendela, tinggi plafon tidak direncanakan, dan detail struktur yang tidak digambar.

6. Apakah denah tampak potongan rumah 1 lantai diperlukan untuk IMB atau PBG?

Ya. Dokumen perizinan biasanya meminta ketiga gambar tersebut.

7. Apakah desain 3D bisa menggantikan gambar teknis?

Tidak. Desain 3D membantu visualisasi, tetapi pembangunan tetap membutuhkan gambar teknis.

8. Bagaimana cara memahami denah tampak potongan rumah 1 lantai dengan mudah?

Cara paling mudah adalah melihat model 3D karena hubungan antara ketiga gambar menjadi lebih jelas.
