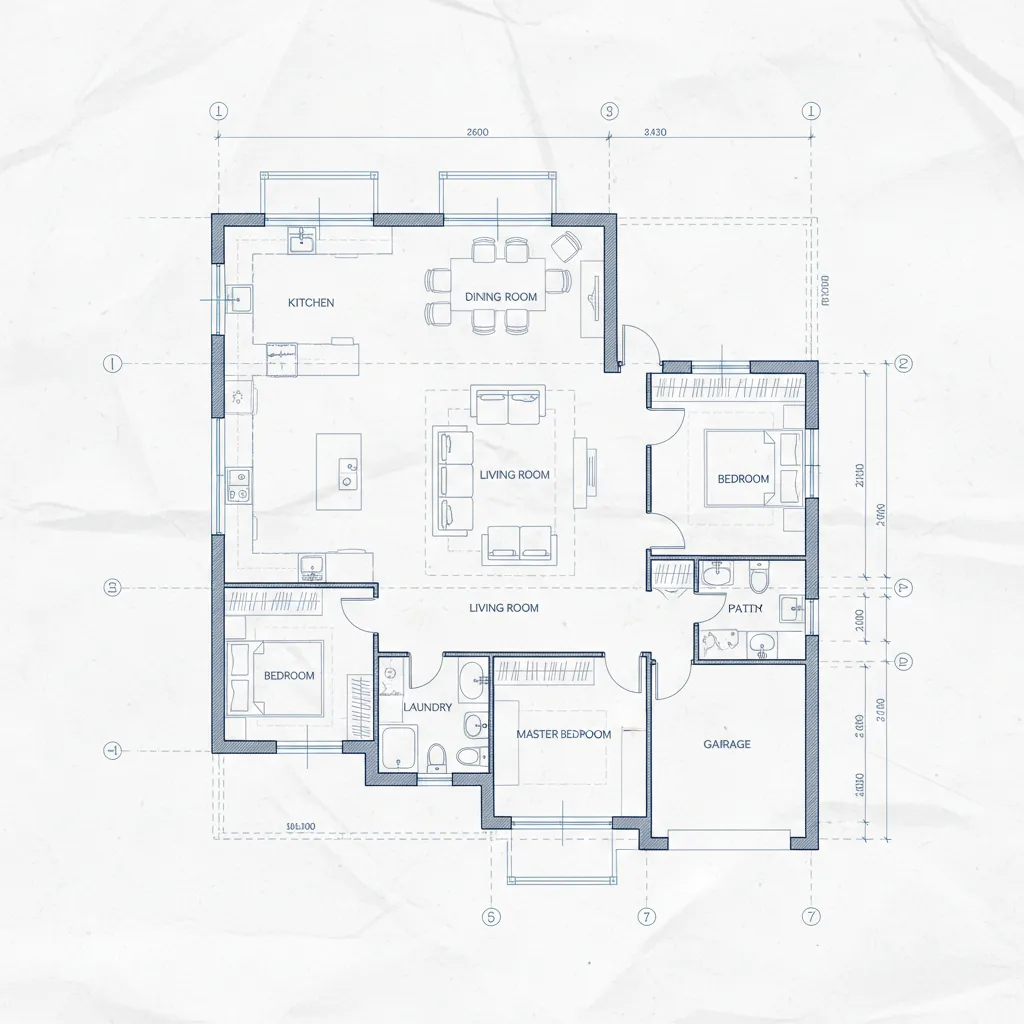

Dibujos de diseño arquitectónico de casas: guía práctica: Cómo entender, crear y usar dibujos arquitectónicos reales para diseñar casas funcionales y bien planificadasAlejandro RuizApr 02, 2026Table of ContentsDirect AnswerQuick TakeawaysIntroduction¿Qué incluyen los dibujos de diseño arquitectónico de casas?¿Por qué los planos de planta son el dibujo más importante?Cómo pasar de un dibujo 2D a una visualización realistaErrores ocultos en muchos dibujos arquitectónicos de casas¿Se pueden crear dibujos de diseño arquitectónico sin ser arquitecto?Answer Box¿Qué tendencias están cambiando los dibujos arquitectónicos hoy?Final SummaryFAQFree floor plannerEasily turn your PDF floor plans into 3D with AI-generated home layouts.Convert Now – Free & InstantDirect AnswerLos dibujos de diseño arquitectónico de casas son representaciones técnicas que muestran cómo se distribuye, construye y organiza una vivienda antes de construirla. Incluyen planos de planta, elevaciones, secciones y vistas 3D. Estos dibujos permiten prever problemas de espacio, iluminación y circulación mucho antes de empezar la obra.Quick TakeawaysUn buen dibujo arquitectónico evita errores caros durante la construcción.Los planos de planta son la base de cualquier diseño de casa.Muchos proyectos fallan por ignorar circulación y proporciones reales.Los modelos 3D ayudan a detectar problemas invisibles en planos 2D.El diseño arquitectónico no es solo estética, es planificación funcional.IntroductionEn más de diez años trabajando en diseño residencial, he visto algo repetirse constantemente: muchas personas buscan dibujos de diseño arquitectónico de casas pensando que son solo ilustraciones bonitas. En realidad, son herramientas de decisión. Un buen dibujo arquitectónico puede revelar errores que, en obra, costarían miles de euros.Recuerdo un proyecto en Madrid donde el cliente ya tenía un plano descargado de internet. A simple vista parecía perfecto. Pero al revisarlo detectamos algo muy común: el pasillo principal ocupaba casi el 18% de la superficie útil. Eso significaba metros perdidos que podían convertirse en almacenamiento o ampliar el salón.Hoy existen herramientas que facilitan visualizar estos problemas antes de construir. Por ejemplo, al probar un planificador de casas en 3D para visualizar distribuciones, muchos propietarios descubren rápidamente si una distribución realmente funciona en la vida diaria.En esta guía voy a explicar cómo funcionan realmente los dibujos arquitectónicos de casas, cuáles son los más importantes y qué errores suelen pasar desapercibidos incluso en planos aparentemente profesionales.¿Qué incluyen los dibujos de diseño arquitectónico de casas?Un proyecto residencial completo siempre incluye varios tipos de dibujos. Cada uno muestra una parte distinta de la casa.Los más importantes son:Plano de planta: distribución de habitaciones vista desde arriba.Elevaciones: aspecto exterior de la casa.Secciones: cortes verticales para entender alturas.Detalles constructivos: materiales y encuentros.Modelos 3D: visualización espacial completa.En proyectos reales, el plano de planta suele ser el dibujo más revisado. No porque sea el más complejo, sino porque determina cómo se vive la casa todos los días.Un error frecuente que veo en proyectos amateur es diseñar primero la fachada y después intentar encajar la distribución. En la práctica profesional ocurre al revés: primero funciona el interior, luego se diseña el exterior.save pin¿Por qué los planos de planta son el dibujo más importante?El plano de planta es la base del diseño arquitectónico. Si este dibujo falla, todo el proyecto falla.En un plano de planta se definen tres aspectos clave:circulación entre espaciosproporción real de las habitacionesrelación entre zonas públicas y privadasEn proyectos de viviendas unifamiliares suelo analizar primero algo muy simple: el recorrido desde la entrada hasta la cocina. Si ese recorrido es incómodo o largo, la casa nunca se sentirá práctica.Otro problema común en muchos dibujos de diseño arquitectónico de casas es ignorar el espacio de almacenamiento. Armarios, despensas y zonas técnicas suelen desaparecer en diseños demasiado estéticos.Un truco profesional: si una casa tiene menos del 8% de su superficie dedicada a almacenamiento, probablemente habrá problemas de orden en el futuro.Cómo pasar de un dibujo 2D a una visualización realistaLos planos 2D son esenciales, pero muchas personas tienen dificultades para imaginar el espacio real a partir de líneas.Por eso en los últimos años los modelos 3D se han vuelto una herramienta fundamental.Con un planificador inteligente de distribución de espacios es posible convertir un plano en una representación volumétrica donde se ven alturas, ventanas y mobiliario.En mi experiencia profesional, el momento en que un cliente ve su casa en 3D suele ser cuando detecta cambios importantes:techos demasiado bajosventanas mal orientadassalones más pequeños de lo esperadococinas con poca superficie de trabajoCuriosamente, muchos de estos problemas no se detectan en el plano original.save pinErrores ocultos en muchos dibujos arquitectónicos de casasNo todos los planos aparentemente correctos funcionan bien en la vida real. De hecho, algunos errores son sorprendentemente comunes.Los que encuentro con más frecuencia en proyectos residenciales son:Pasillos excesivos: desperdician superficie útil.Puertas mal posicionadas: limitan la colocación de muebles.Ventanas decorativas: bonitas pero inútiles para iluminación real.Cocinas sin triángulo funcional: mala relación entre fregadero, cocina y frigorífico.Baños sin ventilación natural: generan humedad a largo plazo.Uno de los costes ocultos más comunes ocurre cuando los planos no consideran instalaciones. He visto reformas donde mover una bajante de saneamiento duplicó el presupuesto del baño.En los dibujos profesionales, estas instalaciones se estudian desde el inicio.save pin¿Se pueden crear dibujos de diseño arquitectónico sin ser arquitecto?Sí, pero con matices importantes.Hoy es posible crear esquemas iniciales usando herramientas digitales de planificación espacial. Estas sirven para explorar ideas y distribuciones antes de contratar un proyecto técnico.Muchos propietarios empiezan experimentando con un creador gratuito de planos de casas para probar diferentes configuraciones.Esto tiene dos ventajas claras:entender mejor el tamaño real de los espaciosllegar al arquitecto con ideas más clarasPero hay un límite importante: los planos para construcción requieren normativa, estructura y cálculos técnicos que solo puede validar un profesional.En otras palabras, las herramientas sirven para explorar, pero no sustituyen un proyecto arquitectónico completo.save pinAnswer BoxLos dibujos de diseño arquitectónico de casas permiten planificar distribución, estructura y estética antes de construir. Incluyen planos de planta, elevaciones y modelos 3D que ayudan a detectar errores de espacio, circulación e iluminación desde el inicio.¿Qué tendencias están cambiando los dibujos arquitectónicos hoy?El diseño residencial ha cambiado mucho en los últimos años.Las tendencias que más afectan a los dibujos arquitectónicos actuales son:espacios abiertos cocina‑salónzonas híbridas trabajo‑hogarmayor conexión interior‑exteriorventanas más grandes para luz naturaldistribuciones más flexiblesPero hay algo curioso: muchas casas nuevas intentan eliminar pasillos completamente. En la práctica, esto a veces genera falta de privacidad entre habitaciones.Por eso, en diseño residencial moderno, el objetivo no es eliminar pasillos sino hacerlos útiles: con almacenamiento, iluminación o conexión visual.save pinFinal SummaryLos dibujos arquitectónicos son herramientas de decisión, no solo ilustraciones.El plano de planta determina cómo se vive la casa.Los modelos 3D revelan problemas invisibles en planos 2D.Muchos diseños fallan por errores de circulación y almacenamiento.Las herramientas digitales ayudan a explorar ideas antes del proyecto técnico.FAQ¿Qué son los dibujos de diseño arquitectónico de casas?Son representaciones técnicas que muestran la distribución, estructura y apariencia de una vivienda antes de construirse.¿Qué tipos de dibujos arquitectónicos existen?Los más comunes son planos de planta, elevaciones, secciones, detalles constructivos y modelos 3D.¿Quién crea los dibujos de diseño arquitectónico de casas?Normalmente los realizan arquitectos o diseñadores de interiores con formación técnica.¿Se pueden hacer planos de casas gratis?Sí. Existen herramientas digitales que permiten crear bocetos y distribuciones básicas de manera gratuita.¿Cuánto cuesta un plano arquitectónico profesional?Depende del tamaño del proyecto, pero para una vivienda unifamiliar suele formar parte del proyecto completo de arquitectura.¿Por qué son importantes los dibujos de diseño arquitectónico de casas?Permiten detectar problemas de distribución, iluminación y circulación antes de iniciar la construcción.¿Los planos 3D sustituyen a los planos técnicos?No. Los modelos 3D ayudan a visualizar el espacio, pero la construcción necesita planos técnicos detallados.¿Cuánto tiempo lleva hacer dibujos de diseño arquitectónico de casas?Un anteproyecto puede tomar días, mientras que un proyecto completo puede requerir varias semanas.Convert Now – Free & InstantPlease check with customer service before testing new feature.Free floor plannerEasily turn your PDF floor plans into 3D with AI-generated home layouts.Convert Now – Free & Instant
