Diseño de casa 3D en AutoCAD: guía práctica: Cómo pasar de un plano técnico a una visualización realista para diseñar mejor tu casa

Direct Answer

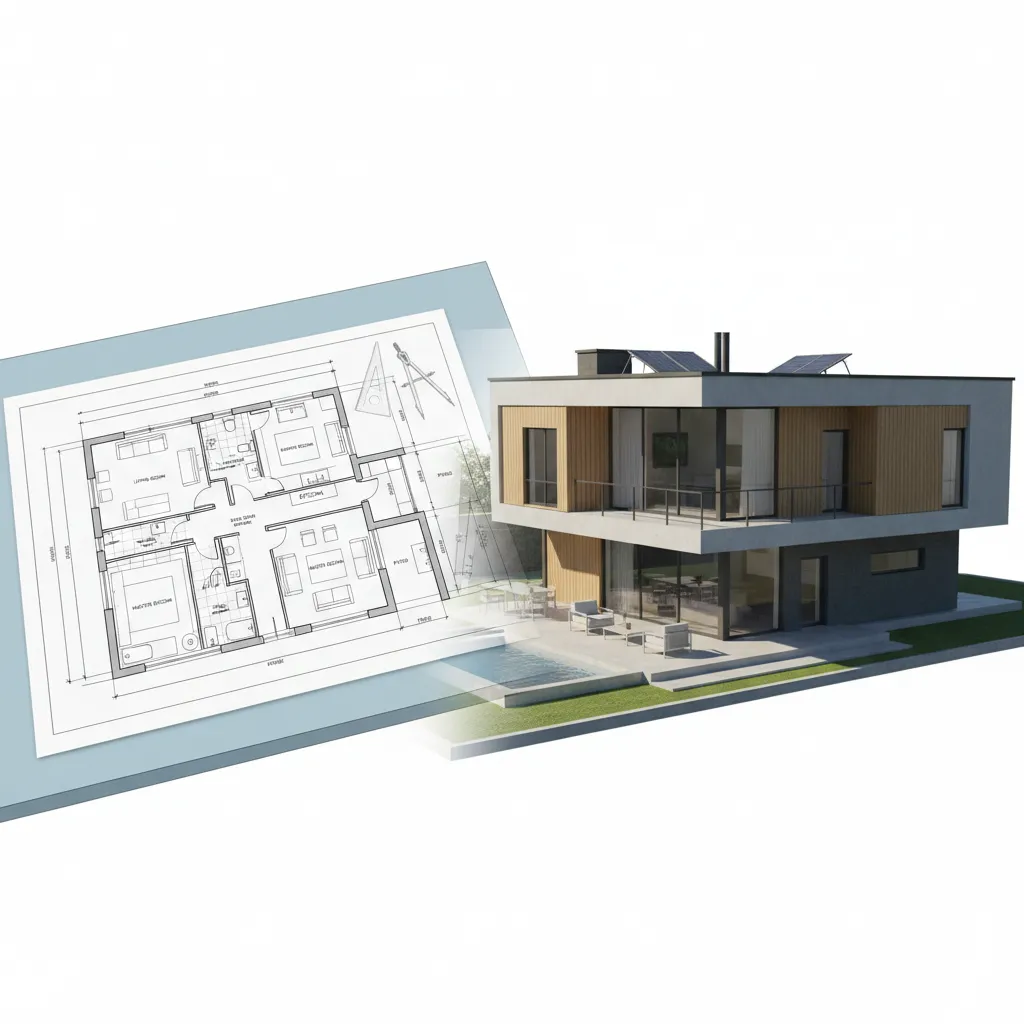

El diseño de casa 3D en AutoCAD consiste en transformar planos técnicos en modelos tridimensionales que permiten visualizar espacios, proporciones y distribución antes de construir. En proyectos reales, esta metodología ayuda a detectar errores de circulación, iluminación y medidas que suelen pasar desapercibidos en planos 2D.

Para lograrlo se parte de un plano base, se levantan muros en 3D, se añaden materiales y finalmente se generan visualizaciones que permiten evaluar el diseño con mucha más claridad.

Quick Takeaways

1. El modelado 3D revela errores de distribución que el plano 2D no muestra.
2. No siempre es necesario modelar toda la casa para tomar buenas decisiones de diseño.
3. La escala del mobiliario es uno de los fallos más comunes en AutoCAD.
4. Un modelo 3D ahorra cambios costosos durante la obra.

Introduction

El diseño de casa 3D en AutoCAD se ha convertido en una herramienta fundamental en proyectos residenciales. Durante años trabajando en diseño de interiores, he visto cómo muchos propietarios toman decisiones basadas únicamente en planos 2D… y luego descubren problemas cuando la casa ya está construida.

Pasillos demasiado estrechos, cocinas mal distribuidas o salones donde el sofá simplemente no cabe. Estos errores no suelen venir de falta de gusto, sino de falta de visualización espacial.

Por eso cada vez más diseñadores combinamos AutoCAD con herramientas de visualización. Incluso para proyectos pequeños, crear un modelo tridimensional permite comprobar proporciones y flujo del espacio. Si quieres explorar cómo se visualiza un proyecto antes de construir, puedes ver ejemplos de visualización de interiores generada con herramientas de diseño.

En este artículo voy a explicar cómo se usa AutoCAD para diseñar una casa en 3D, qué errores aparecen en proyectos reales y qué decisiones marcan la diferencia entre un modelo útil y uno que solo sirve para presentación.

¿Cómo se crea un diseño de casa 3D en AutoCAD?

El proceso profesional suele seguir cuatro pasos muy claros.

1. Crear o importar el plano 2D

1. Muros
2. Puertas
3. Ventanas
4. Escaleras

Este plano funciona como la base del modelo tridimensional.

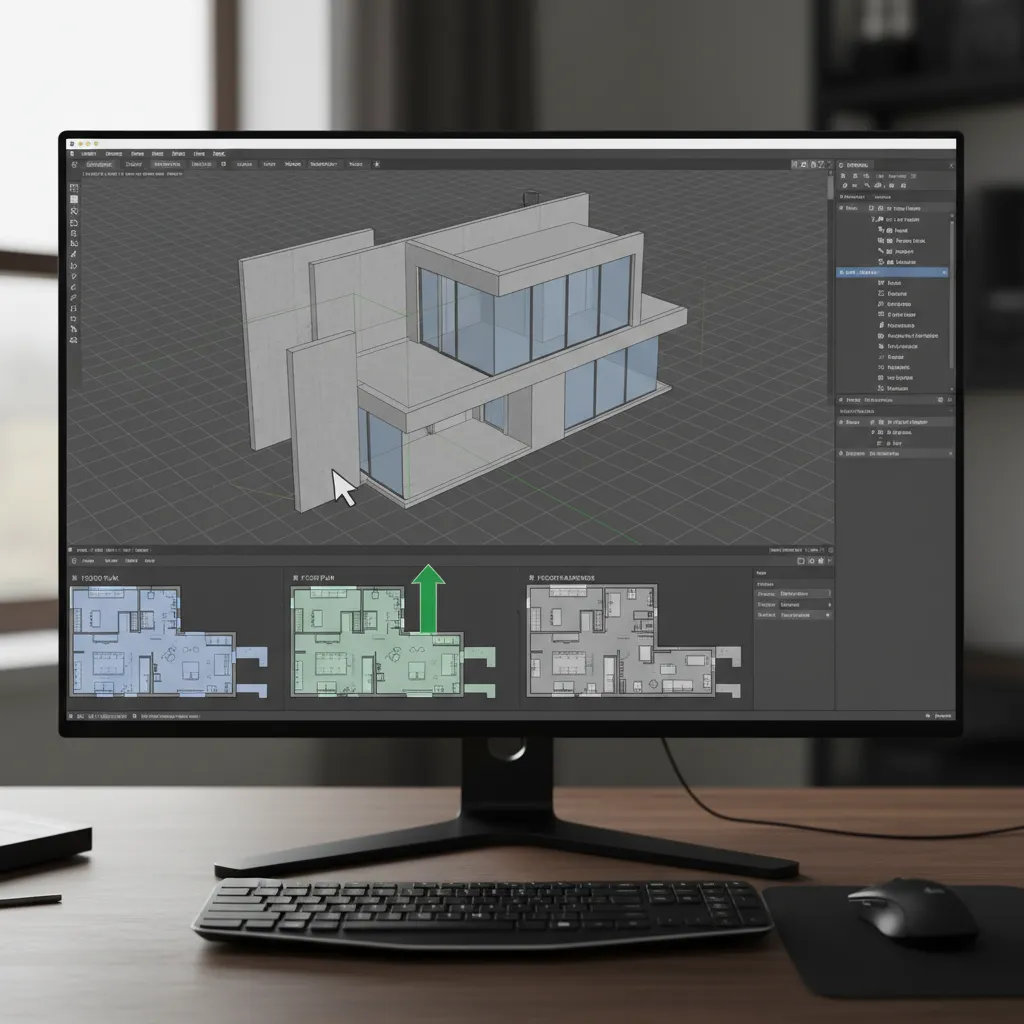

2. Levantar muros en 3D

Se utilizan herramientas como EXTRUDE o PRESSPULL para dar altura a los muros.

Alturas habituales en vivienda:

1. 2.40 m — vivienda estándar
2. 2.60 m — vivienda moderna
3. 2.80 m o más — espacios amplios o lujo

3. Añadir elementos arquitectónicos

1. Puertas
2. Ventanas
3. Escaleras
4. Volúmenes de mobiliario

4. Aplicar materiales y generar vistasAunque AutoCAD no es un motor de render avanzado, permite generar vistas bastante claras para evaluar el espacio.

save pin

Por qué el 3D evita errores caros en una casa

En un proyecto reciente de reforma de vivienda en Madrid ocurrió algo muy típico: el cliente estaba convencido de que su salón podía tener un sofá en L de gran tamaño.

En plano 2D parecía posible.

Cuando levantamos el modelo 3D descubrimos tres problemas:

1. la circulación hacia la terraza quedaba bloqueada
2. la televisión quedaba demasiado cerca
3. el paso hacia el comedor se reducía a menos de 60 cm

Este tipo de errores aparecen constantemente en viviendas nuevas.

El modelo tridimensional permite comprobar:

1. distancias reales
2. alturas de techos
3. entrada de luz natural
4. volumen del mobiliario

Errores comunes al hacer una casa 3D en AutoCAD

Después de revisar muchos modelos de estudiantes y proyectos amateur, siempre aparecen los mismos problemas.

1. Escala incorrecta del mobiliario

Un sofá demasiado pequeño puede hacer que un salón parezca enorme.

2. No modelar espesores reales de muros

Muchos planos usan líneas simples, pero en la realidad los muros pueden tener:

1. 15 cm
2. 20 cm
3. 30 cm o más

Eso cambia completamente el espacio útil.

3. Ignorar alturas

La mayoría de problemas de iluminación aparecen por no considerar:

1. altura de ventanas
2. altura de muebles
3. falsos techos

save pin

¿AutoCAD es suficiente para diseñar una casa completa?

Depende del objetivo.

AutoCAD es excelente para:

1. planos técnicos
2. mediciones exactas
3. documentación de obra

Pero cuando el objetivo es visualizar el espacio, muchos diseñadores combinan AutoCAD con herramientas específicas de planificación espacial.

Por ejemplo, algunos proyectos comienzan con un plano técnico y luego se prueban distribuciones en herramientas de planificación como un planificador de planos 3D para experimentar con la distribución.

Esto permite probar varias opciones sin rehacer todo el modelo.

Costes ocultos que el modelo 3D puede revelar

Una de las cosas que más sorprende a los clientes es que el modelo 3D no solo sirve para visualizar.

También revela costes.

Algunos ejemplos reales:

1. ventanas demasiado grandes que encarecen carpintería
2. pasillos innecesarios que desperdician metros
3. cocinas con demasiados giros de instalaciones

En varias reformas hemos reducido presupuesto simplemente optimizando la distribución después de ver el modelo.

save pin

¿Se puede diseñar una casa completa en 3D sin ser arquitecto?

Sí, pero con matices.

El diseño conceptual y la distribución pueden explorarse sin ser arquitecto. Muchas personas utilizan software de planificación para entender cómo funcionará su futura casa.

Sin embargo, para construir se necesitan:

1. planos técnicos
2. cálculo estructural
3. cumplimiento normativo

El modelo 3D funciona mejor como herramienta de comunicación entre cliente, diseñador y arquitecto.

save pin

Answer Box

El diseño de casa 3D en AutoCAD permite visualizar la vivienda antes de construirla, detectar errores de distribución y mejorar decisiones de diseño. En proyectos reales, el modelo tridimensional reduce cambios costosos durante la obra.

Qué alternativa usan muchos diseñadores para visualizar casas

En estudios de interiorismo es muy común combinar varias herramientas.

Un flujo bastante habitual es:

1. Plano técnico en AutoCAD
2. Modelo rápido de distribución
3. Renderizado para presentación

Cuando el objetivo es entender el espacio rápidamente, muchos diseñadores prefieren herramientas visuales como un creador de planos de casa fácil de visualizar, especialmente en las primeras fases del proyecto.

save pin

Final Summary

1. El diseño 3D revela problemas que el plano 2D no muestra.
2. AutoCAD es ideal para precisión técnica.
3. Visualizar mobiliario real evita errores de distribución.
4. El modelo 3D ayuda a reducir cambios durante la obra.
5. Combinar herramientas suele dar mejores resultados.

FAQ

¿Qué es el diseño de casa 3D en AutoCAD?

Es el proceso de convertir planos técnicos en un modelo tridimensional para visualizar espacios, proporciones y distribución antes de construir la vivienda.

¿AutoCAD permite hacer renders realistas?

Puede generar visualizaciones básicas, pero para renders muy realistas normalmente se utilizan motores externos o software especializado.

¿Cuánto tiempo tarda hacer un diseño de casa 3D en AutoCAD?

Depende del tamaño del proyecto. Una vivienda sencilla puede modelarse en pocas horas si ya existe el plano 2D.

¿Es difícil aprender diseño de casa 3D en AutoCAD?

La parte técnica requiere práctica, especialmente el modelado 3D y el uso de comandos como EXTRUDE o UNION.

¿AutoCAD es el mejor programa para diseñar casas?

Es uno de los más usados para planos técnicos, aunque muchos profesionales combinan AutoCAD con herramientas de visualización.

¿Se puede diseñar una casa 3D en AutoCAD sin experiencia?

Es posible aprender lo básico, pero los proyectos reales requieren conocimientos de medidas, distribución y normativas.

¿El diseño de casa 3D en AutoCAD sirve para construir?

Sí, siempre que el modelo esté acompañado de planos técnicos completos y aprobados por profesionales.

¿El diseño de casa 3D en AutoCAD ayuda a ahorrar dinero?

Sí. Permite detectar errores de distribución, mobiliario y circulación antes de iniciar la obra.
