Diseño de casa DWG: planos listos para usar: Cómo encontrar, adaptar y trabajar con planos DWG de viviendas sin cometer errores comunes de diseño

Direct Answer

Un diseño de casa DWG es un plano arquitectónico en formato AutoCAD que permite editar medidas, muros, distribución y detalles constructivos con precisión. Es el formato más usado por arquitectos y diseñadores porque facilita modificar el proyecto antes de construir. Utilizar archivos DWG bien estructurados ahorra tiempo, evita errores de distribución y permite visualizar la vivienda con exactitud.

Quick Takeaways

1. Los archivos DWG permiten modificar medidas y distribución con precisión profesional.
2. No todos los planos DWG gratuitos están bien dimensionados o listos para construir.
3. Un buen diseño DWG prioriza circulación, iluminación natural y proporciones.
4. Muchos problemas de obra nacen por planos DWG mal organizados.
5. Convertir el DWG a 3D ayuda a detectar errores antes de construir.

Introduction

El diseño de casa DWG se ha convertido en uno de los formatos más utilizados para planificar viviendas. Después de más de diez años trabajando en proyectos residenciales, puedo decir que casi todos los estudios de arquitectura y diseño interior utilizan DWG como base de trabajo.

Pero aquí aparece un problema muy común: muchas personas descargan planos DWG de internet y creen que ya tienen un proyecto listo para construir. En la práctica, la mayoría de esos archivos solo son esquemas básicos que necesitan ajustes técnicos.

En proyectos reales he visto errores frecuentes: muros sin espesor correcto, escaleras mal calculadas o cocinas sin espacio suficiente para abrir electrodomésticos.

Por eso hoy no solo veremos qué es un diseño de casa en DWG, sino cómo usarlo correctamente, cómo detectar fallos comunes y cómo transformarlo en un proyecto realmente funcional. Si necesitas empezar desde cero, también puedes explorar herramientas para crear un plano de casa desde cero antes de trabajar en DWG.

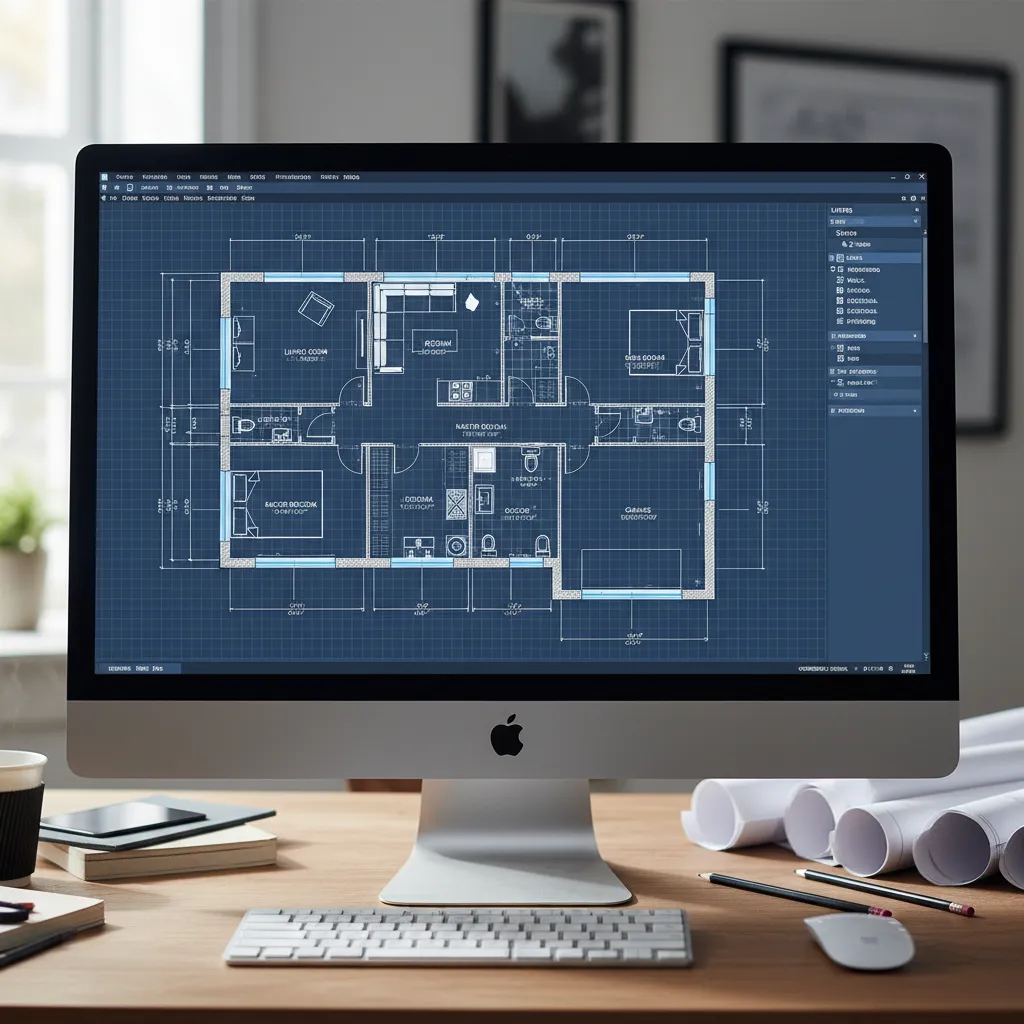

¿Qué es exactamente un diseño de casa DWG?

Un archivo DWG es un formato de dibujo técnico utilizado principalmente por AutoCAD y otros programas CAD.

En el contexto de una vivienda, un DWG suele incluir:

save pin

1. Plano de planta
2. Muros con espesor real
3. Puertas y ventanas
4. Distribución de habitaciones
5. Cotas y medidas
6. Capas técnicas (instalaciones, estructura, mobiliario)

La gran ventaja del DWG es que todo es editable. Puedes cambiar dimensiones, mover muros o ajustar espacios sin redibujar todo el plano.

En estudios de diseño solemos trabajar con varias capas: arquitectura, electricidad, fontanería y mobiliario. Esto permite analizar el proyecto con precisión antes de construir.

Errores ocultos en muchos planos DWG descargados

Uno de los problemas más grandes que veo en clientes que llegan con planos descargados es que el archivo parece correcto… pero no lo está.

Errores comunes:

1. Muros dibujados como líneas simples sin espesor
2. Escalas incorrectas
3. Puertas que chocan con muebles
4. Pasillos demasiado estrechos
5. Baños sin espacio mínimo de uso

Un ejemplo real: en un proyecto en Madrid, un cliente tenía un plano DWG de 120 m² que parecía perfecto. Cuando lo analizamos descubrimos que el pasillo tenía solo 75 cm de ancho. En obra eso habría sido incómodo e incluso problemático según normativa.

Por eso siempre revisamos tres cosas antes de aceptar un DWG:

1. Escala correcta
2. Espesor real de muros
3. Dimensiones mínimas de circulación

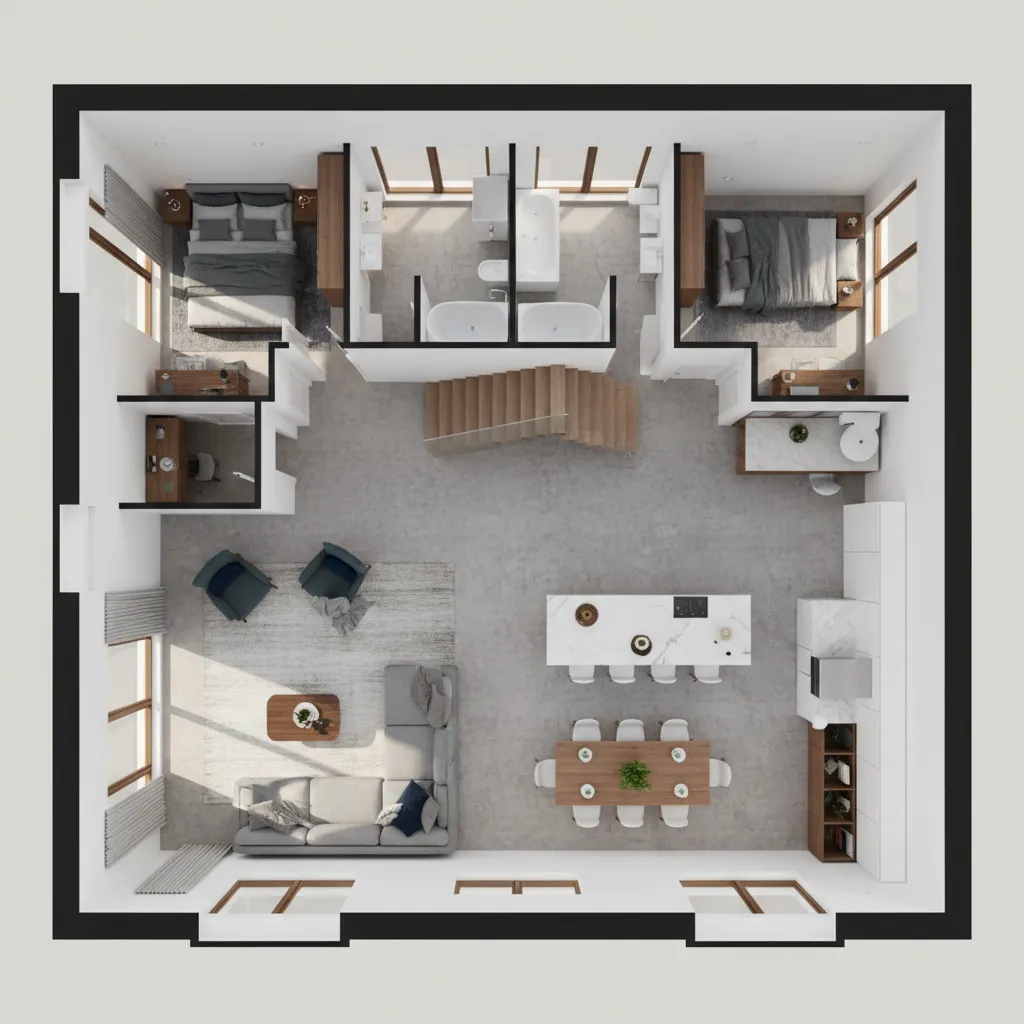

¿Por qué trabajar el plano en 3D cambia completamente el diseño?

Un plano DWG en 2D es útil, pero muchas decisiones de diseño se entienden mejor en tres dimensiones.

Cuando convertimos un plano a modelo 3D aparecen problemas que en planta no se ven:

save pin

1. Alturas de muebles mal calculadas
2. Ventanas mal posicionadas
3. Espacios que parecen grandes en plano pero se sienten pequeños

Por eso muchos diseñadores utilizamos herramientas que permiten visualizar el plano de casa en 3D directamente desde la distribución.

En proyectos reales esto reduce cambios durante la obra, que es donde los errores se vuelven caros.

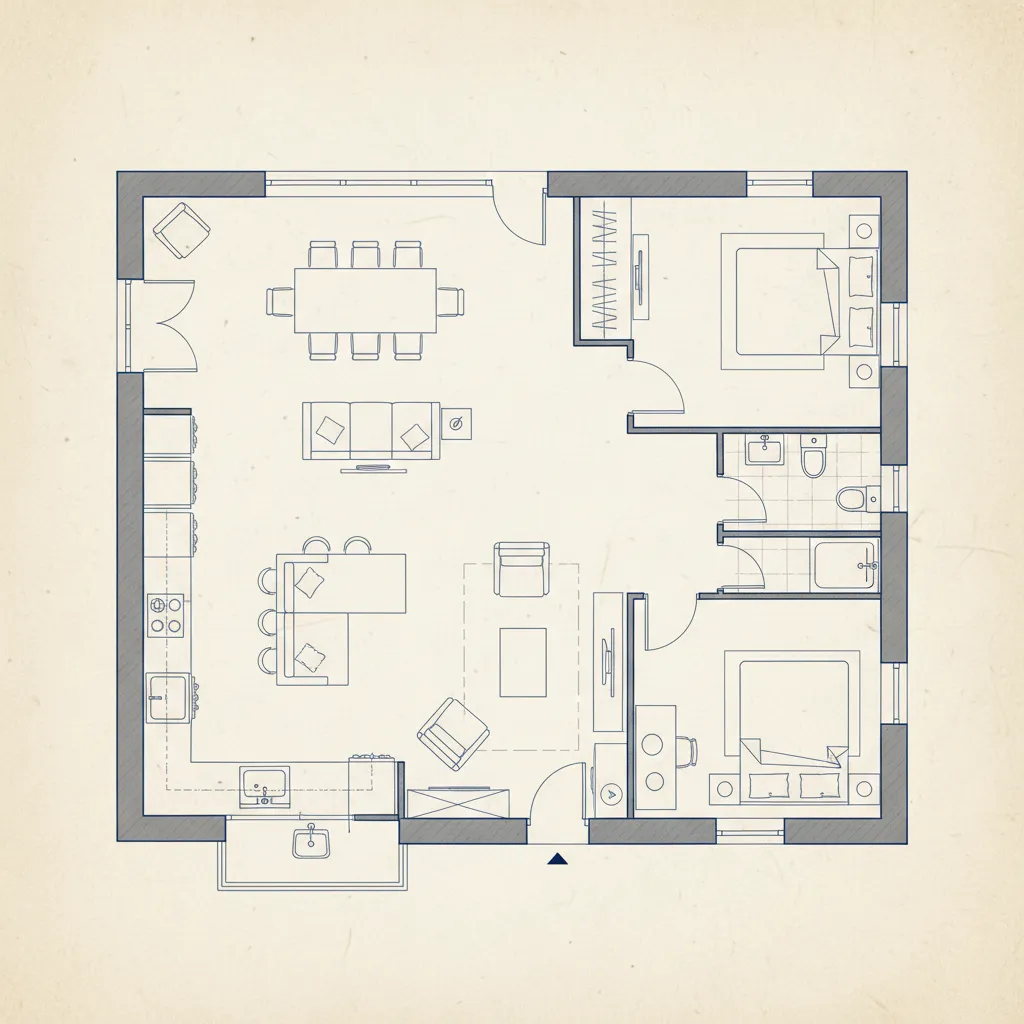

¿Qué debe incluir un buen diseño de casa DWG?

No todos los planos DWG tienen el mismo nivel de detalle. Un buen archivo listo para proyecto debería incluir:

Elementos básicos:

save pin

1. Plano de planta completo
2. Cotas exteriores e interiores
3. Espesor de muros
4. Ubicación de puertas y ventanas

Elementos recomendados:

1. Distribución de mobiliario
2. Capas separadas por categorías
3. Alturas de techo
4. Indicaciones de materiales

En estudios profesionales también añadimos zonas de circulación. Esto ayuda a verificar que las personas pueden moverse cómodamente dentro de la vivienda.

Costes ocultos de trabajar con un DWG mal preparado

Este es un aspecto del que casi nadie habla.

Un DWG incorrecto puede generar gastos importantes durante la construcción.

Problemas frecuentes en obra:

1. Demolición de muros mal ubicados
2. Cambio de instalaciones eléctricas
3. Muebles que no caben
4. Ventanas que deben recolocarse

He visto reformas donde corregir errores del plano original costó más de 4.000 €. Todo por no revisar bien el diseño inicial.

Answer Box

Un diseño de casa DWG es un plano editable usado por arquitectos para planificar viviendas con precisión. Permite modificar distribución, medidas y detalles técnicos antes de construir, reduciendo errores y costes durante la obra.

¿Se puede diseñar una casa completa usando DWG?

Sí, pero normalmente el DWG es solo una parte del proceso.

Un proyecto completo suele incluir:

save pin

1. Plano arquitectónico DWG
2. Modelo 3D
3. Renderizados
4. Planos técnicos de instalaciones

El DWG funciona como el "esqueleto" del proyecto. Desde ahí se desarrollan todas las demás fases del diseño.

Cómo adaptar un diseño de casa DWG a tus necesidades

Cuando trabajamos con clientes que traen un plano existente, normalmente seguimos estos pasos:

1. Revisar medidas y escala
2. Analizar circulación interior
3. Optimizar iluminación natural
4. Ajustar distribución de cocina y baños
5. Simular el espacio en 3D

En muchos casos pequeños cambios hacen una gran diferencia. Mover un muro 40 cm puede mejorar totalmente la funcionalidad de una vivienda.

Si quieres explorar nuevas distribuciones, también puedes probar herramientas basadas en diseño interior asistido por inteligencia artificial que generan propuestas rápidamente.

Final Summary

1. Un diseño de casa DWG permite editar y adaptar planos con precisión.
2. No todos los archivos DWG descargados están listos para construcción.
3. Convertir el plano a 3D ayuda a detectar errores antes de la obra.
4. La correcta distribución interior es más importante que el tamaño total.
5. Revisar el DWG evita costes inesperados durante la construcción.

FAQ

¿Qué significa diseño de casa DWG?

Es un plano arquitectónico en formato DWG utilizado en AutoCAD para diseñar viviendas con medidas editables y distribución precisa.

¿Dónde puedo descargar diseños de casa DWG?

Existen bibliotecas de arquitectura, plataformas de planos y recursos CAD gratuitos o de pago que ofrecen diseños de casa DWG editables.

¿Un plano DWG sirve para construir directamente?

No siempre. Muchos necesitan revisión técnica, ajuste de escala y desarrollo de planos complementarios.

¿Qué programa abre archivos DWG?

AutoCAD es el más conocido, pero también existen programas compatibles como DraftSight, BricsCAD o visores CAD gratuitos.

¿Un diseño de casa DWG incluye muebles?

Depende del archivo. Algunos incluyen distribución de mobiliario para visualizar el espacio, otros solo muestran muros y estructura.

¿Es difícil modificar un plano DWG?

Para usuarios con experiencia en CAD es sencillo. Para principiantes puede requerir aprender capas, cotas y comandos básicos.

¿Cuál es el tamaño ideal para una casa en un plano DWG?

No existe un tamaño único. Lo importante es que el diseño de casa DWG tenga buena circulación, iluminación y proporciones equilibradas.

¿Se puede convertir un DWG en modelo 3D?

Sí. Muchos programas permiten transformar el plano en un modelo tridimensional para visualizar espacios y materiales.
