Diseño de casa en SolidWorks: guía práctica: Cómo aplicar SolidWorks al diseño residencial y cuándo realmente merece la pena usarlo

Direct Answer

El diseño de casa en SolidWorks es posible y técnicamente muy preciso, pero no siempre es la herramienta más eficiente para arquitectura residencial. SolidWorks funciona mejor cuando el proyecto requiere alto nivel de detalle constructivo, estructuras complejas o integración con fabricación.

Para planificación espacial rápida o distribución de habitaciones, normalmente se combinan herramientas más específicas de arquitectura o visualización 3D.

Quick Takeaways

1. SolidWorks permite modelar casas con precisión de ingeniería.
2. No es la herramienta más rápida para distribución de espacios.
3. Es útil para estructuras, mobiliario a medida y componentes constructivos.
4. Muchos diseñadores combinan SolidWorks con software de planificación 3D.
5. El mayor error es usarlo como si fuera software puramente arquitectónico.

Introduction

El diseño de casa en SolidWorks es algo que muchos estudiantes de ingeniería o diseñadores técnicos intentan cuando ya dominan el modelado paramétrico. Lo he visto muchas veces en proyectos híbridos donde arquitectura y fabricación se cruzan: viviendas prefabricadas, casas modulares o mobiliario estructural integrado.

En mi experiencia trabajando en proyectos de interiores y colaborando con ingenieros, SolidWorks no suele ser el software principal para diseñar viviendas completas. Sin embargo, se vuelve extremadamente útil cuando el proyecto exige precisión milimétrica o piezas que luego se fabricarán.

Cuando el objetivo es planificar espacios rápidamente, muchos profesionales prefieren herramientas específicas de distribución como planificar la distribución de una casa en 3D, y después trasladar los elementos técnicos a programas de ingeniería.

La clave está en entender qué partes del proyecto realmente se benefician de SolidWorks. En este artículo explico cuándo usarlo, cómo modelar una vivienda paso a paso y los errores que veo constantemente cuando alguien intenta diseñar una casa completa con este software.

¿Se puede diseñar una casa completa en SolidWorks?

Sí, pero no es el flujo de trabajo más eficiente para arquitectura residencial.

SolidWorks es un software CAD paramétrico pensado para ingeniería mecánica. Eso significa que cada elemento se construye mediante operaciones, piezas y ensamblajes.

En una casa, esto implica modelar:

1. Muros como piezas extruidas
2. Suelos y techos como cuerpos sólidos
3. Ventanas y puertas como ensamblajes
4. Estructura portante como perfiles estructurales

Esto funciona bien en proyectos donde la casa es prácticamente un sistema industrializado. Por ejemplo:

1. casas modulares prefabricadas
2. estructuras metálicas
3. tiny houses fabricadas en taller
4. viviendas con mobiliario estructural integrado

Pero para arquitectura convencional, el modelado se vuelve demasiado lento comparado con software especializado.

save pin

Cómo hacer el diseño de una casa en SolidWorks paso a paso

Cuando utilizo SolidWorks en proyectos vinculados al interiorismo o fabricación, suelo seguir un flujo bastante claro.

1. Crear el plano base

1. Insertar un croquis 2D
2. Dibujar el perímetro de la vivienda
3. Definir cotas paramétricas

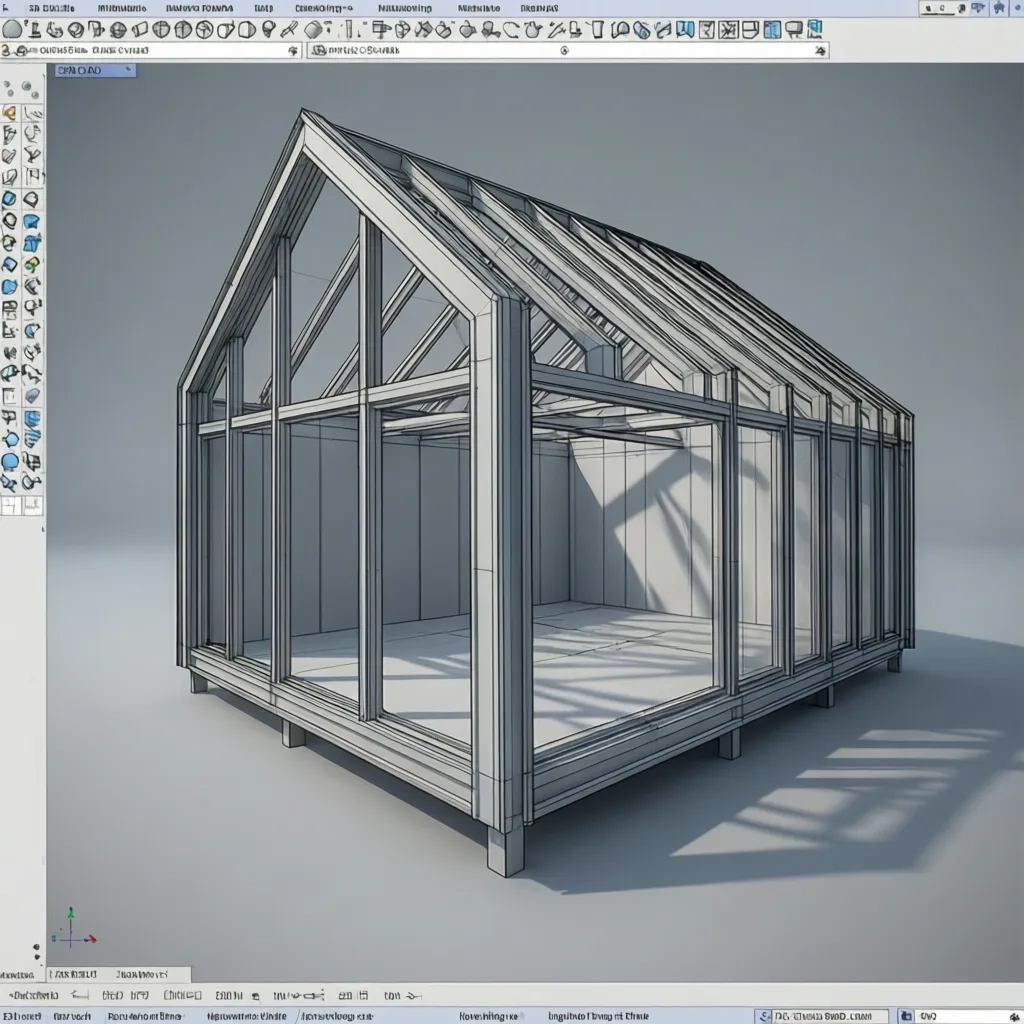

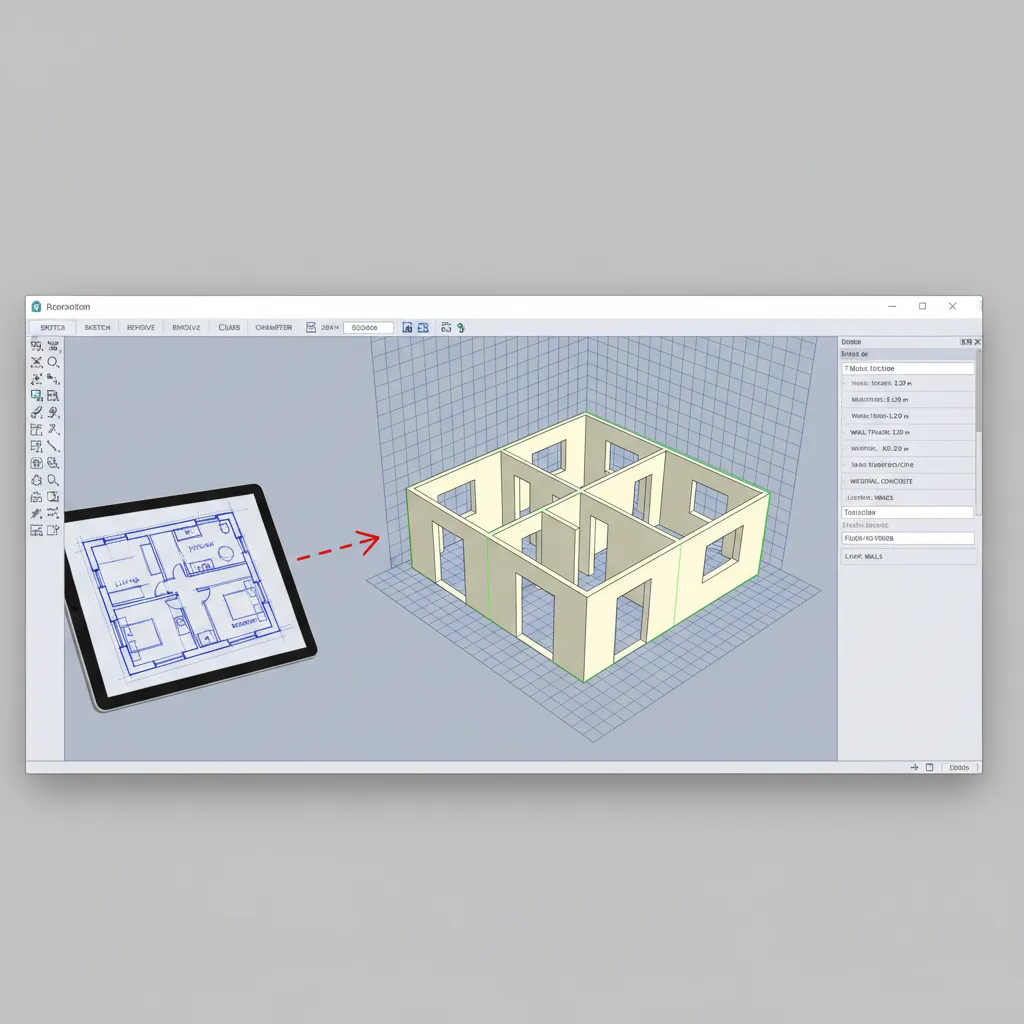

2. Extruir los muros

1. Usar Boss Extrude
2. Altura habitual entre 2.5 m y 3 m
3. Espesor entre 12 y 30 cm según estructura

3. Crear huecos de puertas y ventanas

1. Sketch sobre la pared
2. Cut Extrude
3. Convertir en piezas reutilizables

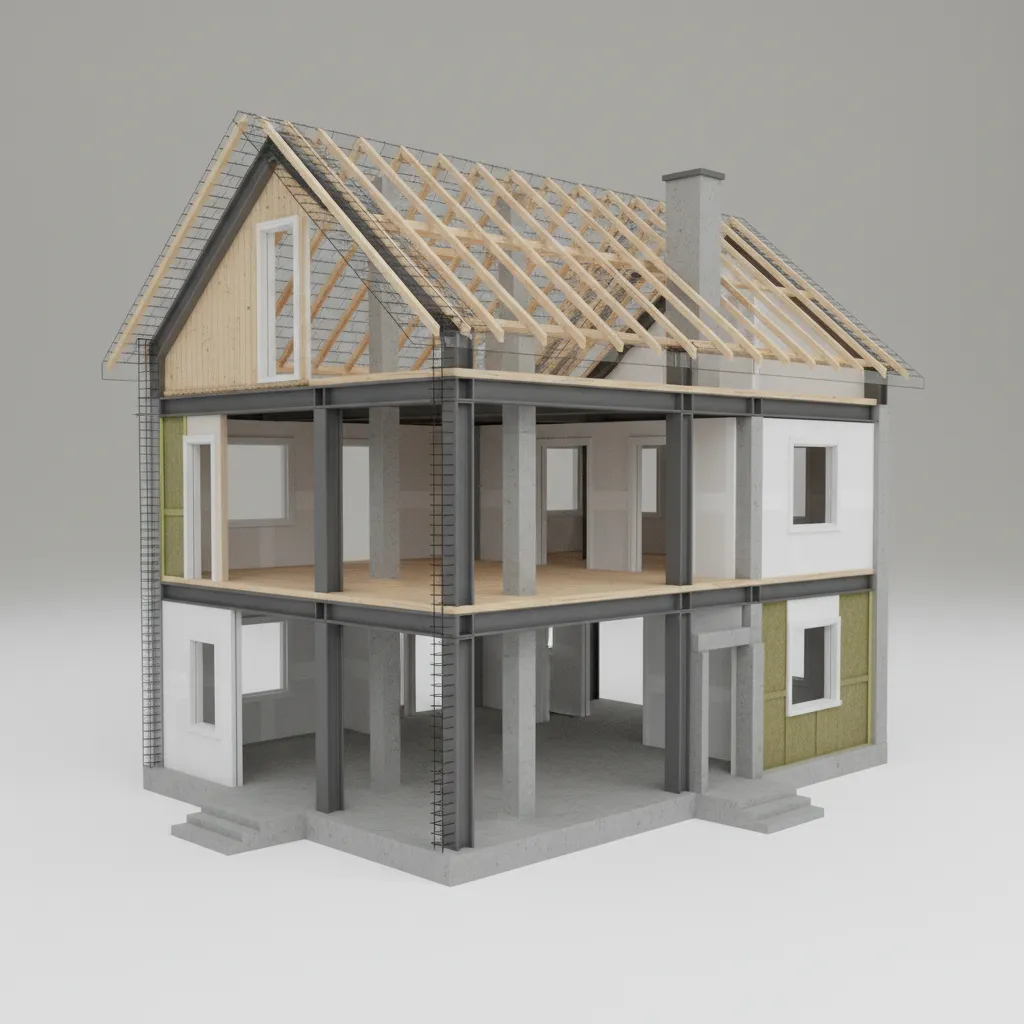

4. Añadir estructura o detalles constructivos

1. vigas
2. perfiles metálicos
3. paneles prefabricados

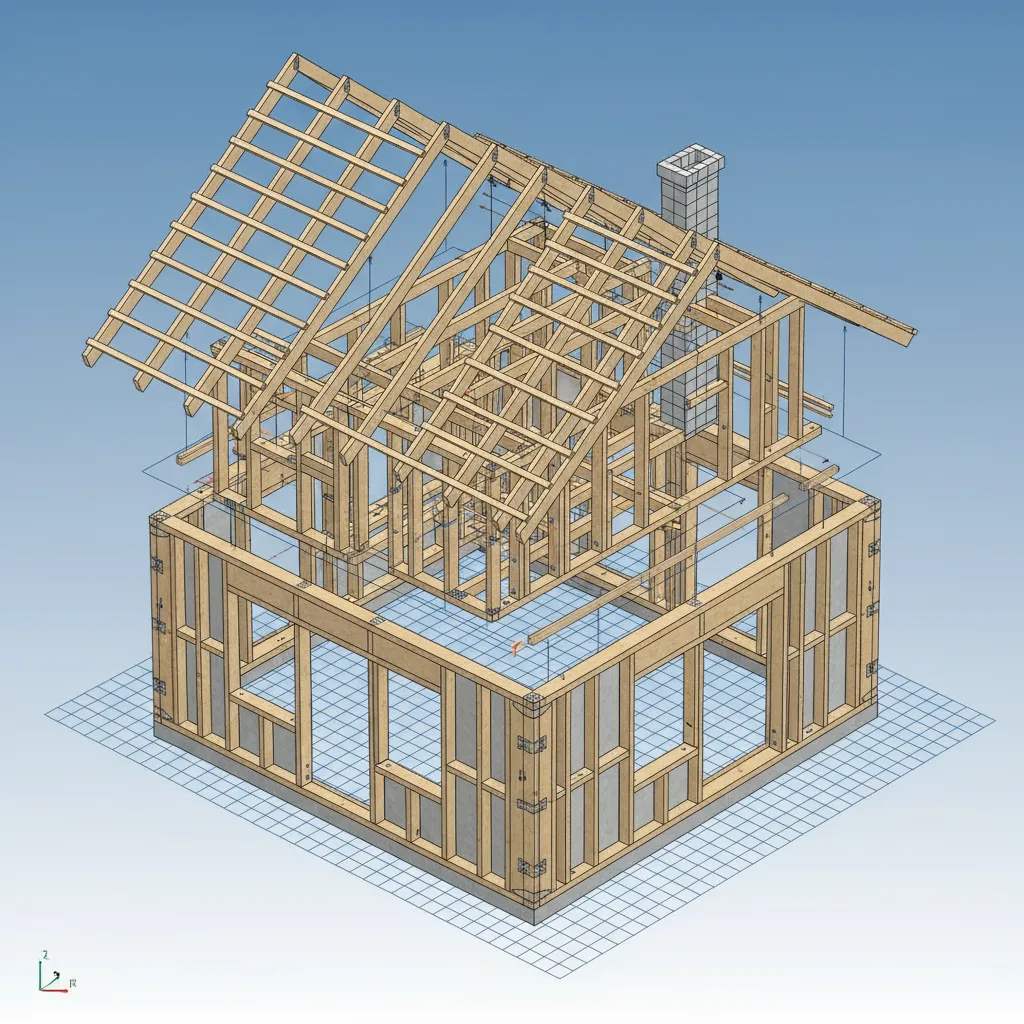

5. Crear ensamblaje completo

1. muros
2. cubierta
3. estructura
4. elementos interiores

Cuando el objetivo es solo visualizar la casa, muchas veces resulta más rápido usar herramientas diseñadas específicamente para planificar habitaciones y distribución interiorantes de entrar en el nivel técnico.

save pin

Errores comunes al hacer diseño de casa en SolidWorks

Después de ver muchos intentos de usar SolidWorks para arquitectura, hay tres errores que se repiten constantemente.

Error 1: modelar todo como piezas individuales

Esto hace que el archivo sea enorme y difícil de manejar. Lo más eficiente es agrupar muros o módulos completos.

Error 2: olvidar el enfoque paramétrico

La verdadera ventaja de SolidWorks es que puedes cambiar medidas globales y el modelo se actualiza automáticamente.

Error 3: intentar hacer render arquitectónico avanzadoSolidWorks no está optimizado para visualización residencial. El resultado suele ser rígido comparado con motores de render arquitectónicos.

save pin

¿Cuándo tiene sentido usar SolidWorks para una vivienda?

Desde mi experiencia, hay situaciones muy claras donde SolidWorks sí marca la diferencia.

1. casas prefabricadas
2. estructuras metálicas complejas
3. sistemas modulares
4. mobiliario estructural fabricado en CNC
5. proyectos donde arquitectura y fabricación se mezclan

Por ejemplo, trabajé en un proyecto donde toda la cocina estaba integrada en un módulo estructural de acero. En ese caso, SolidWorks fue perfecto para diseñar cada pieza fabricable.

Answer Box

El diseño de casa en SolidWorks es viable pero más adecuado para proyectos técnicos o prefabricados. Para planificación espacial rápida, los diseñadores suelen combinarlo con herramientas de distribución o visualización arquitectónica.

Alternativas más rápidas para planificar una casa

Si el objetivo es diseñar una vivienda desde cero, normalmente se empieza con herramientas que permiten iterar rápido.

Por ejemplo, muchos profesionales generan primero la distribución usando sistemas para crear planos de casa fácilmente antes de pasar a modelado técnico detallado.

Esto permite probar rápidamente:

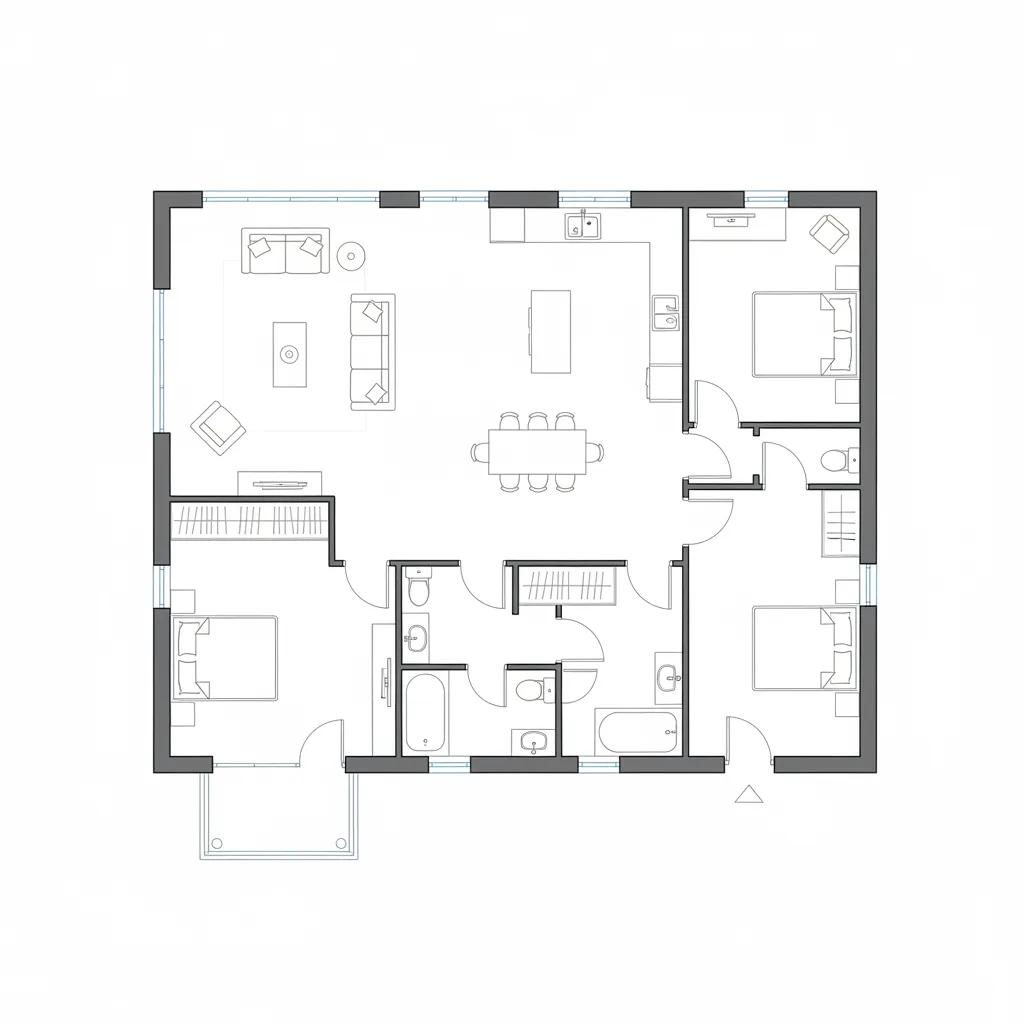

1. distribución de habitaciones
2. circulaciones
3. tamaños de espacios
4. orientación del mobiliario

Una vez validado el diseño espacial, se modelan los elementos constructivos complejos en software CAD como SolidWorks.

save pin

Un problema poco mencionado: el tiempo de modelado

Algo que rara vez se dice en tutoriales es cuánto tiempo puede tomar modelar una casa completa en SolidWorks.

Un modelo residencial sencillo puede tardar:

1. 6–10 horas en software arquitectónico
2. 20–40 horas en SolidWorks

La razón es simple: cada elemento debe construirse como objeto técnico.

Por eso, en proyectos reales se suele dividir el flujo:

1. arquitectura → software arquitectónico
2. ingeniería → SolidWorks

save pin

Final Summary

1. SolidWorks permite diseñar casas con gran precisión técnica.
2. No es la herramienta más rápida para arquitectura residencial.
3. Funciona mejor en casas modulares o prefabricadas.
4. Combinar herramientas suele ser el flujo más eficiente.
5. El mayor valor está en los detalles constructivos.

FAQ

¿Se puede hacer un diseño de casa en SolidWorks desde cero?

Sí, el diseño de casa en SolidWorks puede realizarse desde cero usando croquis, extrusiones y ensamblajes para construir muros, suelos y estructuras.

¿SolidWorks es bueno para arquitectura?

No es el software más habitual para arquitectura. Está pensado para ingeniería mecánica, aunque puede usarse en proyectos constructivos técnicos.

¿Cuánto tiempo tarda modelar una casa en SolidWorks?

Depende del nivel de detalle, pero una vivienda sencilla puede requerir entre 20 y 40 horas de modelado.

¿Los arquitectos usan SolidWorks?

No es común en arquitectura tradicional. Se usa más en ingeniería estructural, diseño industrial o construcción modular.

¿Qué ventajas tiene el diseño de casa en SolidWorks?

Alta precisión, modelado paramétrico y capacidad de integrar componentes fabricables.

¿SolidWorks permite renderizar casas?

Sí, pero la calidad visual suele ser inferior a software de visualización arquitectónica dedicado.

¿Qué software es más fácil para diseñar casas?

Herramientas de planificación arquitectónica o modelado 3D residencial suelen ser más rápidas para distribuir espacios.

¿El diseño de casa en SolidWorks sirve para construcción real?

Sí, especialmente cuando el proyecto requiere planos técnicos precisos o fabricación de componentes.
