Diseño de casas pasivas DWG: planos eficientes: Cómo usar archivos DWG para diseñar casas pasivas eficientes, evitar errores comunes y optimizar el rendimiento energético desde el plano.

Direct Answer

El diseño de casas pasivas en DWG consiste en crear planos técnicos editables en formato AutoCAD que optimizan orientación, aislamiento, ventilación y ganancias solares para reducir el consumo energético casi a cero. Estos archivos permiten ajustar con precisión muros, ventanas y distribución antes de construir. En proyectos reales, trabajar en DWG facilita detectar errores térmicos y espaciales mucho antes de la obra.

Quick Takeaways

1. Los planos DWG permiten controlar orientación solar y espesores de aislamiento con precisión milimétrica.
2. Una casa pasiva mal orientada puede perder hasta 40% de su eficiencia energética.
3. La ventilación mecánica debe integrarse desde el plano, no añadirse después.
4. Muchos proyectos fallan por ignorar puentes térmicos en detalles constructivos.
5. Simular distribución antes de construir reduce cambios costosos en obra.

Introduction

En muchos proyectos en los que he trabajado, el problema no es la falta de intención de construir una vivienda eficiente. El problema es el plano. Cuando un cliente llega con un diseño de casas pasivas DWG mal planteado, casi siempre aparecen los mismos fallos: orientación incorrecta, ventanas sobredimensionadas en fachadas frías o espacios que impiden una ventilación eficiente.

El formato DWG es el estándar en estudios de arquitectura porque permite trabajar con precisión técnica y coordinar estructura, instalaciones y distribución. Pero hoy también es posible explorar alternativas más rápidas antes de entrar en AutoCAD, por ejemplo usando herramientas para crear planos 3D de distribución de viviendaque ayudan a validar ideas espaciales antes de detallar el proyecto.

Después de más de diez años trabajando en diseño residencial, hay algo claro: una casa pasiva no empieza en el aislamiento ni en las ventanas triple vidrio. Empieza en el plano. En este artículo voy a explicar cómo se estructura realmente un diseño de casa pasiva en DWG, qué errores aparecen constantemente en proyectos reales y qué decisiones marcan la diferencia entre una vivienda eficiente y una que solo lo parece.

save pin

¿Qué debe incluir un diseño de casa pasiva en DWG?

Un plano de casa pasiva no es solo la distribución de habitaciones. Debe integrar criterios energéticos desde el inicio.

En proyectos profesionales normalmente el archivo DWG incluye varias capas técnicas:

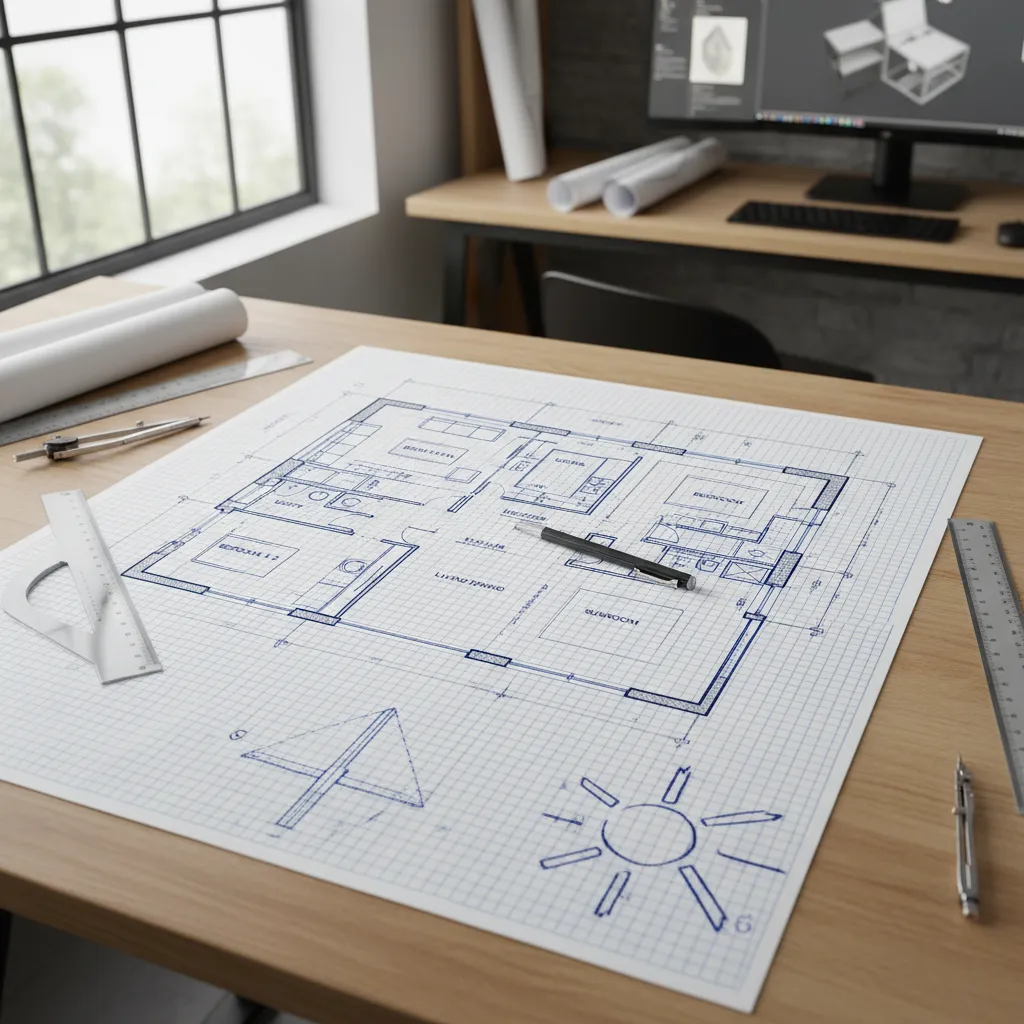

1. Orientación solar y estudio de sombras
2. Espesores de aislamiento en muros, cubierta y suelo
3. Ubicación estratégica de ventanas
4. Detalles de eliminación de puentes térmicos

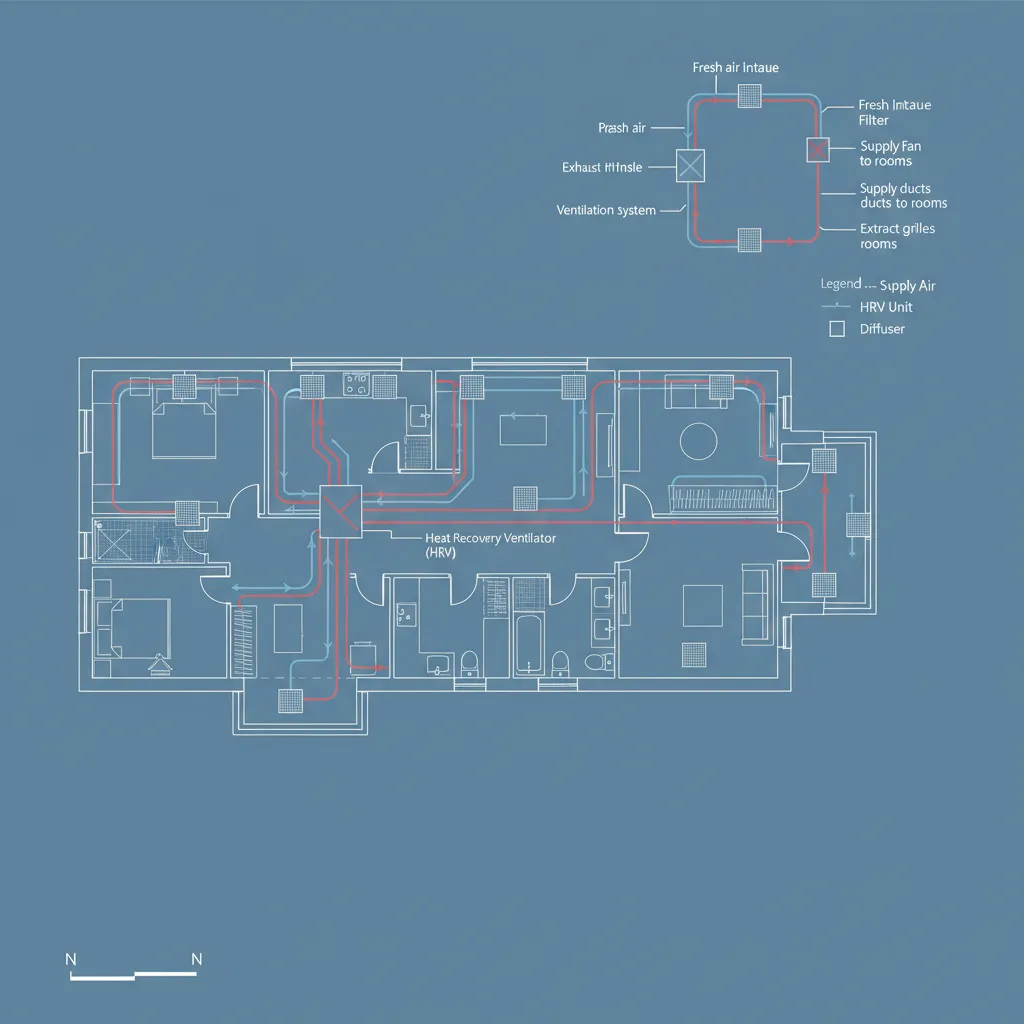

5. Recorridos de ventilación mecánica con recuperación de calor

Uno de los errores más comunes que veo en planos descargados de internet es que parecen eficientes, pero no lo son. Tienen grandes ventanales al norte o distribuciones que obligan a largos conductos de ventilación, lo que reduce mucho la eficiencia real.

Por qué el formato DWG sigue siendo clave en arquitectura pasiva

Aunque hoy existen muchas herramientas de modelado rápido, el DWG sigue siendo fundamental porque permite controlar el detalle constructivo.

En casas pasivas, los detalles importan mucho más que en una vivienda convencional. Por ejemplo:

1. Un puente térmico de apenas 5 cm puede provocar condensaciones.
2. Un encuentro mal resuelto entre muro y ventana reduce el rendimiento térmico.
3. Un cambio de material en fachada puede alterar el balance energético.

Estos problemas solo se detectan bien cuando el plano tiene suficiente precisión técnica, algo que DWG permite manejar con claridad.

save pin

Errores comunes en planos DWG de casas pasivas

Muchos diseños que se presentan como "pasivos" cometen errores estructurales. Estos son algunos que aparecen constantemente en proyectos reales.

1. Exceso de vidrio en orientaciones frías
2. Una fachada norte con grandes ventanales aumenta las pérdidas térmicas.
3. Distribución interior incorrecta
4. Dormitorios en zonas con mayor ganancia solar pueden generar sobrecalentamiento en verano.
5. Volúmenes demasiado complejos
6. Cada retranqueo o esquina adicional aumenta superficie de pérdida energética.
7. Espacios técnicos olvidados
8. La ventilación mecánica necesita espacio real para conductos y máquinas.

Un detalle curioso: muchas casas pasivas eficientes tienen formas muy simples. No es casualidad; es física.

Cómo optimizar un plano DWG antes de construir

Antes de entrar en el desarrollo técnico completo, siempre recomiendo validar tres aspectos básicos del diseño.

1. Compacidad del volumen
2. Cuanto más compacto sea el edificio, menos superficie de pérdida térmica.
3. Orientación solar
4. Las zonas de día deberían mirar al sur o suroeste.
5. Distribución térmica
6. Cocinas y salones funcionan mejor en zonas cálidas; dormitorios en zonas más neutras.

En fases iniciales del proyecto muchos diseñadores prueban primero el esquema con herramientas rápidas para crear planos de casa fácilmenteantes de pasar a un DWG detallado.

save pin

¿Se pueden descargar planos DWG de casas pasivas listos para usar?

Sí, pero hay un matiz importante: rara vez sirven sin modificaciones.

Cada parcela cambia completamente el rendimiento energético del diseño:

1. Latitud
2. Orientación del terreno
3. Clima local
4. Normativa urbanística

Por ejemplo, un plano pasivo diseñado para Alemania puede funcionar mal en España porque el problema energético cambia: aquí el sobrecalentamiento en verano es mucho más crítico.

Costes ocultos en el diseño de casas pasivas

Este punto casi nunca se explica cuando se comparten planos DWG online.

Algunos costes aparecen después del diseño inicial:

1. Sistemas de ventilación con recuperación de calor
2. Ventanas certificadas de alta eficiencia
3. Ensayos de hermeticidad (Blower Door)
4. Detalles constructivos especiales

He visto varios proyectos donde el cliente tenía un plano "pasivo" pero el presupuesto real aumentaba un 15–20% al incluir todos estos sistemas correctamente.

save pin

Answer Box

Un diseño de casas pasivas en DWG permite controlar orientación solar, aislamiento y ventilación desde el plano técnico. Sin embargo, los archivos descargados suelen necesitar adaptación climática y constructiva para funcionar realmente como vivienda pasiva.

Cómo probar un diseño antes de desarrollar el DWG final

Una tendencia creciente en estudios de arquitectura es validar primero el concepto espacial mediante simulación.

Hoy se utilizan sistemas de visualización y simulación energética temprana que permiten comprobar:

1. entrada de luz natural
2. distribución térmica
3. relación interior‑exterior

Herramientas basadas en IA para explorar propuestas de diseño interior con inteligencia artificialtambién están empezando a utilizarse para visualizar rápidamente cómo funcionará una distribución antes de detallar el plano técnico.

save pin

Final Summary

1. El formato DWG permite diseñar casas pasivas con precisión técnica.
2. La orientación y compacidad del edificio determinan gran parte de la eficiencia.
3. Muchos planos descargados requieren adaptación climática.
4. Los detalles constructivos influyen más que la estética.
5. Validar el diseño antes del DWG reduce errores costosos.

FAQ

¿Qué es un diseño de casas pasivas DWG?

Es un plano técnico editable en formato AutoCAD que integra criterios de eficiencia energética como orientación solar, aislamiento avanzado y ventilación controlada.

¿Dónde puedo descargar planos DWG de casas pasivas?

Existen bibliotecas de arquitectura y plataformas de diseño que ofrecen ejemplos. Sin embargo, casi siempre requieren ajustes según el clima y la parcela.

¿Un plano DWG garantiza que la casa sea pasiva?

No. El plano es solo la base. La construcción, los materiales y la ejecución influyen tanto como el diseño.

¿Cuántos metros cuadrados suele tener una casa pasiva?

No hay tamaño fijo. Muchas viviendas pasivas eficientes están entre 90 y 180 m², pero el principio funciona en cualquier escala.

¿Se puede convertir una casa existente en pasiva usando un DWG?

Sí, mediante rehabilitación energética profunda. El DWG permite estudiar aislamiento, carpinterías y ventilación antes de la obra.

¿Qué software abre archivos DWG?

AutoCAD es el estándar, pero también existen alternativas como DraftSight, BricsCAD o visores gratuitos compatibles.

¿Cuánto cuesta diseñar una casa pasiva?

El diseño suele costar más que uno convencional porque requiere cálculos energéticos y detalles constructivos más precisos.

¿Un diseño de casas pasivas DWG incluye cálculos energéticos?

No siempre. Normalmente el DWG se complementa con software de simulación energética como PHPP para validar el rendimiento del edificio.
