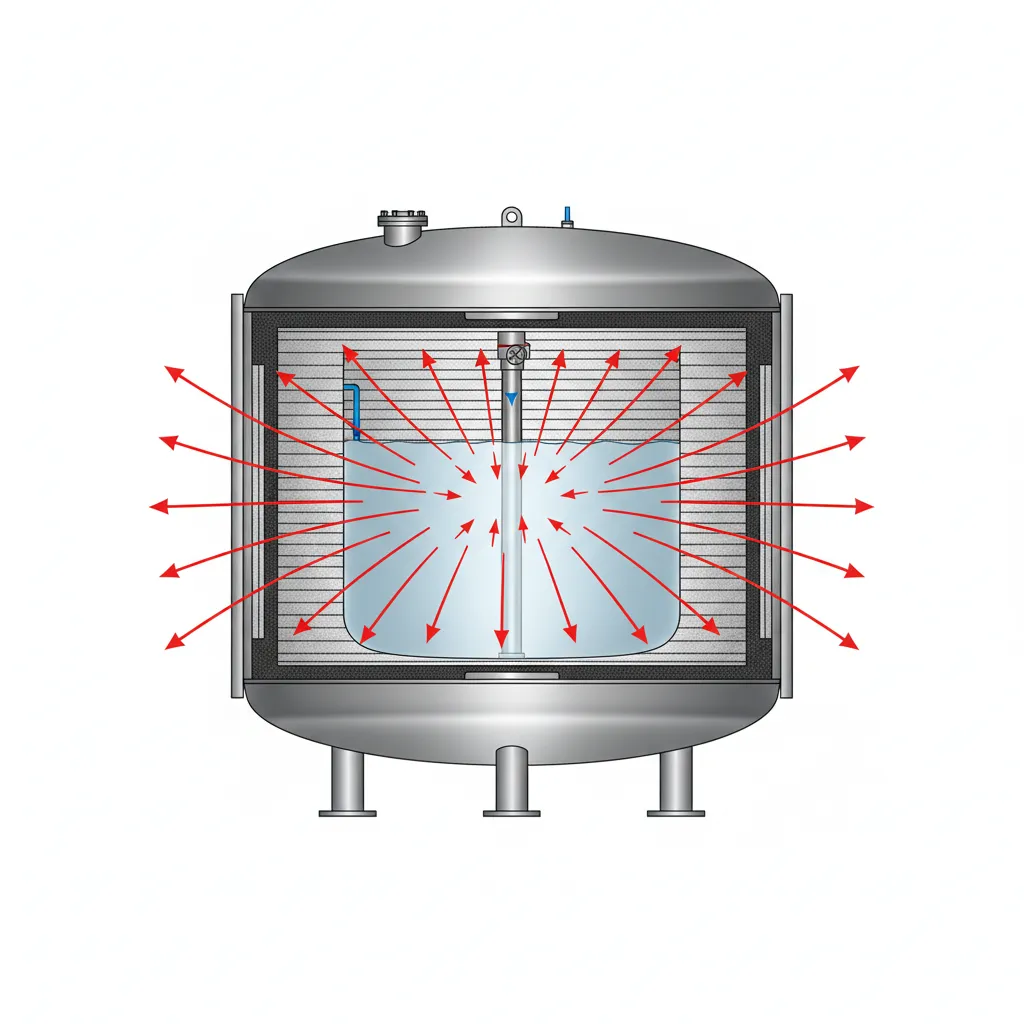

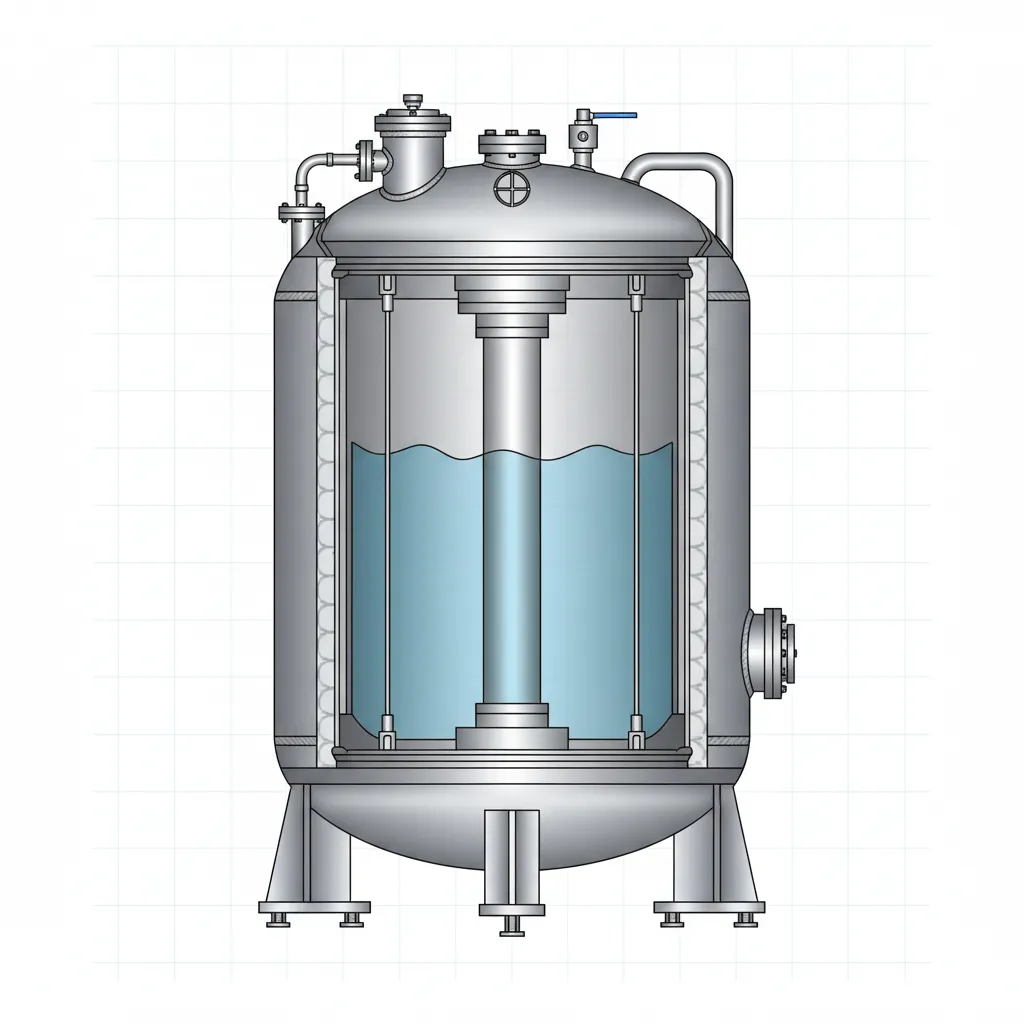

Diseño de equipos criogénicos: presión interior o exterior: Cómo decidir correctamente el tipo de presión en sistemas criogénicos y evitar errores críticos de diseñoAlejandro RuizMar 28, 2026Table of ContentsDirect AnswerQuick TakeawaysIntroduction¿Qué significa presión interior en equipos criogénicos?¿Cuándo aparece la presión exterior en criogenia?¿Por qué la presión exterior suele ser más peligrosa?Errores comunes en el diseño de equipos criogénicos¿Qué normas regulan el diseño de recipientes criogénicos?Answer Box¿Cómo decidir entre presión interior o exterior en el diseño?Final SummaryFAQFree floor plannerEasily turn your PDF floor plans into 3D with AI-generated home layouts.Convert Now – Free & InstantDirect AnswerEn el diseño de equipos criogénicos, la decisión entre presión interior o exterior depende del estado del fluido, las condiciones térmicas y el riesgo estructural. Los tanques criogénicos normalmente se diseñan para presión interior cuando almacenan gases licuados, mientras que la presión exterior se considera en sistemas con vacío o aislamiento multicapa. Un error en esta decisión puede provocar inestabilidad estructural o fallos de seguridad.Quick TakeawaysLa mayoría de tanques criogénicos trabajan con presión interior positiva.El aislamiento al vacío introduce cargas de presión exterior sobre la carcasa.El pandeo estructural es el riesgo principal en presión exterior.El diseño debe considerar cambios térmicos extremos.Normas como ASME y EN definen criterios de cálculo específicos.IntroductionEl diseño de equipos criogénicos presión interior o exterior es una de las decisiones estructurales más importantes cuando se trabaja con almacenamiento o transporte de fluidos a temperaturas extremadamente bajas. En proyectos reales —especialmente en plantas de gases industriales o instalaciones de GNL— he visto cómo un error en este punto puede multiplicar los costes o incluso comprometer la seguridad del sistema.En criogenia no solo se trata de contener un fluido frío. Las diferencias de presión, el vacío de aislamiento y la contracción térmica generan condiciones que no aparecen en equipos convencionales. Curiosamente, muchas personas que empiezan en este campo piensan únicamente en presión interna, cuando en realidad la presión exterior suele ser el factor más crítico.Para visualizar cómo se distribuyen cargas y geometrías en un equipo, herramientas de simulación espacial como explorar ejemplos de planificación 3D de estructuras ayudan a entender cómo pequeños cambios geométricos alteran el comportamiento estructural.En este artículo explicaré cómo decidir entre presión interior o exterior en equipos criogénicos, qué errores aparecen con más frecuencia y qué factores reales influyen en el cálculo estructural.¿Qué significa presión interior en equipos criogénicos?La presión interior aparece cuando el fluido contenido ejerce fuerza hacia afuera sobre las paredes del recipiente.En criogenia esto ocurre normalmente en:Tanques de almacenamiento de nitrógeno líquidoRecipientes de oxígeno líquidoSistemas de GNLBotellas criogénicas de transporteEl principio de diseño es relativamente conocido: el recipiente se calcula para resistir la expansión del fluido presurizado.Sin embargo, hay un detalle que muchas veces se pasa por alto: incluso cuando el sistema trabaja a baja presión, la vaporización puede aumentar la presión rápidamente si el calor entra al sistema.En proyectos industriales reales esto se controla mediante:Válvulas de alivioDiscos de rupturaSistemas de ventilaciónLa pared interna del tanque suele ser de acero inoxidable austenítico (304L o 316L), porque mantiene ductilidad a temperaturas criogénicas.save pin¿Cuándo aparece la presión exterior en criogenia?La presión exterior ocurre cuando la fuerza actúa hacia adentro del recipiente.Esto sucede principalmente en sistemas con aislamiento al vacío.Un tanque criogénico típico tiene dos capas:Recipiente interior (contiene el líquido criogénico)Camisa exteriorEntre ambas se genera vacío para reducir la transferencia de calor.Ese vacío crea una condición estructural crítica: la presión atmosférica empuja la carcasa hacia adentro.Este fenómeno produce el mayor riesgo de diseño: pandeo por presión exterior.En la práctica, los ingenieros suelen añadir:Anillos de refuerzoEspesores mayoresGeometrías cilíndricas optimizadasEn varios proyectos industriales se ha demostrado que recipientes diseñados solo para presión interna fallan cuando se someten a vacío externo.save pin¿Por qué la presión exterior suele ser más peligrosa?Porque el fallo por presión exterior ocurre de forma súbita.Cuando un recipiente está sometido a presión interior, la deformación suele ser gradual. Pero con presión exterior, el pandeo puede ocurrir de manera repentina.Factores que aumentan el riesgo:Paredes delgadasGrandes diámetrosMateriales con baja rigidezDefectos de fabricaciónEn criogenia esto se agrava porque las temperaturas extremadamente bajas cambian las propiedades del material.Una comparación simple:Presión interior → riesgo de rupturaPresión exterior → riesgo de colapso estructuralPor eso los códigos de diseño suelen exigir verificaciones adicionales cuando existe vacío.save pinErrores comunes en el diseño de equipos criogénicosDespués de revisar varios proyectos industriales y documentación técnica, hay errores que aparecen con frecuencia.Ignorar cargas de vacío durante el mantenimientoNo considerar contracción térmica diferencialSubestimar refuerzos estructuralesDiseñar solo para presión internaUn caso bastante habitual ocurre durante pruebas de vacío: el sistema se somete a presión exterior máxima sin que el diseño estructural lo contemple.Para entender cómo la distribución espacial y estructural influye en la estabilidad de sistemas técnicos, herramientas de planificación como simular distribuciones funcionales de equiposayudan a visualizar interacciones entre componentes y cargas.save pin¿Qué normas regulan el diseño de recipientes criogénicos?El diseño no se basa únicamente en cálculos teóricos. Existen normas internacionales que definen los requisitos.Las más utilizadas son:ASME Boiler and Pressure Vessel CodeEN 13458 (equipos criogénicos)ISO 21009Estas normas especifican:Cálculo de espesoresPruebas de presiónRequisitos de soldaduraFactores de seguridadAlgo interesante es que muchas de estas normas separan claramente los cálculos para presión interior y exterior porque el comportamiento estructural es completamente diferente.save pinAnswer BoxEn criogenia, los recipientes suelen diseñarse para presión interior del fluido almacenado y presión exterior generada por aislamiento al vacío. El riesgo más crítico suele ser el pandeo estructural causado por presión externa.¿Cómo decidir entre presión interior o exterior en el diseño?En la práctica profesional, la decisión se basa en tres preguntas clave:¿El fluido genera presión positiva?¿El sistema utiliza aislamiento al vacío?¿Existen ciclos térmicos extremos?Si el tanque tiene vacío, siempre se debe calcular la presión exterior incluso si el fluido está a baja presión.La tendencia actual en ingeniería es utilizar modelos digitales para prever deformaciones estructurales antes de la fabricación. En entornos de simulación avanzada, como cuando se experimentan soluciones de diseño asistidas por IA, es posible explorar rápidamente configuraciones geométricas más seguras.Final SummaryLa presión interior proviene del fluido almacenado.El aislamiento al vacío genera presión exterior.El pandeo es el principal riesgo estructural.Las normas técnicas separan ambos cálculos.El análisis estructural avanzado reduce fallos de diseño.FAQ¿Qué es la presión interior en criogenia?Es la presión ejercida por el fluido criogénico almacenado dentro del recipiente. Empuja las paredes hacia afuera y se calcula para evitar ruptura estructural.¿Qué es la presión exterior en equipos criogénicos?Es la presión atmosférica que actúa sobre el recipiente cuando existe vacío interno en el sistema de aislamiento.¿Por qué es importante el diseño de equipos criogénicos presión interior o exterior?Porque ambas condiciones generan fallos estructurales diferentes. Un diseño incorrecto puede provocar ruptura o colapso del recipiente.¿Qué materiales se utilizan en recipientes criogénicos?Principalmente aceros inoxidables austeníticos como 304L o 316L, ya que mantienen tenacidad y ductilidad a temperaturas extremadamente bajas.¿Todos los tanques criogénicos trabajan con vacío?No todos, pero los tanques de almacenamiento grandes suelen utilizar aislamiento al vacío para reducir la transferencia de calor.¿Qué riesgo tiene la presión exterior?El principal riesgo es el pandeo estructural, que puede causar colapso repentino del recipiente.¿El diseño de equipos criogénicos presión interior o exterior sigue normas específicas?Sí. Normas como ASME BPVC, EN 13458 e ISO 21009 establecen los criterios de cálculo y seguridad.¿Cómo se prueba un tanque criogénico?Normalmente mediante pruebas de presión, inspección de soldaduras y pruebas de vacío para verificar la integridad estructural.Convert Now – Free & InstantPlease check with customer service before testing new feature.Free floor plannerEasily turn your PDF floor plans into 3D with AI-generated home layouts.Convert Now – Free & Instant
