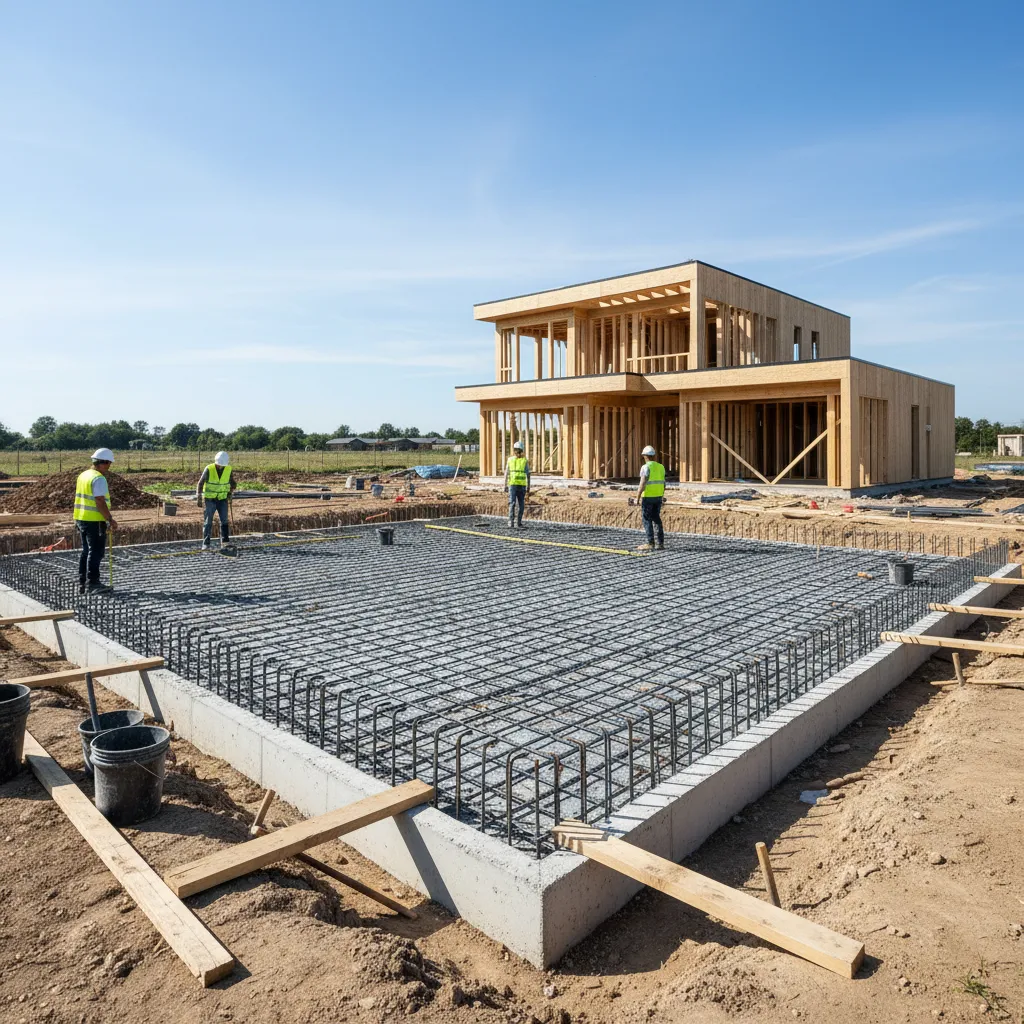

Diseño de losa de cimentación para casa habitación: Claves estructurales, errores comunes y decisiones reales al diseñar una losa de cimentación residencial

Direct Answer

El diseño de losa de cimentación para casa habitación consiste en crear una base estructural de concreto armado que distribuya el peso de la vivienda de forma uniforme sobre el terreno. Se utiliza especialmente en suelos de baja capacidad portante o cuando se busca evitar asentamientos diferenciales. Un buen diseño considera estudio de suelo, cargas estructurales, espesor de la losa y refuerzo de acero.

Quick Takeaways

1. La losa de cimentación distribuye el peso de toda la vivienda sobre una sola placa estructural.
2. El estudio de suelo determina espesor, refuerzo y tipo de concreto.
3. Muchos problemas estructurales aparecen por drenaje mal resuelto, no por el concreto.
4. Un diseño correcto reduce grietas, asentamientos y reparaciones futuras costosas.
5. La planificación del layout de la casa influye directamente en la eficiencia estructural.

Introduction

El diseño de losa de cimentación para casa habitación suele parecer un tema puramente estructural, pero en proyectos reales de vivienda está mucho más conectado con el diseño del espacio de lo que la mayoría imagina. En más de diez años trabajando en proyectos residenciales he visto algo repetirse constantemente: muchas casas con interiores bien diseñados, pero con problemas en la base estructural porque la cimentación se resolvió tarde o sin coordinación con el diseño general.

Cuando se define correctamente desde el inicio, la losa de cimentación puede simplificar la construcción, reducir costos y mejorar la estabilidad de la vivienda durante décadas. De hecho, muchas veces recomiendo comenzar organizando la distribución de la casa con herramientas que permitan visualizar el espacio antes de calcular cargas estructurales, como al crear un plano base con este recurso para generar un plano de vivienda desde cero.

En este artículo explico cómo se diseña realmente una losa de cimentación en viviendas, qué decisiones suelen tomarse mal y qué factores suelen ignorarse en proyectos residenciales.

¿Qué es exactamente una losa de cimentación?

Una losa de cimentación es una placa continua de concreto armado que sirve como base estructural de toda la vivienda. En lugar de usar zapatas aisladas o corridas, la carga del edificio se reparte sobre toda la superficie.

En proyectos residenciales se utiliza principalmente cuando:

1. El suelo tiene baja resistencia.
2. Existe riesgo de asentamientos diferenciales.
3. Se busca simplificar la ejecución de la cimentación.
4. La vivienda tiene cargas relativamente uniformes.

En viviendas unifamiliares, la losa suele tener entre 15 y 30 cm de espesor, aunque este valor siempre depende del cálculo estructural.

Por qué muchas casas tienen problemas en su losa de cimentación

Uno de los errores más comunes que veo en obra no está relacionado con el concreto ni con el acero. El problema suele ser el agua.

Costes ocultos y problemas frecuentes:

1. Drenaje perimetral mal diseñado.
2. Rellenos mal compactados.
3. Ausencia de barrera de vapor.
4. Instalaciones hidráulicas mal planificadas bajo la losa.

En varios proyectos residenciales que revisé años después de su construcción, las grietas no aparecieron por cálculo estructural incorrecto, sino por humedad acumulada o movimiento del suelo.

Este tipo de problemas rara vez se mencionan en guías básicas de construcción, pero son extremadamente comunes en viviendas reales.

save pin

¿Cuándo conviene usar losa de cimentación en una vivienda?

No todas las casas necesitan este sistema. Sin embargo, en muchos casos resulta la opción más segura y eficiente.

Situaciones donde suele recomendarse:

1. Suelos arcillosos expansivos.
2. Terrenos con capacidad portante baja.
3. Parcelas con nivel freático alto.
4. Casas con distribución abierta y cargas repartidas.

En proyectos de vivienda moderna con plantas abiertas —salón, cocina y comedor integrados— la losa funciona muy bien porque la carga se distribuye de forma más uniforme.

Cómo se calcula el espesor de una losa de cimentación

El espesor nunca debería decidirse “por costumbre”. Debe calcularse considerando tres variables principales.

Factores clave:

1. Carga total de la vivienda.
2. Capacidad portante del suelo.
3. Separación entre muros estructurales.

Valores habituales en vivienda:

1. 15–20 cm → viviendas ligeras de una planta
2. 20–25 cm → viviendas de dos plantas
3. 25–30 cm → suelos problemáticos o cargas mayores

En algunos proyectos también se incorporan vigas integradas dentro de la losa (losa nervada o losa reforzada).

Errores de diseño que casi nadie explica

Después de años participando en proyectos residenciales, hay tres decisiones que suelen tomarse mal incluso en obras bien ejecutadas.

1. Diseñar la losa sin considerar instalaciones
2. Cuando las tuberías se definen tarde, se termina perforando la losa.
3. No prever juntas de control
4. El concreto siempre se contrae. Sin juntas, aparecen grietas.
5. No coordinar estructura con distribución
6. Una mala distribución genera cargas concentradas innecesarias.

Por eso en muchos proyectos residenciales hoy se modela primero la distribución con herramientas que permiten visualizar estructura y espacio al mismo tiempo, por ejemplo al trabajar con un planificador 3D de distribución de vivienda.

save pin

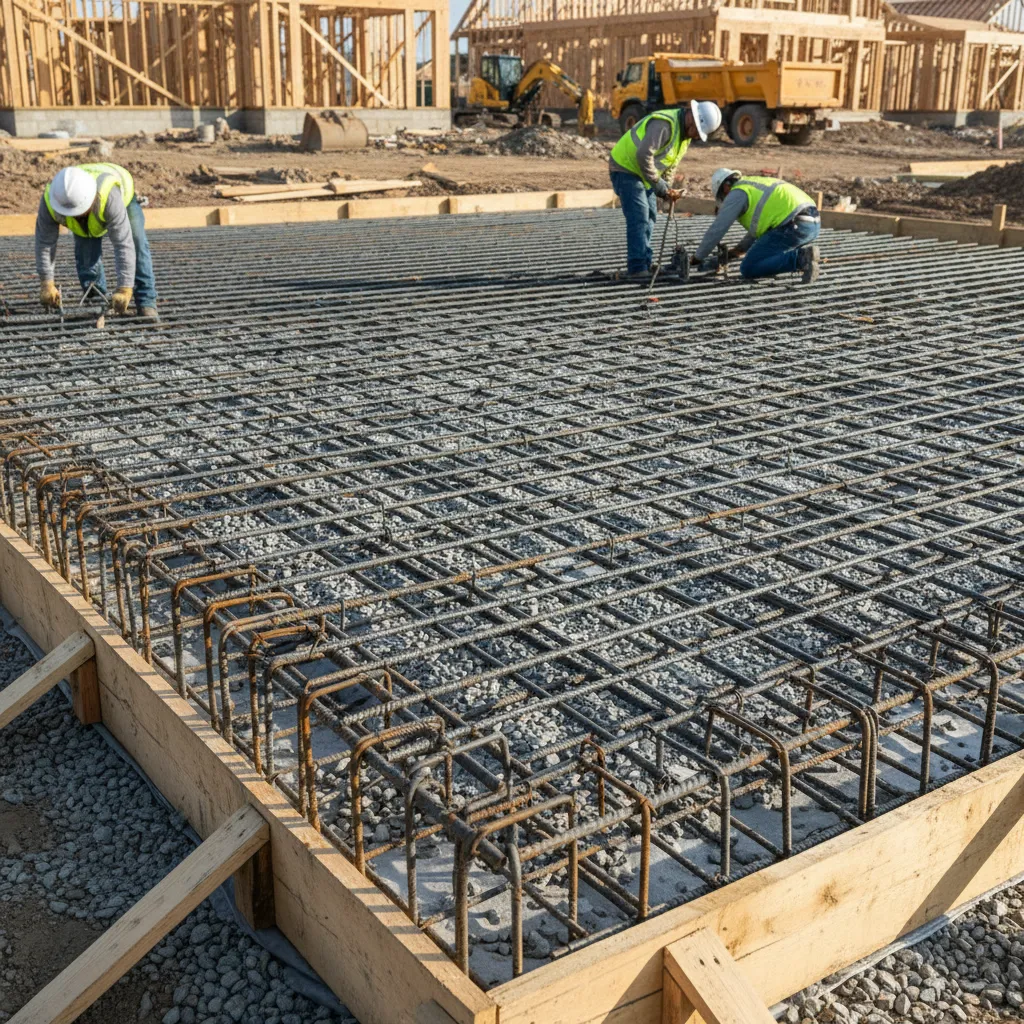

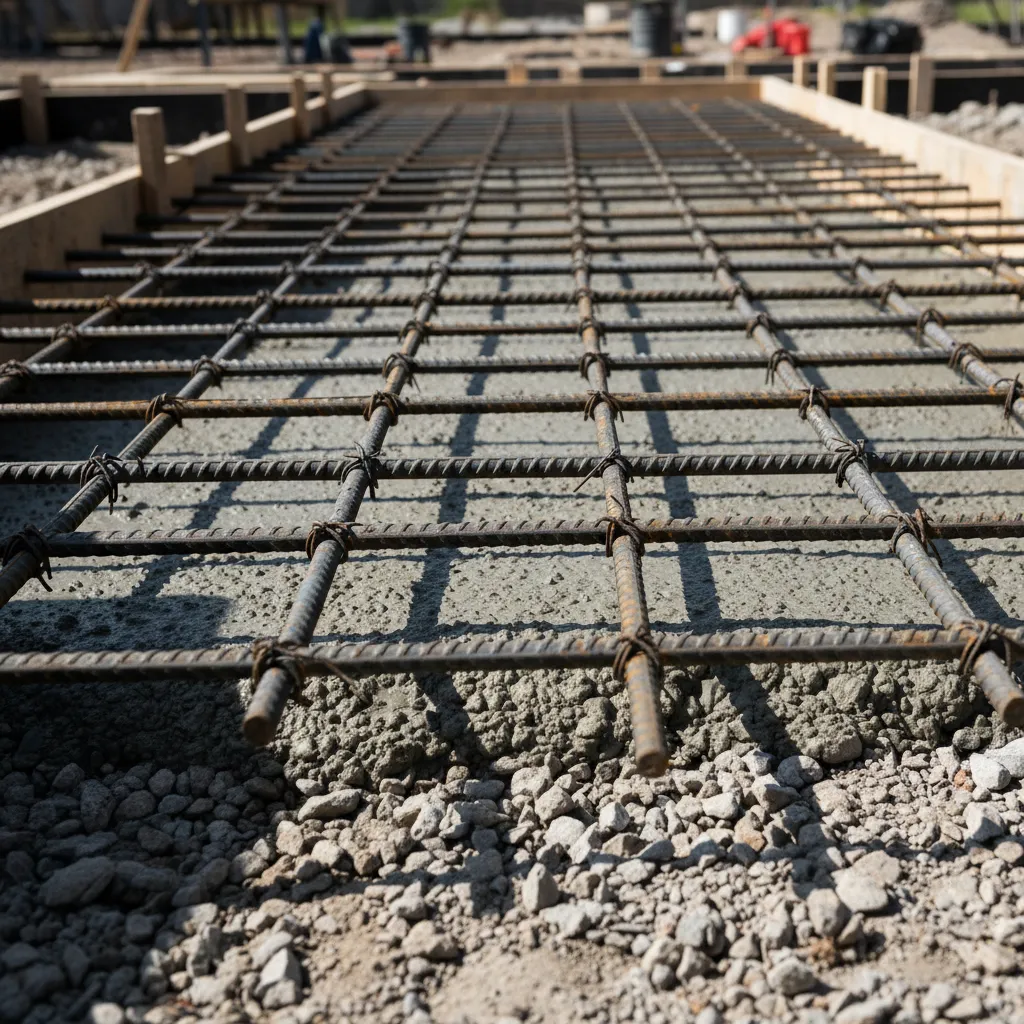

Qué acero de refuerzo se usa normalmente

El refuerzo de acero permite que la losa resista esfuerzos de flexión y evita fisuras estructurales.

Configuración típica en vivienda:

1. Malla electrosoldada superior e inferior.
2. Varillas de refuerzo en zonas de carga.
3. Refuerzo adicional en bordes y esquinas.

En algunos proyectos también se añaden nervaduras o vigas de cimentación integradas dentro de la losa.

save pin

Answer Box

Una losa de cimentación bien diseñada distribuye uniformemente el peso de la vivienda, reduce asentamientos y simplifica la construcción. El diseño debe basarse siempre en estudio de suelo, cálculo estructural y correcta planificación de instalaciones.

¿Cuánto cuesta una losa de cimentación para casa habitación?

El costo depende principalmente del espesor, el acero y las condiciones del terreno.

Rangos orientativos en vivienda:

1. Concreto y acero
2. Preparación del terreno
3. Excavación y compactación
4. Impermeabilización y drenaje

En muchos proyectos el costo real aumenta por elementos que casi nadie considera al inicio:

1. Sistema de drenaje
2. Aislamiento térmico
3. Barrera contra humedad

Estos elementos pueden representar hasta el 20% del costo total de la cimentación.

save pin

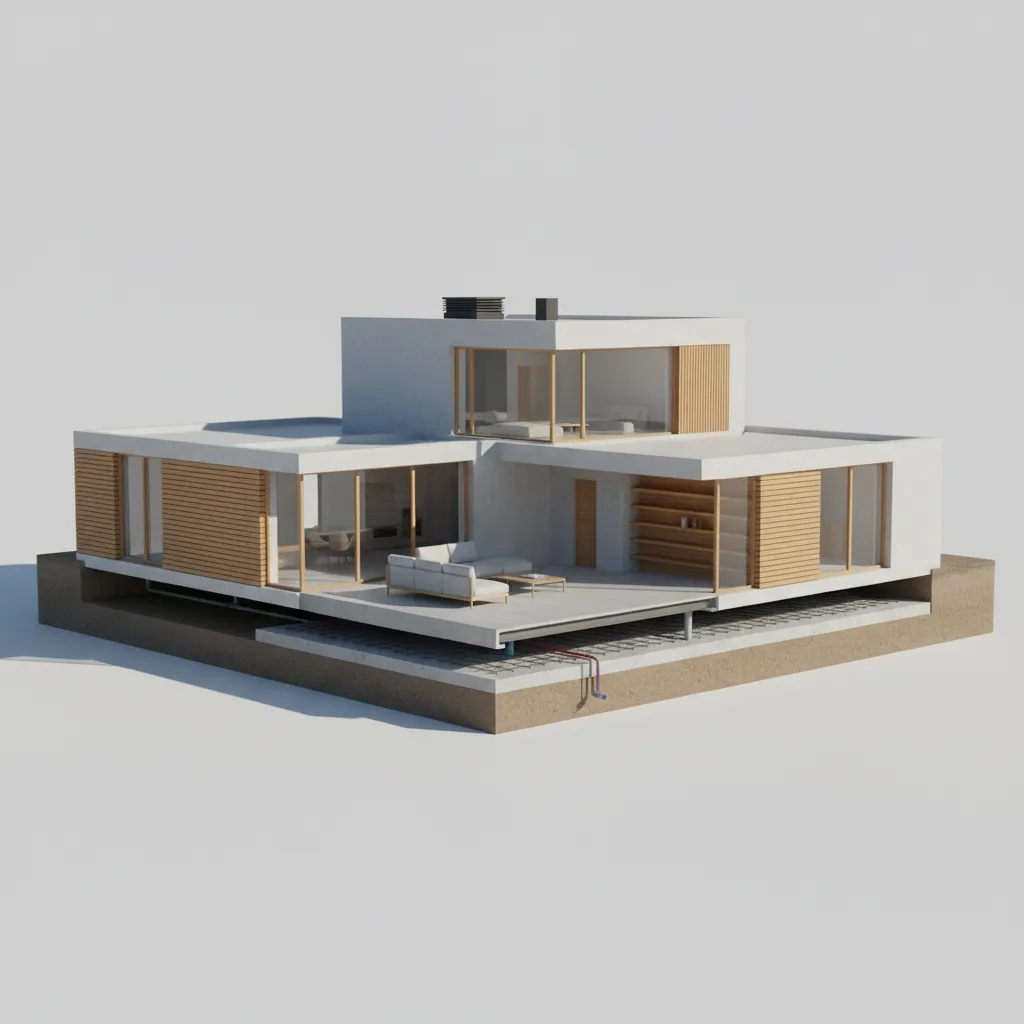

Cómo influye el diseño de la casa en la cimentación

La distribución arquitectónica cambia completamente el comportamiento estructural de la losa.

Por ejemplo:

1. Muros alineados reducen tensiones.
2. Grandes voladizos requieren refuerzos.
3. Espacios abiertos generan cargas más uniformes.

Por eso muchos estudios hoy coordinan el diseño interior con el estructural desde etapas tempranas, incluso utilizando simulaciones y modelos digitales de vivienda como los que se utilizan al explorar soluciones de diseño interior asistido por inteligencia artificial.

save pin

Final Summary

1. La losa de cimentación distribuye las cargas de toda la vivienda.
2. El estudio de suelo es imprescindible para su diseño.
3. Muchos problemas estructurales provienen del drenaje.
4. La distribución arquitectónica afecta directamente la cimentación.
5. Planificar instalaciones antes de construir evita reparaciones costosas.

FAQ

¿Qué espesor debe tener una losa de cimentación para casa habitación?

Generalmente entre 15 y 30 cm dependiendo de cargas, número de plantas y resistencia del suelo. Siempre debe definirse mediante cálculo estructural.

¿La losa de cimentación es mejor que las zapatas?

No siempre. Es mejor en suelos débiles o cuando se busca distribuir cargas uniformemente. En suelos firmes, las zapatas pueden ser más económicas.

¿Cuánto dura una losa de cimentación bien construida?

Con buen diseño y drenaje adecuado puede durar más de 70 años sin problemas estructurales significativos.

¿Se puede usar losa de cimentación en casas de dos plantas?

Sí. De hecho, es bastante común en viviendas de dos plantas cuando el terreno tiene baja capacidad portante.

¿El diseño de losa de cimentación para casa habitación necesita estudio de suelo?

Sí. El estudio de suelo es fundamental para determinar capacidad portante, tipo de cimentación y refuerzos necesarios.

¿Qué concreto se usa normalmente en una losa de cimentación?

Normalmente concreto estructural entre 250 y 300 kg/cm², aunque puede variar según el cálculo estructural.

¿El diseño de losa de cimentación para casa habitación incluye instalaciones?

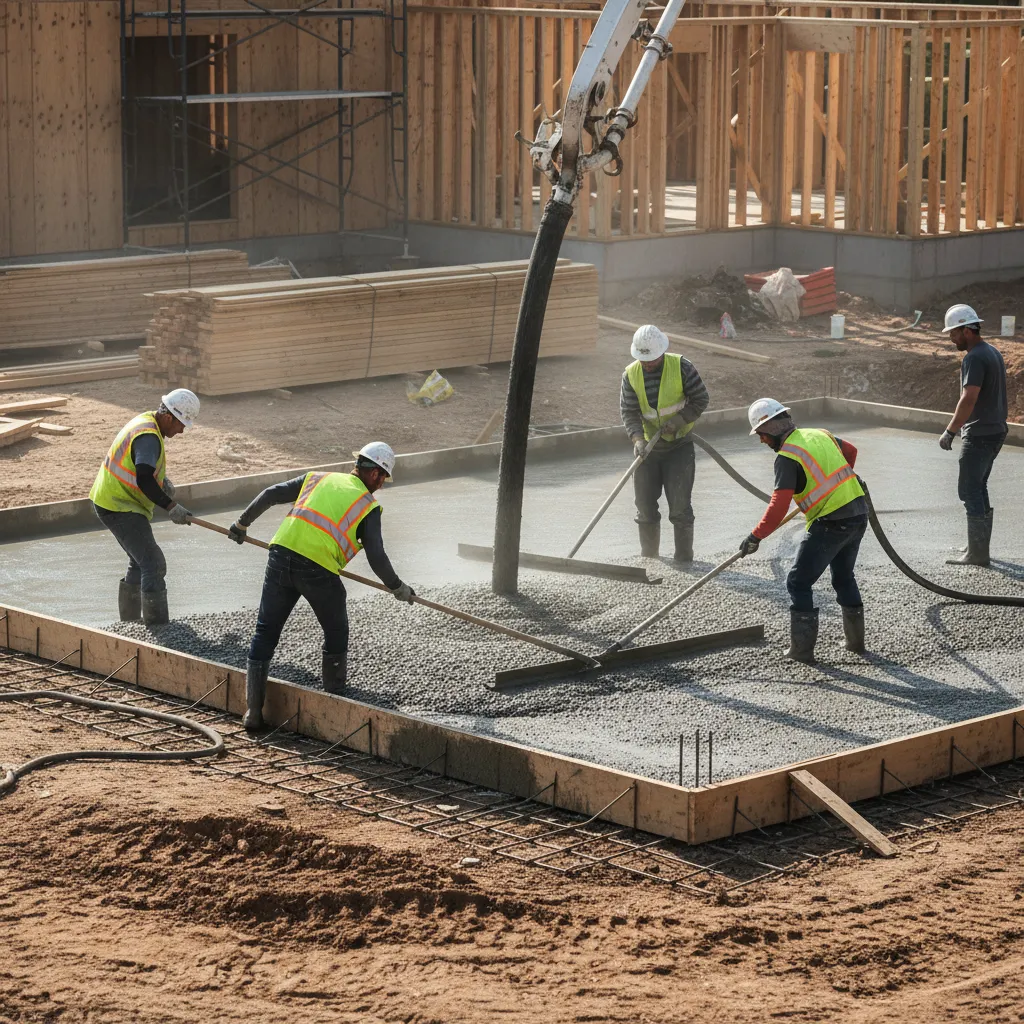

Debe incluirlas desde el inicio. Las tuberías de agua y drenaje suelen colocarse antes del vaciado del concreto.

¿Por qué aparecen grietas en una losa de cimentación?

Las causas más comunes son contracción del concreto, falta de juntas de control, drenaje deficiente o movimientos del suelo.
