Diseño de un aerogenerador: caso práctico paso a paso: Cómo se plantea un proyecto real de diseño de un aerogenerador desde la idea hasta el modelo técnico

Direct Answer

Un caso práctico de diseño de un aerogenerador consiste en definir la potencia objetivo, analizar el recurso eólico del lugar, dimensionar rotor y torre, seleccionar generador y validar el diseño mediante simulación estructural y energética. El proceso combina cálculos aerodinámicos, decisiones de ingeniería y pruebas virtuales antes de construir un prototipo.

Quick Takeaways

1. El diámetro del rotor determina la mayor parte de la producción energética.
2. Un error común es sobredimensionar el generador y no optimizar las palas.
3. El análisis del viento local es más importante que la potencia teórica.
4. El coste estructural de la torre suele subestimarse en proyectos académicos.
5. La simulación digital reduce errores antes de fabricar prototipos.

Introduction

En muchos trabajos universitarios y proyectos técnicos, el diseño de un aerogenerador se plantea como un ejercicio teórico. Sin embargo, cuando uno trabaja con proyectos reales de diseño —ya sea en arquitectura, ingeniería o planificación de espacios tecnológicos— descubre que la mayor dificultad no está en los cálculos, sino en tomar decisiones de diseño coherentes desde el principio.

Algo muy parecido ocurre cuando se modela un espacio complejo en herramientas digitales. Antes de construir, conviene probar distintas configuraciones. Por ejemplo, muchos diseñadores utilizan simulaciones espaciales como visualizar un diseño completo en 3D antes de ejecutarlo, porque permite detectar problemas que sobre el papel pasan desapercibidos.

En el caso de un aerogenerador sucede lo mismo: si el rotor, la torre o el generador no están equilibrados desde el inicio, el proyecto falla aunque los cálculos individuales sean correctos.

En este caso práctico vamos a recorrer el proceso completo: desde la definición del objetivo energético hasta el dimensionamiento de los componentes principales.

¿Qué parámetros definen el diseño de un aerogenerador?

Antes de dibujar una sola pala, el diseño depende de tres variables fundamentales.

Parámetros clave:

1. Velocidad media del viento
2. Potencia objetivo del sistema
3. Altura de instalación

En proyectos académicos se suele asumir una velocidad de viento entre 6 y 8 m/s. Este valor permite dimensionar aerogeneradores pequeños o medianos sin requerir torres extremadamente altas.

Un ejemplo típico de caso práctico:

1. Potencia objetivo: 5 kW
2. Velocidad media del viento: 7 m/s
3. Altura de torre: 18 m

Con estos datos ya se puede comenzar a estimar el tamaño del rotor.

save pin

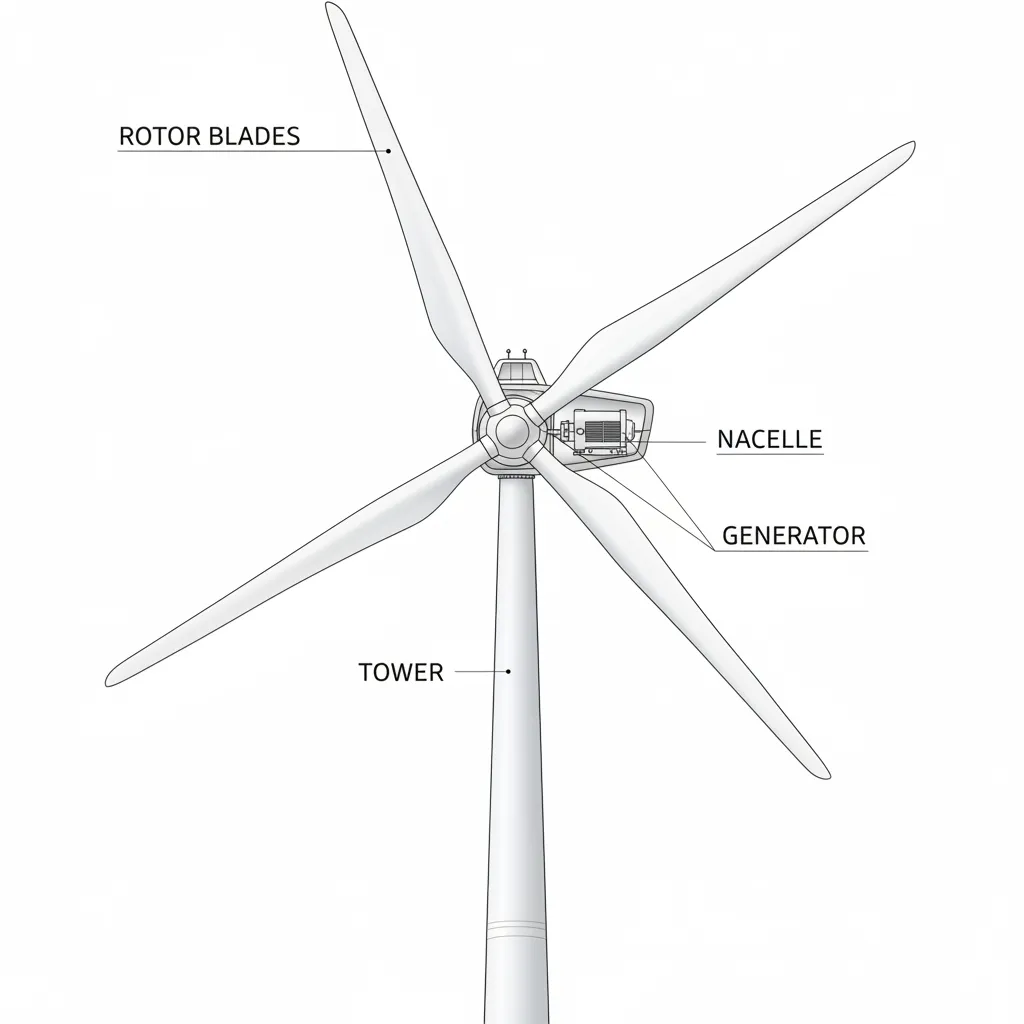

Cómo calcular el diámetro del rotor

La potencia capturada por un aerogenerador depende directamente del área barrida por las palas.

La fórmula básica es:

P = 0.5 · ρ · A · V³ · Cp

Donde:

1. ρ = densidad del aire
2. A = área del rotor
3. V = velocidad del viento
4. Cp = coeficiente de potencia

Para un generador de 5 kW con viento de 7 m/s, normalmente se obtiene:

1. Diámetro del rotor aproximado: 5–7 metros
2. Número de palas: 3
3. Velocidad de rotación: 150–300 rpm

Error común en proyectos académicos: intentar aumentar la potencia usando un generador más grande en lugar de ampliar el rotor. En energía eólica, el área de captación es la variable crítica.

Por qué el diseño de las palas es la parte más compleja

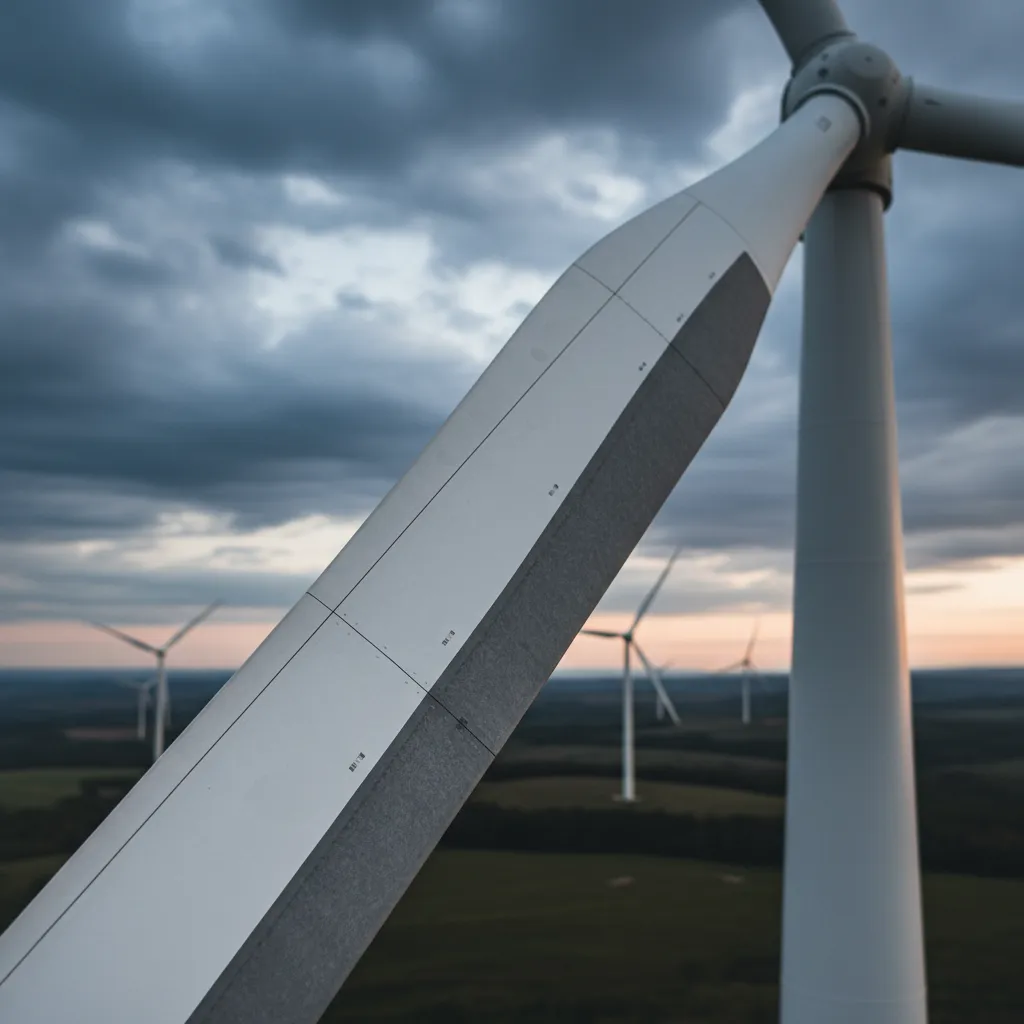

En muchos proyectos se subestima esta fase, pero el perfil aerodinámico de la pala determina la eficiencia real del aerogenerador.

Aspectos clave del diseño:

1. Perfil aerodinámico (NACA u otros)
2. Ángulo de ataque
3. Distribución del grosor
4. Torsión a lo largo de la pala

En proyectos reales se utilizan simulaciones CFD, pero en trabajos académicos se suele simplificar con perfiles estándar.

Curiosamente, una decisión contraintuitiva que aparece en muchos proyectos es que palas más largas no siempre significan más energía. Si el generador no está adaptado al par resultante, el sistema pierde eficiencia.

save pin

¿Cómo se dimensiona la torre del aerogenerador?

La torre suele parecer el elemento más simple, pero en la práctica representa una gran parte del coste estructural.

Factores principales:

1. Cargas de viento
2. Peso del generador y rotor
3. Frecuencia de vibración
4. Tipo de cimentación

Para aerogeneradores pequeños se usan principalmente:

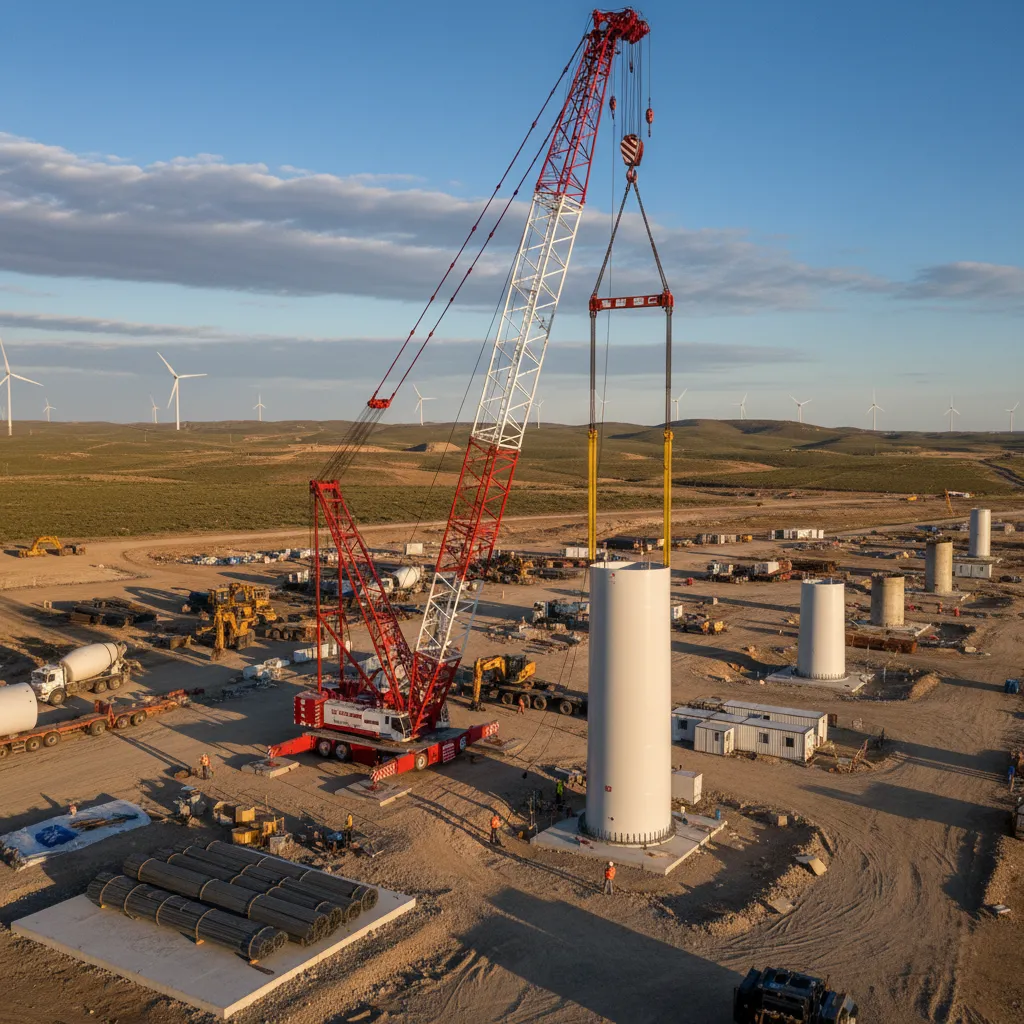

1. Torre tubular de acero
2. Torre de celosía

En muchos proyectos universitarios el coste de cimentación se ignora completamente, pero en proyectos reales puede representar hasta el 25% del presupuesto.

Algo similar ocurre cuando se planifican estructuras espaciales complejas. Herramientas como planificar estructuras y dimensiones en modelos 3Dayudan a prever conflictos estructurales antes de construir.

save pin

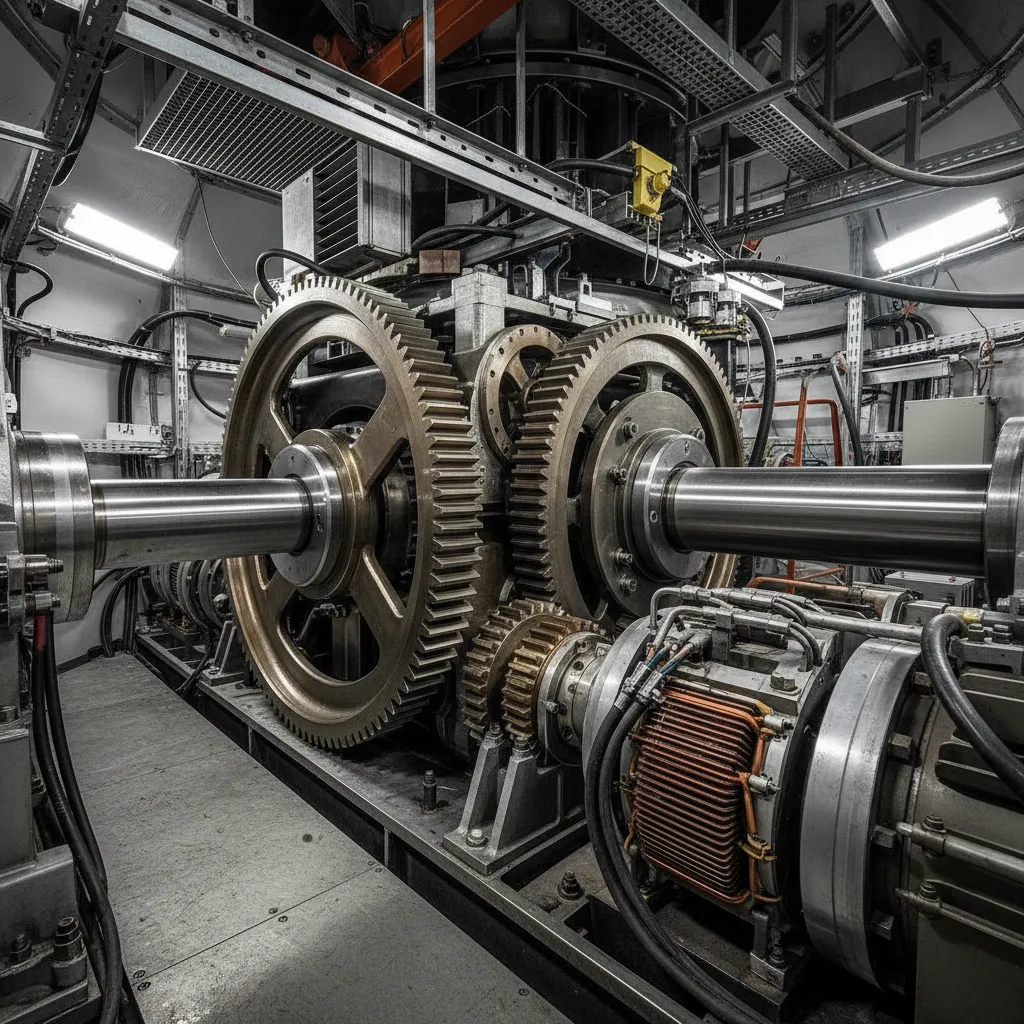

Selección del generador eléctrico

Una vez definido el rotor, se elige el generador adecuado.

Opciones habituales:

1. Generador síncrono de imanes permanentes
2. Generador asíncrono

Para aerogeneradores pequeños, los generadores de imanes permanentes son preferidos porque:

1. Funcionan a bajas revoluciones
2. Tienen menos mantenimiento
3. Ofrecen mayor eficiencia

Un punto poco mencionado en muchos manuales: el sistema electrónico de control (inversor, regulación y freno) puede ser más complejo que el propio generador.

save pin

Simulación y validación del diseño

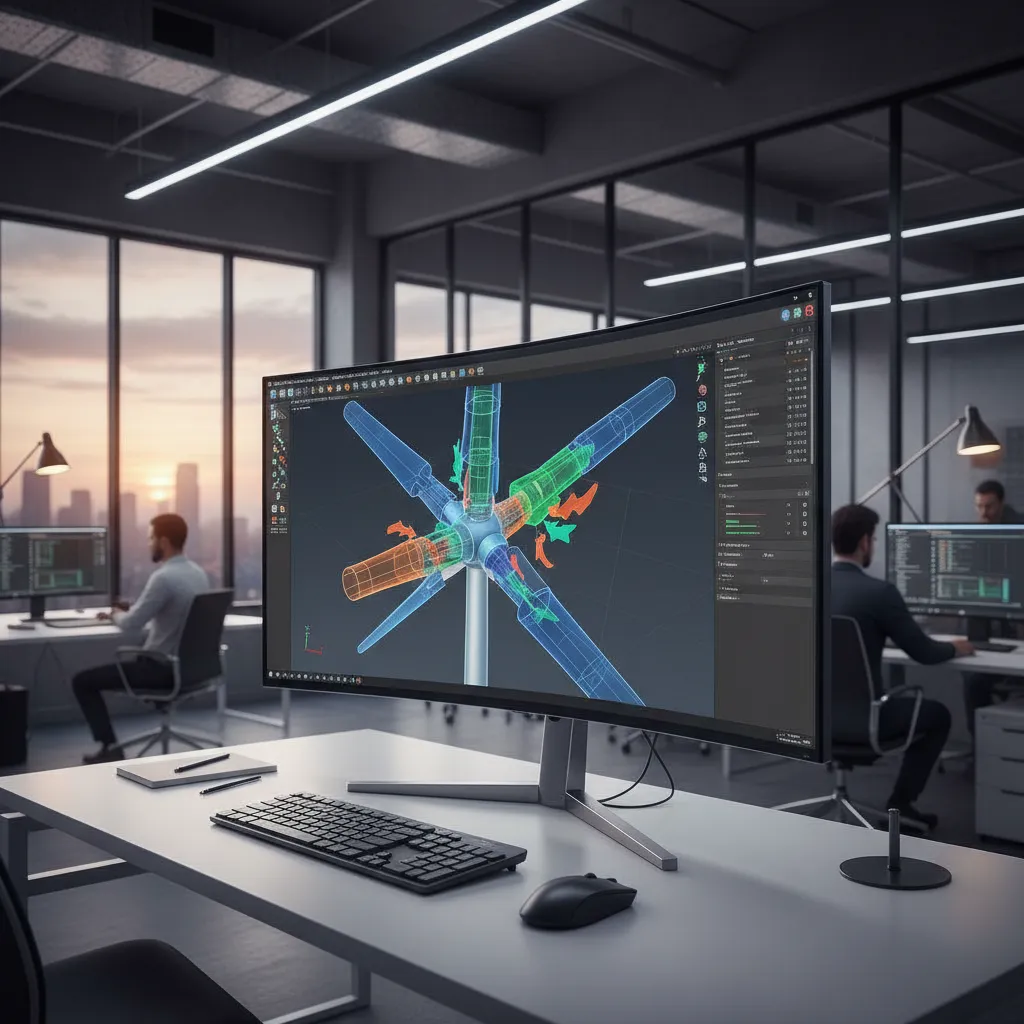

Antes de construir un prototipo, es recomendable validar el diseño mediante simulaciones.

Las simulaciones más utilizadas incluyen:

1. Análisis aerodinámico
2. Simulación estructural
3. Estimación de producción energética anual

Este paso evita uno de los errores más caros en proyectos de energía: descubrir fallos estructurales después de fabricar el sistema.

La lógica es similar a la planificación espacial digital: primero se prueban configuraciones virtuales y después se ejecuta el diseño final, como ocurre al crear planos y configuraciones antes de construir un proyecto.

save pin

Answer Box

Un caso práctico de diseño de un aerogenerador incluye cuatro fases: análisis del viento, dimensionamiento del rotor, diseño estructural de torre y selección del generador. La eficiencia del rotor suele determinar más del 70% del rendimiento final.

Errores comunes en el diseño de un aerogenerador

1. Elegir primero el generador en lugar del rotor.
2. Ignorar turbulencias del terreno.
3. Subestimar el coste de la torre.
4. No considerar mantenimiento.
5. Diseñar palas sin optimización aerodinámica.

Conclusiones del caso práctico

Cuando se analiza un proyecto completo, el diseño de un aerogenerador es menos un ejercicio de cálculo aislado y más un problema de equilibrio entre aerodinámica, estructura y generación eléctrica.

Final Summary

1. El rotor determina la mayor parte de la producción energética.
2. La torre puede representar una parte importante del coste total.
3. El diseño de palas es el factor técnico más complejo.
4. Las simulaciones reducen fallos antes de construir.
5. El análisis del viento local es clave para el rendimiento.

FAQ

1. ¿Qué es el diseño de un aerogenerador?

Es el proceso de dimensionar rotor, torre, generador y sistemas de control para producir energía eléctrica a partir del viento.

2. ¿Cuántas palas tiene normalmente un aerogenerador?

La mayoría utiliza tres palas porque ofrece un equilibrio óptimo entre estabilidad, eficiencia y ruido.

3. ¿Qué velocidad de viento se necesita?

Los aerogeneradores pequeños suelen diseñarse para velocidades medias entre 5 y 8 m/s.

4. ¿Cuál es la parte más importante del diseño de un aerogenerador?

El rotor. Su diámetro y eficiencia aerodinámica determinan la mayor parte de la energía producida.

5. ¿Qué altura debe tener la torre?

Depende del terreno, pero suele oscilar entre 15 y 30 metros en sistemas pequeños.

6. ¿Se puede hacer un aerogenerador casero?

Sí, pero la eficiencia suele ser baja si no se optimizan las palas y el generador.

7. ¿Qué software se usa para diseñar aerogeneradores?

Programas de simulación aerodinámica, CAD y análisis estructural.

8. ¿Cuánto cuesta fabricar un aerogenerador pequeño?

Un sistema doméstico puede costar entre 3.000 y 15.000 euros dependiendo del tamaño y los materiales.
