Diseño de un plano de una casa con escala: Cómo crear un plano de casa preciso y proporcional para evitar errores costosos en construcción o remodelación

Direct Answer

El diseño de un plano de una casa con escala consiste en representar las dimensiones reales de la vivienda utilizando una proporción fija, como 1:50 o 1:100. Esto permite visualizar correctamente el tamaño de los espacios, muebles y circulaciones antes de construir o remodelar. Un plano con escala evita errores de distribución, calcula mejor los materiales y facilita la comunicación con arquitectos o constructores.

Quick Takeaways

1. Un plano con escala mantiene proporciones reales entre espacios y muebles.
2. Las escalas más usadas en vivienda son 1:50 y 1:100.
3. Errores de escala suelen provocar pasillos demasiado estrechos o muebles que no caben.
4. Las herramientas digitales permiten ajustar la escala automáticamente.
5. Planificar con escala reduce retrabajos durante la construcción.

Introduction

Cuando un cliente llega al estudio con un boceto de su casa, casi siempre ocurre lo mismo: las habitaciones parecen enormes en el papel, pero al traducirlas a dimensiones reales empiezan los problemas. En más de diez años trabajando en diseño residencial he visto errores muy comunes cuando el diseño de un plano de una casa con escala no se plantea correctamente desde el principio.

Uno de los casos más frecuentes es descubrir que el salón no permite abrir bien el sofá, o que el pasillo queda demasiado estrecho para mover muebles. Estos problemas no aparecen cuando el plano se dibuja correctamente con proporciones reales. Hoy incluso herramientas digitales permiten hacerlo con bastante precisión, como cuando se trabaja con un creador de planos de casa online que ajusta automáticamente la escala y las medidas.

En este artículo voy a explicar cómo se diseña correctamente un plano con escala, qué errores veo constantemente en proyectos reales y qué decisiones marcan la diferencia entre un plano bonito y uno realmente funcional.

Qué significa realmente dibujar un plano con escala

Un plano con escala es una representación proporcional del espacio real.

En lugar de dibujar habitaciones “a ojo”, cada centímetro en el plano representa una distancia real. Esto permite calcular exactamente dimensiones, circulación y ubicación del mobiliario.

Escalas más utilizadas en vivienda:

1. 1:50 → 1 cm en el plano representa 50 cm reales.
2. 1:100 → 1 cm en el plano representa 1 metro real.
3. 1:25 → usada para detalles interiores o baños.

En proyectos de reforma de apartamentos pequeños suelo trabajar en escala 1:50 porque permite comprobar si realmente caben puertas, armarios o electrodomésticos.

Cómo hacer el diseño de un plano de una casa con escala paso a paso

El proceso profesional suele seguir una secuencia clara.

1. Medición del espacio real
2. Tomar medidas exactas de muros, columnas, ventanas y puertas.
3. Elegir la escala adecuada
4. Para viviendas completas normalmente se usa 1:100 o 1:50.
5. Dibujar el perímetro de la vivienda
6. Primero la estructura general antes de dividir habitaciones.
7. Distribuir espacios funcionales
8. Zona de día, zona de descanso y circulación.
9. Agregar mobiliario a escala
10. Esto es lo que realmente revela si el diseño funciona.

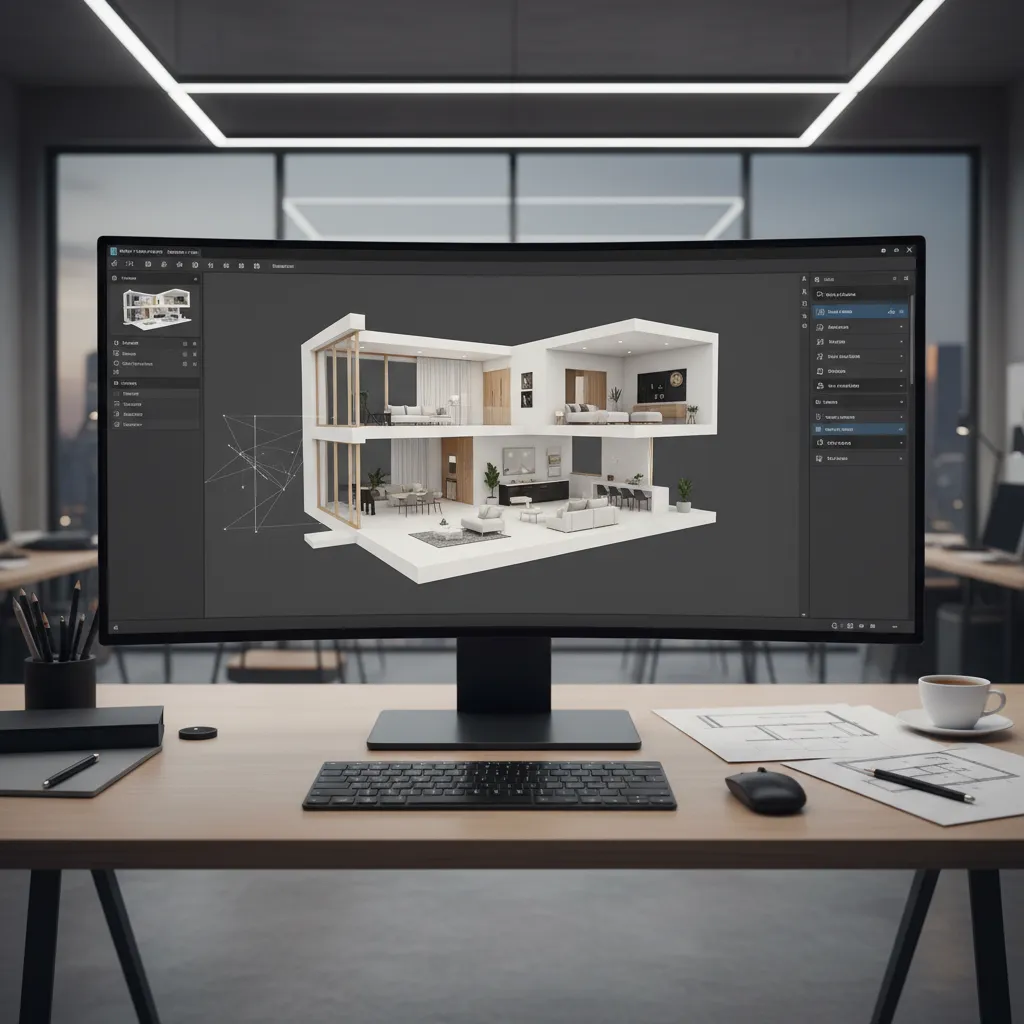

Hoy muchos diseñadores utilizan software especializado o un planificador de planos en 3Dpara comprobar proporciones rápidamente y visualizar el resultado final.

save pin

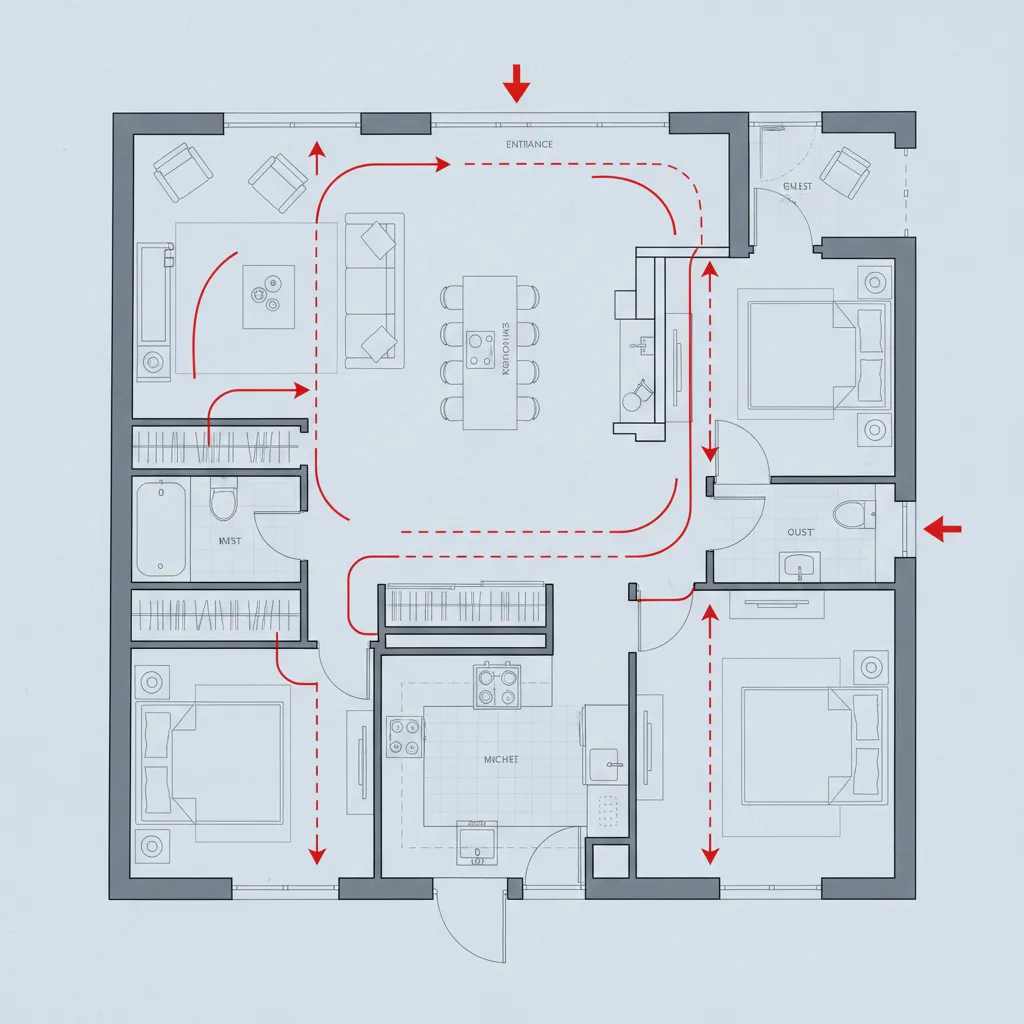

Por qué muchos planos de casas fallan aunque parezcan correctos

Un error muy común es diseñar habitaciones sin considerar la circulación.

He revisado muchos planos donde las medidas de la habitación parecen suficientes, pero al colocar muebles reales el espacio se vuelve incómodo.

Problemas que aparecen con frecuencia:

1. Pasillos menores a 80 cm
2. Puertas que chocan con muebles
3. Cocinas sin espacio de trabajo
4. Baños donde la puerta golpea el inodoro

Esto ocurre porque el plano se dibuja como esquema, no como espacio habitable real.

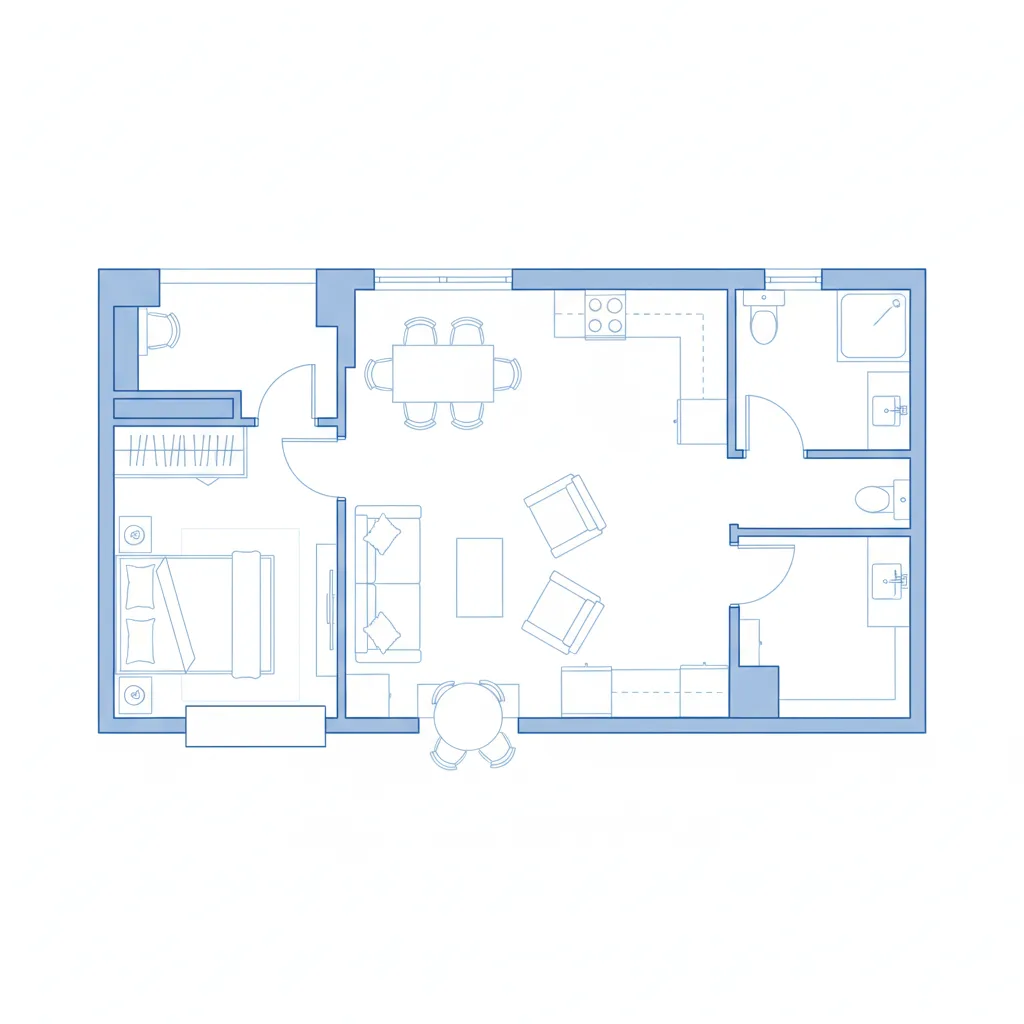

Errores ocultos que aparecen cuando no se usa escala correcta

Hay varios problemas que casi nadie menciona pero aparecen constantemente en proyectos reales.

1. Coste extra en obra: mover muros después del replanteo puede duplicar el coste.
2. Instalaciones mal ubicadas: cocina o baño mal dimensionados afectan fontanería.
3. Electrodomésticos que no encajan: algo muy común en cocinas.
4. Iluminación mal planificada: distancias incorrectas entre puntos de luz.

En reformas pequeñas, un error de 20 cm puede cambiar completamente la funcionalidad de un espacio.

save pin

Se puede diseñar un plano de casa con escala sin ser arquitecto

Sí, aunque con ciertas limitaciones.

Muchos propietarios diseñan el primer borrador de su vivienda antes de hablar con un profesional. Esto es totalmente válido si se trabaja con herramientas que respeten las proporciones.

Lo importante es:

1. Usar medidas reales
2. Colocar muebles a escala
3. Revisar circulaciones
4. Simular puertas y aperturas

Un buen punto de partida es probar la distribución con un planificador de distribución de habitacionesque permita ver cómo se comporta el espacio antes de construir.

save pin

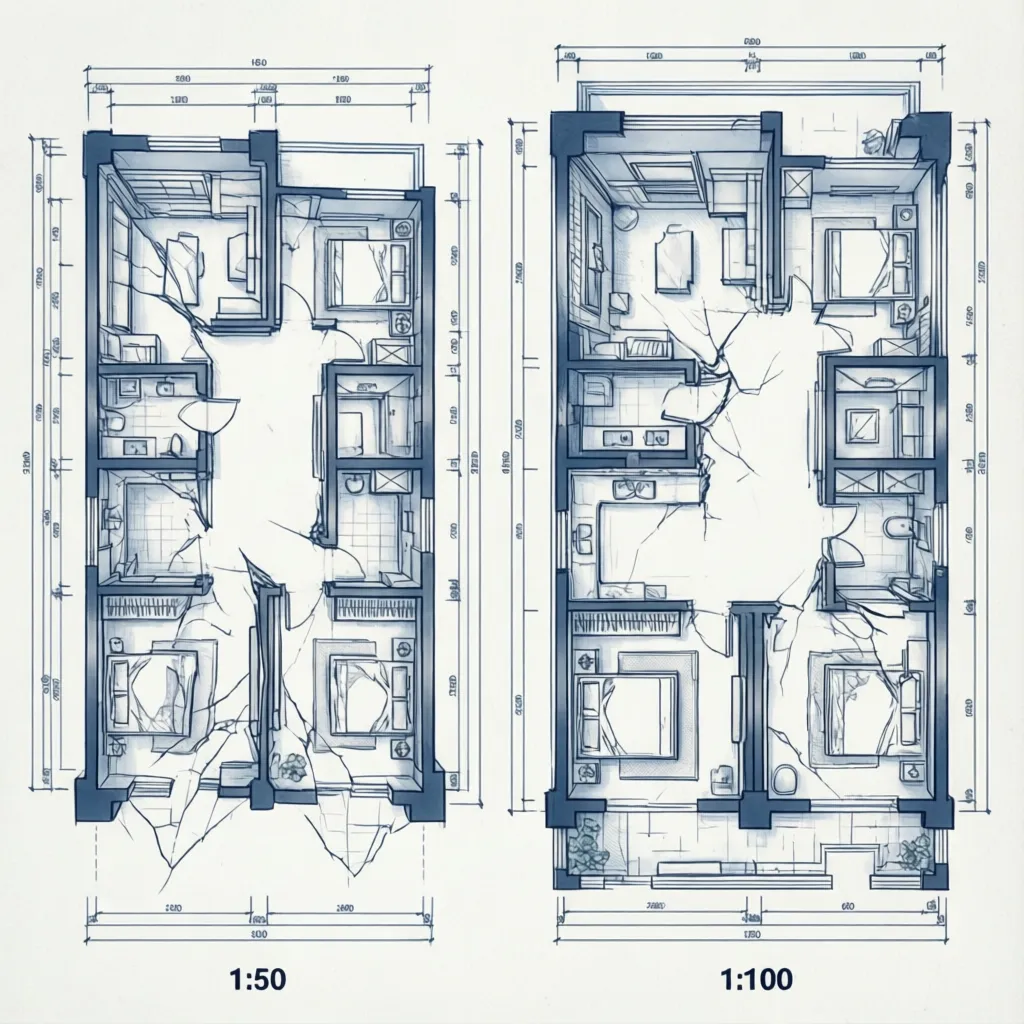

Cómo elegir la mejor escala para planos residenciales

No todas las escalas funcionan igual.

En mi práctica profesional uso esta referencia:

1. 1:100 → planos generales de viviendas completas.
2. 1:50 → distribución interior detallada.
3. 1:25 → baños, cocinas o carpintería.

Si el plano es para presentar una idea general, 1:100 suele ser suficiente. Pero si el objetivo es comprobar funcionalidad, 1:50 es mucho más fiable.

save pin

Answer Box

El diseño de un plano de una casa con escala permite representar el espacio real de forma proporcional. Las escalas más usadas son 1:50 y 1:100. Usar escala correcta evita errores de distribución, mejora la planificación del mobiliario y reduce problemas durante la construcción.

Qué detalles profesionales se suelen ignorar en los planos de casas

Incluso muchos planos bien dibujados olvidan pequeños detalles que afectan la vida diaria.

Entre los más importantes:

1. Espacio para abrir armarios
2. Distancia entre mesa y pared
3. Radio de apertura de puertas
4. Espacio para circulación alrededor de la cama

Cuando reviso planos de clientes, ajustar estos detalles suele mejorar el diseño más que cambiar la distribución completa.

save pin

Final Summary

1. Un plano con escala muestra proporciones reales del espacio.
2. Las escalas 1:50 y 1:100 son estándar en viviendas.
3. Muchos errores de diseño aparecen al colocar mobiliario real.
4. Planificar con escala reduce costes de obra.
5. Las herramientas digitales facilitan comprobar distribuciones.

FAQ

¿Qué es el diseño de un plano de una casa con escala?

Es la representación proporcional de una vivienda donde cada medida del plano corresponde a una distancia real usando una relación fija como 1:50 o 1:100.

¿Cuál es la escala más común para planos de casas?

Las más utilizadas son 1:50 para distribución interior y 1:100 para planos generales de vivienda.

¿Se puede hacer un plano de casa con escala a mano?

Sí. Solo necesitas papel milimetrado, una regla y elegir una escala clara como 1:100 para mantener proporciones.

¿Por qué es importante el diseño de un plano de una casa con escala?

Porque permite comprobar si los espacios realmente funcionan antes de construir, evitando errores costosos.

¿Qué errores ocurren si el plano no tiene escala?

Habitaciones mal dimensionadas, muebles que no caben, pasillos estrechos y problemas con puertas o instalaciones.

¿Qué software se usa para hacer planos con escala?

Existen herramientas profesionales de arquitectura y también planificadores digitales que permiten dibujar planos automáticamente a escala.

¿Cuánto mide un pasillo cómodo en un plano?

Lo recomendable es entre 90 y 120 cm para permitir circulación cómoda y mover muebles.

¿El diseño de un plano de una casa con escala sirve para construir?

Sí, pero normalmente debe revisarlo un arquitecto o técnico antes de usarlo para obra.
