Gambar Arsitek: Cara Membaca, Memahami, dan Memvisualisasikannya Sebelum Rumah Dibangun

Kamu baru saja menerima set gambar kerja dari arsitek — puluhan lembar berisi garis-garis, simbol, angka, dan notasi yang tampaknya sangat teknis dan rumit. Bagaimana cara membacanya? Apa bedanya denah, tampak, dan potongan? Dan yang paling penting — bagaimana cara memastikan apa yang digambar benar-benar sesuai dengan rumah impian yang ada di benakmu sebelum konstruksi dimulai?

Artikel ini membahas tuntas cara memahami gambar arsitek untuk pemilik rumah awam — tanpa jargon teknis yang berlebihan, dengan penjelasan yang praktis dan langsung bisa diterapkan.

Mengapa Pemilik Rumah Perlu Memahami Gambar Arsitek

Gambar kerja arsitek adalah kontrak visual antara pemilik rumah, arsitek, dan kontraktor. Setiap detail yang tertulis di gambar — ukuran ruangan, ketinggian dinding, posisi pintu dan jendela, spesifikasi material — adalah kesepakatan yang akan dieksekusi oleh kontraktor. Pemilik rumah yang tidak memahami gambar kerja tidak bisa memverifikasi apakah yang sedang dibangun sesuai dengan yang disepakati, dan tidak bisa mengidentifikasi kesalahan sebelum menjadi terlambat dan mahal untuk diperbaiki.

Lebih dari itu, memahami gambar arsitek memungkinkan kamu untuk berkomunikasi lebih efektif tentang perubahan yang ingin dilakukan — bukan dengan deskripsi verbal yang ambigu, tapi dengan referensi langsung ke elemen spesifik dalam gambar yang ingin diubah.

Jenis-Jenis Gambar dalam Set Gambar Kerja Arsitek

Denah lantai atau floor plan adalah pandangan dari atas bangunan setelah dipotong horizontal setinggi 1–1,2 meter dari lantai — memperlihatkan posisi dan dimensi semua dinding, pintu, jendela, tangga, dan ruangan. Ini adalah gambar yang paling sering digunakan sebagai referensi utama dalam diskusi tentang tata letak rumah. Setiap ruangan biasanya dilabeli dengan nama dan dimensinya, dan skala gambar ditunjukkan untuk memungkinkan pengukuran manual jika diperlukan.

Tampak atau elevation adalah pandangan dari samping bangunan yang menunjukkan tampilan eksterior dari empat sisi — depan, belakang, kiri, dan kanan. Gambar tampak memperlihatkan proporsi fasad, posisi dan ukuran jendela dan pintu pada fasad, ketinggian bangunan, desain atap, dan material atau finishing eksterior yang direncanakan. Ini adalah gambar yang paling berguna untuk membayangkan bagaimana tampilan luar rumah nantinya.

Potongan atau section adalah pandangan yang dihasilkan dari memotong bangunan secara vertikal — memperlihatkan ketinggian ruangan, tebal lantai dan atap, dan hubungan vertikal antara elemen-elemen bangunan yang tidak bisa dilihat dari denah atau tampak. Sangat penting untuk memahami tinggi plafon di berbagai bagian rumah, ketinggian tangga, dan bagaimana lantai bertingkat berhubungan satu sama lain.

Detail konstruksi adalah gambar dengan skala yang jauh lebih besar yang memperlihatkan cara konstruksi elemen-elemen spesifik — sambungan kayu, detail tangga, cara pemasangan kusen jendela, atau detail pondasi. Gambar detail sangat teknis dan biasanya lebih relevan bagi kontraktor dibanding pemilik rumah, namun sangat penting untuk memastikan kualitas konstruksi yang benar.

Gambar situasi atau site plan menunjukkan posisi bangunan dalam konteks lahan — termasuk jarak dari batas properti, posisi pagar, taman, carport, dan elemen lansekap lainnya. Sangat penting untuk memverifikasi bahwa rencana pembangunan sesuai dengan persyaratan GSB dan KDB yang ditetapkan oleh peraturan setempat.

Simbol-Simbol Umum dalam Gambar Arsitek

Dalam denah lantai, pintu selalu digambarkan sebagai garis tipis dengan busur yang menunjukkan area yang digunakan saat pintu terbuka — area busur ini harus selalu bebas dari furnitur. Jendela digambarkan sebagai tiga garis paralel tipis di dalam ketebalan dinding. Tangga digambarkan sebagai serangkaian garis horizontal yang mewakili anak tangga dengan panah yang menunjukkan arah naik. Dinding struktural biasanya digambar dengan garis yang lebih tebal atau diarsir berbeda dari dinding partisi non-struktural.

Skala gambar adalah informasi yang sangat penting untuk dibaca dengan benar. Skala 1:100 berarti 1 cm di gambar = 100 cm atau 1 meter di bangunan nyata. Skala 1:50 berarti 1 cm = 50 cm. Skala yang lebih kecil angkanya berarti gambar lebih detail — detail konstruksi biasanya digambar pada skala 1:10 atau 1:5 yang sangat detail.

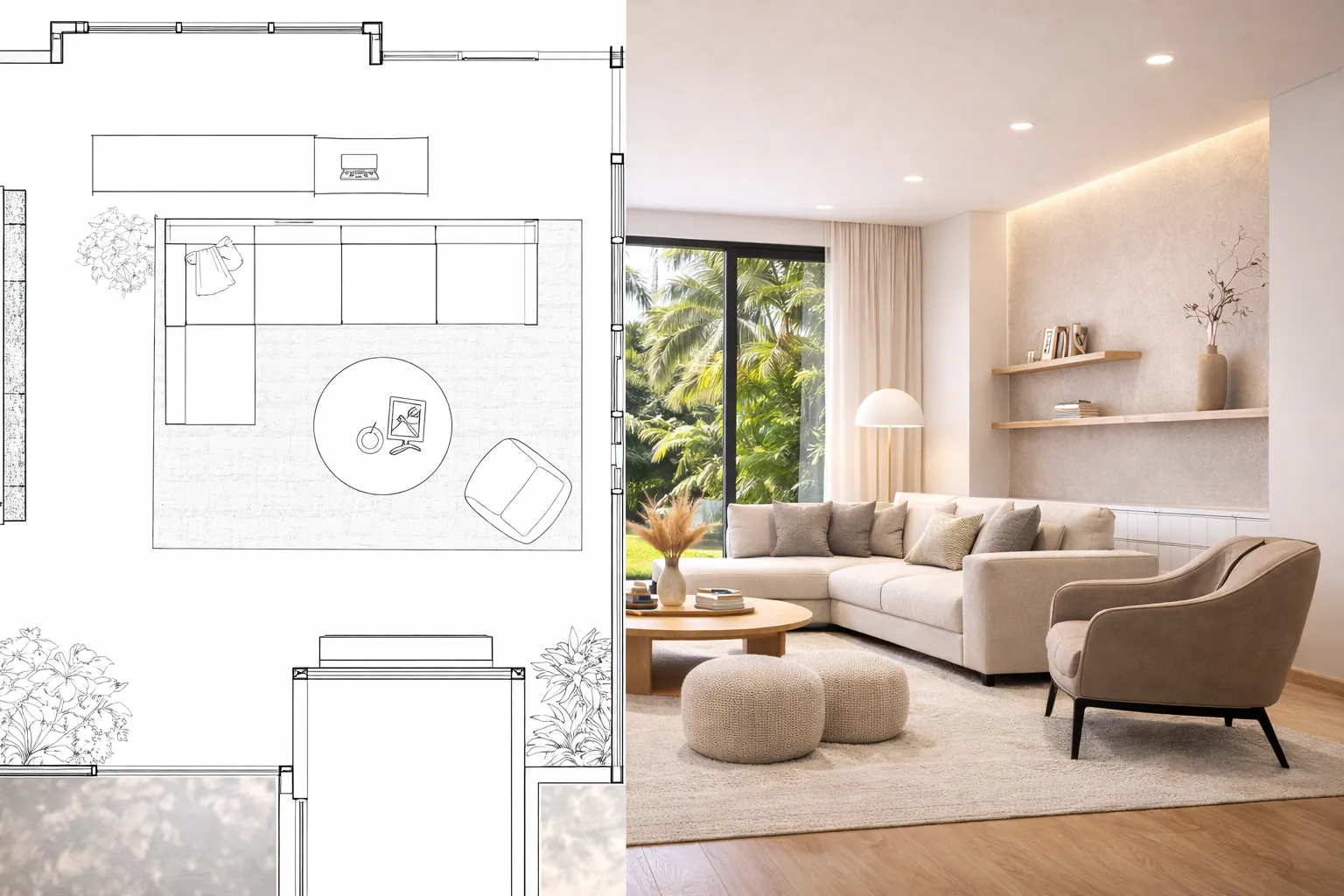

Cara Membaca Dimensi dalam Gambar Denah

Dimensi dalam gambar arsitek biasanya dinyatakan dalam milimeter — jadi angka 3000 berarti 3.000 mm atau 3 meter. Ini adalah konvensi standar dalam industri konstruksi Indonesia yang bertujuan menghindari kebingungan antara meter dan sentimeter. Dimensi biasanya ditunjukkan dengan garis dimensi yang menghubungkan dua titik dengan angka di tengahnya.

Perhatikan apakah dimensi yang ditunjukkan adalah dimensi bersih ruangan (dari permukaan dinding ke permukaan dinding) atau dimensi as-ke-as (dari sumbu dinding ke sumbu dinding lainnya). Perbedaan ini bisa menjadi 15–30 cm tergantung ketebalan dinding — perbedaan yang sangat signifikan saat merencanakan ukuran furnitur yang akan diletakkan di ruangan tersebut.

save pin

Keterbatasan Gambar 2D dan Solusinya

Gambar arsitek 2D konvensional, meski sangat informatif secara teknis, memiliki keterbatasan fundamental — sangat sulit bagi orang yang bukan profesional teknis untuk membayangkan seperti apa ruangan tiga dimensi yang sesungguhnya dari sekumpulan garis dan angka di atas kertas. Tinggi plafon yang tertulis 3,2 meter di gambar potongan — apakah itu terasa lega atau tidak di ruang tamu berukuran 4x5 meter? Jendela yang digambar berukuran 90x150 cm di tampak — apakah itu cukup untuk memasukkan cahaya yang nyaman ke dalam kamar tidur 3x4 meter?

Pertanyaan-pertanyaan seperti ini hampir tidak mungkin dijawab dengan akurat hanya dari gambar 2D, namun sangat mudah dijawab melalui visualisasi 3D yang akurat. Inilah celah yang diisi oleh teknologi seperti Coohom — memungkinkan pemilik rumah untuk melihat interpretasi tiga dimensi yang akurat dari gambar arsitek mereka sebelum konstruksi dimulai.

Perbandingan Cara Memvisualisasikan Gambar Arsitek

Cara Menggunakan Gambar Arsitek sebagai Dasar Desain di Coohom

Coohom memungkinkan kamu untuk mengimpor denah dari file gambar arsitek sebagai dasar rancangan digital — sehingga kamu tidak perlu mengukur ulang dari nol. Dengan denah yang sudah akurat sebagai landasan, kamu bisa langsung mengisi ruangan dengan furnitur dari katalog 600.000 lebih model 3D, memilih material finishing untuk lantai dan dinding, mengatur pencahayaan, dan melihat hasilnya dalam render 4K fotorealistis.

Proses ini sangat berguna sebagai langkah verifikasi sebelum memberikan persetujuan final kepada kontraktor — memastikan bahwa ruangan-ruangan di gambar arsitek benar-benar akan bisa difungsikan dan didekorasi sesuai dengan kebutuhan nyata, bukan hanya terlihat bagus di atas kertas. Identifikasi masalah seperti ruangan yang terlalu sempit untuk furnitur yang dibutuhkan, atau koridor yang terlalu pendek untuk penempatan tangga yang nyaman — semua bisa ditemukan dan diselesaikan dalam tahap digital sebelum menjadi masalah di lapangan. Coohom tersedia via browser atau aplikasi desktop Windows dan macOS tanpa perlu keahlian teknis apapun.

Kesimpulan

Memahami gambar arsitek adalah kemampuan yang memberdayakan pemilik rumah untuk terlibat secara aktif dan cerdas dalam proses pembangunan rumah mereka. Tidak perlu menjadi profesional teknis untuk memahami esensi dari denah, tampak, dan potongan — cukup memahami prinsip-prinsip dasar yang dibahas di artikel ini untuk bisa berkomunikasi lebih efektif dengan arsitek dan kontraktor, serta memverifikasi bahwa yang dibangun benar-benar sesuai visi.

Manfaatkan Coohom untuk mengubah gambar arsitek dua dimensi menjadi visualisasi tiga dimensi yang akurat dan fotorealistis — gratis via browser atau aplikasi desktop Windows dan macOS. Ubah Denah Menjadi Visualisasi 3D Sekarang

FAQ

1. Apa itu denah lantai dan bagaimana cara membacanya?

Denah lantai adalah pandangan dari atas bangunan setelah dipotong setinggi 1–1,2 meter dari lantai, memperlihatkan posisi semua dinding, pintu, jendela, dan ruangan beserta dimensinya. Dimensi biasanya dalam milimeter — angka 3000 berarti 3 meter. Pintu digambarkan dengan busur yang menunjukkan area bukaan yang harus bebas dari furnitur.

2. Apa perbedaan gambar tampak dan gambar potongan?

Gambar tampak menunjukkan pandangan eksterior bangunan dari samping — bagaimana fasad terlihat dari luar. Gambar potongan menunjukkan irisan vertikal bangunan yang memperlihatkan ketinggian ruangan, tebal lantai dan atap, dan hubungan vertikal antar elemen yang tidak bisa dilihat dari denah atau tampak.

3. Bisakah saya mengubah gambar denah arsitek menjadi visualisasi 3D sendiri?

Ya, Coohom via browser atau aplikasi desktop Windows dan macOS memungkinkan kamu mengimpor denah dan mengembangkannya menjadi model 3D lengkap dengan furnitur, material, dan pencahayaan yang bisa dirender dalam kualitas 4K fotorealistis tanpa perlu keahlian teknis apapun.

4. Apa yang harus diperhatikan saat menerima gambar kerja dari arsitek?

Verifikasi kesesuaian dimensi ruangan dengan kebutuhan furnitur yang direncanakan, pastikan arah bukaan pintu tidak menghalangi pergerakan atau furnitur, cek ketinggian plafon di gambar potongan, verifikasi posisi dan ukuran jendela untuk cahaya dan ventilasi yang memadai, dan pastikan semua spesifikasi material yang disepakati tercantum dengan jelas.

5. Apakah gambar arsitek bisa diubah setelah konstruksi dimulai?

Bisa, namun semakin jauh progress konstruksi semakin mahal dan semakin sulit untuk melakukan perubahan. Perubahan sebelum konstruksi dimulai tidak ada biaya tambahan. Perubahan saat fondasi sedang dikerjakan masih relatif mudah. Perubahan setelah dinding berdiri bisa sangat mahal dan membutuhkan pembongkaran.

6. Skala gambar arsitek yang paling umum digunakan adalah berapa?

Denah dan tampak umumnya menggunakan skala 1:100 atau 1:50. Detail konstruksi menggunakan skala 1:20, 1:10, atau bahkan 1:5 untuk detail yang sangat spesifik. Site plan menggunakan skala 1:200 atau 1:500 tergantung ukuran lahan.

7. Apakah saya harus memahami semua gambar teknis dalam set gambar kerja?

Sebagai pemilik rumah, fokus pada gambar denah, tampak, dan potongan — ketiganya cukup untuk memahami bentuk dan ukuran ruang yang akan dibangun. Gambar detail konstruksi lebih relevan untuk kontraktor dan pengawas lapangan. Yang paling penting adalah kamu bisa memverifikasi dimensi ruangan dan tampilan eksterior sesuai dengan yang disepakati.

8. Bagaimana cara memastikan gambar arsitek sesuai dengan ekspektasi saya?

Gunakan Coohom untuk mengubah gambar 2D menjadi visualisasi 3D fotorealistis yang bisa kamu lihat dari berbagai sudut pandang. Ini adalah cara paling efektif untuk memverifikasi bahwa rancangan arsitek benar-benar sesuai dengan visi yang ada di benakmu — sebelum konstruksi dimulai dan sebelum ada yang terlambat untuk diubah.
