Gambar Denah Rumah Instalasi Listrik yang Aman: Panduan praktis menyusun denah instalasi listrik rumah agar rapi, aman, dan mudah dipasang sejak tahap perencanaan

Direct Answer

Apa itu gambar denah rumah instalasi listrik?

Gambar denah rumah instalasi listrik adalah peta penempatan kabel, saklar, stop kontak, lampu, dan panel listrik pada denah rumah. Denah ini membantu tukang listrik memasang instalasi secara aman, rapi, dan efisien sejak awal pembangunan.

Tanpa denah instalasi listrik yang jelas, risiko kesalahan pemasangan, kabel berlebihan, hingga biaya tambahan sering terjadi di banyak proyek rumah.

Quick Takeaways

1. Denah listrik membantu pemasangan kabel lebih rapi dan aman.
2. Perencanaan sejak awal bisa menghemat biaya renovasi listrik.
3. Kesalahan paling umum adalah kekurangan stop kontak.
4. Panel listrik sebaiknya mudah diakses namun tidak terlihat.
5. Setiap ruangan idealnya memiliki sirkuit listrik terpisah.

Introduction

Dalam banyak proyek desain rumah yang pernah saya tangani, satu hal yang sering diremehkan adalah gambar denah rumah instalasi listrik. Banyak pemilik rumah fokus pada layout ruang atau tampilan interior, tetapi lupa bahwa sistem listrik adalah "urat nadi" rumah.

Saya pernah menangani proyek renovasi rumah di Bandung yang tampak rapi secara desain, tetapi instalasi listriknya kacau. Stop kontak hanya ada di satu sisi ruangan, kabel harus ditarik ulang, dan akhirnya pemilik rumah harus membongkar sebagian dinding.

Masalah seperti ini sebenarnya bisa dihindari jika sejak awal dibuat denah listrik yang jelas. Bahkan saat ini proses perencanaan jauh lebih mudah karena kita bisa mencoba simulasi tata ruang menggunakan alat digital seperti perencana tata ruang rumah secara visualsebelum menentukan titik listrik.

Di artikel ini saya akan membahas bagaimana membuat denah instalasi listrik rumah yang benar, kesalahan yang sering terjadi di proyek nyata, dan beberapa keputusan desain yang jarang dibahas tetapi sangat berpengaruh.

save pin

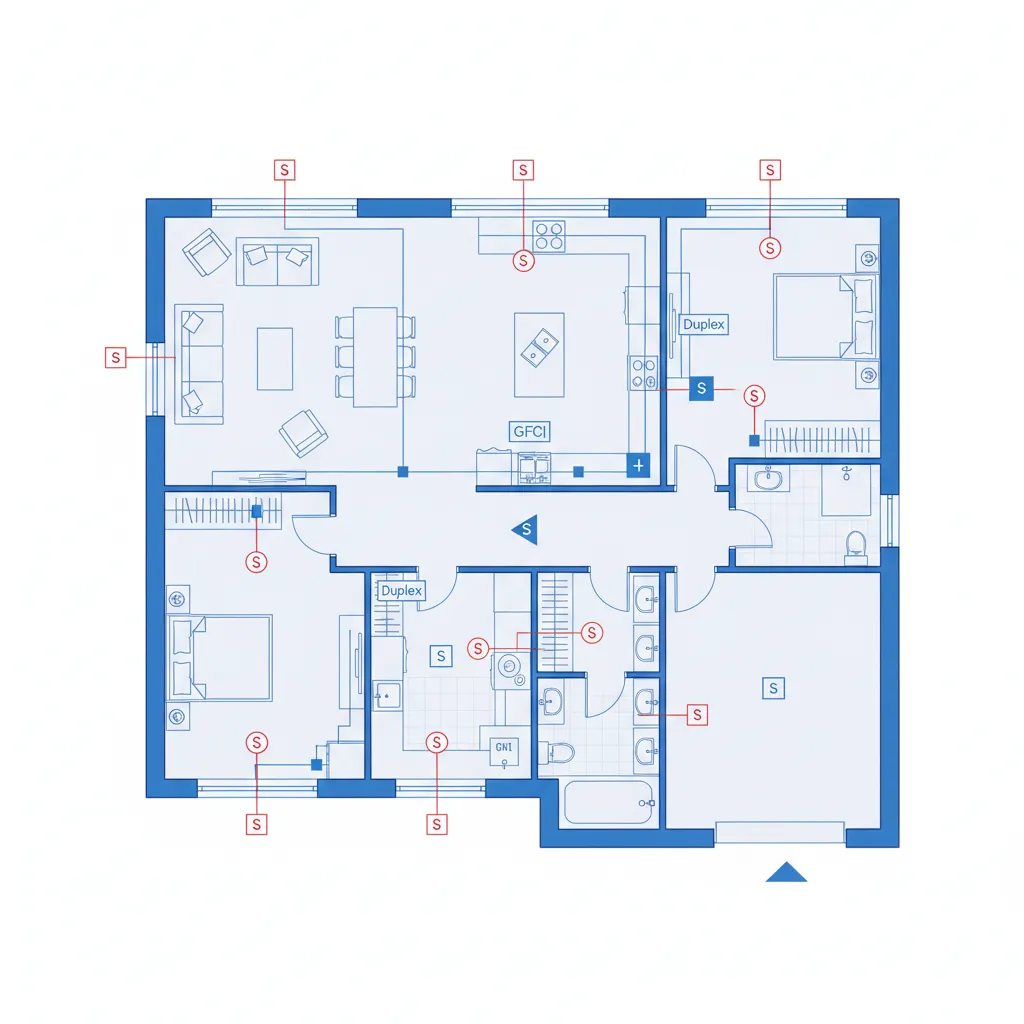

Bagaimana struktur dasar denah instalasi listrik rumah?

Insight utama: Denah listrik yang baik selalu mengikuti fungsi ruang, bukan hanya mengikuti posisi dinding.

Dalam praktik desain interior, saya selalu menyusun denah listrik setelah layout furnitur selesai. Banyak orang membuat titik listrik dulu, padahal posisi furnitur sangat menentukan kebutuhan listrik.

Struktur dasar denah instalasi listrik biasanya meliputi:

1. Panel listrik utama
2. Titik lampu plafon
3. Saklar lampu
4. Stop kontak
5. Jalur kabel
6. MCB atau pembagi sirkuit

Contoh sederhana pembagian listrik rumah:

1. Sirkuit lampu
2. Sirkuit stop kontak umum
3. Sirkuit dapur
4. Sirkuit AC
5. Sirkuit pompa air

Di banyak proyek rumah modern, setiap area utama memiliki jalur listrik terpisah agar lebih aman jika terjadi overload.

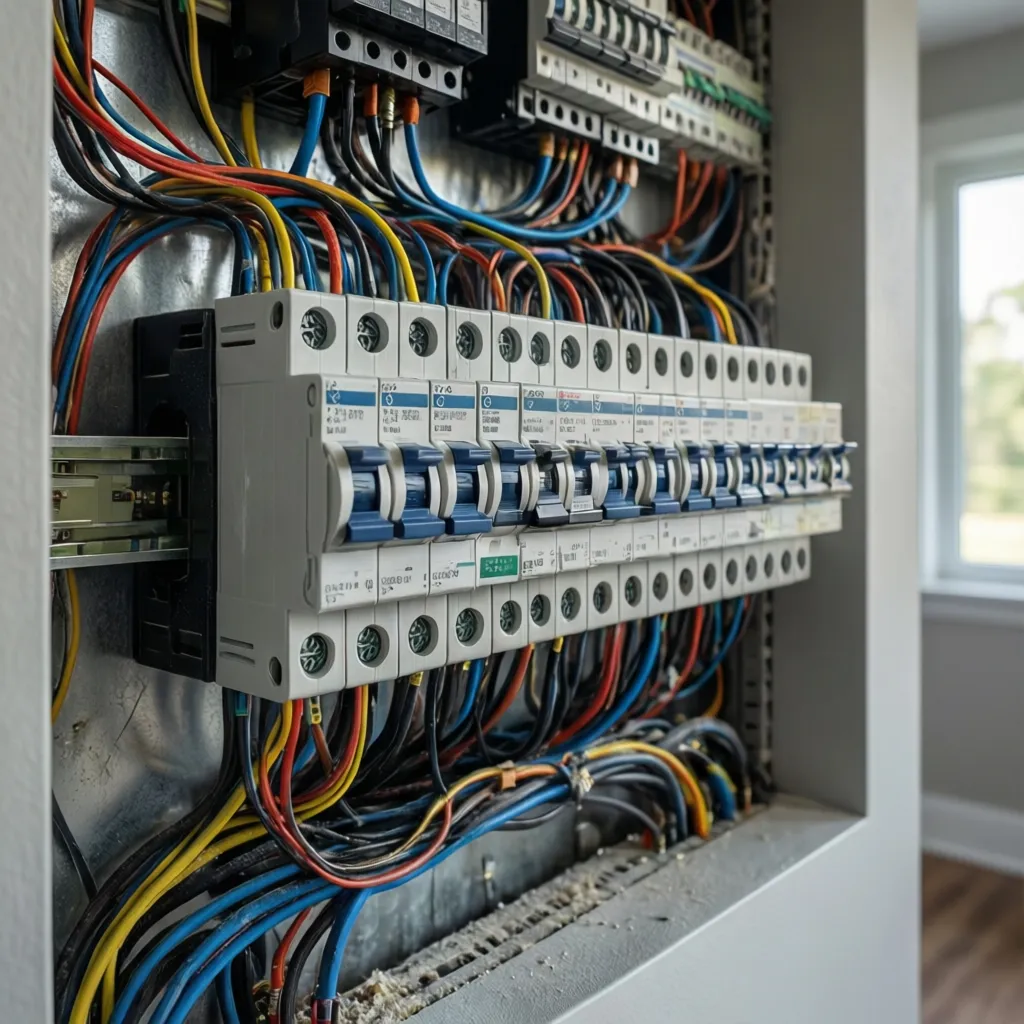

Mengapa banyak rumah mengalami masalah instalasi listrik?

Insight utama: Masalah listrik rumah sering terjadi bukan karena material buruk, tetapi karena perencanaan yang kurang detail.

Dari pengalaman proyek, ada beberapa kesalahan yang hampir selalu muncul.

1. Terlalu sedikit stop kontak
2. Panel listrik sulit dijangkau
3. Tidak ada jalur khusus untuk alat listrik besar
4. Saklar ditempatkan di posisi tidak ergonomis

Salah satu kesalahan yang jarang dibahas adalah tidak memperhitungkan perkembangan perangkat elektronik. Rumah yang dibangun 10 tahun lalu biasanya hanya memiliki 1–2 stop kontak per ruangan, sementara sekarang kita membutuhkan lebih banyak.

Trade-off yang sering terjadi: semakin banyak titik listrik, semakin tinggi biaya kabel dan instalasi. Namun biaya ini jauh lebih murah dibanding renovasi ulang dinding.

save pin

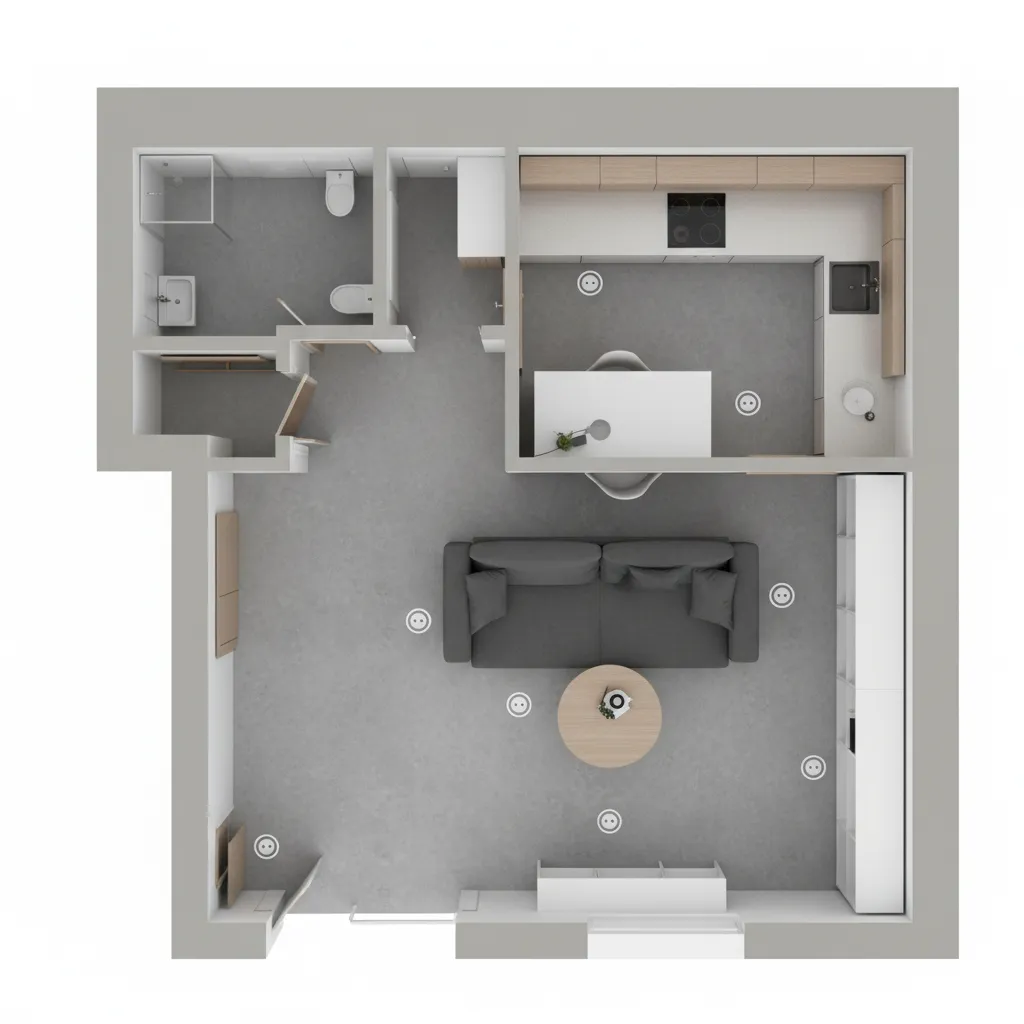

Bagaimana menentukan posisi stop kontak yang ideal?

Insight utama: Posisi stop kontak seharusnya mengikuti aktivitas penghuni, bukan sekadar simetris di dinding.

Saat mendesain interior rumah klien, saya biasanya mulai dengan memetakan aktivitas di setiap ruangan.

Contoh pendekatan praktis:

1. Ruang tamu: stop kontak dekat sofa untuk charger dan lampu lantai
2. Kamar tidur: dua stop kontak di samping tempat tidur
3. Dapur: stop kontak tambahan untuk peralatan kecil
4. Area kerja: minimal 4 titik listrik

Salah satu solusi yang sekarang sering digunakan adalah simulasi tata ruang menggunakan pembuat denah rumah digital untuk melihat hubungan antara furnitur dan titik listrik sebelum pembangunan.

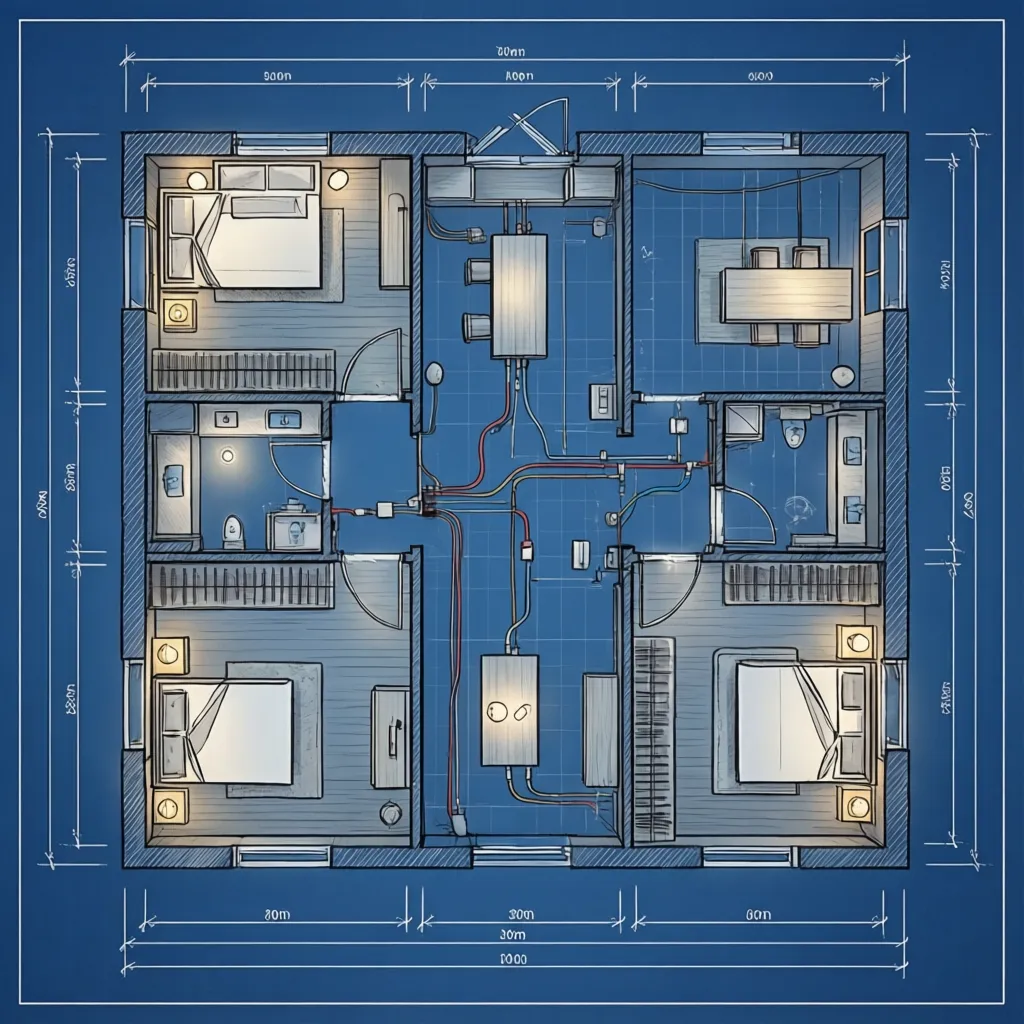

Apakah semua ruangan harus memiliki sirkuit listrik terpisah?

Insight utama: Tidak semua ruangan membutuhkan sirkuit sendiri, tetapi dapur dan AC hampir selalu perlu jalur khusus.

Dalam proyek rumah modern, pembagian sirkuit biasanya seperti berikut:

1. Lampu seluruh rumah
2. Stop kontak area umum
3. Dapur
4. AC
5. Water heater

Kesalahan yang sering terjadi adalah menggabungkan terlalu banyak perangkat pada satu jalur listrik. Akibatnya MCB sering turun.

Biaya tersembunyi yang jarang diperhitungkan adalah penambahan panel listrik jika kapasitas rumah meningkat setelah renovasi.

save pin

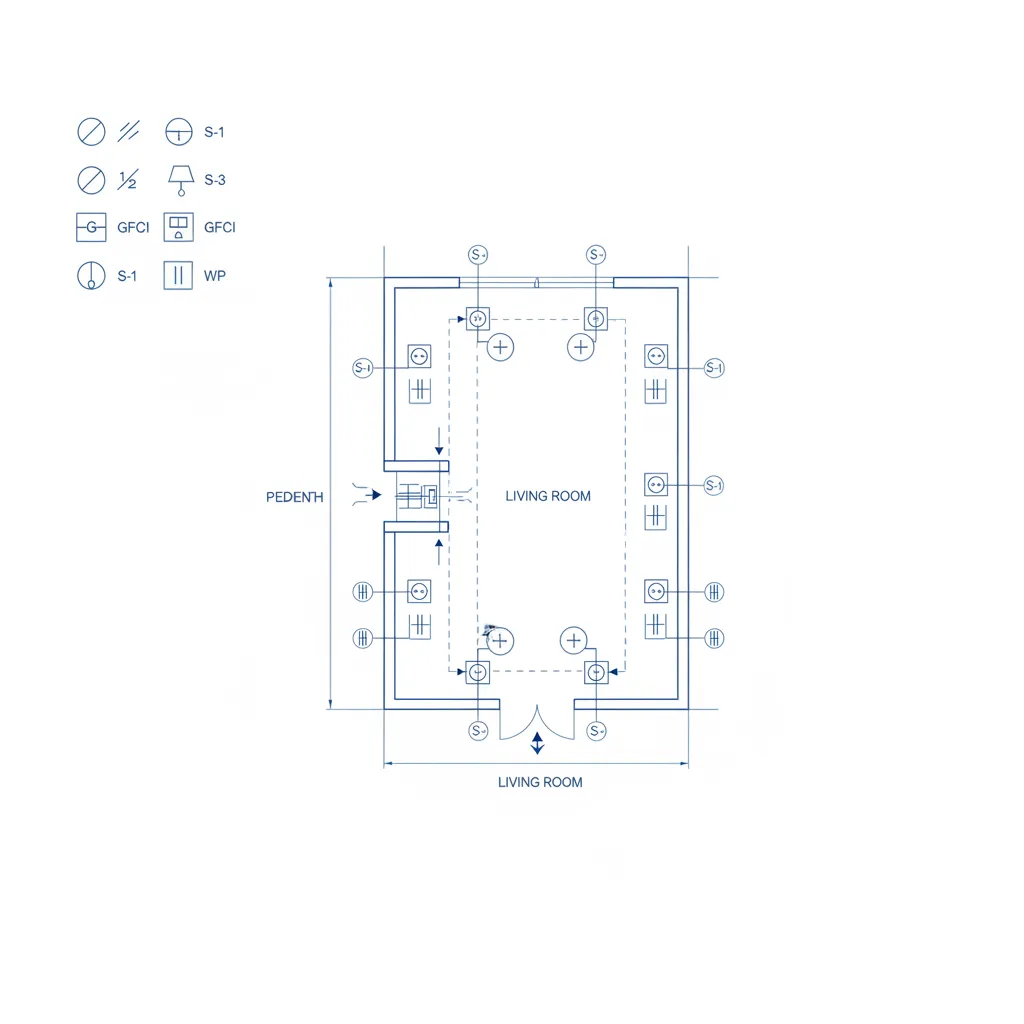

Bagaimana membuat gambar denah instalasi listrik lebih mudah dipahami tukang?

Insight utama: Denah listrik yang baik harus bisa dipahami tukang dalam beberapa detik.

Dalam praktik lapangan, gambar terlalu rumit justru sering menimbulkan kesalahan pemasangan.

Beberapa elemen penting yang harus ada:

1. Simbol lampu
2. Simbol saklar
3. Simbol stop kontak
4. Arah jalur kabel
5. Panel listrik

Sekarang banyak desainer menggunakan visualisasi 3D untuk membantu pemilik rumah memahami sistem instalasi sebelum pembangunan dimulai. Contohnya dengan melihat simulasi melalui visualisasi denah rumah 3Dsehingga posisi lampu dan saklar lebih mudah dibayangkan.

save pin

Answer Box

Gambar denah rumah instalasi listrik membantu merencanakan posisi lampu, saklar, stop kontak, dan jalur kabel secara sistematis. Dengan perencanaan yang tepat, instalasi listrik rumah menjadi lebih aman, rapi, dan mudah diperbaiki jika terjadi masalah.

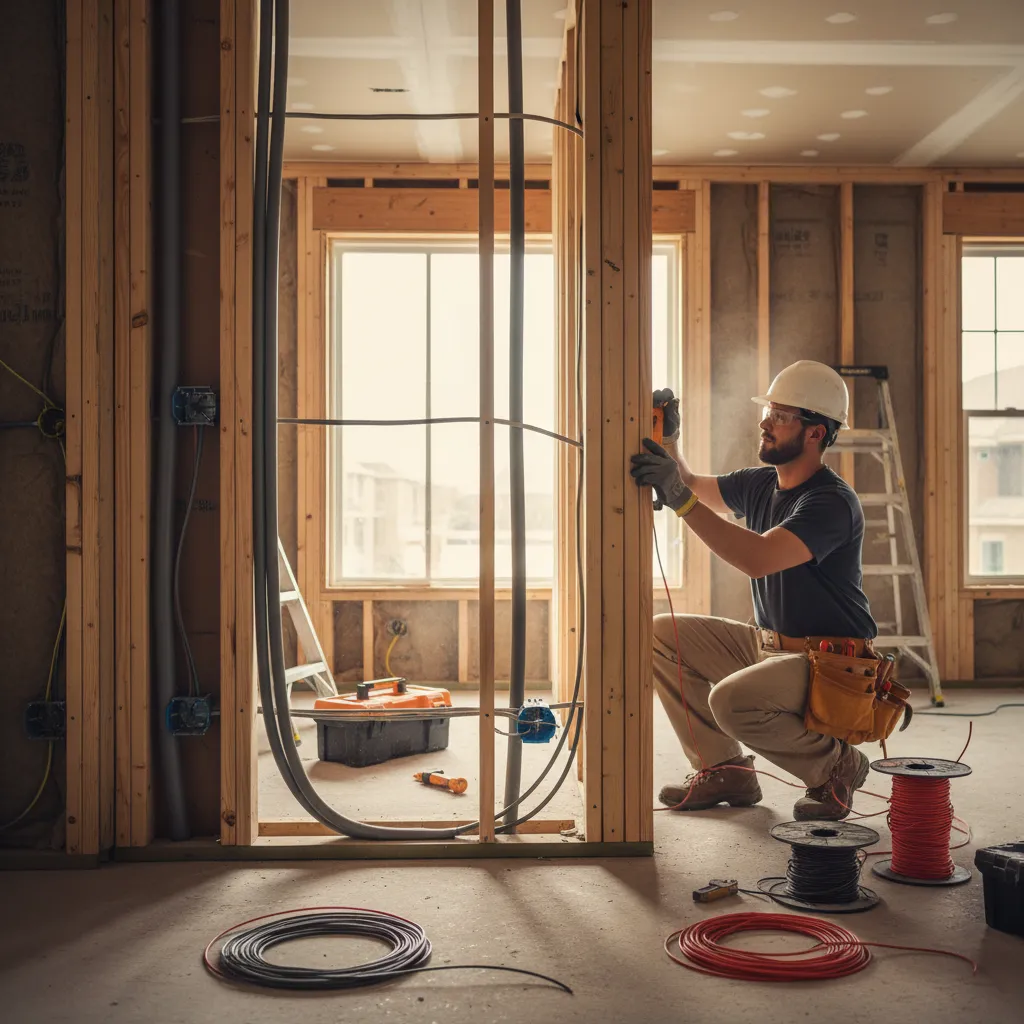

Masalah desain listrik rumah yang sering diabaikan

Insight utama: Banyak masalah listrik rumah sebenarnya berasal dari keputusan desain kecil yang diabaikan.

Beberapa hal yang jarang diperhatikan:

1. Tinggi stop kontak terlalu rendah
2. Saklar tersembunyi di balik pintu
3. Panel listrik terlalu jauh dari area servis
4. Kabel terlalu panjang karena jalur tidak efisien

Dalam beberapa proyek renovasi yang saya tangani, perbaikan instalasi listrik bisa mencapai 10–15% dari biaya renovasi hanya karena denah awal tidak jelas.

save pin

Final Summary

1. Denah listrik adalah bagian penting dari perencanaan rumah.
2. Perencanaan yang baik mencegah renovasi mahal.
3. Stop kontak harus mengikuti aktivitas penghuni.
4. Dapur dan AC biasanya memerlukan sirkuit khusus.
5. Visualisasi digital membantu memahami instalasi sejak awal.

FAQ

1. Apa fungsi gambar denah rumah instalasi listrik?

Fungsinya untuk menunjukkan posisi lampu, saklar, stop kontak, dan jalur kabel agar instalasi listrik rumah lebih rapi dan aman.

2. Berapa jumlah stop kontak ideal dalam satu ruangan?

Minimal dua titik. Namun pada rumah modern biasanya 3–4 titik agar cukup untuk berbagai perangkat elektronik.

3. Apakah gambar denah rumah instalasi listrik harus dibuat sebelum pembangunan?

Ya. Denah instalasi listrik sebaiknya dibuat bersamaan dengan denah arsitektur agar jalur kabel bisa direncanakan dengan baik.

4. Apakah dapur memerlukan jalur listrik khusus?

Biasanya iya. Dapur memiliki banyak perangkat listrik seperti microwave, kulkas, dan oven sehingga membutuhkan sirkuit khusus.

5. Bagaimana cara membaca simbol pada denah listrik rumah?

Simbol biasanya menunjukkan lampu, saklar, stop kontak, dan jalur kabel. Setiap simbol memiliki standar yang umum digunakan oleh teknisi listrik.

6. Apakah instalasi listrik bisa diubah setelah rumah selesai?

Bisa, tetapi biasanya memerlukan pembongkaran dinding atau plafon sehingga biayanya lebih mahal.

7. Berapa biaya membuat gambar denah rumah instalasi listrik?

Tergantung ukuran rumah dan detailnya. Pada proyek desain biasanya sudah termasuk dalam paket gambar kerja.

8. Apakah denah listrik penting untuk rumah kecil?

Sangat penting. Bahkan pada rumah kecil, perencanaan instalasi listrik membantu menghindari kabel berantakan dan kekurangan stop kontak.
