Gambar Denah Rumah Sakit: Panduan Tata Ruang Efektif: Cara memahami dan merancang denah rumah sakit yang efisien, aman, dan nyaman bagi pasien serta tenaga medis.

Direct Answer

Gambar denah rumah sakit adalah representasi tata letak ruang yang menunjukkan hubungan antara area medis, administrasi, sirkulasi pasien, dan fasilitas pendukung. Denah ini membantu memastikan alur kerja medis efisien, akses pasien jelas, serta standar keselamatan terpenuhi.

Dalam praktik desain interior fasilitas kesehatan, denah rumah sakit biasanya memprioritaskan zonasi yang jelas antara area publik, semi steril, dan area steril.

Quick Takeaways

1. Denah rumah sakit harus memisahkan alur pasien, staf, dan logistik medis.
2. Zonasi ruang sangat penting untuk menjaga standar kebersihan dan keselamatan.
3. Desain sirkulasi mempengaruhi kecepatan layanan medis.
4. Kesalahan kecil pada denah bisa meningkatkan biaya operasional.
5. Teknologi perencanaan digital membantu memvisualisasikan layout secara akurat.

Introduction

Dalam beberapa proyek desain fasilitas kesehatan yang pernah saya tangani, satu hal selalu menjadi titik awal: gambar denah rumah sakit. Banyak orang mengira denah hanya sekadar sketsa ruangan. Padahal di dunia nyata, denah menentukan bagaimana pasien bergerak, bagaimana dokter bekerja, bahkan seberapa cepat pasien bisa ditangani di ruang gawat darurat.

Saya pernah terlibat dalam proyek renovasi klinik yang awalnya memiliki masalah serius: jalur pasien bercampur dengan jalur distribusi obat. Akibatnya sering terjadi kemacetan di koridor. Setelah kami membuat ulang denah menggunakan alat perencanaan seperti pembuat denah digital untuk merancang layout ruang, alur pasien menjadi jauh lebih lancar.

Artikel ini akan membahas bagaimana membaca dan merancang denah rumah sakit secara praktis berdasarkan pengalaman proyek nyata, termasuk kesalahan desain yang sering terjadi namun jarang dibahas.

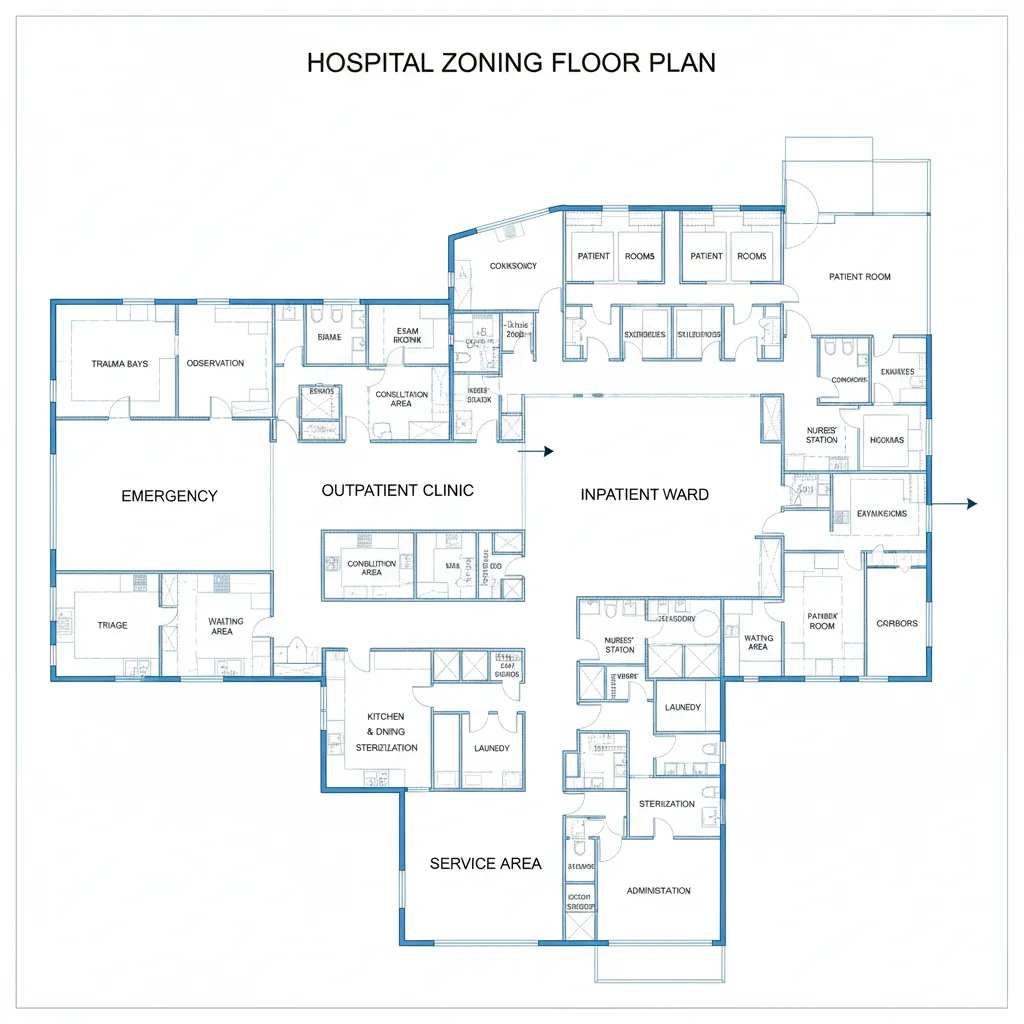

Apa Saja Area Wajib dalam Gambar Denah Rumah Sakit?

Insight utama: Denah rumah sakit yang baik selalu dibangun dari pembagian zona yang jelas.

Dari pengalaman proyek, rumah sakit biasanya dibagi menjadi beberapa zona utama agar operasional berjalan efisien.

1. Area publik: lobby, pendaftaran, ruang tunggu
2. Area layanan medis: poliklinik, ruang dokter, laboratorium
3. Area kritis: IGD, ICU, ruang operasi
4. Area rawat inap: kamar pasien dan nurse station
5. Area servis: farmasi, gudang, dapur, laundry

Kesalahan yang sering terjadi adalah mencampur area publik dengan area medis sensitif. Hal ini bisa meningkatkan risiko infeksi dan mengganggu privasi pasien.

save pin

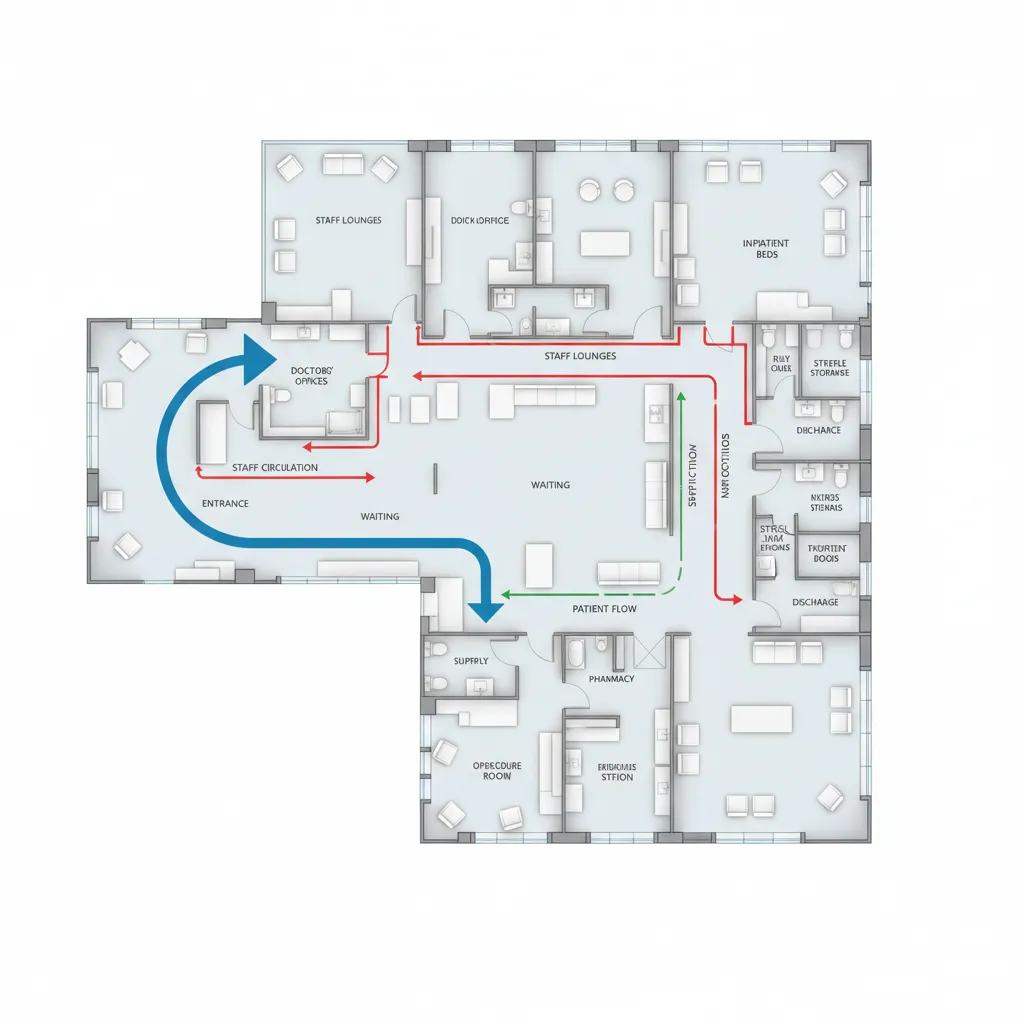

Mengapa Sirkulasi Sangat Penting dalam Denah Rumah Sakit?

Insight utama: Sirkulasi yang buruk bisa memperlambat penanganan medis.

Dalam desain rumah sakit modern, ada beberapa jalur yang harus dipisahkan.

1. alur pasien
2. alur tenaga medis
3. alur logistik obat dan alat
4. alur limbah medis

Saya pernah melihat kasus di mana ruang operasi terlalu jauh dari ruang sterilisasi alat. Akibatnya staf harus bolak‑balik melalui koridor umum. Ini bukan hanya tidak efisien, tapi juga berisiko bagi kontrol sterilitas.

Dengan simulasi menggunakan alat perencana denah 3D untuk melihat alur ruang, masalah seperti ini biasanya bisa terlihat sebelum bangunan dibangun.

save pin

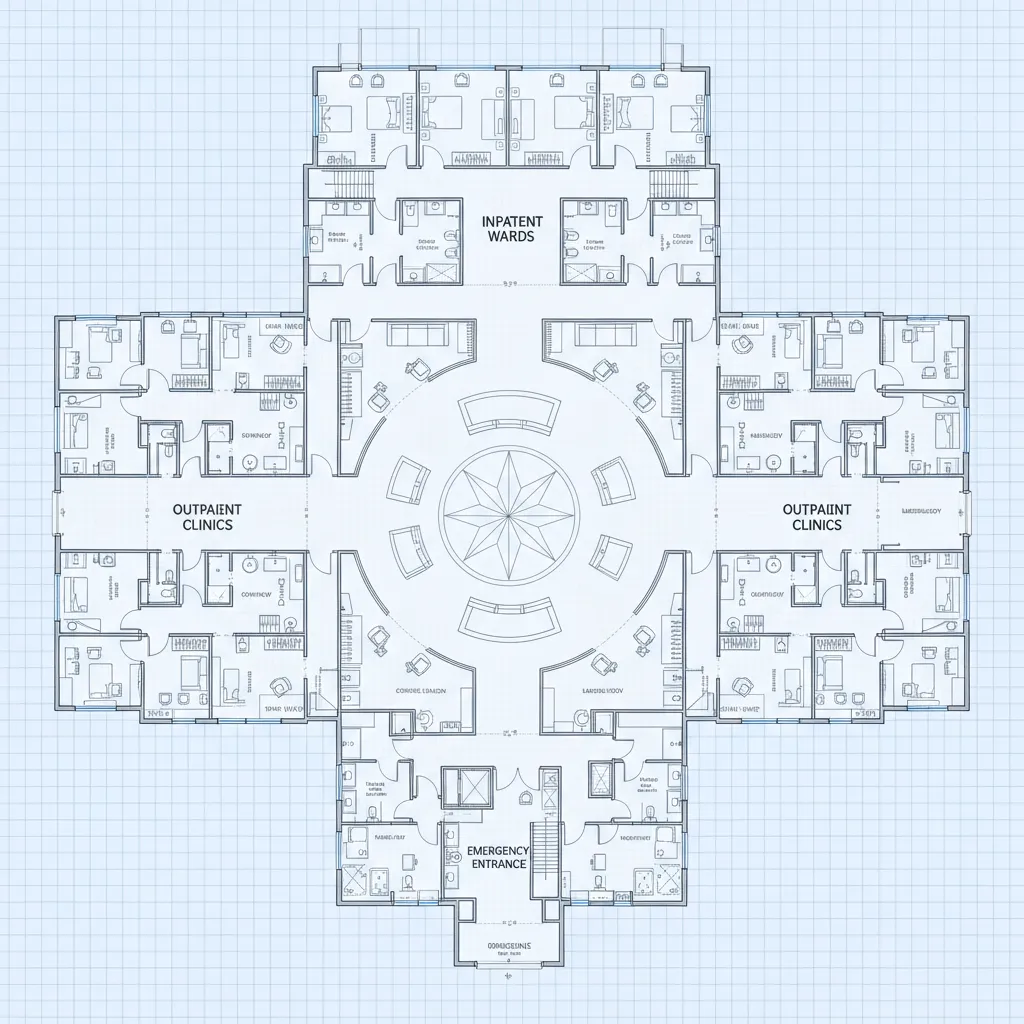

Bagaimana Contoh Layout Sederhana Rumah Sakit?

Insight utama: Layout rumah sakit biasanya mengikuti prinsip radial atau koridor utama.

Struktur denah sederhana biasanya seperti ini:

1. Lobby utama di tengah
2. Poliklinik di sisi kiri dan kanan
3. IGD dekat akses ambulans
4. Rawat inap di lantai atas
5. Area operasi di zona paling steril

Pendekatan ini memudahkan orientasi pengunjung dan mengurangi jarak tempuh staf medis.

save pin

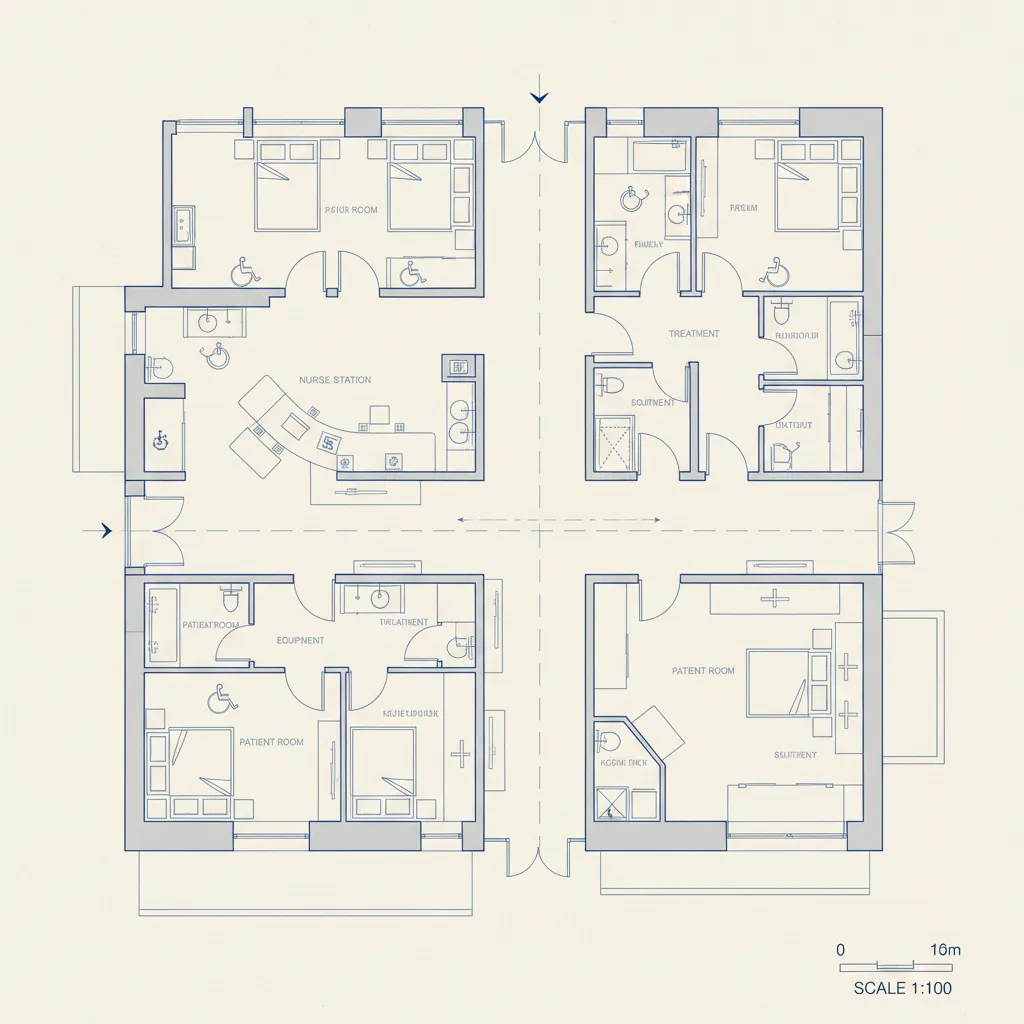

Apa Kesalahan yang Sering Terjadi pada Denah Rumah Sakit?

Insight utama: Banyak proyek terlalu fokus pada estetika dan lupa efisiensi operasional.

Beberapa kesalahan yang sering saya temui:

1. koridor terlalu sempit untuk tempat tidur pasien
2. jarak IGD ke radiologi terlalu jauh
3. ruang perawat tidak memiliki visibilitas ke kamar pasien
4. area logistik bercampur dengan jalur publik

Trade‑off yang jarang dibahas adalah biaya operasional jangka panjang. Denah yang salah bisa membuat staf berjalan ratusan meter lebih jauh setiap hari.

save pin

Apakah Teknologi Digital Membantu Membuat Denah Rumah Sakit?

Insight utama: Perencanaan digital memungkinkan simulasi ruang sebelum konstruksi dimulai.

Sekarang banyak desainer menggunakan visualisasi 3D untuk mengevaluasi tata ruang. Dengan pendekatan ini kita bisa melihat potensi masalah lebih awal.

Contohnya ketika merancang fasilitas kesehatan kecil, saya sering menggunakan simulasi visual seperti perencana denah berbasis kecerdasan buatanuntuk menguji berbagai alternatif layout.

Metode ini mempercepat proses desain sekaligus meminimalkan revisi mahal saat pembangunan.

save pin

Answer Box

Gambar denah rumah sakit berfungsi mengatur zonasi ruang medis, sirkulasi pasien, dan efisiensi operasional. Denah yang baik memisahkan area publik, medis, dan servis untuk menjaga keamanan serta kelancaran layanan kesehatan.

Final Summary

1. Denah rumah sakit menentukan efisiensi operasional medis.
2. Zonasi ruang harus memisahkan publik, medis, dan servis.
3. Sirkulasi pasien dan staf wajib dirancang berbeda.
4. Kesalahan layout bisa meningkatkan biaya operasional.
5. Perencanaan digital membantu menghindari kesalahan desain.

FAQ

Apa yang dimaksud gambar denah rumah sakit?

Gambar denah rumah sakit adalah ilustrasi tata letak ruangan yang menunjukkan posisi ruang medis, jalur sirkulasi, dan hubungan antar fasilitas dalam bangunan kesehatan.

Mengapa denah rumah sakit harus memiliki zonasi?

Zonasi membantu memisahkan area publik, area medis, dan area steril sehingga risiko infeksi dapat dikurangi dan alur kerja tenaga medis lebih efisien.

Apakah gambar denah rumah sakit berbeda dengan denah bangunan biasa?

Ya. Rumah sakit membutuhkan standar khusus seperti jalur darurat, ruang isolasi, serta akses cepat ke fasilitas kritis seperti laboratorium dan radiologi.

Berapa lebar koridor ideal rumah sakit?

Biasanya minimal sekitar 2,4 meter agar tempat tidur pasien, staf medis, dan peralatan dapat bergerak dengan aman.

Apakah software desain membantu membuat denah rumah sakit?

Sangat membantu. Perangkat desain digital memungkinkan simulasi sirkulasi dan tata ruang sebelum pembangunan dimulai.

Apa fungsi utama gambar denah rumah sakit bagi arsitek?

Bagi arsitek dan desainer interior, gambar denah rumah sakit menjadi dasar untuk mengatur alur medis, keamanan pasien, serta efisiensi operasional.

Apakah gambar denah rumah sakit harus menggunakan 3D?

Tidak wajib, tetapi visualisasi 3D memudahkan memahami ruang dan mengidentifikasi potensi masalah desain.

Apa kesalahan umum saat membuat gambar denah rumah sakit?

Kesalahan umum meliputi sirkulasi yang bercampur, koridor sempit, serta jarak antar fasilitas medis yang terlalu jauh.
