Gambar Kerja Denah Rumah: Panduan Lengkap: Cara memahami dan membuat gambar kerja denah rumah yang benar sebelum pembangunan dimulai

Direct Answer

Gambar kerja denah rumah adalah gambar teknis yang menunjukkan ukuran ruang, posisi dinding, pintu, jendela, dan sirkulasi rumah secara presisi. Dokumen ini digunakan kontraktor dan tukang sebagai panduan utama saat membangun rumah. Tanpa gambar kerja yang jelas, kesalahan ukuran, pemborosan biaya, dan revisi di lapangan sangat sering terjadi.

Quick Takeaways

1. Gambar kerja denah rumah adalah panduan teknis utama untuk pembangunan.
2. Denah yang baik meminimalkan revisi dan kesalahan konstruksi.
3. Detail ukuran dan sirkulasi ruang jauh lebih penting dari sekadar estetika.
4. Banyak biaya proyek membengkak karena denah tidak cukup detail.
5. Perencanaan digital membantu memvisualisasikan ruang sebelum dibangun.

Introduction

Dalam banyak proyek yang saya tangani sebagai desainer interior, masalah paling mahal justru sering berawal dari hal sederhana: gambar kerja denah rumah yang tidak jelas. Klien biasanya hanya membawa sketsa kasar dari internet atau gambar inspirasi dari media sosial. Secara visual terlihat menarik, tetapi ketika masuk ke tahap pembangunan, ukuran ruang tidak realistis, posisi pintu mengganggu furnitur, atau sirkulasi rumah terasa sempit.

Pengalaman saya menunjukkan bahwa 70% revisi di lapangan sebenarnya bisa dihindari jika gambar kerja dibuat dengan benar sejak awal. Bahkan sebelum membuat visualisasi interior, biasanya saya mulai dengan simulasi layout menggunakan alat perencanaan ruang seperti perencana tata ruang digital agar ukuran furnitur, jalur sirkulasi, dan proporsi ruang benar-benar realistis.

Artikel ini akan menjelaskan bagaimana memahami gambar kerja denah rumah secara praktis—bukan hanya teori arsitektur, tetapi hal-hal yang benar-benar sering terjadi di proyek nyata.

Mengapa Gambar Kerja Denah Rumah Sangat Penting?

Insight utama: Denah bukan sekadar layout ruang, tetapi alat komunikasi utama antara pemilik rumah, arsitek, dan tukang.

Dalam praktik proyek, gambar kerja berfungsi seperti bahasa universal di lapangan. Tanpa denah yang presisi, setiap orang akan menafsirkan desain secara berbeda.

Fungsi utama gambar kerja:

1. Menentukan ukuran ruang secara akurat
2. Mengatur alur sirkulasi penghuni
3. Menentukan posisi struktur dan bukaan
4. Menghindari konflik antara furnitur dan ruang

Kasus nyata yang sering saya temui: ruang tamu terlihat luas di gambar inspirasi, tetapi setelah dibangun ternyata sofa tidak muat karena tidak dihitung skala furniturnya.

save pin

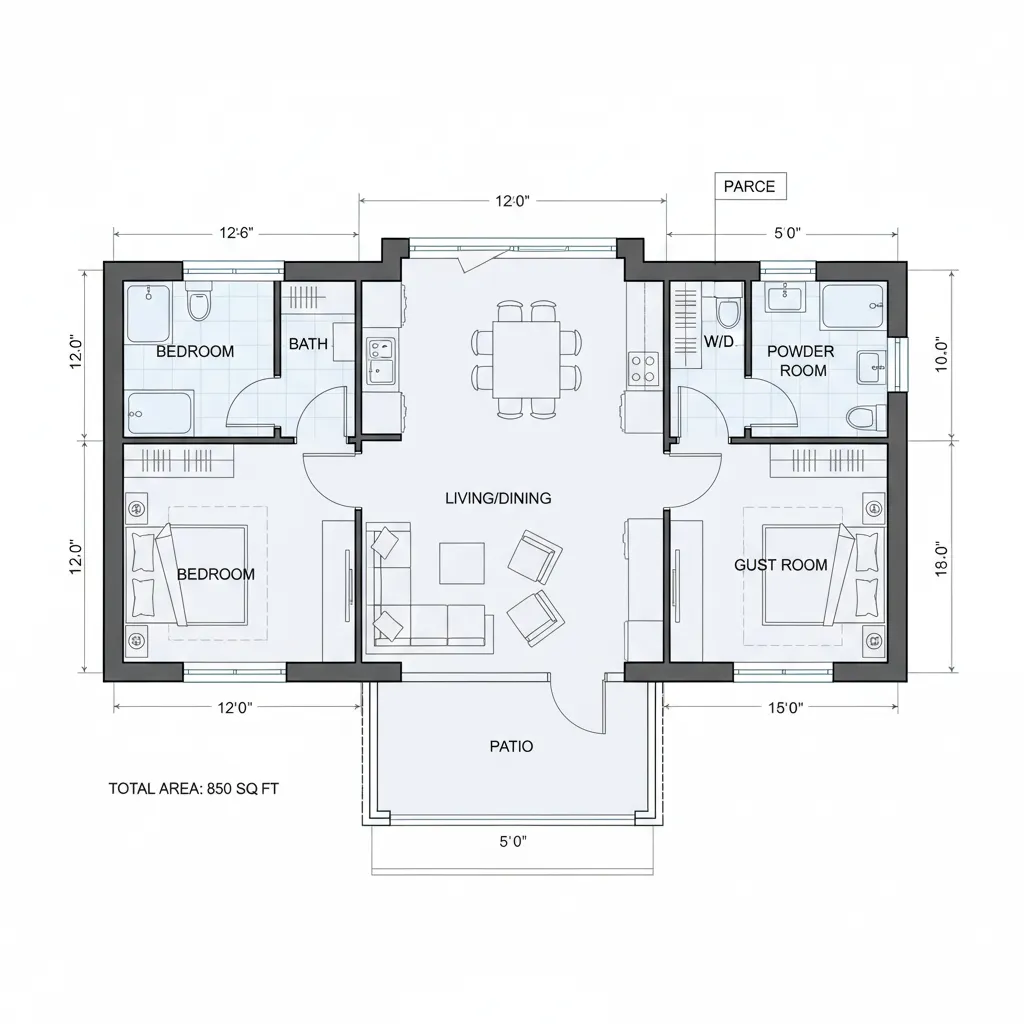

Apa Saja Elemen Wajib dalam Gambar Kerja Denah Rumah?

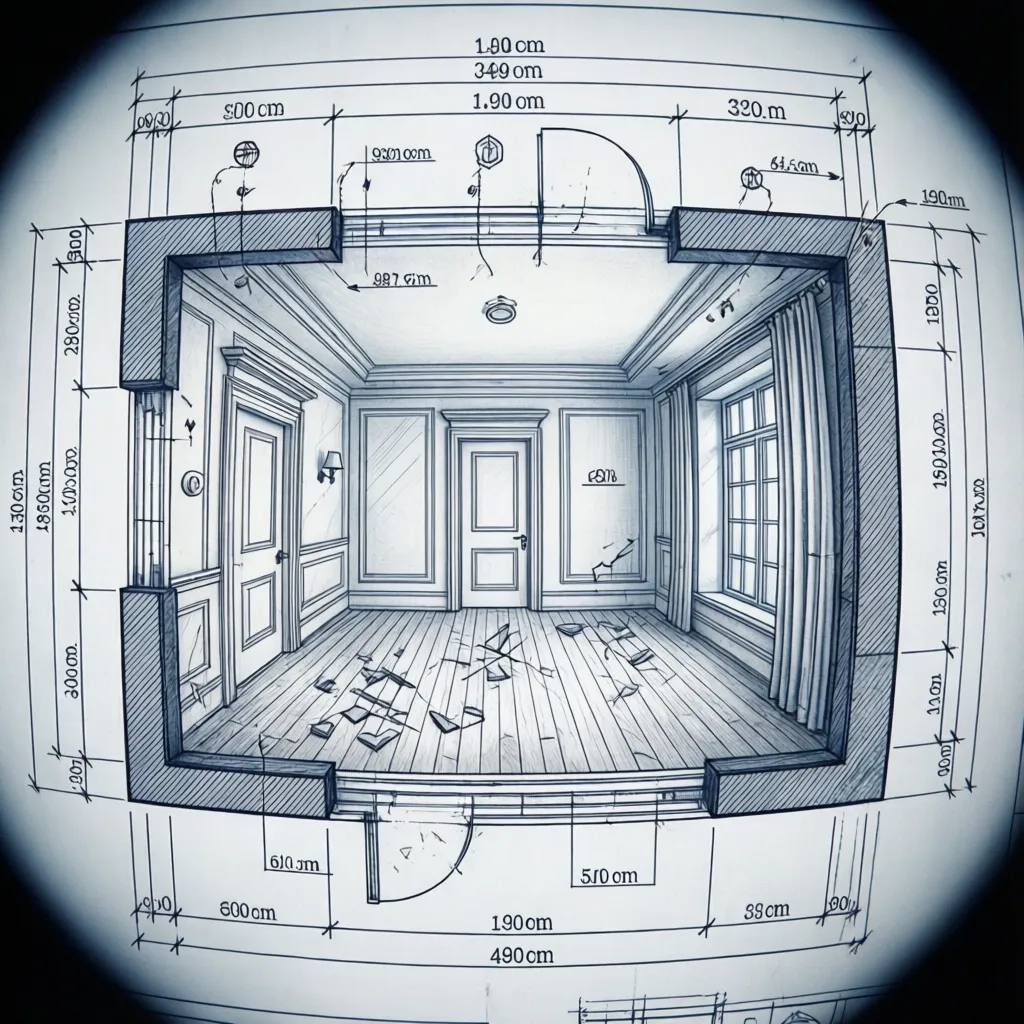

Insight utama: Banyak denah yang terlihat rapi tetapi sebenarnya tidak bisa dipakai untuk konstruksi karena kurang informasi teknis.

Gambar kerja yang benar harus memuat beberapa elemen berikut:

1. Dimensi lengkap setiap ruang
2. Ketebalan dinding
3. Posisi pintu dan arah bukaan
4. Letak jendela
5. Nama ruang
6. Skala gambar

Kesalahan yang sering terjadi adalah hanya menampilkan layout tanpa ukuran detail. Di lapangan, tukang akhirnya menebak ukuran, dan di situlah masalah dimulai.

save pin

Kesalahan Gambar Denah yang Sering Terjadi (Tapi Jarang Dibahas)

Insight utama: Kesalahan kecil pada denah bisa menghasilkan biaya renovasi jutaan rupiah setelah rumah selesai.

Beberapa kesalahan yang sangat sering saya lihat:

1. Pintu bertabrakan dengan furnitur
2. Koridor terlalu sempit
3. Kamar mandi tidak memiliki ruang servis
4. Area dapur terlalu kecil untuk aktivitas memasak
5. Penempatan tangga yang mengganggu layout

Trade-off yang jarang dijelaskan: menambah luas ruang utama sering berarti mengorbankan ruang servis seperti gudang atau area laundry. Banyak rumah baru terlihat bagus, tetapi fungsi servisnya sangat buruk.

Bagaimana Cara Membuat Gambar Kerja Denah Rumah yang Efektif?

Insight utama: Denah terbaik selalu dimulai dari aktivitas penghuni, bukan dari bentuk bangunan.

Langkah yang biasa saya lakukan dalam proyek:

1. Analisis aktivitas penghuni rumah
2. Menyusun zoning ruang (publik, privat, servis)
3. Mengatur sirkulasi utama
4. Menentukan ukuran minimum furnitur
5. Membuat simulasi layout digital

Untuk tahap eksplorasi, saya sering menggunakan alat perencana denah berbasis AIagar klien bisa melihat berbagai kemungkinan layout sebelum memilih yang terbaik.

save pin

Apakah Denah Rumah Harus Dibuat dalam 3D?

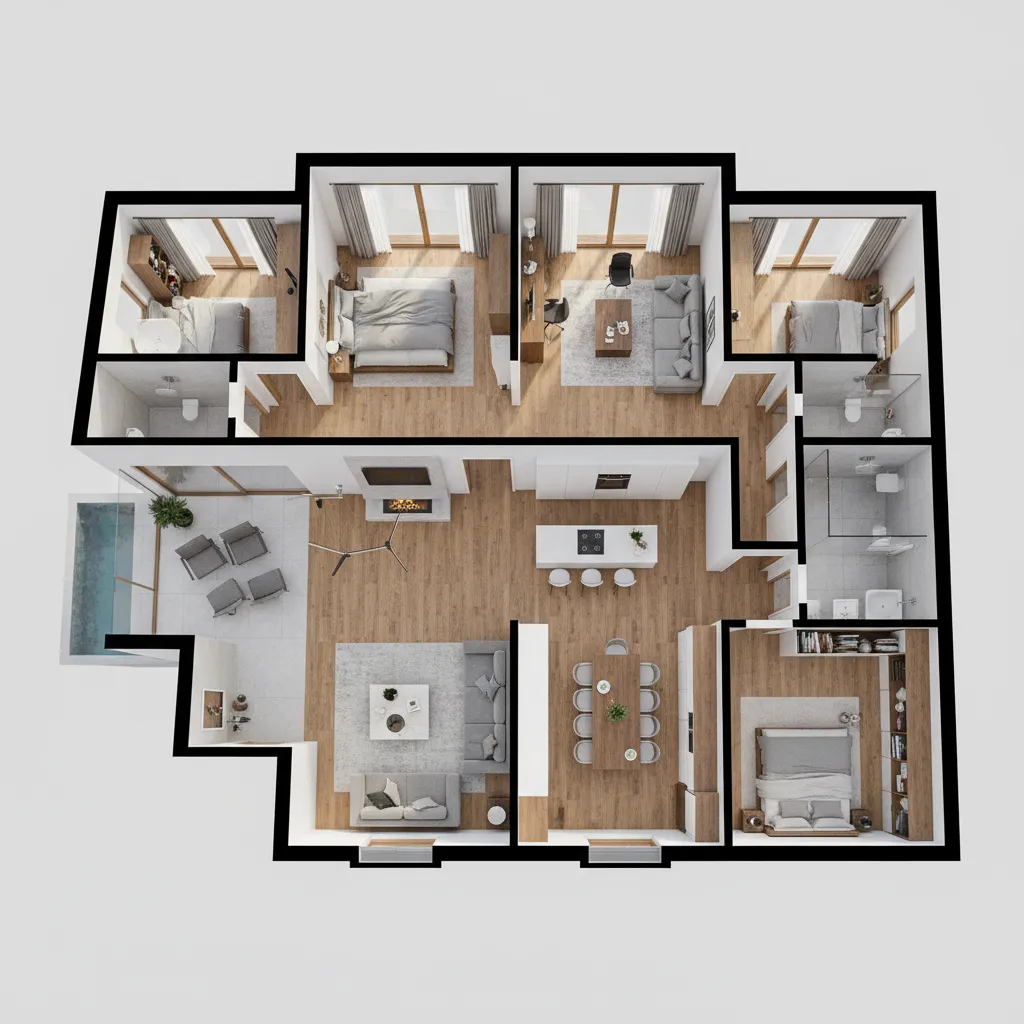

Insight utama: Denah 2D tetap menjadi standar konstruksi, tetapi visualisasi 3D membantu menghindari kesalahan persepsi ruang.

Dalam proyek modern, biasanya ada dua jenis gambar:

1. Denah 2D untuk konstruksi
2. Visualisasi 3D untuk pemahaman ruang

Visualisasi 3D sering membuka masalah yang tidak terlihat di denah 2D, misalnya:

1. ruang terasa terlalu sempit
2. pencahayaan alami kurang
3. furnitur terlalu besar

save pin

Answer Box

Gambar kerja denah rumah adalah blueprint utama pembangunan rumah. Denah yang detail membantu menghindari kesalahan konstruksi, memperjelas ukuran ruang, dan memastikan rumah berfungsi sesuai kebutuhan penghuni.

Berapa Biaya Membuat Gambar Kerja Denah Rumah?

Insight utama: Biaya desain yang terlihat mahal sering justru menghemat biaya konstruksi.

Berdasarkan pengalaman proyek:

1. Denah sederhana: Rp1–3 juta
2. Paket gambar kerja lengkap: Rp5–15 juta
3. Desain arsitektur lengkap: bisa lebih tinggi

Biaya tersembunyi yang sering tidak dihitung adalah revisi konstruksi. Satu perubahan dinding saja bisa menghabiskan biaya jauh lebih besar daripada biaya desain awal.

Untuk eksplorasi awal layout rumah, banyak orang sekarang mulai dari simulasi seperti membuat denah rumah secara digital sebelum memfinalkan gambar kerja dengan arsitek.

Final Summary

1. Gambar kerja denah rumah adalah panduan utama konstruksi.
2. Denah harus memuat ukuran, bukaan, dan sirkulasi detail.
3. Banyak kesalahan rumah berasal dari denah yang kurang matang.
4. Simulasi digital membantu memvalidasi layout sebelum pembangunan.
5. Investasi pada denah yang baik menghemat biaya proyek.

FAQ

Apa yang dimaksud gambar kerja denah rumah?

Gambar kerja denah rumah adalah gambar teknis yang menunjukkan layout ruang, ukuran, dan posisi elemen bangunan sebagai panduan pembangunan.

Apakah gambar kerja denah rumah berbeda dengan denah biasa?

Ya. Denah biasa sering hanya menunjukkan layout ruang, sedangkan gambar kerja memiliki dimensi lengkap, skala, dan detail teknis untuk konstruksi.

Siapa yang membuat gambar kerja denah rumah?

Biasanya dibuat oleh arsitek, desainer interior, atau drafter teknis yang memahami standar konstruksi bangunan.

Apakah tukang bisa membangun rumah tanpa gambar kerja?

Bisa, tetapi sangat berisiko. Tanpa gambar kerja, kesalahan ukuran dan perubahan desain di lapangan sering terjadi.

Berapa ukuran ideal kamar tidur dalam denah rumah?

Ukuran yang nyaman biasanya minimal 3x3 meter agar cukup untuk tempat tidur, lemari, dan sirkulasi.

Apakah gambar kerja denah rumah harus menggunakan software?

Tidak wajib, tetapi software desain membuat gambar jauh lebih presisi dan mudah direvisi.

Apakah gambar kerja denah rumah perlu disetujui sebelum pembangunan?

Sangat disarankan. Finalisasi gambar kerja sebelum pembangunan membantu menghindari perubahan mahal di tengah proyek.

Apakah gambar kerja denah rumah bisa diubah saat pembangunan?

Bisa, tetapi perubahan biasanya menambah biaya dan memperlambat proses konstruksi.
