Hatch AutoCAD 2018 para diseño de interiores gratis: Cómo encontrar hatch útiles en AutoCAD 2018 para interiores y evitar errores comunes al usarlos en planos profesionales

Direct Answer

Los hatch de AutoCAD 2018 para diseño de interiores son patrones de sombreado que representan materiales como madera, cerámica, piedra o textiles dentro de un plano. Se pueden descargar gratuitamente desde bibliotecas CAD y añadirlos a la carpeta de patrones de AutoCAD para usarlos en proyectos de interiores. Elegir el hatch correcto mejora la lectura del plano y ayuda a comunicar materiales y texturas con claridad.

Quick Takeaways

1. Los hatch permiten representar materiales reales en planos de interiorismo.
2. AutoCAD 2018 admite patrones personalizados en formato .PAT.
3. Un hatch mal escalado puede arruinar la legibilidad del plano.
4. Muchos diseñadores descargan bibliotecas gratuitas especializadas en interiores.
5. Combinar hatch con renders o modelos 3D mejora la comunicación con clientes.

Introduction

Cuando trabajas en diseño de interiores con AutoCAD 2018, uno de los detalles que más influye en la claridad de un plano es el uso de hatch. No es solo un relleno gráfico: es la forma de indicar materiales, texturas y zonas funcionales. En proyectos reales —viviendas, cocinas o reformas— un buen hatch permite que un cliente o un constructor entienda el plano en segundos.

En mi estudio de interiorismo hemos trabajado durante años con AutoCAD para planos técnicos, y algo que muchos diseñadores principiantes pasan por alto es la importancia de tener una buena biblioteca de hatch. Los patrones básicos que vienen por defecto en AutoCAD 2018 son bastante limitados para interiores. Por eso es habitual descargar colecciones gratuitas específicas para madera, parquet, piedra natural o azulejos.

Hoy muchos profesionales combinan estos patrones con herramientas visuales más avanzadas, por ejemplo al crear propuestas completas de espacio usando visualización de interiores con IA, lo que permite pasar del plano técnico a una imagen realista mucho más rápido.

En este artículo te explico cómo descargar hatch para AutoCAD 2018 orientados al diseño de interiores, cómo instalarlos correctamente y qué errores veo constantemente en proyectos reales.

¿Qué es un hatch en AutoCAD y por qué es clave en interiorismo?

Un hatch es un patrón repetitivo que rellena una superficie cerrada dentro del plano.

En diseño de interiores, su función principal es representar materiales sin necesidad de texto constante. Esto hace que el plano sea mucho más rápido de leer.

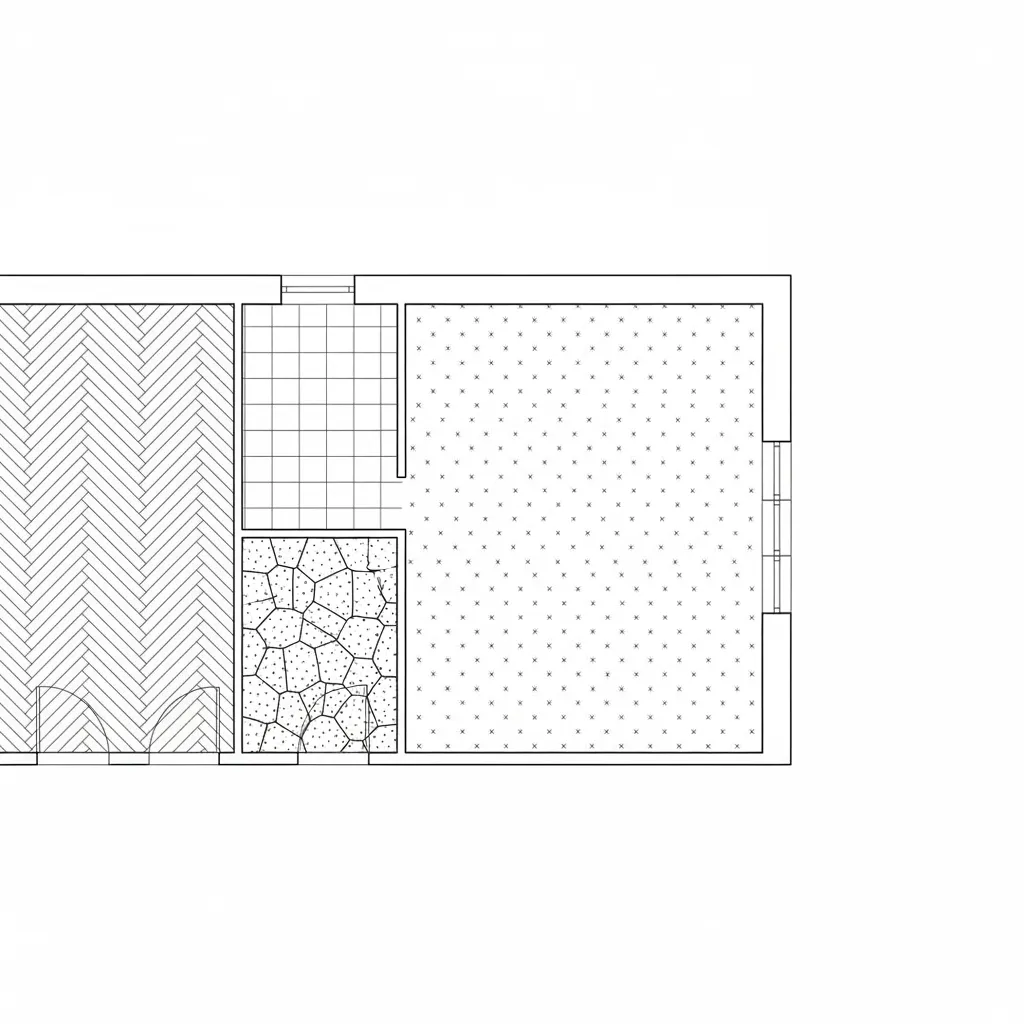

Los hatch más usados en interiorismo suelen representar:

1. Madera o parquet
2. Piedra natural
3. Cerámica o azulejo
4. Hormigón o microcemento
5. Textiles o alfombras

En proyectos profesionales normalmente usamos escalas diferentes según el plano:

1. Plano general de distribución
2. Plano de materiales
3. Plano de detalles constructivos

Un error muy común es usar el mismo hatch para todos los niveles de detalle.

En obra real, eso genera confusión entre instaladores y constructores.

save pin

Cómo descargar hatch AutoCAD 2018 para diseño de interiores

Los hatch personalizados suelen descargarse como archivos .PAT.

El proceso típico que usamos en estudios de interiorismo es este:

1. Descargar una biblioteca de hatch en formato .PAT
2. Copiar el archivo en la carpeta Support de AutoCAD
3. Añadir la ruta en Options → Files → Support File Search Path
4. Reiniciar AutoCAD

Después de esto, los nuevos patrones aparecen directamente en el comando HATCH.

Consejo profesional: organiza tus hatch por categorías. Cuando un proyecto tiene decenas de materiales, encontrar el patrón correcto rápido ahorra mucho tiempo.

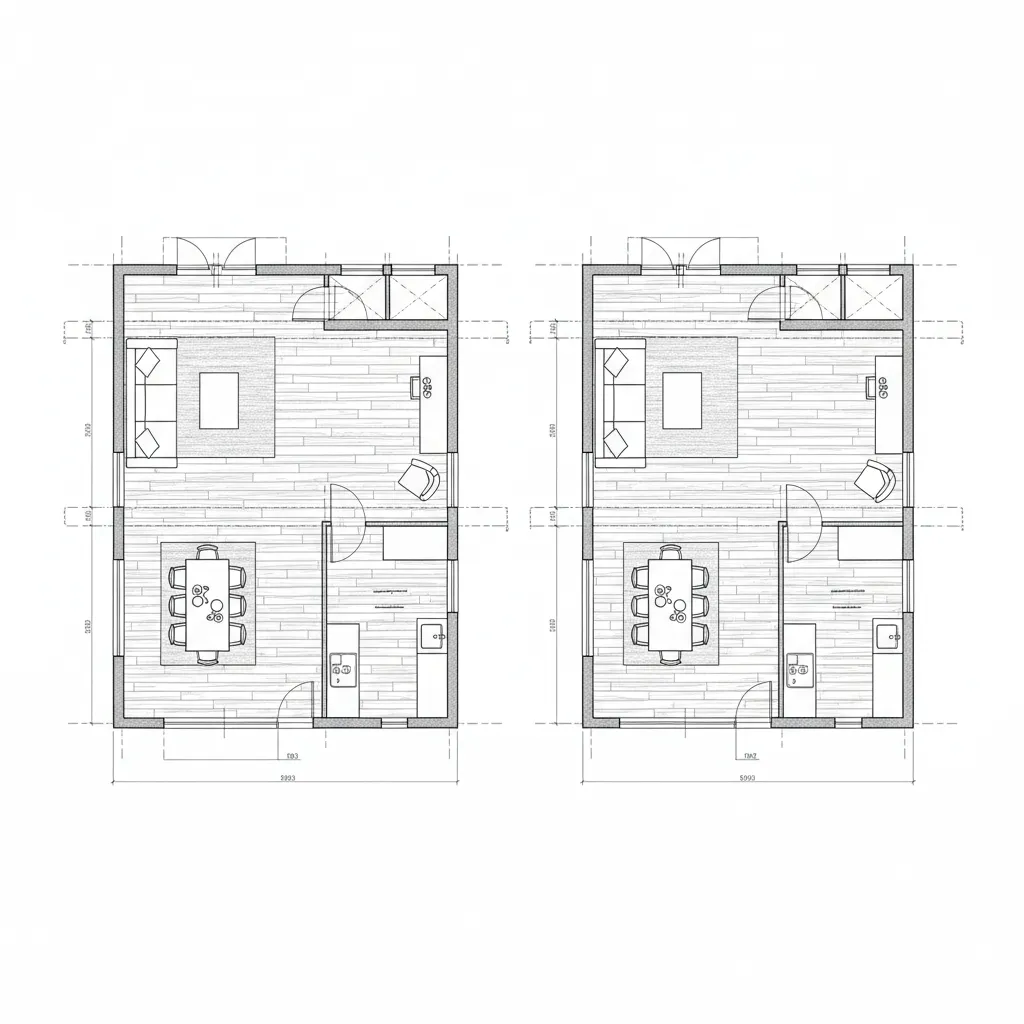

Error común: usar escalas incorrectas de hatch

Este es probablemente el error que más veo cuando reviso planos de interiorismo.

Muchos diseñadores descargan hatch gratuitos pero olvidan ajustar la escala.

Consecuencias:

1. El material parece irreal
2. El plano se vuelve visualmente caótico
3. La impresión pierde legibilidad

En proyectos de vivienda solemos usar estas referencias aproximadas:

1. Madera o parquet: escala media
2. Cerámica: escala pequeña
3. Piedra natural: escala irregular

Cuando el plano se va a imprimir en A3 o A1, siempre recomiendo hacer una prueba de impresión.

save pin

¿Se pueden crear hatch personalizados para interiores?

Sí, y de hecho muchos estudios lo hacen.

Cuando trabajas con materiales específicos —por ejemplo un parquet concreto o un mosaico hidráulico— crear un hatch personalizado ayuda a documentar el proyecto correctamente.

Formas de hacerlo:

1. Editar archivos .PAT manualmente
2. Usar herramientas generadoras de hatch
3. Convertir patrones desde bloques o líneas

En proyectos grandes esto marca una diferencia enorme en la documentación técnica.

Además, cada vez más diseñadores combinan planos CAD con modelos espaciales generados mediante herramientas como planificadores de planos en 3D, que permiten visualizar inmediatamente cómo se verán los materiales.

save pin

Costes ocultos de usar bibliotecas de hatch gratuitas

Aunque descargar hatch AutoCAD 2018 gratis parece la solución perfecta, hay varios problemas que casi nadie menciona.

Problemas frecuentes:

1. Patrones mal optimizados que ralentizan el archivo
2. Escalas inconsistentes
3. Falta de estandarización entre proyectos
4. Archivos demasiado pesados

En proyectos de reforma grande he visto planos que pesan 80–100 MB solo por el uso incorrecto de hatch complejos.

La solución práctica:

1. Usar solo hatch esenciales
2. Crear una biblioteca propia optimizada
3. Eliminar patrones innecesarios del archivo

save pin

Answer Box

Los hatch de AutoCAD 2018 para diseño de interiores son patrones que representan materiales en planos técnicos. Se descargan como archivos .PAT y se añaden a la biblioteca de AutoCAD. Usarlos correctamente mejora la comunicación del proyecto y evita errores en obra.

Cómo elegir los mejores hatch para planos de interiorismo

No todos los hatch funcionan bien en planos profesionales.

En la práctica, estos son los criterios que usamos en proyectos reales:

1. Claridad al imprimir
2. Escala coherente
3. Bajo peso del archivo
4. Compatibilidad entre versiones de AutoCAD

Otra tendencia actual es combinar planos técnicos con visualizaciones rápidas del espacio usando herramientas como planificadores de distribución de cocina, lo que ayuda a los clientes a entender la distribución antes de construir.

save pin

Final Summary

1. Los hatch ayudan a representar materiales en planos de interiorismo.
2. AutoCAD 2018 permite añadir bibliotecas personalizadas en formato .PAT.
3. La escala incorrecta es el error más común.
4. No todas las bibliotecas gratuitas están optimizadas.
5. Combinar CAD con visualización 3D mejora la comunicación del proyecto.

FAQ

¿Dónde descargar hatch AutoCAD 2018 para diseño de interiores gratis?

Existen bibliotecas CAD gratuitas en sitios especializados de recursos para arquitectos e interioristas. Normalmente se descargan en formato .PAT y se añaden a la carpeta de soporte de AutoCAD.

¿AutoCAD 2018 incluye hatch para materiales interiores?

Sí, pero son bastante básicos. Para proyectos de interiorismo es habitual descargar colecciones adicionales con patrones de madera, piedra o azulejos.

¿Cómo instalar hatch en AutoCAD 2018?

Copia el archivo .PAT en la carpeta Support de AutoCAD y añade la ruta en Options → Files → Support File Search Path. Después reinicia el programa.

¿Por qué mi hatch se ve demasiado grande o pequeño?

La causa suele ser la escala del hatch. Ajusta el parámetro "Scale" dentro del comando HATCH hasta que el patrón se vea proporcional al plano.

¿Los hatch afectan el rendimiento del archivo?

Sí. Patrones muy complejos o áreas muy grandes con hatch densos pueden aumentar mucho el peso del archivo y ralentizar AutoCAD.

¿Se pueden crear hatch personalizados en AutoCAD 2018?

Sí. Puedes editar archivos .PAT manualmente o usar generadores de patrones para crear texturas específicas de materiales.

¿Los hatch AutoCAD 2018 sirven para versiones más nuevas?

En la mayoría de los casos sí. Los archivos .PAT suelen ser compatibles con versiones posteriores de AutoCAD.

¿Qué hatch son más usados en diseño de interiores?

Los más comunes representan madera, parquet, cerámica, piedra natural, hormigón y mosaicos. Son esenciales para comunicar materiales en planos de interiorismo.
