Planos de 2 plantas con medidas: guía desde la obra: Cómo pensar, dibujar y ejecutar planos de dos niveles con medidas reales, sin perder lógica ni estilo

Si te interesan los planos de 2 plantas con medidas, estás en buen lugar. Llevo más de diez años midiendo, derribando tabiques y levantando casas antiguas y nuevas, y la conclusión es clara: los espacios bien pensados no dependen de la época, dependen de la lógica del uso. Cuando proyecto un dúplex o una vivienda unifamiliar de dos niveles, empiezo por organizar flujos y luces, no por modas. Para visualizarlo sin perder tiempo, suelo hacer un boceto rápido y luego lo paso a un plano en planta con cotas claras que me permita comprobar recorridos, escalera y núcleos húmedos.

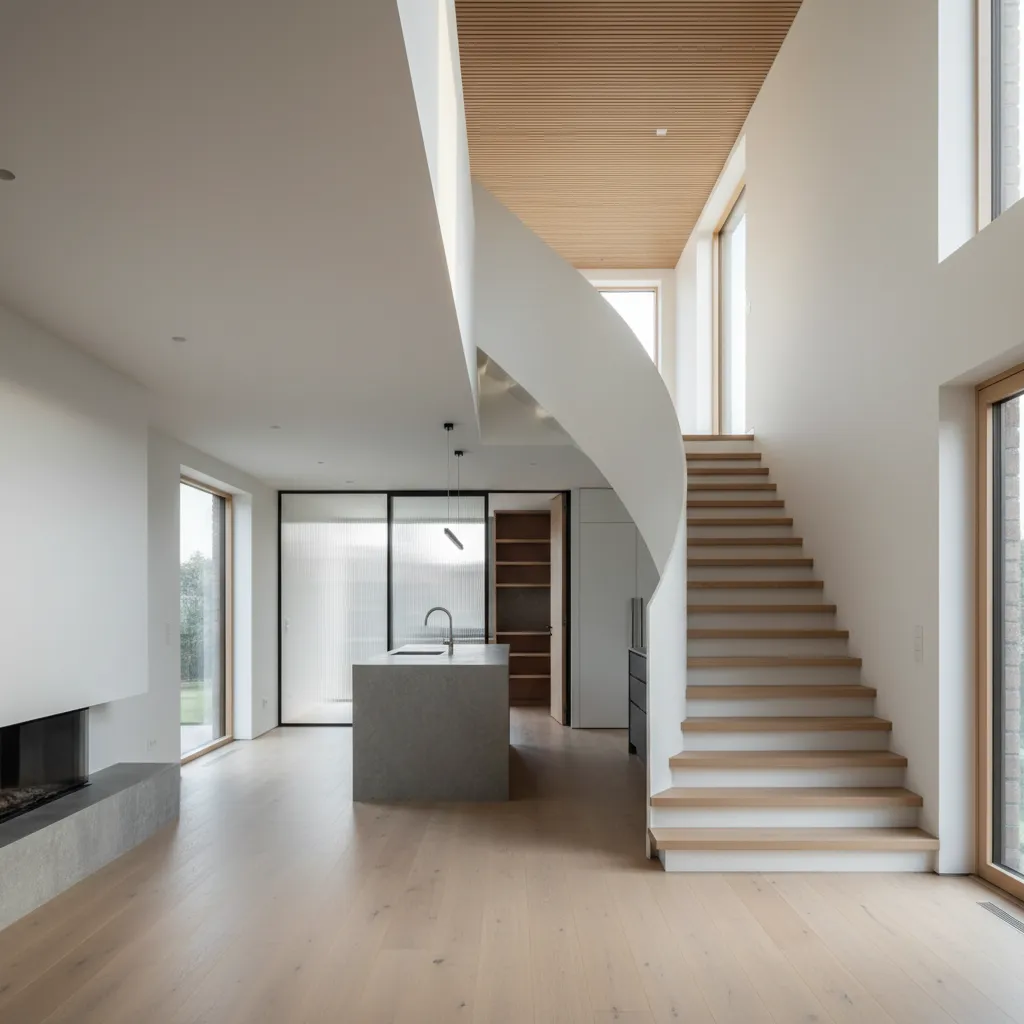

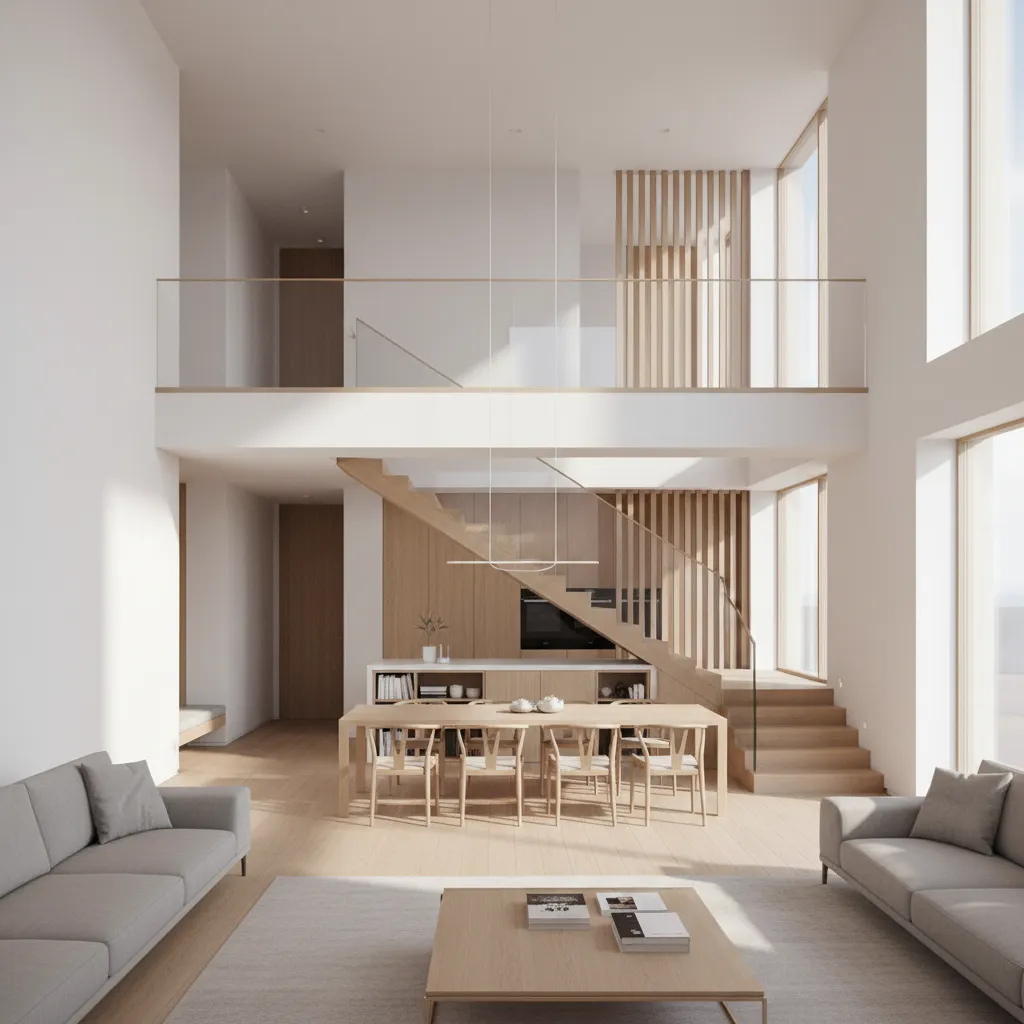

Zonas de día abajo, noche arriba: proporción, estructura y escalera

Mi experiencia

En viviendas de dos plantas, la distribución más estable es situar la zona social en la planta baja (acceso, estar, comedor, cocina) y reservar la planta alta para dormitorios y estudio. Lo he aplicado tanto en adosados estrechos como en casas de esquina con fachada generosa; funciona porque separa ruido y tránsito de descanso.

Puntos a favor

Esta organización simplifica las instalaciones verticales y el trazado de ventilaciones, y facilita un plano de dos niveles con medidas más limpio. Además, permite que la escalera se convierta en pieza protagonista con huella y contrahuella normativas y un ancho útil mínimo de 90 cm, algo que los clientes agradecen en mudanzas y en el día a día.

Puntos en contra

Si dejas la cocina totalmente abierta en planta baja, los olores suben por la caja de escalera; conviene prever cierre parcial o extracción potente. En parcelas muy pequeñas, esa escalera “ideal” ocupa más de lo que querríamos y nos obliga a afinar el despiece de medidas para no comernos el estar.

Consejo práctico

Antes de dibujar muros, fija el módulo de la escalera: 27–29 cm de huella y 17–18 cm de contrahuella, ojo con el hueco libre sobre la vertical (mínimo 2,10 m). Con eso cerrado, el resto del plano se vuelve más dócil.

save pin

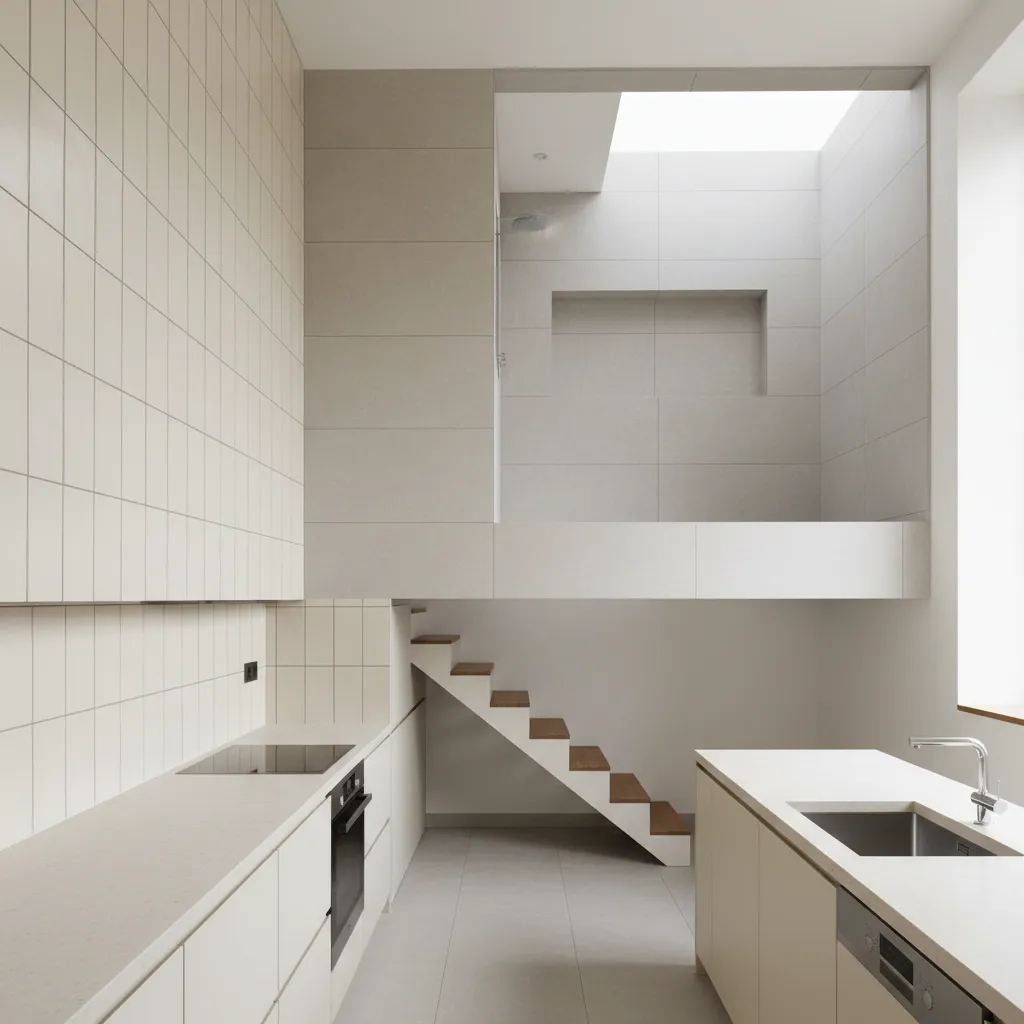

Núcleos húmedos en columna: baños y cocina que cuadran las cotas

Mi experiencia

En rehabilitaciones he aprendido a alinear cocina, baños y lavadero en vertical. No es capricho: ahorra metros, costes y dolores de cabeza. Cuando el baño principal queda justo sobre el aseo de planta baja, las bajantes respiran y el falso techo no se convierte en laberinto.

Puntos a favor

Al alinear instalaciones, el plano de 2 plantas con medidas exactas se simplifica: menos pasos de tubería, menos codos, más claridad en cotas y espesores. Favorece además el mantenimiento futuro y deja más superficie libre para almacenamiento o circulaciones cómodas.

Puntos en contra

El precio de esa eficiencia es cierta rigidez: si mueves la cocina, te llevas media casa detrás. Y no nos vamos a engañar, en casas con estructura existente, a veces cuadrar el pilar con el bajante te hace bailar cinco centímetros por aquí y tres por allá hasta que encaja.

Caso real

En un dúplex de 86 m² útiles, pasamos el baño de arriba 40 cm para coincidir con el shunt. Resultado: menos falsos techos, un armario extra en el pasillo y un plano final con cotas redondas (módulos de 60 cm que facilitaron el mobiliario).

save pin

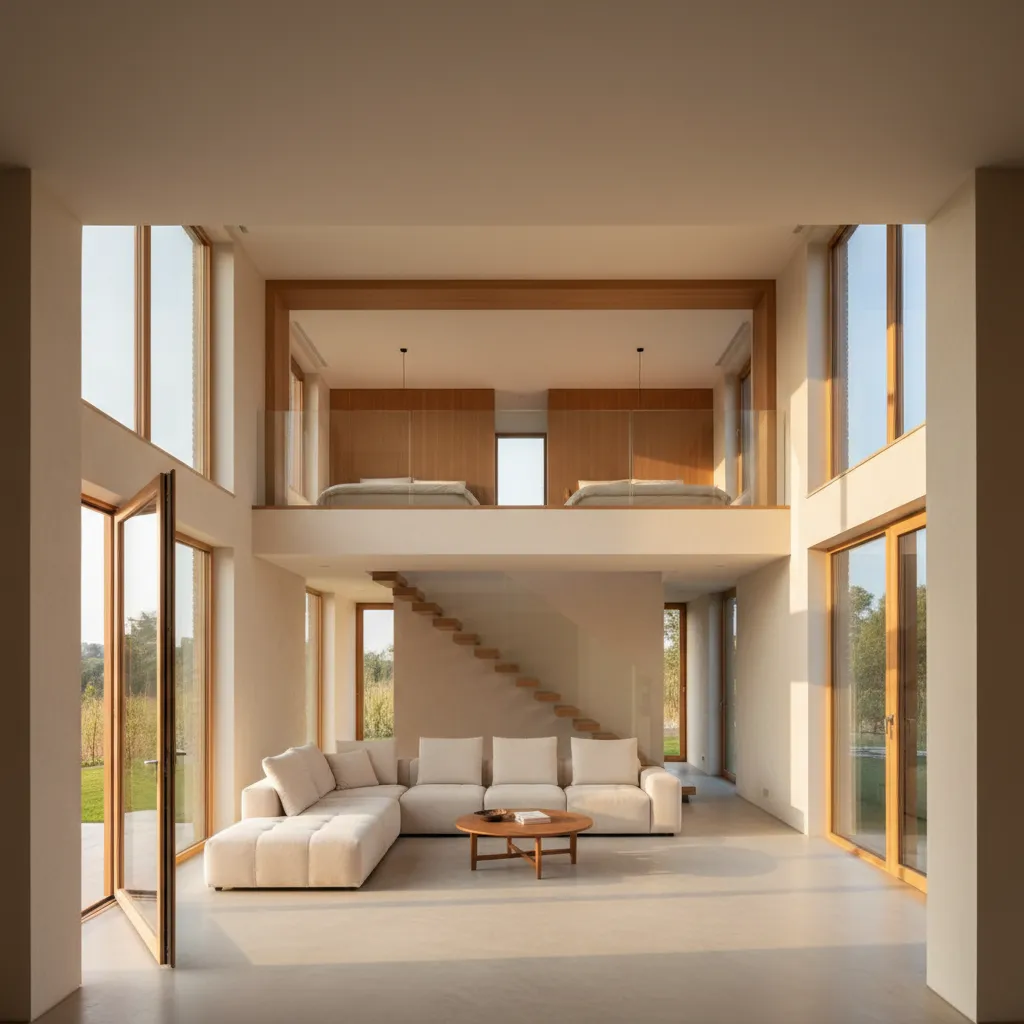

Luz y proporción: medir para vivir, no solo para cumplir

Mi experiencia

Una planta bien medida no es la que más números tiene, sino la que permite vida real. En salones estrechos aprendí a fijar ancho mínimo de 3,20 m si hay paso lateral, y 2,80 m si el paso va por otro lado. En dormitorios dobles, 2,70 x 3,20 m suele ser mi base cuando el armario es lineal.

Puntos a favor

Trabajar con planos de dos plantas con medidas detalladas te ayuda a prever muebles, radios de apertura y orientaciones. Si las estancias principales miran a sur o este, la ganancia solar reduce demanda energética y mejora confort, algo que pesa tanto como cualquier acabado premium.

Puntos en contra

El exceso de precisión puede engañar: un plano perfecto en milímetros pero con ventanas mal orientadas será frío o sombrío. Y sí, todos hemos caído alguna vez en el “cabe en planta” y luego la puerta pega contra la mesilla. A mí me pasó en una reforma en 2017; nunca más sin comprobar giros.

Presupuesto

Para una vivienda de dos plantas de 90–120 m², el coste de proyecto y dirección técnica varía según ciudad, pero reservar un 8–12% del total de obra para arquitectura e interiorismo evita sustos. Con buenos planos, se ahorra en obra: menos cambios, menos improvisación.

Ahora, ¿cómo aterrizo todo esto cuando dibujo planos de 2 plantas con medidas para un cliente? Empiezo por el programa: cuántas personas, hábitos, teletrabajo, mascotas. Sigo con un rectángulo vacío con las medidas reales de la parcela o del forjado. Coloco la escalera donde respira y cierro el paquete instalaciones en columna. Luego tiro ejes, modulo mobiliario y verifico luz y ventilación cruzada. En viviendas históricas, respeto la crujía y juego con tabiques ligeros; en obra nueva, ajusto estructura a 3,00 o 3,60 m de crujía cuando se puede, porque da muebles más agradecidos. Y siempre dejo un margen: cinco centímetros de seguridad en huecos de paso y encuentros, porque la obra no es un render.

En la planta baja, priorizo entrada clara y un estar que no sea pasillo. Si el ancho lo permite, cocina en L o en isla con 100–110 cm de paso; si es estrecho, línea de 60–65 cm y mesa pegada a pared plegable. El comedor necesita 90 cm libres alrededor para servir sin choques. En planta alta, las puertas no deben abalanzarse sobre la escalera: un pequeño distribuidor de 90–120 cm evita accidentes y sonidos cruzados. Los baños, 120 cm libres frente a inodoro y 80 cm en acceso, con ducha de 80 x 120 cm cuando cabe; si no, 80 x 90 cm digna y bien iluminada.

La escalera merece párrafo propio. Recta si el largo lo permite, de un solo tramo con descanso si puedes. En viviendas compactas, una U con ojo central resuelve; evito caracol salvo casos muy puntuales: bonita, sí, pero cruel con colchones y con seguridad. Barandilla opaca hasta 90–110 cm si buscas privacidad entre niveles; si quieres luz, barrotillo fino o vidrio laminado. Y recuerda: debajo de la escalera cabe almacenamiento, un aseo o un armario técnico; en planos pequeños, ese hueco es oro.

Sobre estructura y muros: si es rehabilitación, reconoce qué paredes portan y cuáles no. He visto tabiques “inocentes” con vigas apoyadas; un perito y una cata a tiempo evitan dramas. En obra nueva, coordina con cálculo para que pilares no caigan en medio del salón. Con 20–25 cm de forjado y 10–12 cm de pavimento + instalaciones, la altura libre de 2,50–2,60 m es razonable; por debajo, la planta alta se siente pesada.

Iluminación y energía: abre huecos donde la orientación lo pida, no donde “queda mono”. Si el sur te regala sol, protecciones horizontales; al oeste, piensa en lamas verticales; al norte, ventanales generosos para luz homogénea. Ventilación cruzada siempre que exista fachada opuesta; si no, patios o conductos. En planos de dos plantas, las dobles alturas son tentadoras; las uso cuando aportan luz real al corazón de la casa y no solo “wow”.

Materiales y acabados: cuanto más clara la paleta, más legible el plano. Suelo continuo entre niveles si buscas amplitud visual; si quieres separar usos, cambia textura o veta en la pisada de escalera y descansillos. En baños, modula por piezas; un paño de 120 cm multiplica opciones y ahorra cortes. Y, por favor, mide el mobiliario antes de enamorarte: sofás de 2,60 m en salones de 2,80 m no funcionan, por muy fotogénicos que sean.

Finalmente, el documento. Un buen plano de 2 plantas con medidas no solo marca longitudes: indica espesores de muros, cotas de huecos, niveles (±0,00; +2,80; etc.), ejes, sentido de puertas, ubicación de enchufes principales y recorridos de instalaciones críticas. Ese nivel de detalle reduce llamadas en obra. Yo prefiero entregar una versión “viva” que se actualiza con cada ajuste, porque la realidad manda.

En resumen, cuando pienso en planos de 2 plantas con medidas vuelvo a lo esencial: una buena arquitectura no depende de la época, sino de la lógica del uso, de la luz y de la proporción. Mi juicio, después de muchas obras, es que el plano manda la obra y la obra mejora el plano si lo escuchas. ¿Qué parte te preocupa más ahora mismo: la escalera, las instalaciones o cuadrar el mobiliario?

save pin

FAQ

¿Qué incluye un buen plano de 2 plantas con medidas?

Dimensiones interiores útiles, espesores de muros, posiciones de puertas y ventanas, niveles y la escalera con sus cotas. También referencias de instalaciones básicas para evitar sorpresas en obra.

¿Cuál es el ancho mínimo recomendable para la escalera?

Yo trabajo con 90 cm útiles como mínimo. Mejora circulación y seguridad; si el espacio lo permite, 100 cm dan un confort notable para subir con objetos voluminosos.

¿Cómo distribuir zona de día y noche en dos plantas?

Suele funcionar día abajo y noche arriba. Reduce ruidos en dormitorios y ordena recorridos; si hay personas con movilidad reducida, conviene prever dormitorio en planta baja.

¿Qué medidas mínimas sugieres para un dormitorio doble?

2,70 x 3,20 m con armario lineal de 60 cm es mi base. Si el armario es vestidor, reserva al menos 1,20 m de pasillo libre entre frentes.

¿Cómo ubicar baños y cocina en planos de dos plantas?

En columna vertical cuando sea posible. Es criterio extendido en el sector porque simplifica bajantes, reduce costes y mejora el mantenimiento.

¿Qué altura libre recomendar para cada planta?

Entre 2,50 y 2,60 m en viviendas habituales. Menos de 2,40 m se siente bajo; más altura suma calidad espacial, pero revisa normativa y estructura.

¿Sirve una escalera de caracol en casas pequeñas?

Solo como último recurso. Ahorra huella, sí, pero penaliza el paso de muebles y la seguridad. Prefiero una U compacta con descansillo.

¿Qué debo marcar además de las medidas en el plano?

Niveles, ejes, sentidos de apertura, radii de giro, y los puntos de mayor carga (cocina, baños). Ese detalle hace la diferencia entre un dibujo bonito y un plano ejecutable.
