Planos de baños con medidas: guía real desde obra: Cómo pensar y dibujar baños bien resueltos, con medidas funcionales y detalles que evitan errores en obra

Diseñar planos de baños con medidas me ha acompañado toda mi carrera: desde rehabilitaciones en edificios de 1920 hasta viviendas recién entregadas. Y la verdad es que los espacios bien pensados no dependen de la época; dependen de lógica, circulaciones y tolerancias. Cuando un baño está bien dimensionado, no hay magia: hay criterio. Si quieres experimentar el trazado sin volverte loco, te puede servir revisar planificación de planta como referencia práctica, porque la base de un buen baño es su planta clara.

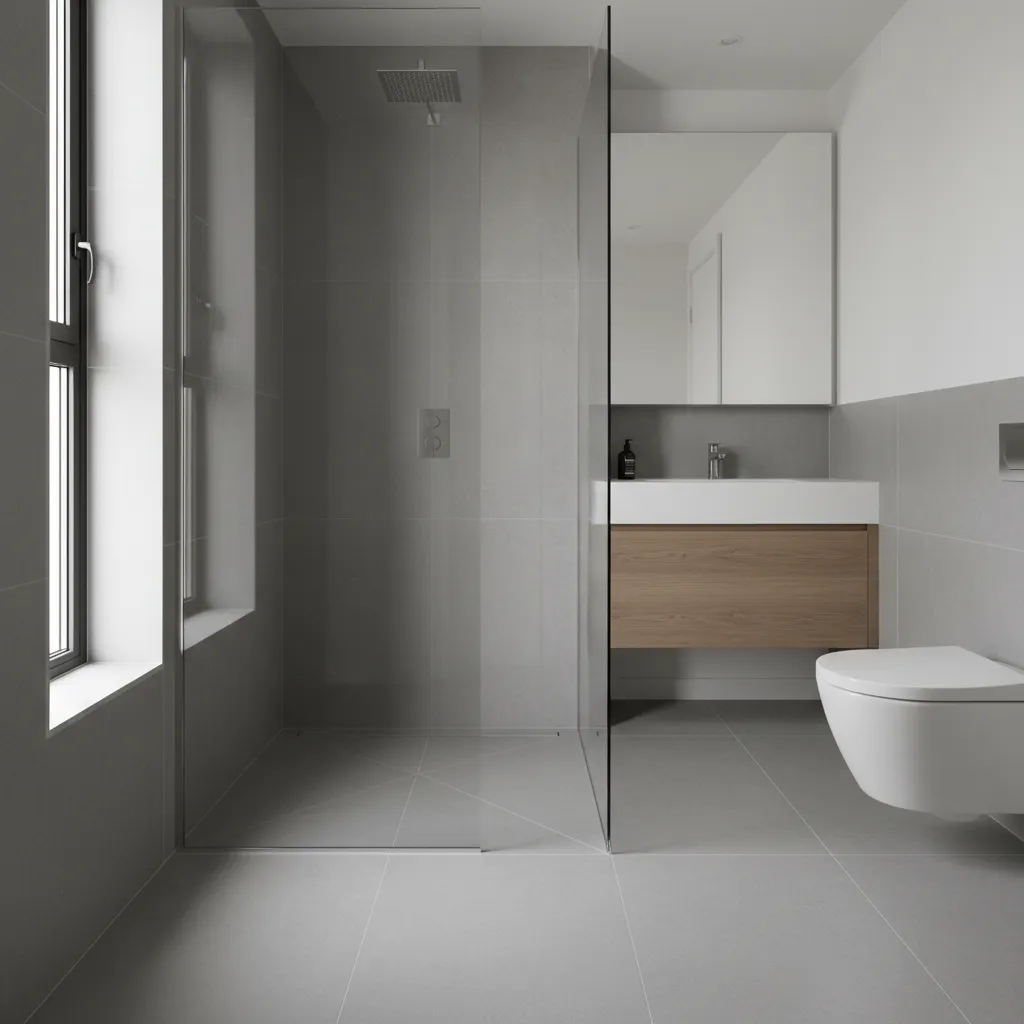

Ducha de 90×90 cm: confort mínimo y drenaje bien resuelto

Mi experiencia

En obra nueva, suelo fijar la ducha en 90×90 cm como medida mínima para no sentir los codos chocando con el vidrio. En rehabilitaciones estrechas, he trabajado con 80×100 cm cuando el pasillo manda. Lo crucial: pendiente de 2% hacia la canaleta y juntas bien selladas para que no haya sorpresas.

Puntos a favor

Con 90×90 cm el giro corporal es cómodo y la mampara no se siente invasiva. Es una medida estándar fácil de presupuestar y encaja en la mayoría de planos de baños con medidas detalladas. La ubicación de la ducha en esquina libera el frente para el lavabo, optimizando la distribución de baños pequeños.

Puntos en contra

Si el baño tiene puerta enfrentada, los 90 cm pueden complicar el paso libre; hay que controlar la apertura. En edificios antiguos, el plato puede elevarse demasiado por el desagüe, generando un peldaño peligroso. Y sí, me ha pasado: la canaleta lineal mal instalada acumula cabello y huele.

Consejo práctico

Para duchas a ras de suelo, revisa la altura de forjado y el punto de conexión al bajante antes de elegir el tipo de drenaje. Deja 5 cm entre borde de mampara y eje de inodoro para evitar choques de codo al sentarte. Y no subestimes una luz de 60 cm en la entrada de la ducha: menos de eso se vuelve incómodo.

save pin

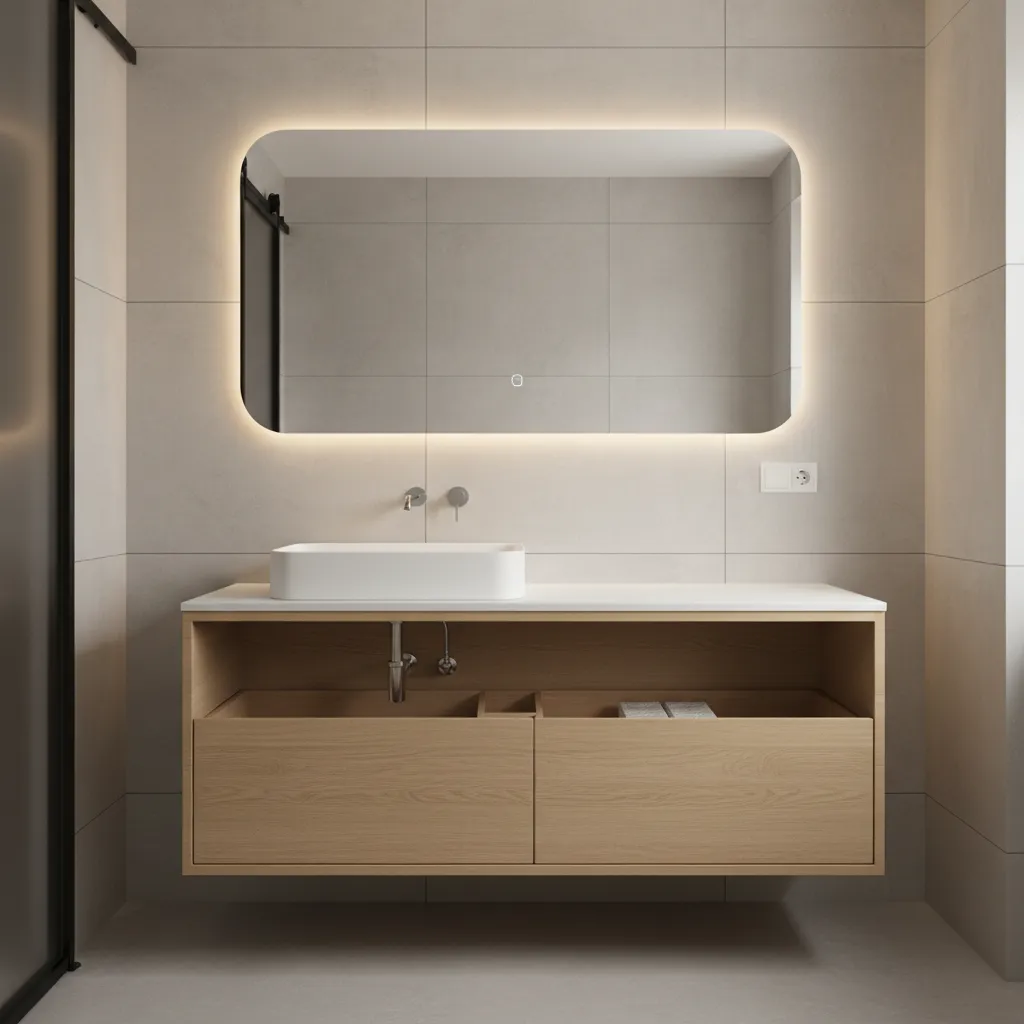

Lavabo y mueble: 60–80 cm de frente, 50–55 cm de fondo, altura 85–90 cm

Mi experiencia

En baños diarios, el lavabo con mueble de 80×50 cm funciona excelente; deja almacenamiento sin restar paso. En proyectos de alquiler, bajo a 60×45 cm y gano circulación. La altura ideal para que el agua no salpique y la espalda no sufra: 88–90 cm, siempre medida a encimera.

Puntos a favor

Estas dimensiones favorecen la ergonomía en baños pequeños y permiten sifón oculto sin pelear con el cajón. Con 50–55 cm de fondo, la caída del grifo no salpica tanto, y caben lavabos sobreencimera. En planos de baños con medidas, esta combinación encaja con puertas correderas y deja un paso de 80–90 cm frente al lavabo, que es clave.

Puntos en contra

Si reduces a 60×45 cm en familias con niños, el frente se llena rápido de objetos; la encimera queda corta. Los lavabos muy profundos (más de 55 cm) estorban el paso cuando el baño es de 1,40 m de ancho. Y ojo: grifos altos con lavabos bajos… salpicaduras garantizadas.

Caso real

En un piso de 1965 en Madrid, el baño era 1,55×2,10 m. Con lavabo de 60×45 cm y mueble flotante logramos un paso de 85 cm libre, puerta corredera al pasillo y una ducha de 90×90 cm sin sensación de túnel. El cliente ganó almacenamiento con cajones de 35 cm útiles y mejor limpieza al elevar el mueble 15 cm.

save pin

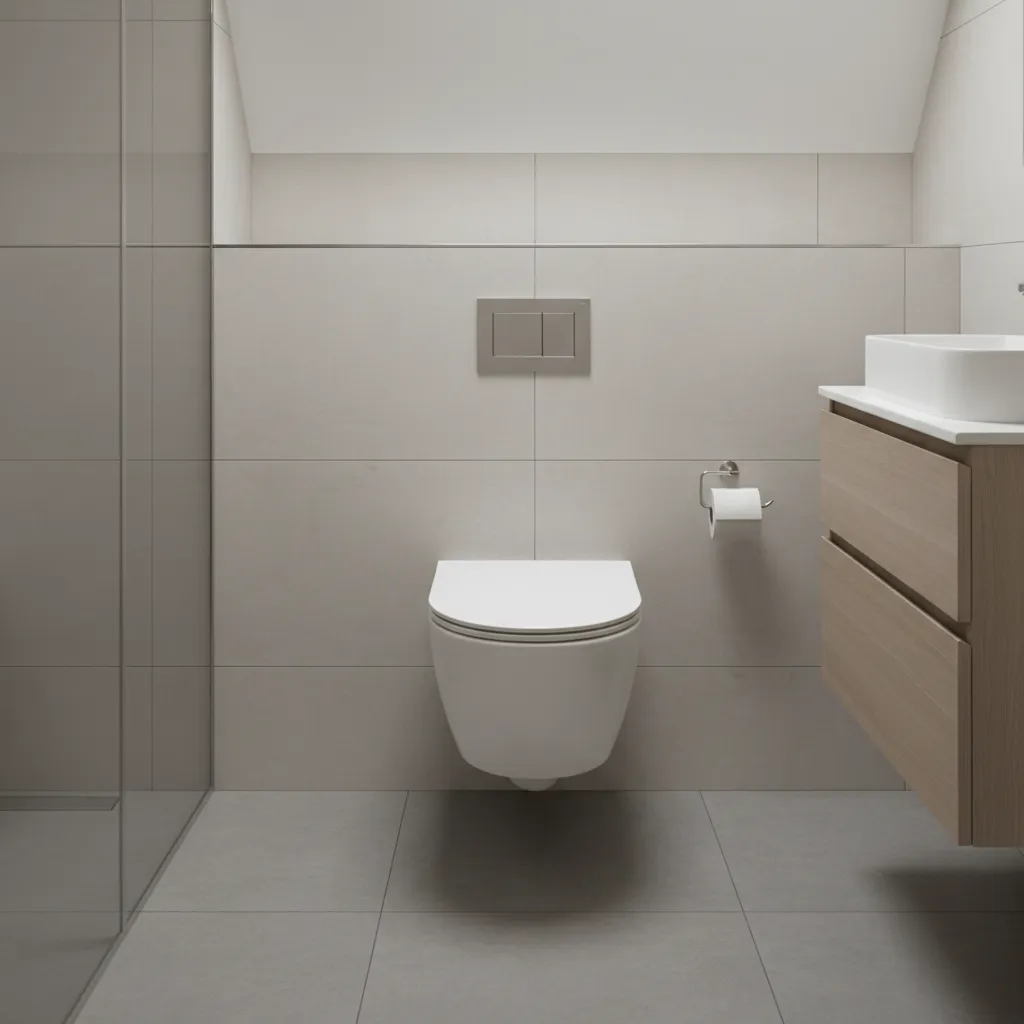

Inodoro y distancias de seguridad: 70 cm libres al frente, 40 cm a cada lado

Mi experiencia

He visto baños arruinados por no respetar las holguras del inodoro. Mi regla: 70 cm libres delante del borde y al menos 40 cm desde eje a pared o mueble. En obras con bajantes complicados, el inodoro compacto (proyección 48–52 cm) salva el día.

Puntos a favor

Estas medidas mejoran la circulación en baños estrechos y reducen golpes contra la mampara. Con 40 cm por lado, el acceso es natural y el portarrollos no invade. En planos de baños con medidas bien pensados, dejar 20 cm desde el eje del inodoro al inicio de la ducha evita esa sensación de encajonado.

Puntos en contra

En rehabilitación, bajar de 70 cm al frente es tentador, pero compromete la comodidad y la limpieza. Los inodoros suspendidos necesitan prever falso muro de 12–15 cm; si no se calculó, el baño pierde centímetros valiosos. Y si el bajante no acepta codos suaves, el ruido de descarga se oye en todo el piso.

Presupuesto

Un inodoro compacto de calidad media ronda 180–350 €. El sistema empotrado para suspendido sube a 250–450 €, más albañilería. No olvides sumar protección acústica si compartes medianeras; 80–120 € bien invertidos.

Más allá de piezas sueltas, el trazado manda. Dimensiones que nunca me fallan en planos de baños con medidas reales: ancho mínimo 1,50 m para baño completo pequeño; paso útil frente a lavabo 80–90 cm; altura de espejo 1,05–1,10 m al borde inferior; toma eléctrica a 1,10–1,20 m, protegida y fuera de la zona de agua. La iluminación… capas: una general (300–400 lx), otra puntual en espejo. Y ventilación, siempre: natural o mecánica, pero calculada.

Si trabajas con bañera, cuenta 150–170×70–80 cm; y deja 70 cm libres para entrar y salir sin acrobacias. En baños dobles, dos lavabos necesitan 120–140 cm de frente; mejor sifones desplazados para no pelear con cajones. Y sí, el radiador-toallero: 50–60 cm de ancho, no lo pegues al lavabo; quema y estorba.

Materiales y detalles que evitan disgustos: porcelánico antideslizante en zonas mojadas (clasificación R10–R11), juntas de 2–3 mm para mantener limpieza visual, rodapié cerámico de 6–8 cm en paredes que reciben agua. Sellador sanitario en perímetros del mueble, y pendiente mínima en el suelo de la ducha: 2% uniforme, sin charcos. El vidrio templado de 8 mm se siente sólido; 6 mm vibra más. Si te preocupa el mantenimiento, panel fijo + entrada libre; menos herrajes, menos roturas.

Puertas: corredera empotrada libera 80–90 cm de circulación frente al lavabo; si no puedes empotrar, corredera sobrepuesta con guía de calidad. Evita abrir hacia adentro cuando el baño es menor a 1,60 m de ancho: bloquearás la ruta de escape y el paso.

En baños de accesibilidad, la conversación cambia. Giro de silla 150 cm libres, ducha a nivel, banco abatible, barras a 70–75 cm de altura, y grifería termostática. El inodoro a 45–48 cm de altura y 80–90 cm al frente. Aquí las medidas no son capricho: son seguridad.

Errores comunes que corrigo seguido: colocar el inodoro detrás de la puerta, pegar el lavabo a una esquina con menos de 20 cm de margen, olvidar la altura del sifón con cajón superior, y confiar en un plato de ducha de 70 cm pensando que servirá… no. También subestimar el espejo: demasiado alto y te refleja la frente; demasiado bajo y salpicas todo.

En síntesis, los baños funcionan cuando las medidas respetan el cuerpo y la circulación. Planos de baños con medidas bien hechos no son un dibujo bonito: son decisiones concretas sobre distancias, alturas, drenajes y mantenimiento. Y, vuelvo a lo que creo, una buena arquitectura no depende de la época, sino de la lógica: si el trazado está claro, el baño resulta. ¿Qué dimensión te ha hecho pelearte con tu obra últimamente?

save pin

FAQ

¿Cuál es la medida mínima para un baño completo pequeño?

Con 1,50×2,00 m se puede resolver ducha de 90×90 cm, lavabo de 60×45 cm e inodoro con 70 cm libres al frente. Si baja el ancho, la puerta corredera ayuda, pero no conviene reducir las holguras.

¿Qué distancia debo dejar frente al inodoro?

70 cm libres al frente es el estándar práctico. Menos de 60 cm complica la limpieza y la postura; es consenso en el sector mantener esa franja.

¿Qué altura es cómoda para el lavabo?

Entre 85 y 90 cm a encimera funciona para la mayoría. En familias con niños, 84–85 cm ayuda; en personas altas, 90 cm alivia la espalda.

¿Cuál es el tamaño ideal de ducha?

90×90 cm ofrece confort y libertad de movimiento. En pasillos estrechos, 80×100 cm mantiene comodidad si la entrada es de al menos 60 cm.

¿Cómo calcular la posición del portarrollos?

Colócalo a 70–75 cm de altura y a 20–25 cm del frente del inodoro, dentro del alcance sin girar el torso. Evita esquinas que obliguen a chocar con la rodilla.

¿Qué ancho de paso necesito frente al lavabo?

80–90 cm libres permiten abrir cajones y usar el espejo sin agobio. En planos de baños con medidas, esta franja evita golpes con la mampara.

¿Bañera o ducha en un baño pequeño?

La ducha optimiza espacio y accesibilidad. Si eliges bañera, procura 150–170×70–80 cm y 70 cm libres para entrar y salir sin riesgo.

¿Qué pendiente debe tener el suelo de la ducha?

Entre 2% y 3% hacia el desagüe para evitar charcos. Verifica el forjado y el punto de conexión antes de decidir canaleta o plato; así evitas elevaciones innecesarias.
