Planos de escaleras: 5 claves reales: Cómo dibujo, adapto y optimizo planos de escaleras en viviendas y edificios con criterio y experiencia en obra

Cuando me piden revisar planos de escaleras, suelo empezar por lo esencial: la comodidad real al subir y bajar, la seguridad y la proporción. Llevo más de diez años dibujando y ajustando escaleras en viviendas contemporáneas y en edificios históricos, y la verdad es que los espacios bien pensados no dependen de la época; dependen de la lógica, de cómo se usan. Si quieres ver cómo opero en proyectos donde el recorrido manda, te dejo este ejemplo de planificación de planta que me ayuda a cruzar estructura con circulación.

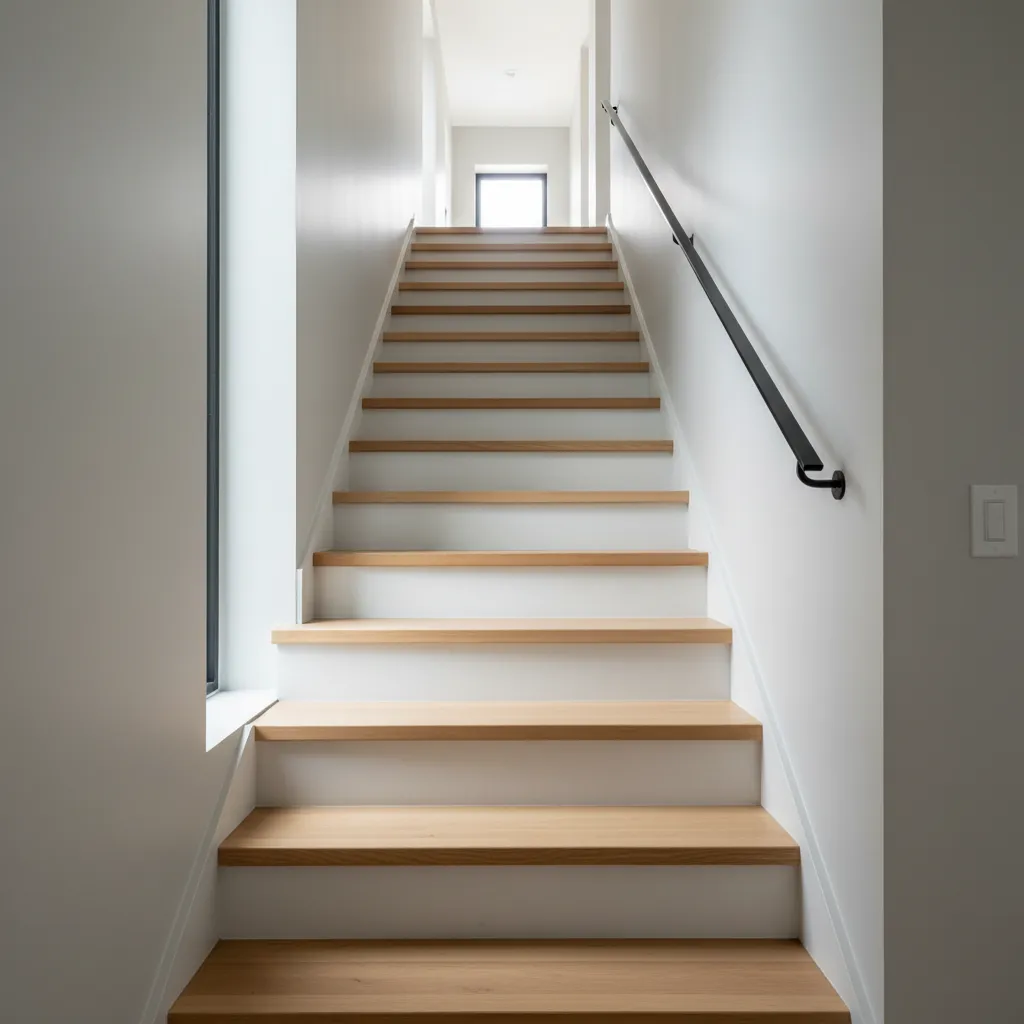

Cálculo de huella, contrahuella y pendiente óptima

Mi experiencia

En obra, la fórmula 2R + H ≈ 63 cm me ha salvado muchas piernas. Cuando ajusto la contrahuella (R) entre 16 y 18 cm y la huella (H) entre 27 y 30 cm, la pendiente se siente natural en uso diario. En edificios antiguos he tenido que negociar con desniveles y piezas existentes, pero el objetivo sigue siendo el mismo: que el ritmo de la escalera no canse ni asuste.

Puntos a favor

Un plano de escaleras que respeta la relación huella–contrahuella mejora la ergonomía y reduce errores en obra. Además, el cálculo de escalones y la pendiente de escalera optimizada ayudan a prever descansos y giros sin improvisar. Integrar la normativa de escaleras desde el primer croquis evita correcciones costosas.

Puntos en contra

La realidad: no siempre tenemos el hueco ideal. A veces el cliente exige más pasos en menos espacio y hay que ajustar la huella, con el riesgo de una escalera demasiado empinada. También puede complicarse la coordinación con estructuras existentes, donde cualquier centímetro de contrahuella es una batalla.

Consejo práctico

Antes de cerrar el plano, dibuja un perfil longitudinal con alturas reales de forjado y un corte de barandal. Calcula la altura total, divide por la contrahuella deseada y verifica si el número de escalones permite descansos bien colocados.

save pin

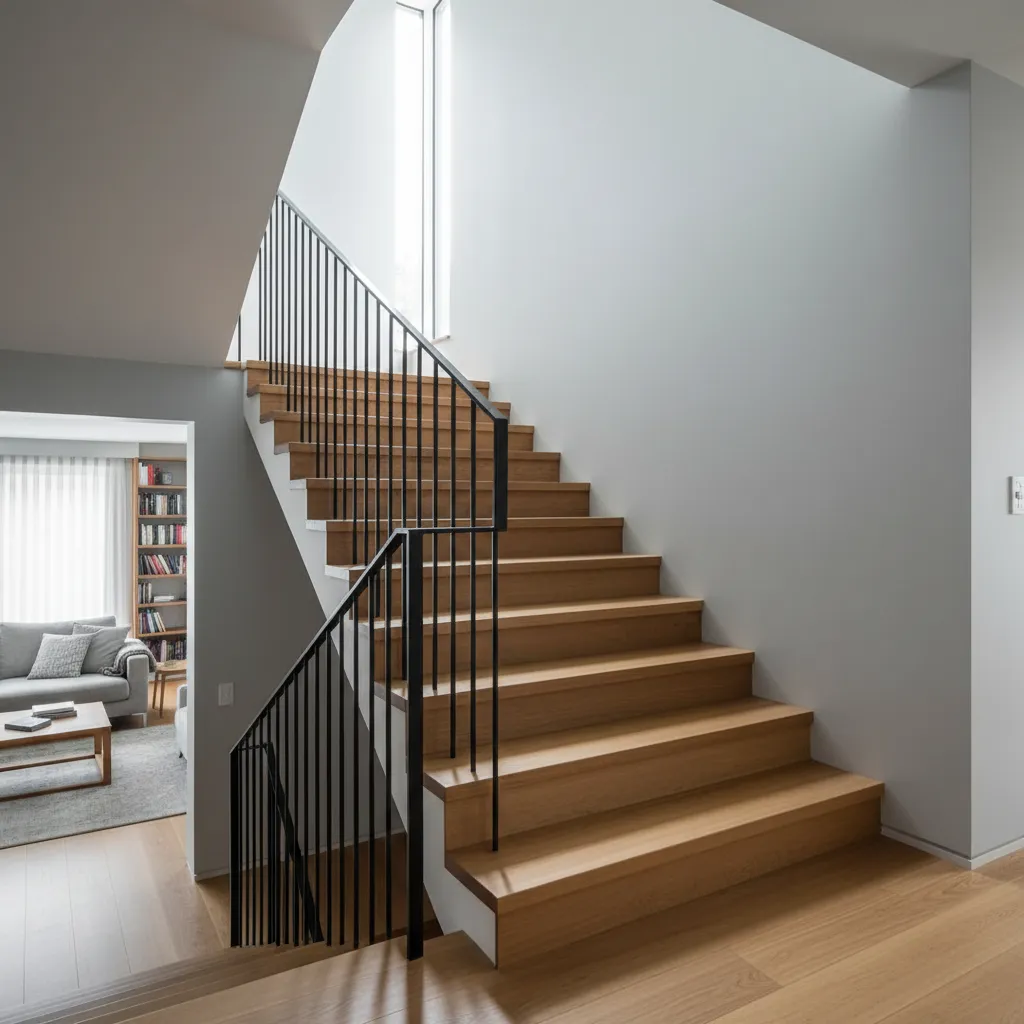

Giros, descansos y ancho útil en recorridos complejos

Mi experiencia

Los descansos bien dimensionados marcan la diferencia en escaleras en U, L o caracol. En vivienda unifamiliar, el giro en L con descanso intermedio suele ser el más amable; en rehabilitación, me he apoyado en descansos generosos para compensar pendientes comprometidas. El ancho útil mínimo que acepto para uso diario es 90 cm; 100–110 cm cuando sé que subirán muebles.

Puntos a favor

Diseñar descansos con ancho de escalera suficiente mejora el flujo y la seguridad, especialmente en escaleras con giro. La previsión de descansos intermedios reduce la fatiga y permite cumplir con evacuación. Un buen plano de escaleras en L evita cabeceos y roces con barandales.

Puntos en contra

El espacio manda: ampliar el ancho útil puede recortar superficie de sala o almacenamiento. En edificios antiguos, los giros chocan con muros portantes y vigas, obligando a soluciones menos fluidas. Y sí, un descanso mal colocado puede romper el ritmo y hacer que la escalera se sienta torpe.

Caso real

En un dúplex de 68 m², pasamos de una caracol imposible a una L con dos tramos y descanso de 110 cm. Se ganó comodidad y seguridad; perdimos un armario, pero el cliente agradece cada subida.

save pin

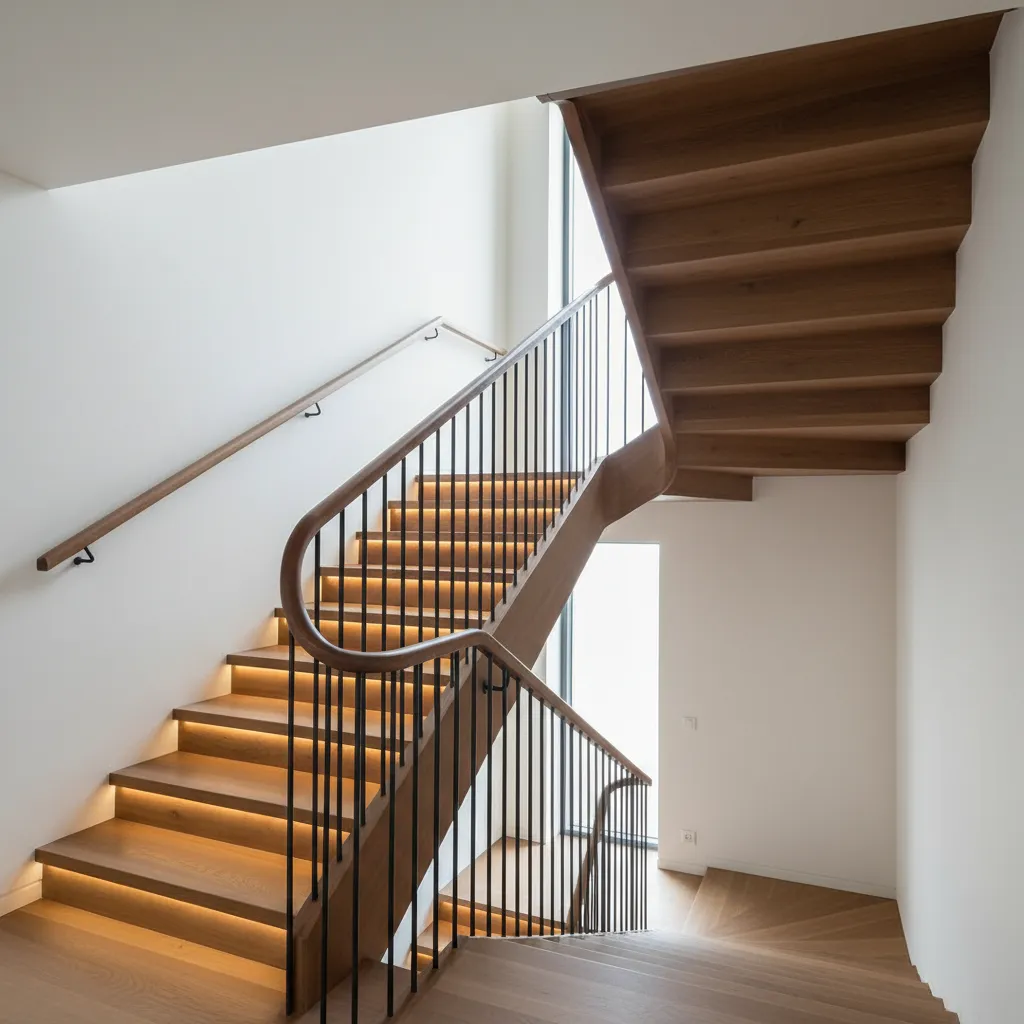

Altura libre, barandales y detalles que evitan sorpresas

Mi experiencia

La altura libre bajo techo es el dato que más veo olvidado en planos de escaleras. Si no garantizamos 2.10 m como mínimo, vendrán golpes y correcciones. Los barandales y pasamanos deben dibujarse desde el inicio: altura, separación y terminación en descansos. En proyectos con niños o mayores, duplico la atención en huella, iluminación y textura.

Puntos a favor

Prever altura libre en escaleras, barandal de seguridad y pasamanos continuo aporta confianza y cumplimiento normativo. La iluminación de escalera integrada –natural y artificial– reduce riesgos y da presencia arquitectónica. Los detalles de nariz de escalón y antideslizantes alargan la vida útil.

Puntos en contra

Más detalle es más presupuesto: carpintería, herrería y iluminación suben costos. Coordinar barandales con estructura puede requerir anclajes especiales. En rehabilitación, alcanzar 2.10 m de altura libre a veces no es viable y hay que asumir concesiones.

Presupuesto

Para una escalera de dos tramos con barandal metálico y madera en huellas, calculo entre un 8–12% del costo total de obra menor. Si se incluye iluminación embebida y vidrio templado, puede subir al 15%.

En resumen, los planos de escaleras bien pensados no son un capricho gráfico: son la traducción de una lógica de uso, seguridad y confort. Y vuelvo al punto: una buena arquitectura no depende de la época, sino de la lógica. Mi juicio, tras muchas subidas y bajadas en obra: mide, calcula y prueba el recorrido en planta y corte antes de enamorarte del render. ¿Qué parte de tu escalera te preocupa más: la pendiente, el giro o la altura libre?

save pin

FAQ

¿Cuál es la medida ideal de huella y contrahuella?

Trabajo con huella entre 27–30 cm y contrahuella entre 16–18 cm, según altura total. La fórmula 2R + H ≈ 63 cm asegura una pendiente cómoda en la mayoría de viviendas.

¿Qué ancho mínimo recomiendas para una vivienda?

Para uso cotidiano, 90 cm. Si se subirán muebles o se espera tráfico simultáneo, 100–110 cm mejoran mucho la experiencia y la seguridad.

¿Cuánta altura libre debe tener una escalera?

Procuro 2.10 m como mínimo en todo el recorrido. Menos de eso genera golpes, sensación de agobio y posibles incumplimientos normativos.

¿Es buena idea una escalera caracol en espacios pequeños?

Solo si el uso es ocasional y aceptas límites de confort. Para circulación diaria, prefiero una L compacta con descanso; se siente más segura y práctica.

¿Cómo calculo el número de escalones?

Divide la altura total entre la contrahuella elegida y ajusta al entero más conveniente. Comprueba que la suma de huellas y descansos entra en el hueco disponible.

¿Qué barandal y pasamanos son más seguros?

Altura entre 90–100 cm, separación de barrotes que impida paso de una esfera de 12 cm y pasamanos continuo. Es un estándar aceptado por la mayoría de normativas.

¿Dónde conviene ubicar los descansos?

En cambios de dirección y cada 12–16 contrahuellas en tramos largos. Un descanso bien dimensionado recupera el ritmo y mejora evacuación.

¿Qué iluminación recomiendas en escaleras?

Combino luz general con puntos bajos en zanca o huella y un nivel suave en el descanso. Evito deslumbramientos y priorizo lectura clara del borde del escalón.
