Potongan Denah Rumah: Cara Membaca dan Membuatnya: Panduan praktis memahami potongan denah rumah agar desain ruang lebih efisien, nyaman, dan minim kesalahan pembangunan.

Direct Answer

Potongan denah rumah adalah gambar arsitektur yang menunjukkan tampilan bangunan jika dipotong secara vertikal. Gambar ini membantu melihat tinggi ruang, struktur lantai, plafon, serta hubungan antar level dalam rumah. Tanpa potongan denah, banyak detail konstruksi tidak terlihat pada denah lantai biasa.

Quick Takeaways

1. Potongan denah rumah menunjukkan tinggi ruang dan struktur vertikal bangunan.
2. Digunakan untuk memahami hubungan lantai, plafon, dan atap.
3. Membantu menghindari kesalahan konstruksi yang tidak terlihat di denah biasa.
4. Penting untuk perencanaan ventilasi, tangga, dan pencahayaan alami.
5. Sering diabaikan pemilik rumah padahal sangat menentukan kenyamanan ruang.

Introduction

Ketika klien pertama kali melihat gambar desain rumah, biasanya mereka fokus pada denah lantai. Padahal dalam pengalaman saya menangani banyak proyek interior dan renovasi rumah, masalah terbesar justru sering muncul dari hal yang tidak terlihat di denah biasa. Di sinilah potongan denah rumah menjadi sangat penting.

Potongan memberikan gambaran vertikal bangunan: tinggi plafon, posisi balok, ketebalan lantai, hingga bagaimana tangga bertemu dengan lantai berikutnya. Banyak kesalahan konstruksi terjadi karena pemilik rumah hanya melihat denah tanpa memahami potongan.

Saat ini proses memahami struktur ruang juga semakin mudah karena banyak orang mulai memvisualisasikan rumah menggunakan alat digital. Salah satu cara sederhana adalah mencoba membuat rancangan awal menggunakan pembuat denah rumah gratis sebelum masuk ke gambar teknis yang lebih kompleks.

Dalam artikel ini saya akan membahas secara praktis apa itu potongan denah rumah, bagaimana cara membacanya, serta kesalahan yang paling sering terjadi berdasarkan pengalaman proyek nyata.

Apa Itu Potongan Denah Rumah?

Key Insight: Potongan denah rumah memperlihatkan struktur bangunan secara vertikal yang tidak terlihat pada denah lantai.

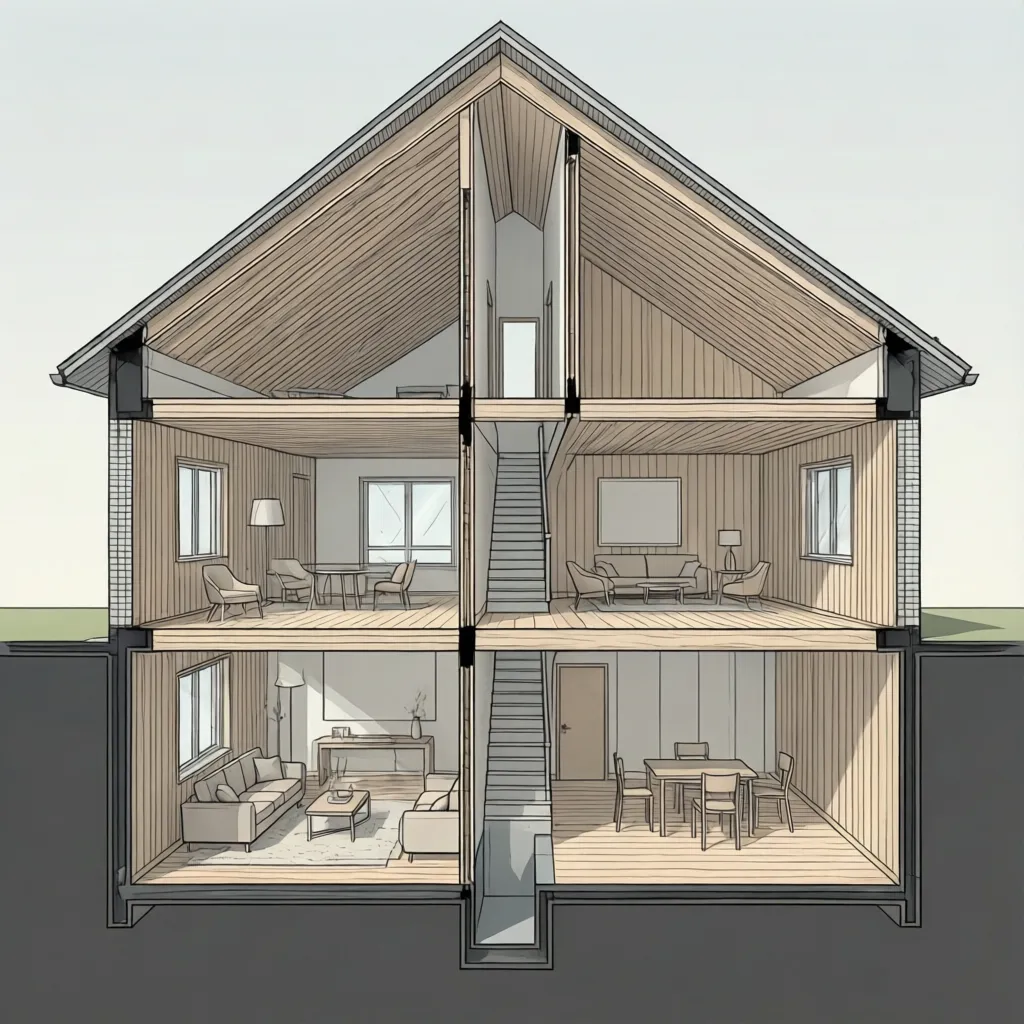

Explanation: Jika denah lantai seperti melihat rumah dari atas, maka potongan adalah melihat rumah dari samping setelah bangunan "dipotong" secara imajiner. Dari gambar ini kita bisa melihat tinggi lantai ke plafon, struktur atap, hingga posisi jendela terhadap lantai.

1. Tinggi ruang
2. Struktur lantai dan plafon
3. Posisi tangga
4. Hubungan antar lantai
5. Ketebalan struktur bangunan

Evidence Layer:Dalam proyek rumah dua lantai yang pernah saya kerjakan di Bandung, klien awalnya hanya melihat denah. Setelah melihat potongan, baru terlihat bahwa tinggi plafon ruang keluarga terlalu rendah karena posisi balok utama.

save pin

Mengapa Potongan Denah Rumah Sangat Penting?

Key Insight: Banyak masalah kenyamanan rumah sebenarnya berasal dari perencanaan vertikal yang buruk.

Explanation: Tanpa potongan, banyak keputusan desain dibuat berdasarkan perkiraan. Ini berisiko menyebabkan ruang terasa sempit, tangga terlalu curam, atau jendela terlalu tinggi.

Beberapa aspek penting yang hanya terlihat dari potongan:

1. Tinggi plafon sebenarnya
2. Proporsi jendela terhadap lantai
3. Ruang untuk instalasi mekanikal
4. Hubungan antara lantai berbeda

Insight yang jarang dibahas: Banyak rumah modern terlihat bagus di denah, tetapi terasa "aneh" saat ditempati karena tinggi ruang tidak proporsional. Ini hampir selalu berasal dari potongan yang kurang dipikirkan.

Bagaimana Cara Membaca Potongan Denah Rumah?

Key Insight: Membaca potongan sebenarnya cukup mudah jika memahami simbol dan urutan elemen struktur.

Explanation: Dalam gambar arsitektur, potongan biasanya diberi label seperti A-A atau B-B yang menunjukkan garis potong pada denah.

Urutan membaca potongan yang saya gunakan dalam proyek:

1. Lihat garis potong pada denah
2. Perhatikan tinggi lantai ke plafon
3. Identifikasi struktur balok
4. Cek hubungan tangga antar lantai
5. Perhatikan posisi jendela dan pintu

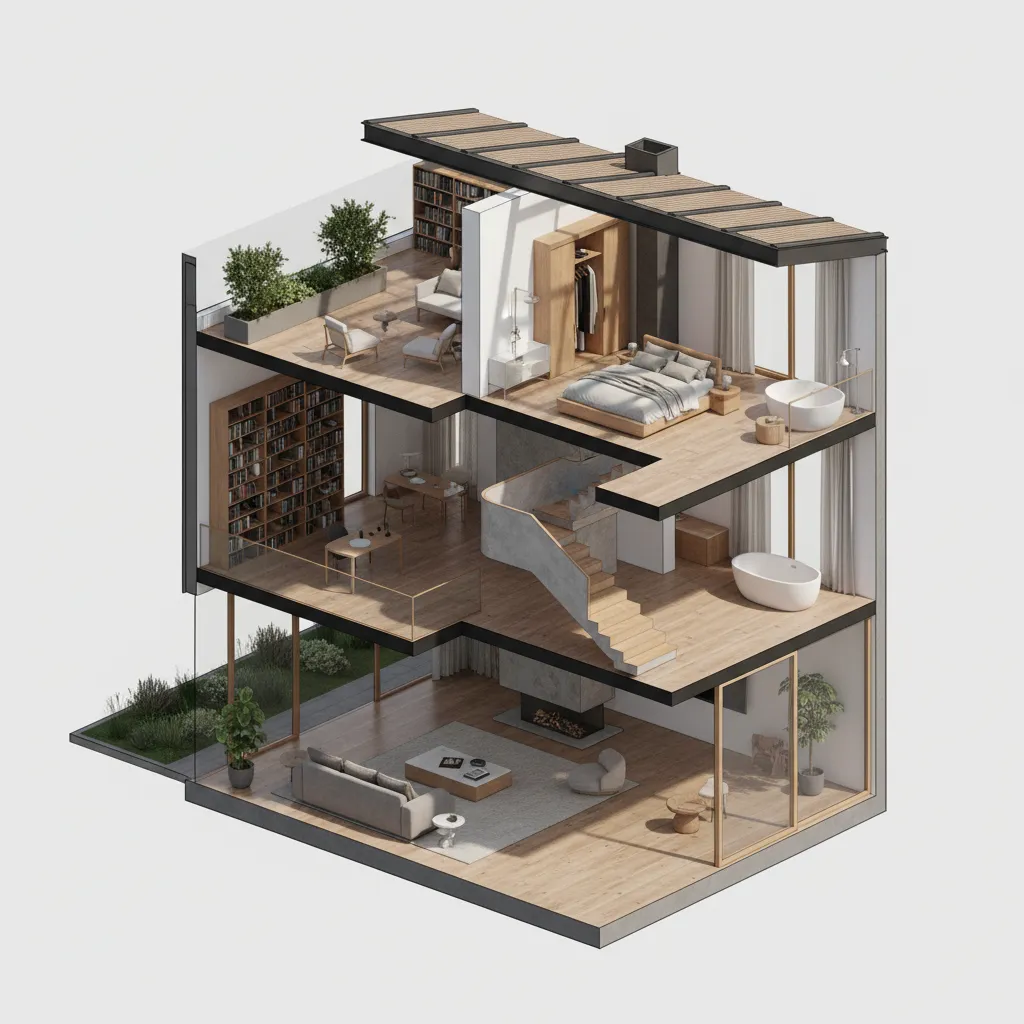

Untuk membantu visualisasi, banyak desainer sekarang menggunakan simulasi tiga dimensi. Misalnya dengan mencoba membuat model menggunakan perencana denah 3Dsehingga potongan bisa dipahami lebih intuitif.

save pin

Kesalahan yang Sering Terjadi pada Potongan Rumah

Key Insight: Kesalahan pada potongan sering tidak disadari sampai rumah hampir selesai dibangun.

Explanation: Dari pengalaman proyek renovasi, ada beberapa kesalahan yang sangat sering terjadi tetapi jarang dibahas.

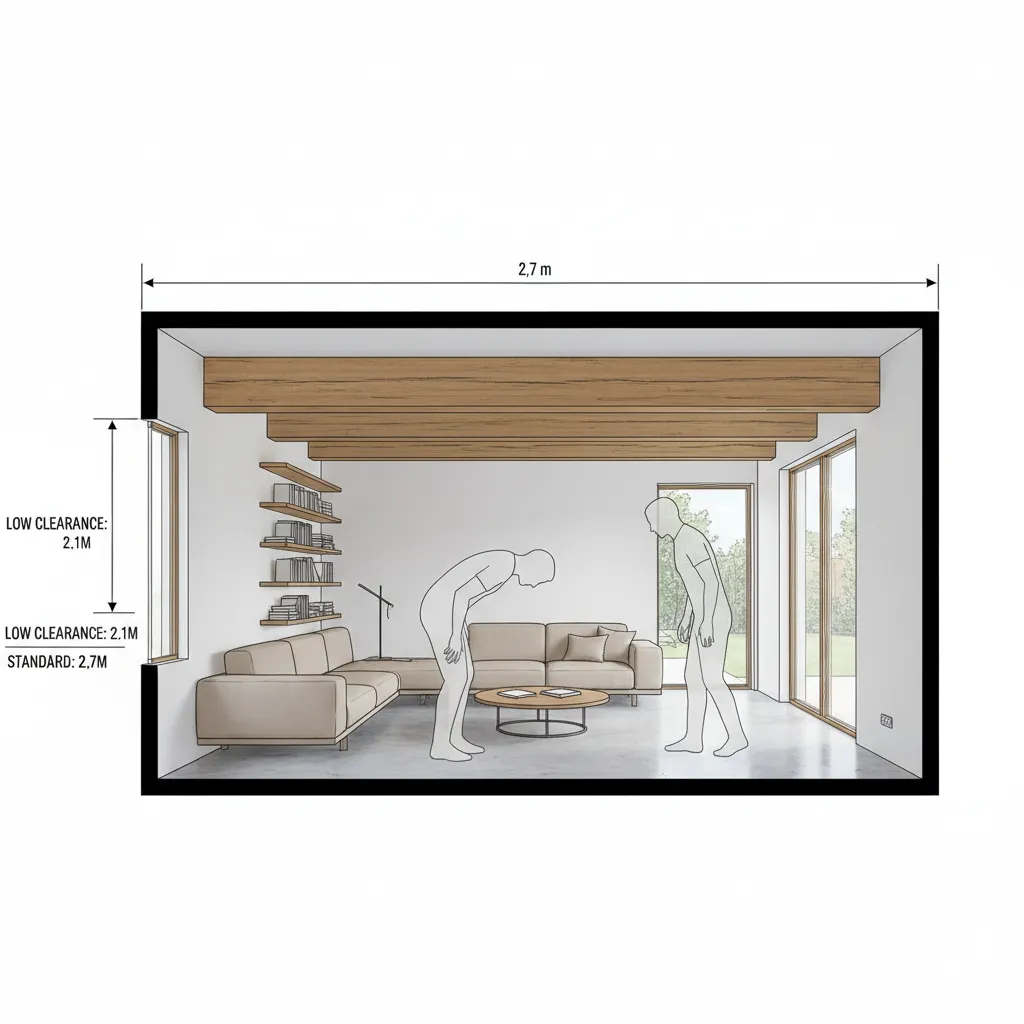

1. Tinggi plafon terlalu rendah setelah finishing
2. Tangga terlalu curam
3. Balok terlihat di tengah ruang
4. Jendela terlalu tinggi dari lantai
5. Ruang AC tidak tersedia

Biaya tersembunyi:Memperbaiki kesalahan vertikal sering jauh lebih mahal dibanding kesalahan layout. Mengubah tinggi plafon bisa berarti membongkar struktur.

save pin

Apakah Semua Rumah Membutuhkan Gambar Potongan?

Key Insight: Bahkan rumah satu lantai tetap membutuhkan potongan untuk memastikan proporsi ruang yang benar.

Explanation: Banyak orang berpikir potongan hanya diperlukan untuk rumah bertingkat. Padahal rumah sederhana pun membutuhkan potongan untuk menentukan tinggi dinding, posisi ventilasi, dan struktur atap.

Potongan biasanya dibuat minimal:

1. 1 potongan memanjang
2. 1 potongan melintang

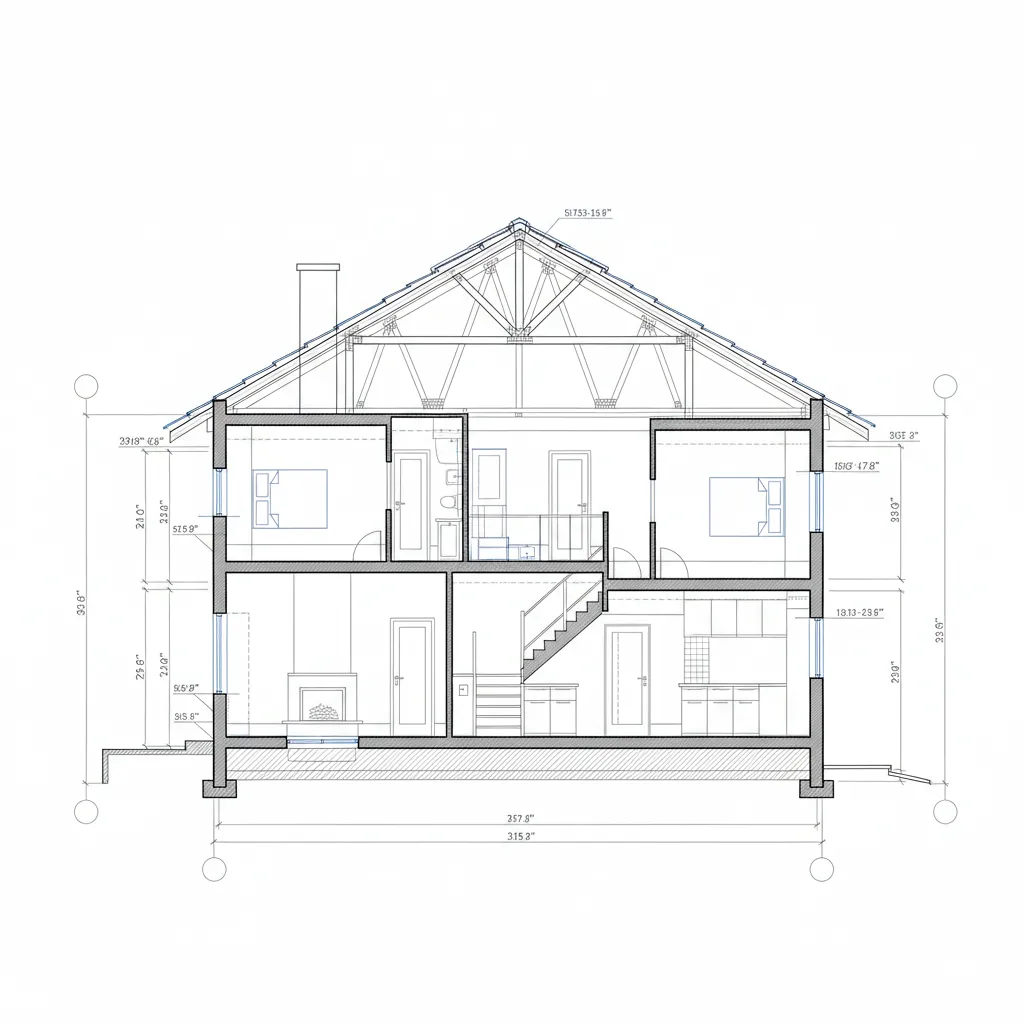

Praktik industri:Dalam proyek profesional, potongan selalu menjadi bagian dari gambar kerja karena kontraktor membutuhkan informasi tinggi struktur secara akurat.

save pin

Answer Box

Potongan denah rumah adalah gambar vertikal bangunan yang memperlihatkan tinggi ruang, struktur lantai, dan hubungan antar level. Tanpa potongan, banyak detail konstruksi penting tidak terlihat pada denah lantai.

Bagaimana Cara Membuat Potongan Denah Rumah yang Baik?

Key Insight: Potongan yang baik harus memperlihatkan struktur utama dan proporsi ruang secara jelas.

Explanation: Saat membuat potongan, fokus utama adalah menampilkan bagian bangunan yang paling penting secara struktural.

Langkah yang biasanya saya lakukan:

1. Tentukan garis potong paling informatif
2. Tampilkan struktur utama bangunan
3. Tambahkan dimensi tinggi
4. Perjelas hubungan lantai dan atap
5. Pastikan tangga terlihat jelas

Untuk mempermudah visualisasi sebelum gambar teknis dibuat, banyak desainer memanfaatkan simulasi digital seperti mencoba eksplorasi desain melalui alat desain interior berbasis kecerdasan buatan.

Final Summary

1. Potongan denah rumah menunjukkan struktur vertikal bangunan.
2. Membantu memahami tinggi ruang dan hubungan antar lantai.
3. Mencegah kesalahan konstruksi mahal.
4. Penting bahkan untuk rumah satu lantai.
5. Mudah dipahami dengan visualisasi tiga dimensi.

FAQ

Apa yang dimaksud potongan denah rumah?

Potongan denah rumah adalah gambar arsitektur yang memperlihatkan bangunan seolah dipotong secara vertikal sehingga tinggi ruang dan struktur dapat terlihat.

Apa perbedaan denah dan potongan rumah?

Denah menunjukkan tata ruang dari atas, sedangkan potongan memperlihatkan tinggi ruang, struktur lantai, dan hubungan antar level bangunan.

Apakah rumah satu lantai perlu potongan?

Ya. Potongan membantu menentukan tinggi plafon, ventilasi, dan struktur atap sehingga proporsi ruang tetap nyaman.

Berapa jumlah potongan yang biasanya dibuat?

Umumnya minimal dua: potongan memanjang dan potongan melintang agar seluruh struktur rumah dapat dipahami.

Apakah potongan denah rumah penting untuk renovasi?

Sangat penting. Potongan membantu melihat struktur lama sehingga renovasi tidak merusak elemen penting bangunan.

Bagaimana cara membaca potongan denah rumah?

Lihat garis potong pada denah, perhatikan tinggi lantai ke plafon, posisi balok, tangga, serta hubungan antar lantai.

Apakah potongan denah rumah menunjukkan struktur atap?

Ya. Potongan biasanya menampilkan kemiringan atap, rangka atap, serta hubungan antara plafon dan struktur atap.

Mengapa potongan denah rumah sering diabaikan?

Banyak pemilik rumah hanya fokus pada tata ruang di denah. Padahal potongan menentukan kenyamanan vertikal seperti tinggi plafon dan pencahayaan.
