Símbolo de nevera en plano: vista superior: Cómo se representa correctamente una nevera en planos de diseño de interiores y evitar errores comunes

Direct Answer

El símbolo de una nevera en vista superior dentro de un plano de diseño de interiores suele representarse como un rectángulo, normalmente de 60–90 cm de ancho, con una línea que indica la apertura de la puerta. En muchos planos también aparece un arco que muestra el sentido de apertura.

Este símbolo permite entender rápidamente la ubicación del electrodoméstico y el espacio necesario para abrir la puerta sin interferir con otros elementos de la cocina.

Quick Takeaways

1. La nevera en plano se dibuja como un rectángulo visto desde arriba.
2. El arco de apertura indica hacia dónde abre la puerta.
3. Debe dejarse al menos 90 cm de espacio frontal para uso cómodo.
4. La ubicación afecta directamente la ergonomía de la cocina.
5. Muchos planos omiten el giro de puerta, lo que genera problemas reales.

Introduction

Cuando alguien busca el símbolo de nevera vista superior en plano diseño de interiores, normalmente está intentando entender un plano de cocina o crear uno propio. Y aquí aparece un problema que veo constantemente en proyectos reales: la nevera está dibujada, pero el espacio para abrirla no está bien pensado.

En más de diez años diseñando cocinas residenciales, he visto desde frigoríficos que bloquean cajones hasta puertas que chocan con islas. El símbolo parece simple, pero representa una decisión funcional clave.

Hoy en día mucha gente empieza el diseño usando herramientas digitales o un planificador de distribución de cocina paso a paso, lo que facilita colocar electrodomésticos correctamente desde el inicio.

En este artículo voy a explicar cómo se representa realmente una nevera en planos profesionales, qué significan sus líneas y qué errores de diseño aparecen cuando ese símbolo se interpreta mal.

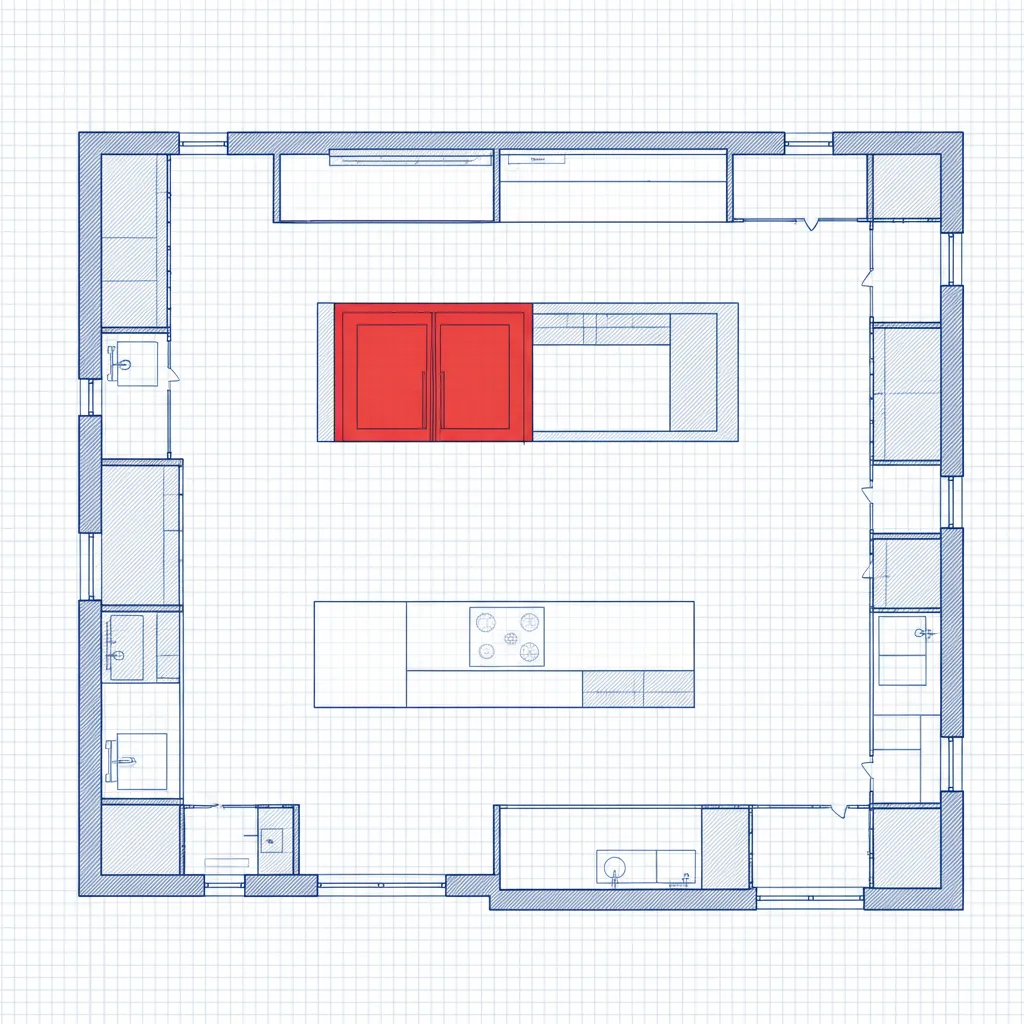

¿Cómo es el símbolo de nevera en vista superior?

La representación en planta (vista superior) de una nevera sigue una lógica bastante simple: mostrar volumen, orientación y apertura.

Idea clave: el símbolo no solo indica dónde está la nevera, sino cómo se utiliza.

Elementos habituales del símbolo:

1. Rectángulo principal: volumen del frigorífico.
2. Línea interior o división: puerta o puertas.
3. Arco de apertura: dirección del giro.
4. Etiqueta opcional: "FR", "REF" o "Fridge" según estándar.

Medidas habituales en plano:

1. Nevera estándar: 60 cm ancho
2. Nevera americana: 90–100 cm
3. Fondo habitual: 60–70 cm

En planos técnicos también se respeta la escala (1:50 o 1:25), lo que permite calcular la distancia a muebles cercanos.

save pin

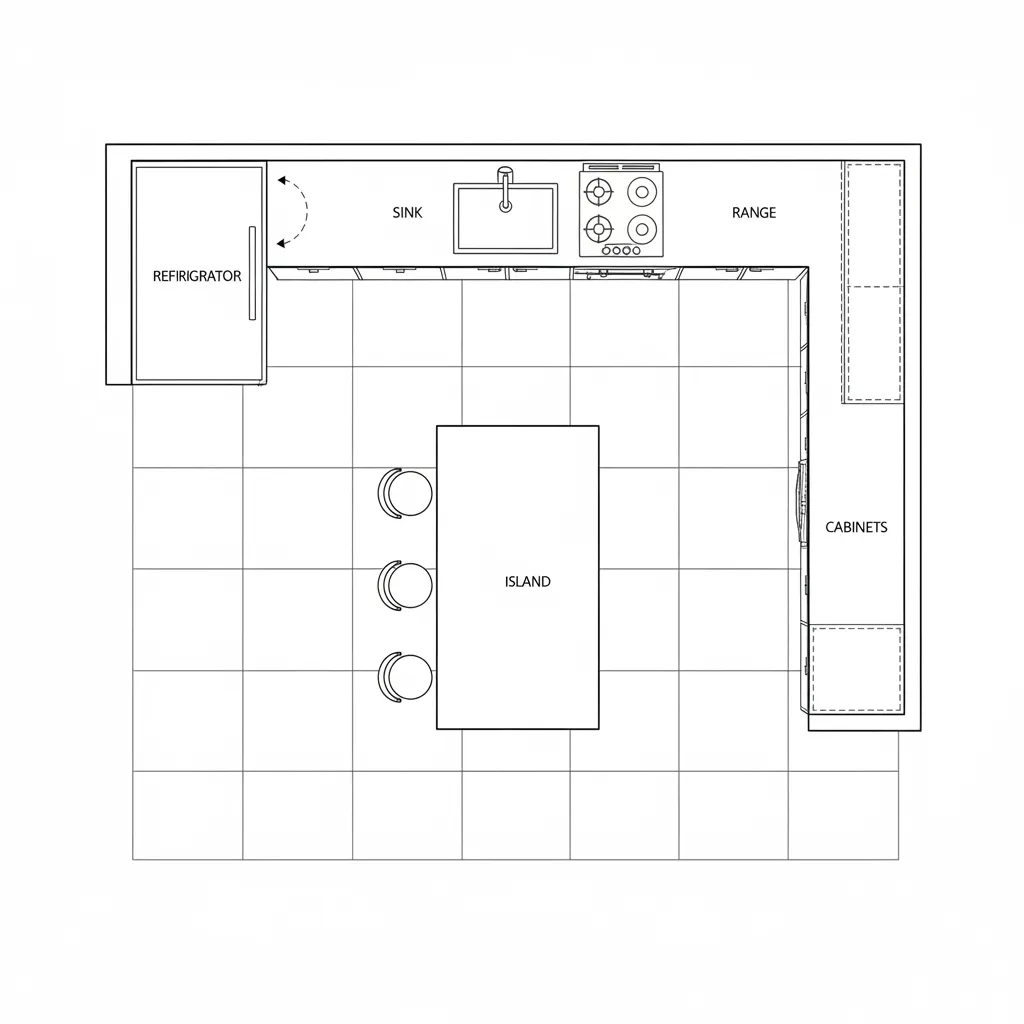

Por qué la dirección de apertura es más importante de lo que parece

Idea clave: el arco de apertura evita conflictos entre electrodomésticos.

Uno de los errores más comunes en planos que reviso es dibujar la nevera sin indicar el giro de la puerta. Esto parece un detalle menor, pero en cocinas pequeñas puede arruinar completamente la funcionalidad.

Problemas reales que aparecen:

1. La puerta bloquea cajones de la encimera.
2. No se puede abrir completamente el congelador inferior.
3. La puerta golpea una pared lateral.
4. La persona queda atrapada entre isla y frigorífico.

En proyectos profesionales siempre revisamos:

1. ángulo de apertura
2. espacio frontal mínimo
3. proximidad al área de preparación

Un detalle interesante: muchas marcas permiten cambiar el sentido de apertura, pero eso debe decidirse antes de instalar.

save pin

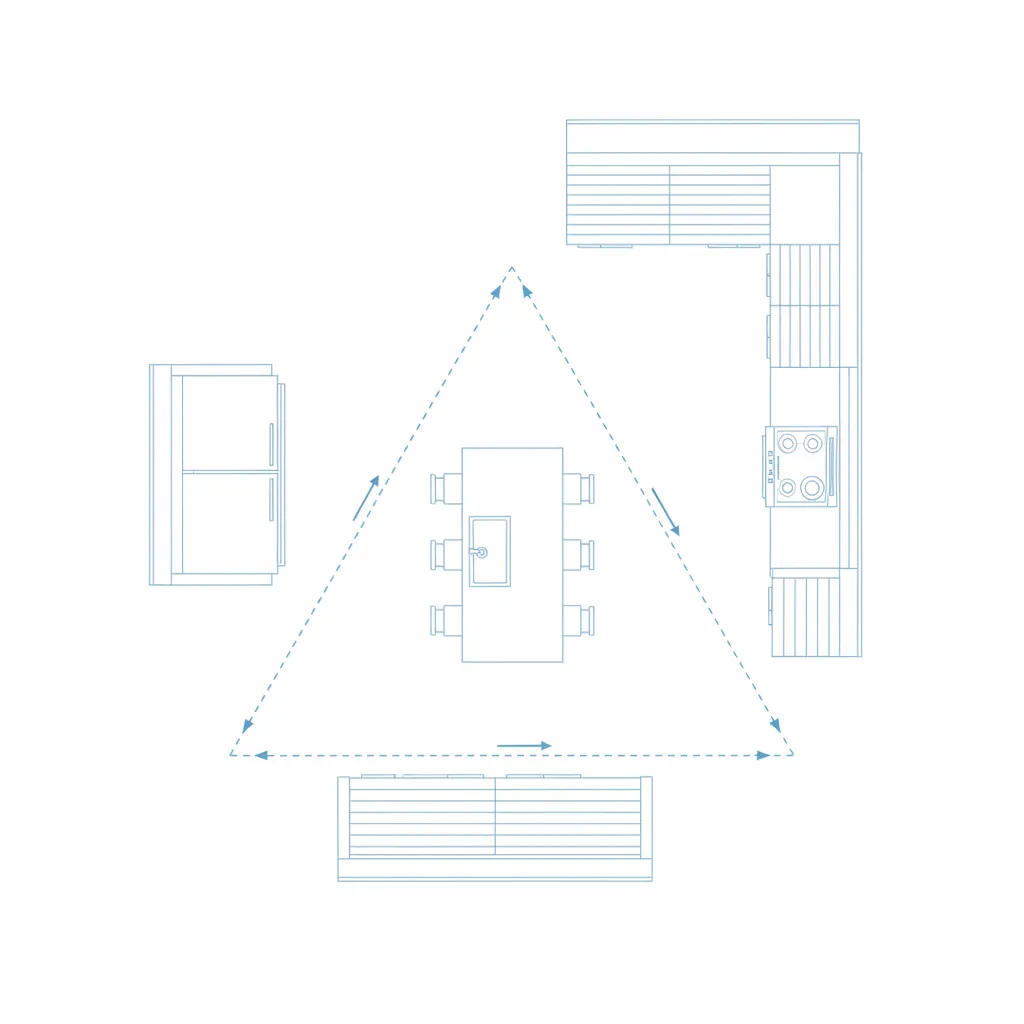

¿Dónde debería colocarse la nevera en el plano de una cocina?

Idea clave: la nevera funciona mejor cuando está integrada en el flujo de trabajo.

En diseño de cocinas se utiliza el concepto del triángulo de trabajo:

1. Nevera
2. Fregadero
3. Zona de cocción

La distancia ideal entre estos tres puntos permite moverse sin obstáculos.

Reglas prácticas que aplico en proyectos:

1. Entre 120 y 270 cm entre puntos del triángulo.
2. La nevera cerca de la entrada de la cocina.
3. Evitar colocarla pegada al horno.

Si estás dibujando tu propio plano, puedes hacerlo fácilmente con un creador de planos de planta gratuitoque incluya símbolos de electrodomésticos ya escalados.

save pin

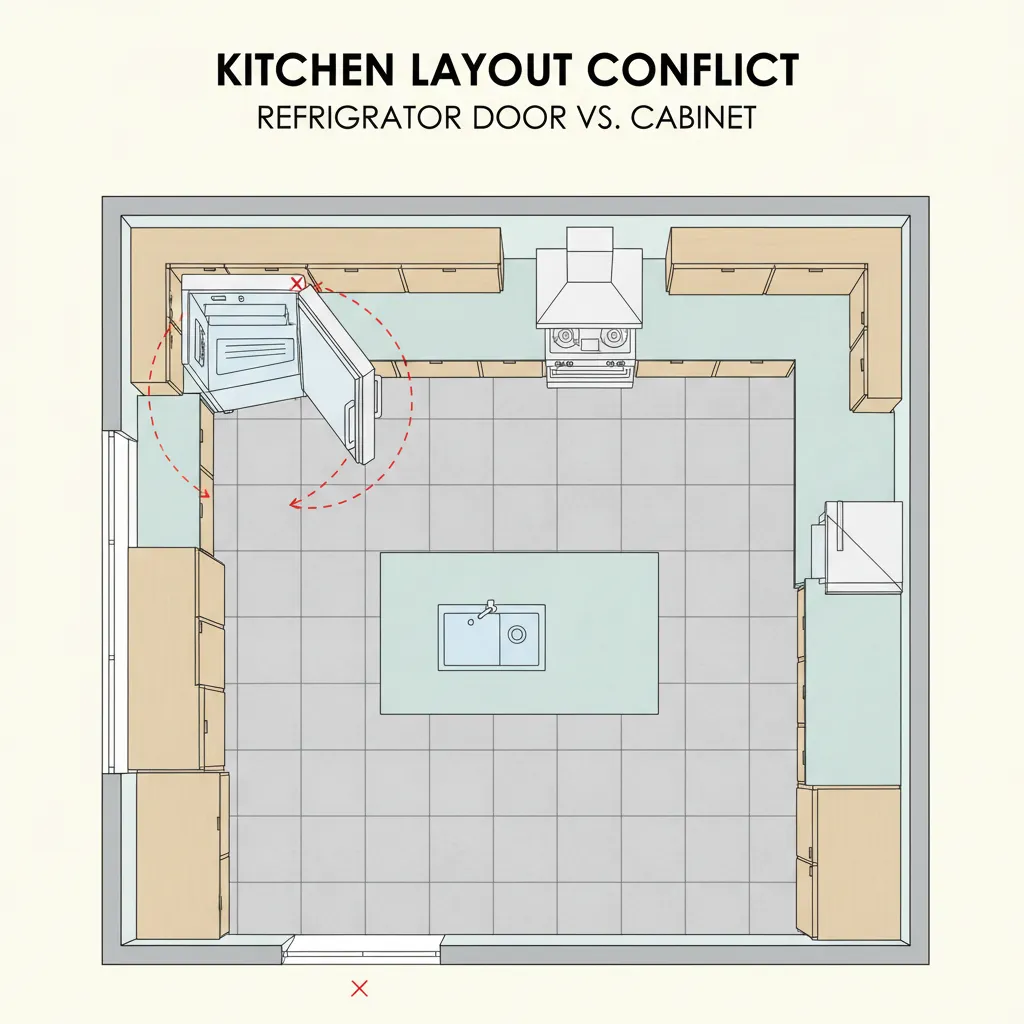

Errores comunes al dibujar el símbolo de la nevera

Idea clave: muchos planos simplifican demasiado el símbolo.

Errores que veo incluso en proyectos semi-profesionales:

1. No indicar el sentido de apertura.
2. Dibujar medidas irreales.
3. Olvidar el espacio de ventilación.
4. Colocar la nevera pegada a una pared lateral.

Coste oculto importante: si la puerta no abre completamente, los cajones interiores no se pueden extraer.

Eso obliga a mover muebles o cambiar el electrodoméstico después de la instalación.

save pin

¿Se usa el mismo símbolo en todos los planos?

Idea clave: el símbolo cambia según el nivel de detalle del plano.

En diseño interior existen varios niveles de representación:

1. Plano conceptual: solo rectángulo.
2. Plano técnico: rectángulo + apertura.
3. Plano de mobiliario: incluye modelo específico.

En renders 3D el símbolo desaparece y se reemplaza por el modelo real del electrodoméstico.

Answer Box

El símbolo de nevera en vista superior se dibuja como un rectángulo con una línea o arco que indica la apertura de la puerta. Este detalle es clave para prever el espacio necesario y evitar conflictos con muebles o paredes.

save pin

Cómo visualizar mejor el diseño completo de la cocina

Un plano en 2D es útil, pero muchos problemas aparecen solo cuando vemos el espacio completo.

Por eso en estudios de diseño solemos convertir el plano en visualización tridimensional. Permite comprobar:

1. circulación
2. apertura de electrodomésticos
3. relación con armarios

Si quieres ver cómo quedará realmente la cocina antes de construirla, puedes visualizar el diseño con un render 3D de la vivienda y detectar errores que en plano pasan desapercibidos.

Final Summary

1. El símbolo de nevera en plano es un rectángulo visto desde arriba.
2. El arco de apertura indica cómo se usa el electrodoméstico.
3. La ubicación afecta directamente la ergonomía de la cocina.
4. Ignorar el giro de puerta genera errores de diseño frecuentes.
5. Visualizar en 3D ayuda a detectar conflictos antes de construir.

FAQ

¿Cuál es el símbolo de nevera vista superior en plano diseño de interiores?

Se representa como un rectángulo que indica el volumen del frigorífico. Normalmente incluye una línea o arco que muestra la dirección de apertura de la puerta.

¿Qué tamaño suele tener el símbolo de una nevera en plano?

En planos a escala representa un electrodoméstico de aproximadamente 60 cm de ancho y 60–70 cm de fondo, aunque modelos grandes pueden llegar a 90 cm.

¿Por qué se dibuja un arco en la puerta de la nevera?

El arco indica el sentido de apertura. Es esencial para comprobar que la puerta no choque con muebles, paredes o la isla de cocina.

¿Se puede cambiar el sentido de apertura de una nevera?

En muchos modelos sí. Las puertas reversibles permiten cambiar el lado de apertura durante la instalación.

¿Dónde debería colocarse la nevera en el plano de la cocina?

Idealmente cerca de la entrada y dentro del triángulo de trabajo formado por fregadero, cocina y frigorífico.

¿El símbolo de nevera vista superior en plano diseño de interiores es universal?

El concepto es similar en la mayoría de países, aunque algunos planos usan etiquetas como REF, FRIDGE o simplemente un icono simplificado.

¿Cuánto espacio se necesita delante de una nevera?

Se recomienda dejar al menos 90 cm libres frente a la puerta para abrir cómodamente y permitir el acceso a cajones.

¿Los planos de cocina siempre muestran electrodomésticos?

No siempre. En planos conceptuales a veces solo aparecen muebles. Los planos técnicos sí incluyen electrodomésticos y sus símbolos.
