Simbol pada Denah Rumah dan Artinya: Panduan membaca simbol denah rumah agar tidak salah memahami layout sebelum membangun atau renovasi

Direct Answer

Simbol pada denah rumah adalah tanda grafis yang mewakili elemen bangunan seperti pintu, jendela, dinding, tangga, hingga instalasi listrik. Simbol ini digunakan agar arsitek, kontraktor, dan pemilik rumah bisa membaca rancangan dengan cepat tanpa perlu penjelasan panjang. Memahami simbol denah rumah membantu menghindari kesalahan desain sebelum pembangunan dimulai.

Quick Takeaways

1. Simbol denah menyederhanakan informasi kompleks menjadi visual mudah dibaca.
2. Pintu, jendela, dinding, dan tangga memiliki simbol standar dalam gambar arsitektur.
3. Banyak pemilik rumah salah membaca arah bukaan pintu.
4. Memahami simbol dapat mencegah kesalahan renovasi mahal.
5. Software perencanaan rumah mempermudah membaca dan membuat denah.

Introduction

Dalam banyak proyek yang saya kerjakan sebagai desainer interior, salah satu masalah paling umum justru bukan soal gaya desain, tapi soal membaca simbol pada denah rumah. Klien sering melihat gambar denah lalu berkata, “ruang tamunya kecil sekali,” padahal yang mereka lihat sebenarnya simbol furniture skala perencanaan.

Denah rumah memang terlihat sederhana: garis, kotak, dan beberapa tanda melengkung. Namun setiap simbol punya arti spesifik. Jika salah membaca satu simbol saja, dampaknya bisa cukup serius—mulai dari salah posisi pintu sampai penempatan dapur yang tidak efisien.

Sekarang banyak orang juga mencoba membuat denah sendiri menggunakan alat digital seperti alat perencana denah rumah 3D untuk memvisualisasikan layout. Tools seperti ini membantu karena simbol biasanya sudah otomatis mengikuti standar arsitektur.

Di artikel ini saya akan membahas simbol-simbol denah rumah yang paling sering muncul, kesalahan membaca yang sering terjadi, serta beberapa hal yang jarang dijelaskan di artikel lain.

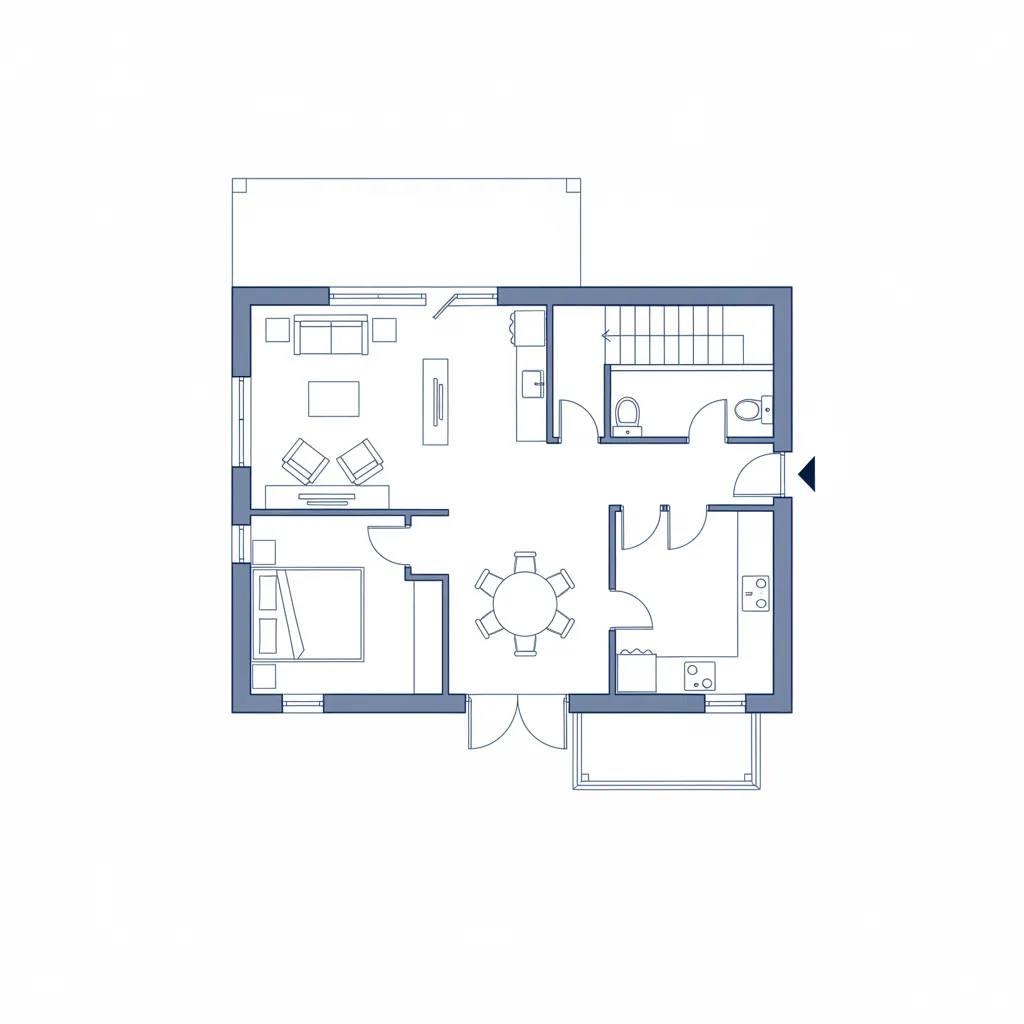

Apa Itu Simbol pada Denah Rumah?

Key Insight: Simbol denah adalah bahasa visual dalam gambar arsitektur.

Alih-alih menulis "pintu kayu ukuran 90 cm" di setiap bagian gambar, arsitek menggunakan simbol standar yang langsung dikenali oleh tukang, kontraktor, dan desainer.

Beberapa karakteristik simbol denah:

1. Disederhanakan menjadi bentuk geometris
2. Digambar dalam skala tertentu
3. Konsisten dalam standar arsitektur
4. Sering disertai legenda atau keterangan

Dalam praktik proyek nyata, penggunaan simbol ini mempercepat komunikasi antar tim. Tanpa simbol, satu set gambar kerja bisa menjadi dua kali lebih panjang.

save pin

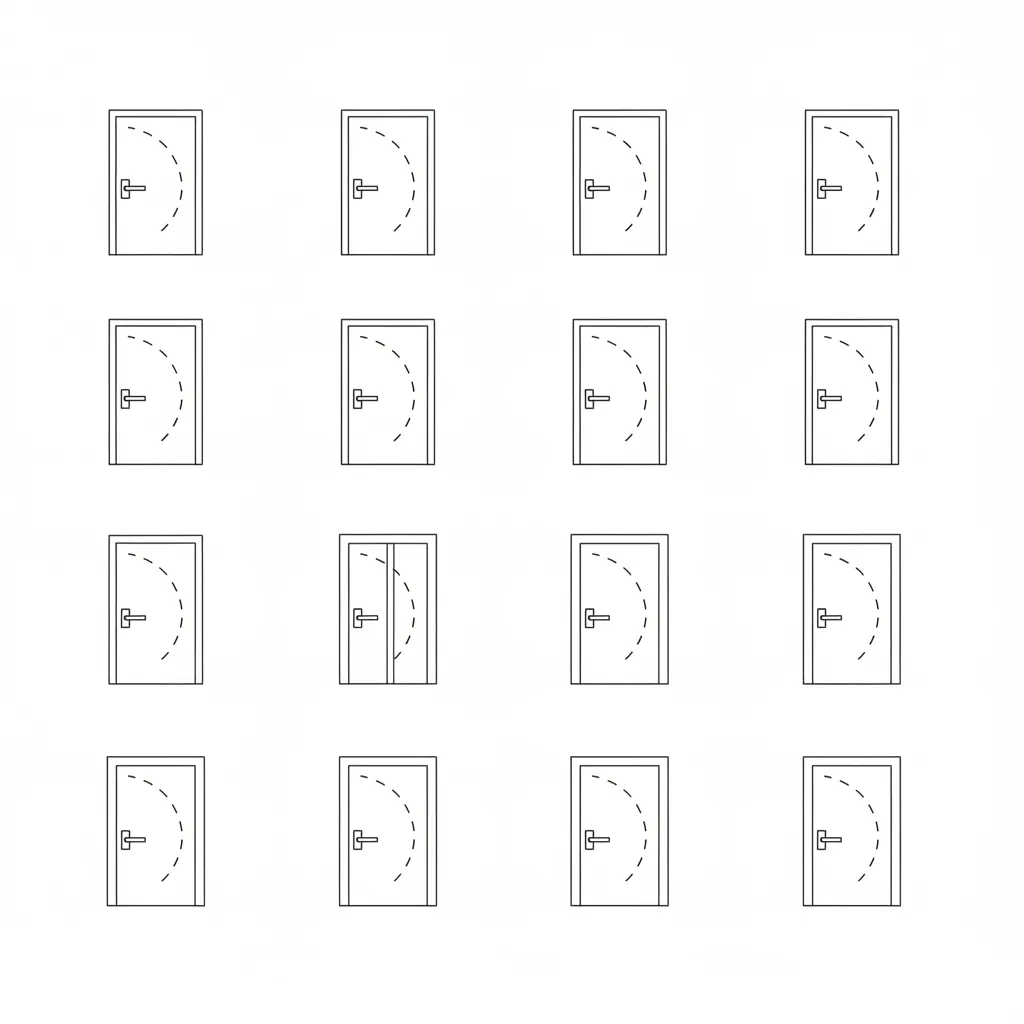

Simbol Pintu pada Denah Rumah

Key Insight: Arah lengkungan pada simbol pintu menunjukkan arah bukaan.

Ini salah satu simbol yang paling sering disalahartikan oleh pemilik rumah. Pada denah, pintu biasanya digambar sebagai garis dengan lengkungan seperempat lingkaran.

Elemen penting pada simbol pintu:

1. Garis lurus: posisi daun pintu
2. Lengkungan: arah bukaan pintu
3. Ketebalan garis: jenis dinding

Kesalahan umum: banyak orang tidak memperhatikan arah bukaan pintu sehingga furnitur akhirnya bertabrakan dengan pintu saat rumah selesai dibangun.

Dalam beberapa proyek renovasi, saya bahkan harus memindahkan pintu karena kesalahan interpretasi ini.

Mengapa Simbol Jendela Penting dalam Denah?

Key Insight: Simbol jendela menentukan pencahayaan dan ventilasi rumah.

Jendela pada denah biasanya digambar sebagai celah pada dinding dengan dua garis tipis paralel.

Hal yang bisa dibaca dari simbol jendela:

1. Lebar jendela
2. Posisi ventilasi
3. Hubungan dengan arah matahari
4. Potensi sirkulasi udara

Trade-off yang jarang dibahas:semakin banyak jendela tidak selalu lebih baik. Terlalu banyak bukaan bisa meningkatkan panas ruangan, terutama di iklim tropis.

save pin

Bagaimana Cara Membaca Simbol Dinding?

Key Insight: Ketebalan garis pada denah menunjukkan jenis dinding.

Dinding biasanya digambar dengan dua garis paralel tebal. Namun ketebalannya bisa berbeda tergantung jenis konstruksi.

Contoh perbedaan umum:

1. Dinding struktural: garis tebal
2. Dinding partisi: garis lebih tipis
3. Dinding kaca: garis tipis dengan tanda tambahan

Dalam proyek interior, memahami perbedaan ini penting karena tidak semua dinding boleh dibongkar saat renovasi.

Banyak orang baru menyadari ini setelah berkonsultasi menggunakan perencana tata ruang untuk mencoba berbagai layout ruangan. Dari situ biasanya terlihat mana dinding yang sebenarnya bersifat struktural.

Simbol Tangga pada Denah Rumah

Key Insight: Tangga pada denah menunjukkan arah naik dan jumlah anak tangga.

Simbol tangga biasanya berupa beberapa garis paralel yang mewakili anak tangga.

Informasi yang bisa dibaca:

1. Arah naik tangga
2. Jumlah anak tangga
3. Lebar tangga
4. Area landing

Masalah desain yang sering diabaikan:ruang kepala (headroom). Denah terlihat baik-baik saja, tetapi ketika dibangun, bagian bawah tangga bisa terlalu rendah.

save pin

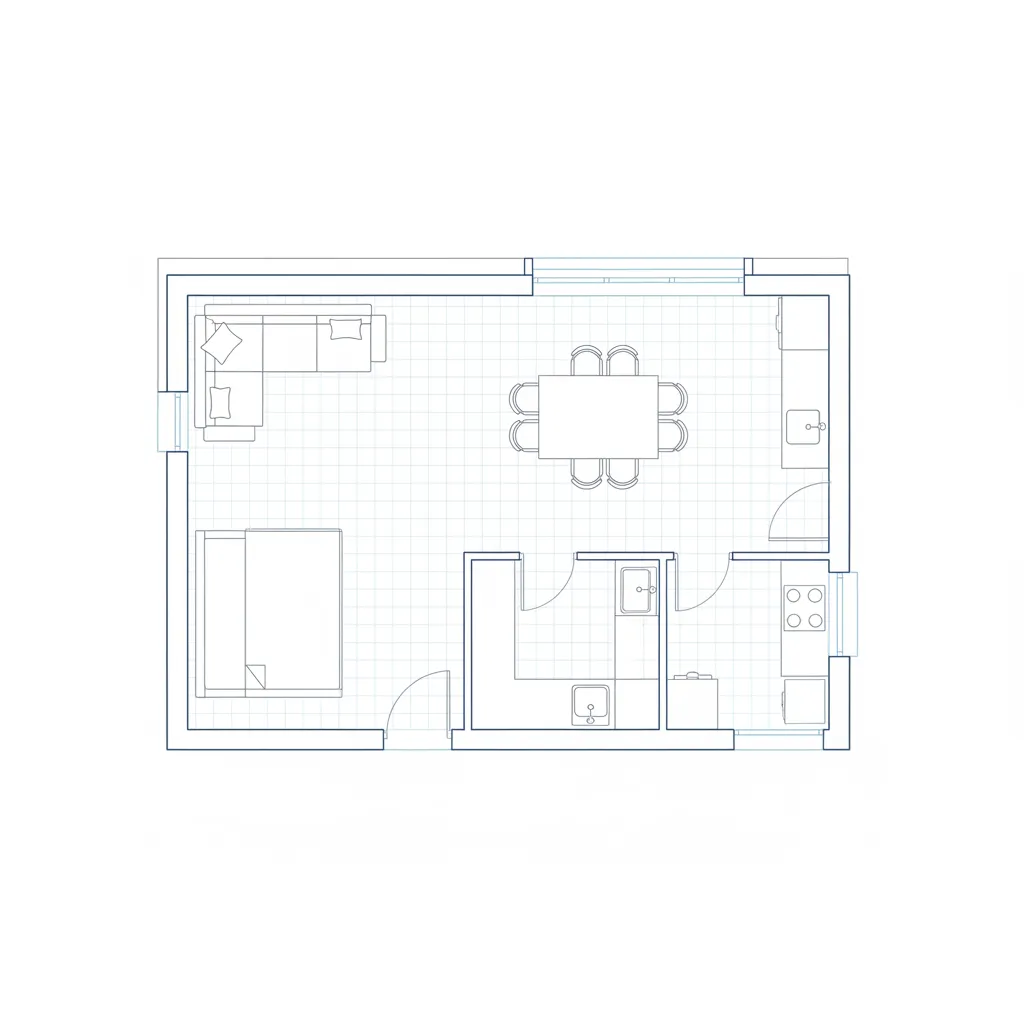

Apa Saja Simbol Furniture dalam Denah?

Key Insight: Simbol furniture membantu memahami fungsi ruang sebelum bangunan dibuat.

Furniture biasanya digambar dengan bentuk sederhana agar skala ruang mudah dipahami.

Contoh simbol umum:

1. Sofa: persegi panjang dengan bantalan
2. Tempat tidur: persegi panjang dengan dua bantal
3. Meja makan: lingkaran atau persegi dengan kursi
4. Kitchen set: modul memanjang

Simbol ini sering digunakan saat merancang dapur menggunakan perencana layout dapur untuk menentukan posisi kabinet.

Celah yang jarang dibahas:banyak denah developer menggunakan furniture yang terlalu kecil agar ruangan terlihat luas.

save pin

Answer Box

Simbol pada denah rumah adalah sistem visual standar untuk menunjukkan elemen bangunan seperti pintu, jendela, dinding, dan tangga. Dengan memahami simbol ini, pemilik rumah dapat membaca rancangan arsitektur dengan lebih akurat dan menghindari kesalahan desain sebelum pembangunan dimulai.

Kesalahan Membaca Denah yang Sering Terjadi

Key Insight: Kesalahan kecil pada interpretasi simbol bisa berujung biaya renovasi besar.

Beberapa kesalahan yang sering saya temui di proyek nyata:

1. Tidak memperhatikan arah bukaan pintu
2. Salah membaca ukuran ruang karena skala
3. Menganggap semua dinding bisa dibongkar
4. Tidak memahami simbol instalasi listrik
5. Mengabaikan simbol drainase pada kamar mandi

Biaya tersembunyi dari kesalahan ini bisa cukup besar, terutama jika perubahan dilakukan setelah konstruksi berjalan.

Final Summary

1. Simbol denah adalah bahasa visual dalam gambar arsitektur.
2. Pintu, jendela, dinding, dan tangga memiliki simbol standar.
3. Salah membaca simbol dapat menyebabkan kesalahan desain mahal.
4. Furniture pada denah membantu memahami fungsi ruang.
5. Memahami simbol penting sebelum renovasi atau membangun.

FAQ

Apa itu simbol pada denah rumah?

Simbol pada denah rumah adalah tanda grafis yang mewakili elemen bangunan seperti pintu, jendela, tangga, dan furniture dalam gambar arsitektur.

Mengapa simbol denah rumah penting?

Simbol mempermudah komunikasi antara arsitek, kontraktor, dan pemilik rumah tanpa harus menulis penjelasan panjang.

Bagaimana cara membaca simbol pintu pada denah?

Perhatikan garis daun pintu dan lengkungan yang menunjukkan arah bukaan pintu.

Apakah semua denah menggunakan simbol yang sama?

Sebagian besar mengikuti standar arsitektur, tetapi beberapa arsitek menambahkan simbol khusus pada legenda gambar.

Apakah simbol pada denah rumah selalu akurat dengan ukuran asli?

Ya, jika denah dibuat dalam skala yang benar. Skala umum adalah 1:50 atau 1:100.

Bagaimana cara belajar memahami simbol pada denah rumah?

Cara terbaik adalah mempelajari legenda denah dan melihat contoh proyek nyata.

Apakah simbol furniture wajib ada dalam denah?

Tidak wajib, tetapi sangat membantu untuk memahami fungsi dan ukuran ruang.

Apakah simbol pada denah rumah penting untuk renovasi?

Sangat penting. Memahami simbol pada denah rumah membantu menentukan dinding mana yang bisa diubah dan mana yang tidak.
